Westfield Hamburg - Überseequartier
Einzigartiges Glasdach mit speziell entwickelten Dachabläufen

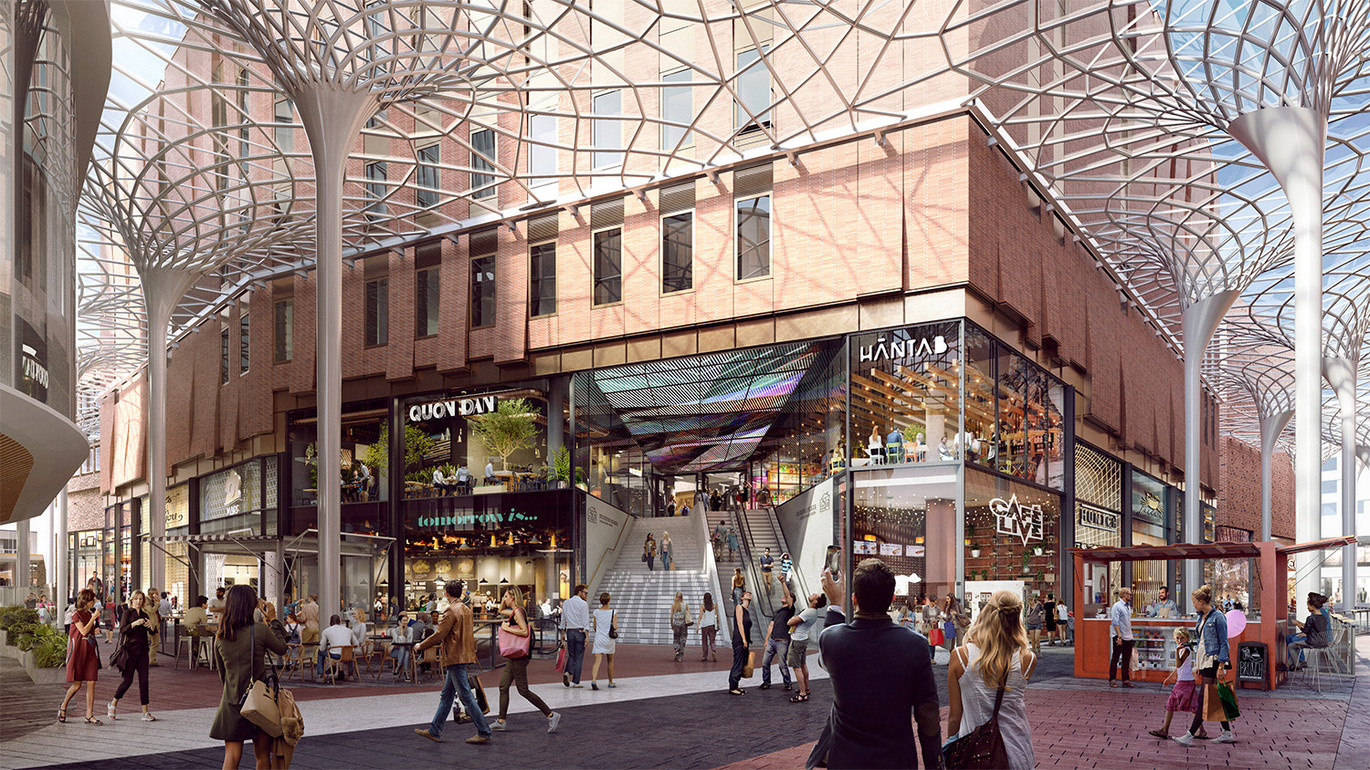

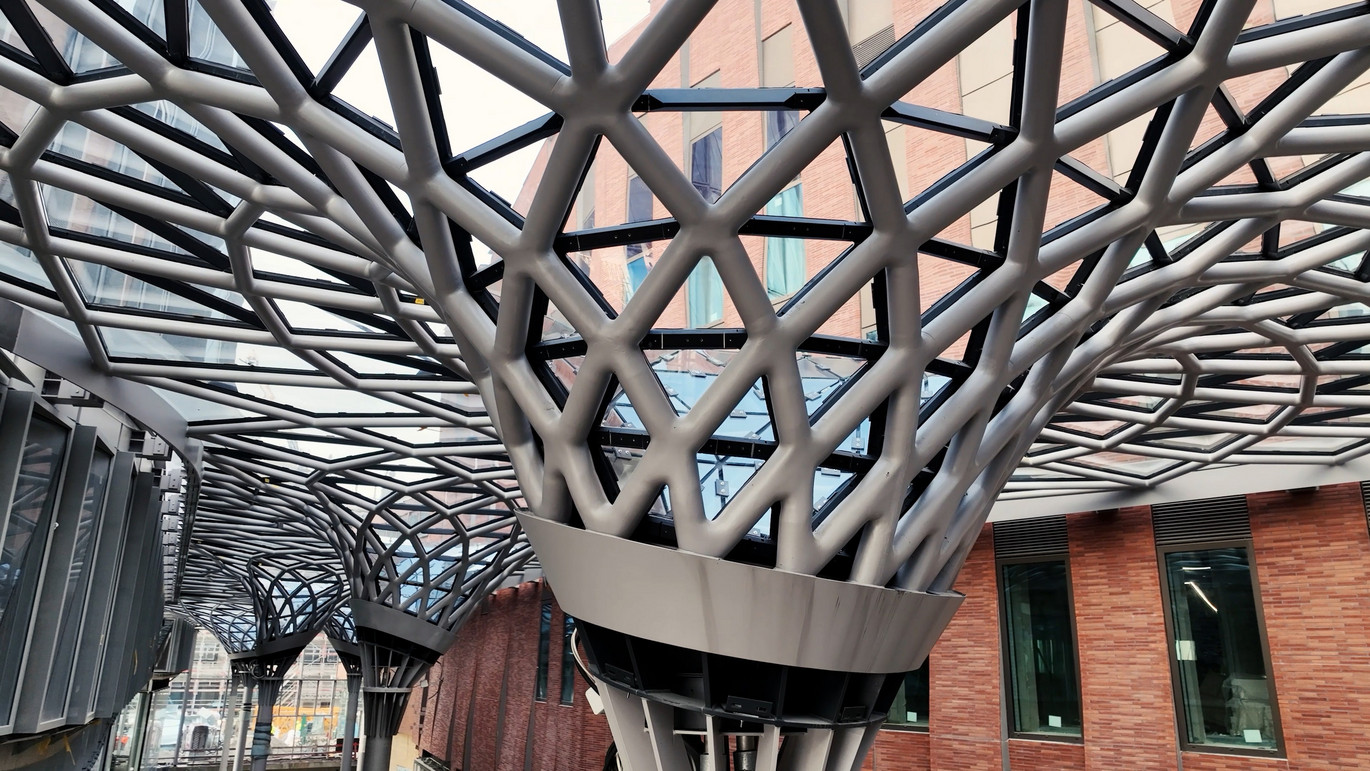

In Hamburg entsteht mit dem Westfield Hamburg-Überseequartier eines der größten innerstädtische Entwicklungsprojekte Europas. Das einzigartige Glasdach mit 34 Säulen ist das verbindende Element für Hamburgs einzige überdachte Ladenstraße. In den Säulen kommt eine Unterdruckentwässerung zum Einsatz, die speziell für die Anforderungen des Metall- und Glasdaches entwickelt wurde. Da durch die spezielle Dimensionierung der Säulen standardisierte Unterdruckabläufe aufgrund der Abmessungen nicht verwendet werden konnten, wurden spezielle Jet-Abläufe zur Regel- und Notentwässerung aus Edelstahl geplant und verbaut, um den begrenzten Raum effizient zu nutzen.
Sportbad Neckarpark
Individuelle Rinnenmaße

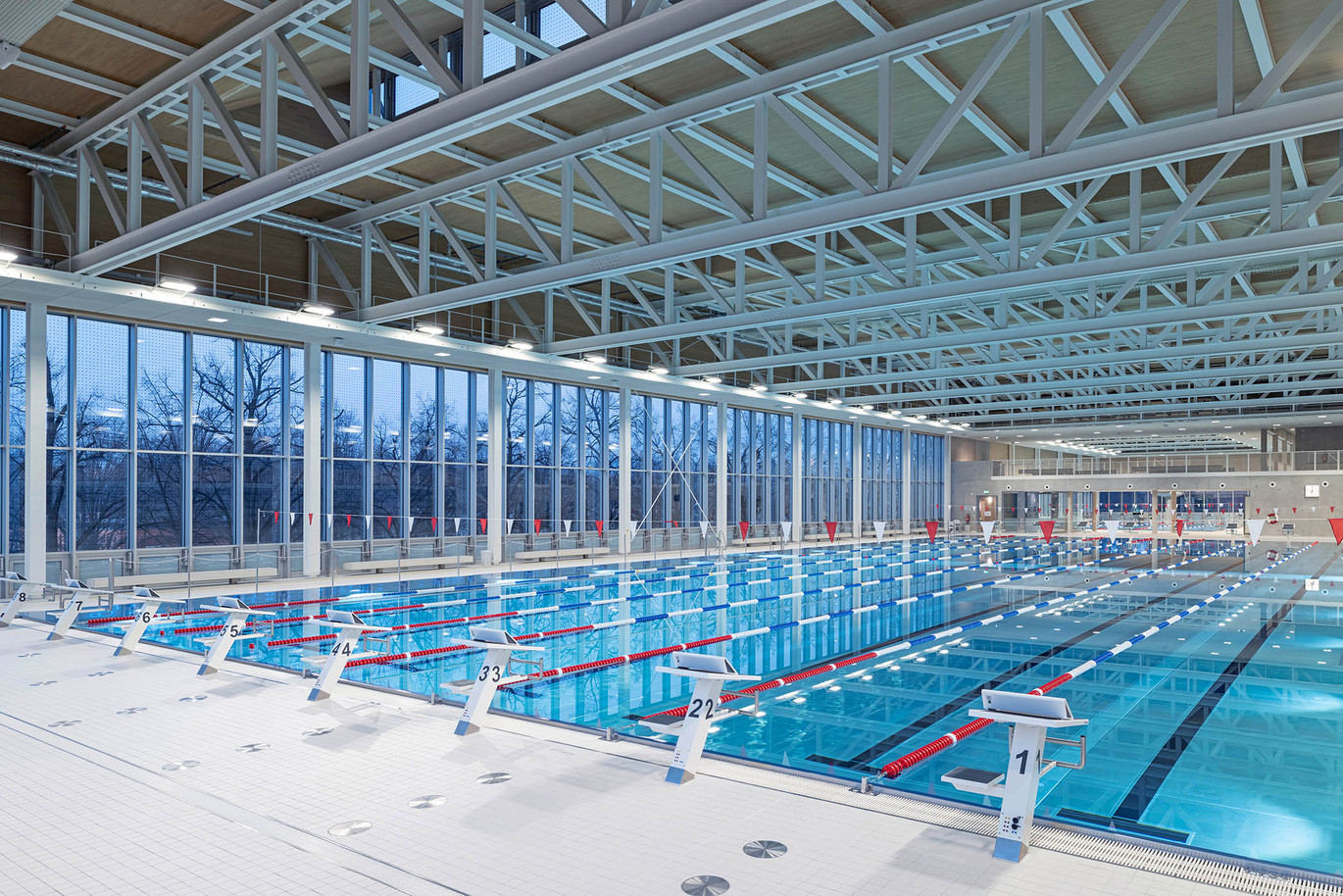

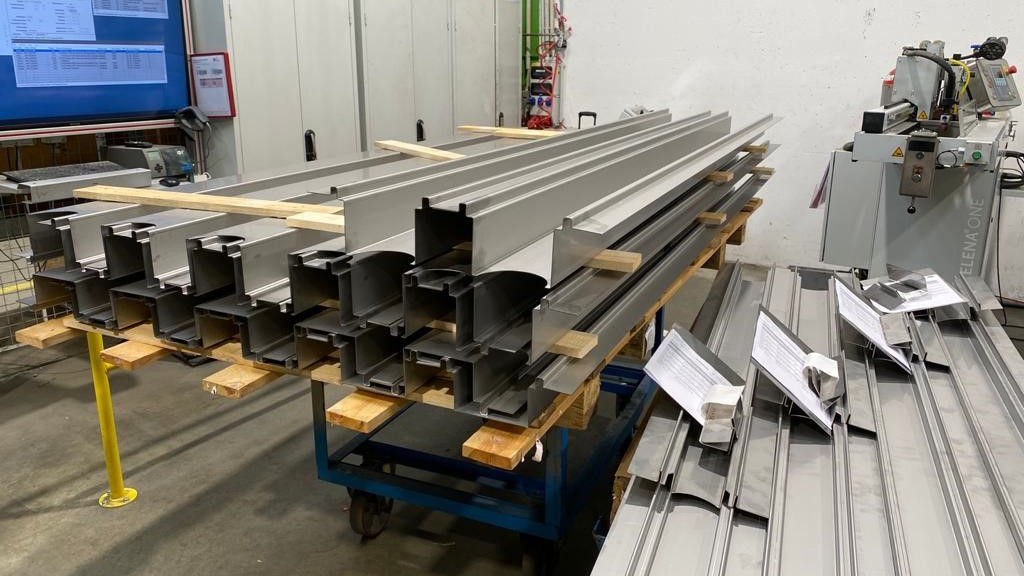

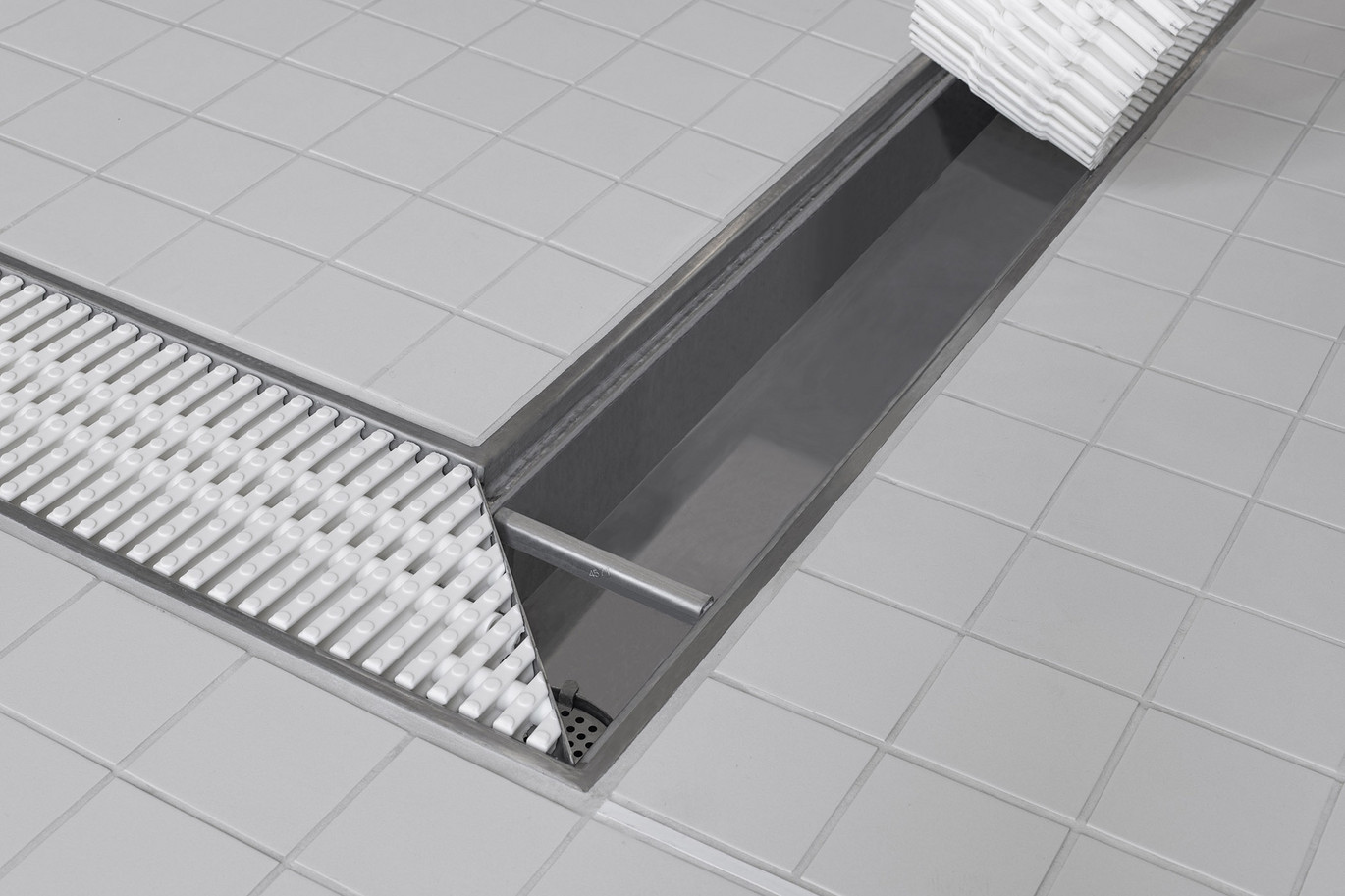

Für die Stuttgarter Wassersportler ging mit dem Sportpark Neckarpark das derzeit modernste Sportbad Deutschlands in Betrieb. Die Herausforderung für Planung und Montage bestand in dem Aufeinandertreffen von sehr großen Rinnenlängen und bereits vorhandenen, vorgegebenen Kernlochbohrungen in der Bodenplatte. Die Lösung umfasste ein maximal präzises Aufmaß und darauf aufbauend die millimetergenaue Maßkonstruktion und -produktion der einzelnen Rinnenteile inkl. der Ablaufstutzen. Insgesamt wurden 29 individuell gefertigte Rinnenteile in verschiedenen Längen von 1574 mm bis 6445 mm hergestellt. Die exakt platzierten Ablaufstutzen zum Ausgleich der Bautoleranzen ermöglichten einen perfekt fluchtenden Einbau der Rinnen.
Präzise Anpassung vor Ort

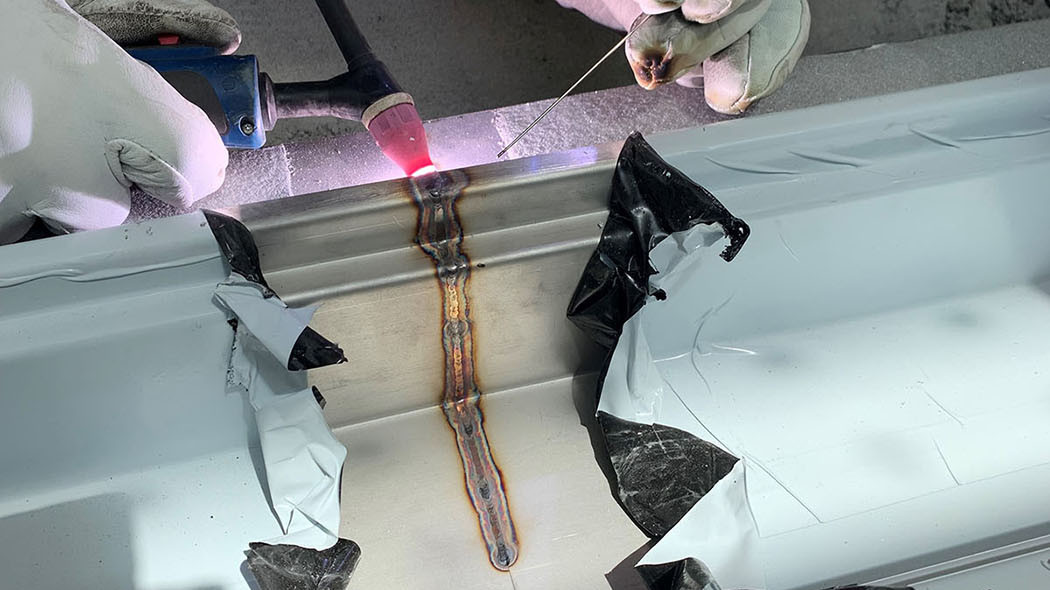

Die fachgerechte Einbringung der Rinnenteilstücke hat der ACO Service übernommen: Die Höhenausrichtung am Meterriss mittels Rotationslasertechnik, rechtwinklige Ausrichtung sowie das Setzen und Montieren der Rinnen. Damit die Kastenrinne vor Ort perfekt passen, wurde mit Überlängen gearbeitet, die vor Ort auf Maß gebracht und durch einen zertifizierten WIG-Schweißer miteinander verschweißt wurden.
Edmund-Probst-Haus, Nebelhorn
Einbauort in luftiger Höhe mit schwieriger Einbausituation

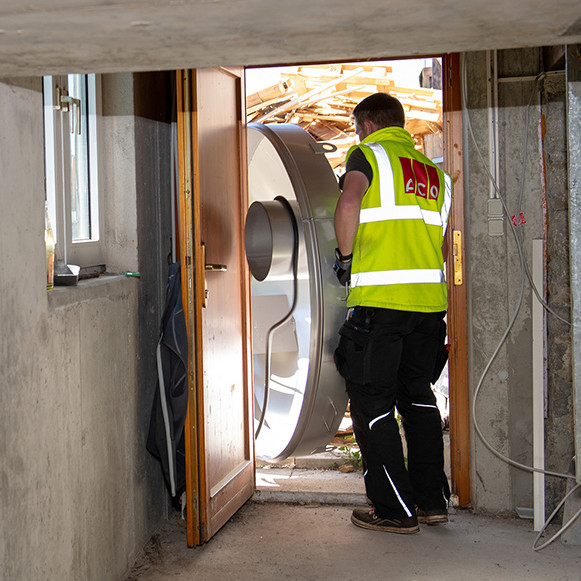

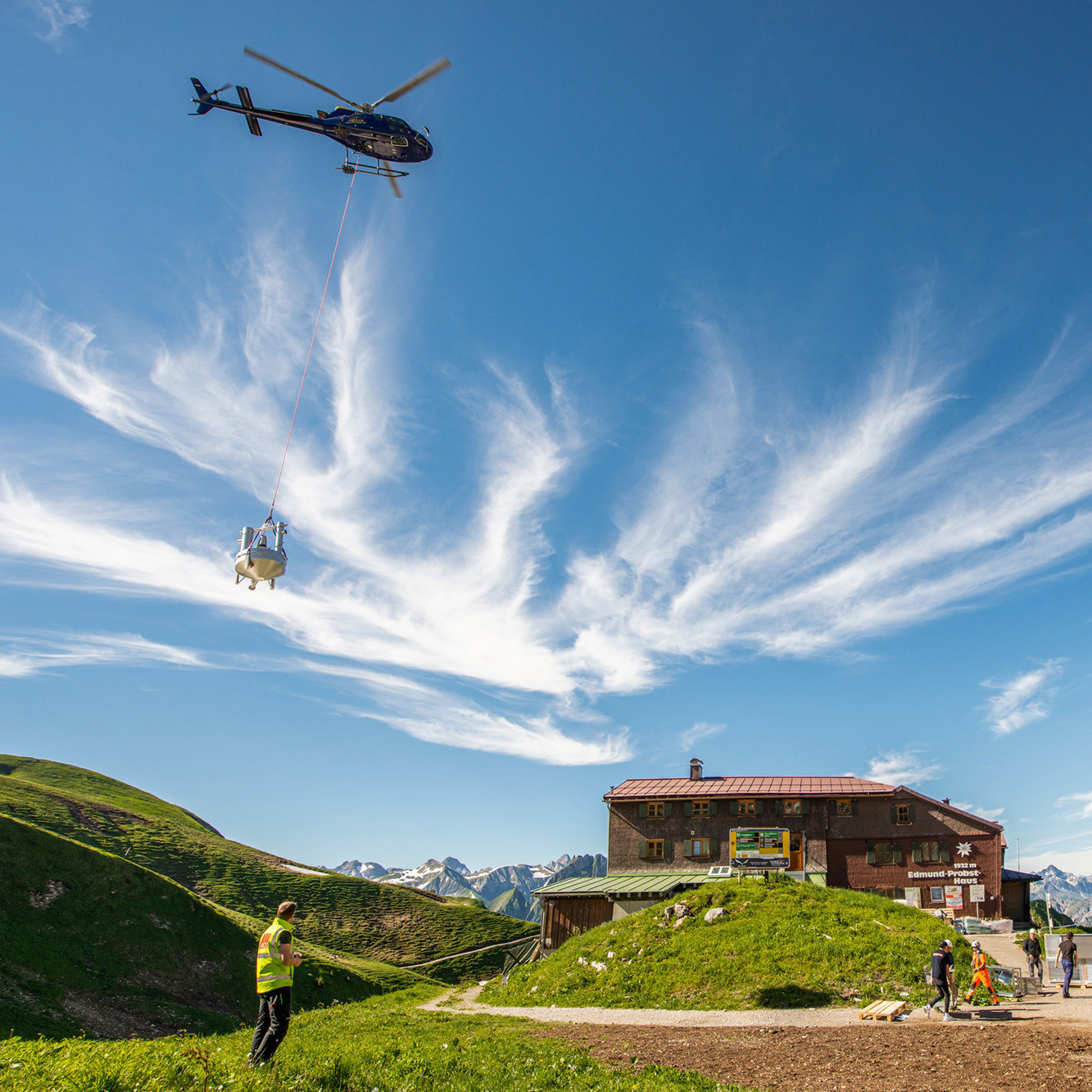

Das Edmund-Probst-Haus ist eine Schutzhütte der Sektion Allgäu-Immenstadt des Deutschen Alpenvereins, die 1890 errichtet wurde. Sie liegt auf 1.932 Metern Höhe am Fuße des Nebelhorns in den Allgäuer Alpen – knapp 300 Höhenmeter unterhalb der Gipfelstation des Nebelhorns (2.224 m) und nur ein paar Minuten von der Bergstation Höfatsblick entfernt. Bereits zu Beginn der Planungsphase wurde deutlich: Eine Standardlösung zur Entsorgung des fetthaltigen Abwassers würde aus verschiedenen Gründen nicht ausreichen. So bekam die ACO Haustechnik den Auftrag für die Planung einer objektspezifischen Lösung. Eine weitere Herausforderung war die Einbausituation vor Ort: Die Gegebenheiten waren mehr als beengt. Der Abscheider musste nicht nur auf einen Berg, sondern im Anschluss noch durch eine 80 cm breite Tür transportiert werden. Erschwerend kamen die niedrige Deckenhöhe unter 2 m im Keller sowie der Aufstellort der Sammelfässer und Reservefässer zur Entsorgung von Fett und Schlamm hinzu, der sich im Erdgeschoss befindet.
ACO Fettabscheider objektspezifisch realisiert

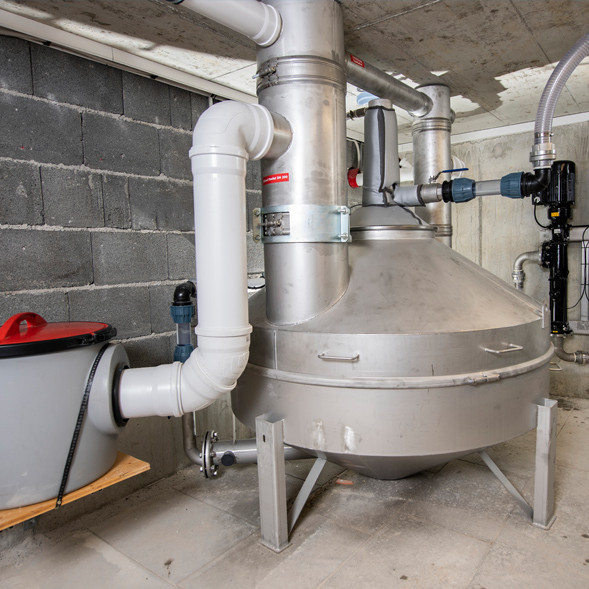

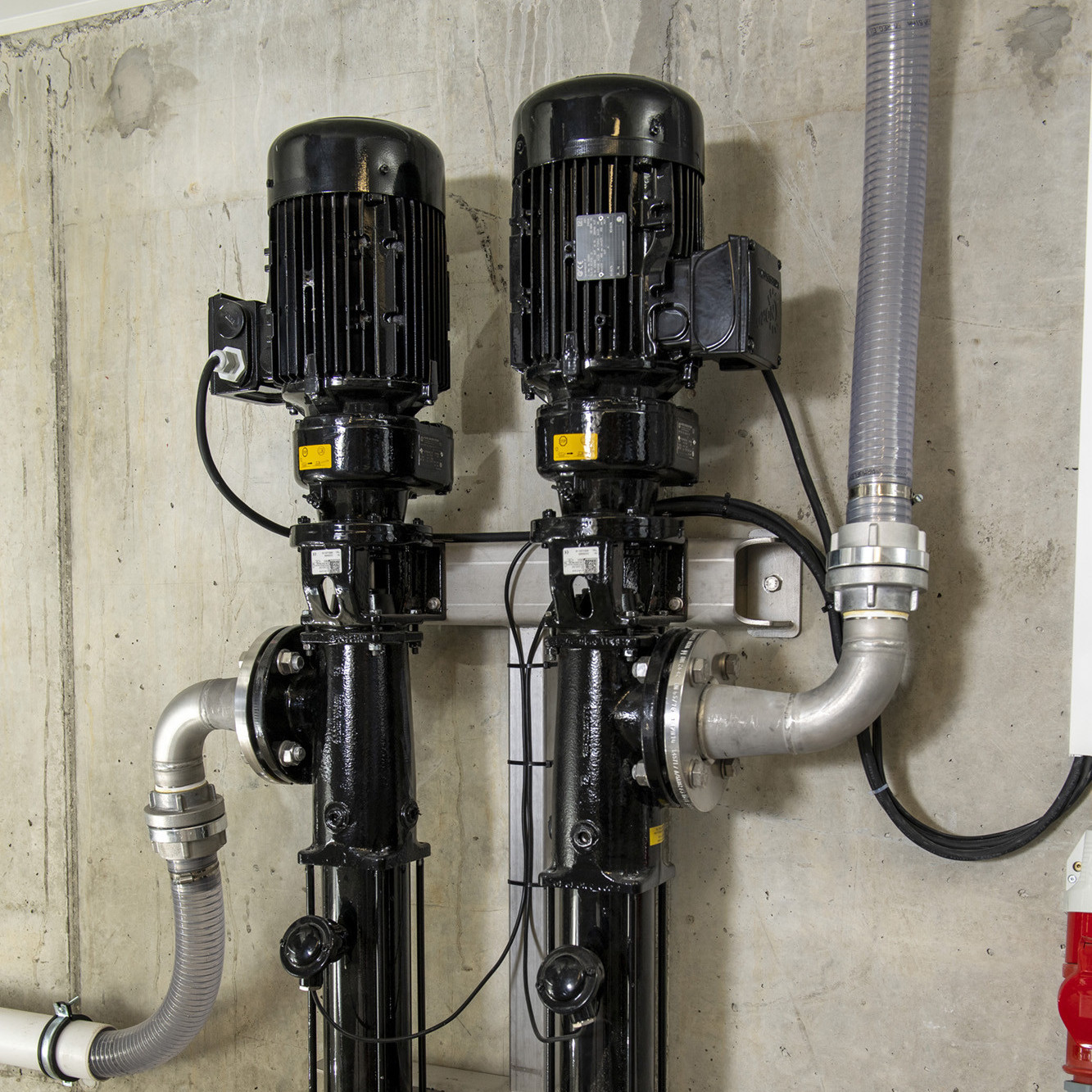

So sieht die Lösung im Detail aus: Der Frischfettabscheider ACO Lipator S-RM in der Nenngröße 10 wurde um zwei Exzenterschneckenpumpen erweitert, um das abgesaugte fetthaltige Abwasser in Fässer, die sich im Erdgeschoss befinden, zu fördern. Durch das individuelle Baukastenprinzip, bestehend aus dem oberen und unteren Konus sowie der Verrohrung, den Pumpen und den Fässern mit Schläuchen konnte der Fettabscheider zerlegt, in Einzelteilen durch den schmalen Eingangsbereich transportiert und am Aufstellort vom ACO Service-Team sowie den Installateuren vor Ort montiert werden.
