Flachdachablauf ACO Variant-Flex
Flexible Lösungen für die Flachdachentwässerung
Modulares Entwässerungssystem für Flachdächer
Der ACO Variant-Flex ist ein modular aufgebauter Flachdachablauf, der mit wenigen Komponenten eine Vielzahl an Entwässerungslösungen abdeckt – von Freispiegel- bis Unterdruckentwässerung, von Warm- über Umkehr- bis hin zum Gründach.
Der standardisierte Ablaufkörper, kombinierbar mit unterschiedlichen Aufsätzen und Anschlussvarianten an das Rohrsystem, sorgt für einen strukturierten Aufbau und reduziert die Variantenvielfalt. Das erleichtert die Produktauswahl, vereinfacht die Ausschreibung und ermöglicht eine sichere Integration in verschiedenste Dachaufbauten.
Flexibel planbar – kompakt integriert
Universell einsetzbar für verschiedene Flachdachaufbauten
Das ACO Variant-Flex System lässt sich flexibel in nahezu alle Flachdachkonstruktionen integrieren – ob Warmdach, Kaltdach, Umkehrdach, Betondecke oder Trapezblech. Auch für extensiv oder intensiv begrünte Dächer stehen passende Lösungen zur Verfügung. Durch den modularen Aufbau und das umfangreiche Zubehörsortiment für den Ablaufkörper mit Pressdichtungsflansch bietet Variant-Flex eine durchdachte Systemlösung für unterschiedlichste Einbausituationen auf großen Flachdächern.
Modularer Aufbau für Freispiegel- und Unterdruckentwässerung

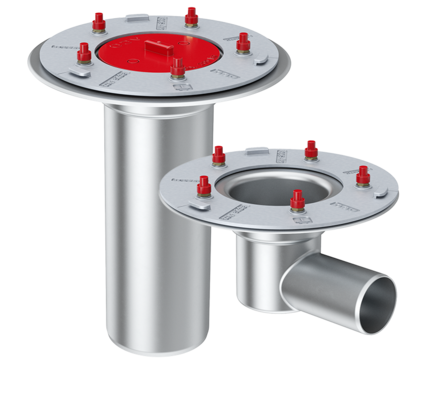

Der Flachdachablauf ACO Variant-Flex verfügt über einen standardisierten Flansch mit Ablauftopf, der für die Nennweiten DN 50, DN 70 und DN 100 einheitlich ausgeführt ist. Dieser Ablaufkörper bildet die zentrale Systemkomponente und kann – je nach gewähltem Aufsatz – sowohl für die Freispiegel- als auch für die Unterdruckentwässerung eingesetzt werden. Für maximale Flexibilität bei der Einbindung in das Rohrleitungssystem stehen Varianten mit senkrechtem oder seitlichem Ablaufstutzen zur Verfügung.
Kompakte Bauform reduziert Aussparungsmaß
Durch die kompakte Bauweise der ACO Variant-Flex Abläufe genügt eine Aussparung von nur 190 × 260 mm in der Rohbetondecke. Bei Kernbohrungen reicht ein Durchmesser von 160 mm für den Einbau aus. Besonders vorteilhaft bei Trapezblechdächern: Bleibt die Öffnung unter 300 × 300 mm, ist gemäß DIN 18234 und EN 1090-4 kein zusätzlicher statischer Nachweis erforderlich – das vereinfacht die Abstimmung mit der Tragwerksplanung.
Systemvielfalt für jede Einbausituation in der Flachdachentwässerung
ACO Variant-Flex ist als Systemlösung so konzipiert, dass es sich flexibel an verschiedenste Einbausituationen auf Flachdächern großer Gebäude anpassen lässt. Der Ablaufkörper mit Pressdichtungsflansch bildet die Basis für eine Vielzahl an Kombinationsmöglichkeiten – von der Auswahl passender Aufsätze bis hin zu speziellen Komponenten für Gründächer, Kiesdächer oder Trapezblechdächer. Ob Freispiegel- oder Unterdruckentwässerung, zentrale Hauptentwässerung oder ergänzende Notentwässerung: Das System bietet durchgängig kompatible Bauteile, die sich exakt auf den jeweiligen Dachaufbau abstimmen lassen. Damit entsteht ein durchgängiges Lösungskonzept mit hoher Variantenvielfalt bei gleichzeitig klarer Systemlogik – ideal für komplexe Bauprojekte mit wechselnden Anforderungen.
Ein Entwässerungssystem – viele Möglichkeiten

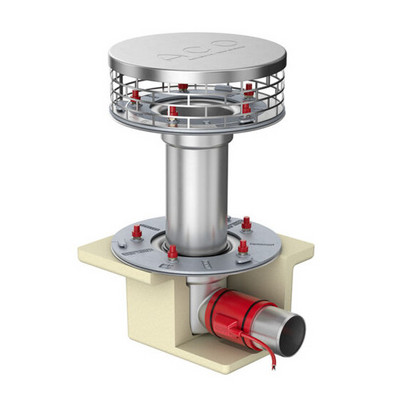

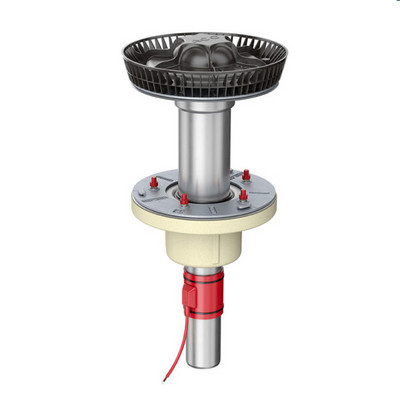

2-teiliger Flachdachablauf zur Unterdruckentwässerung mit seitlichem Anschluss, Oberteil, Isolierkörper, mit Kiesfang und Heizung
Regenwasserrückhaltung auf Gründächern
Retentionslösungen für Gründächer

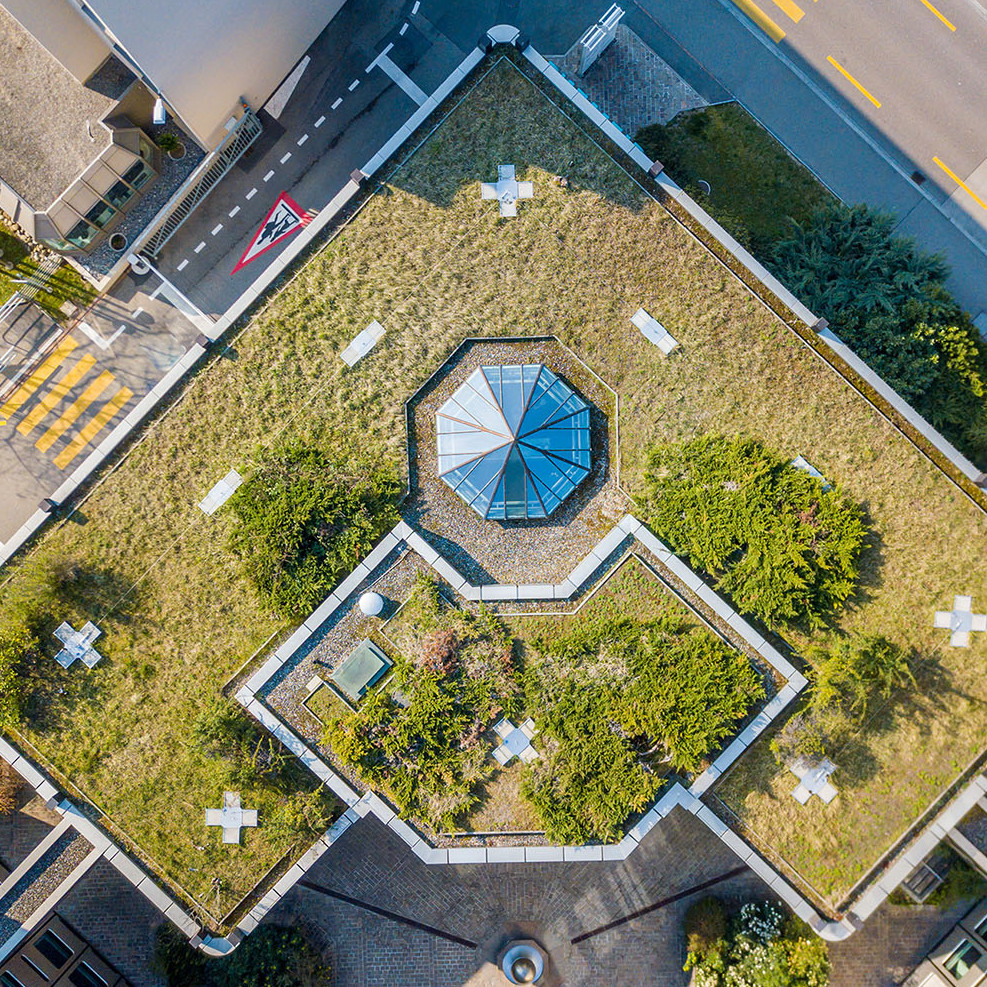

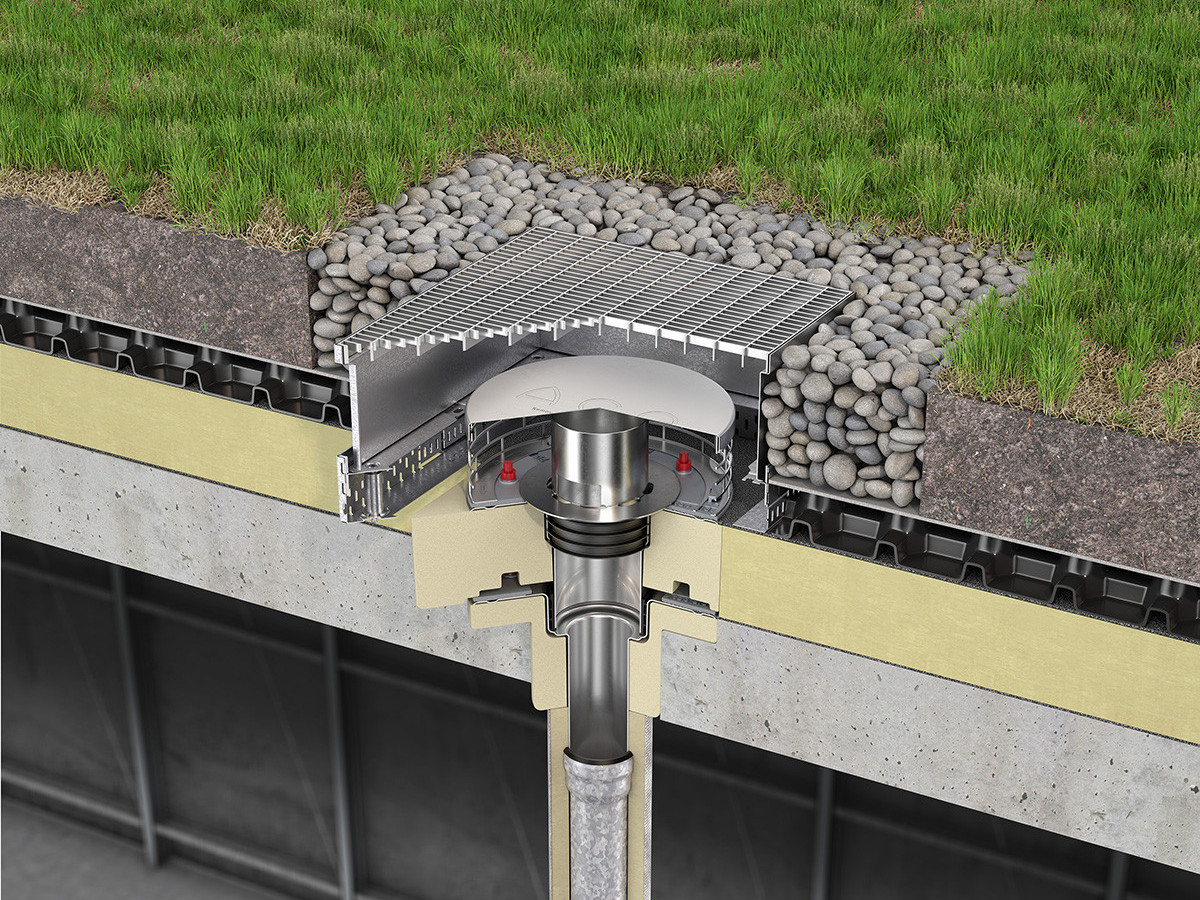

Gründächer stellen besondere Anforderungen an die Entwässerung: Sie speichern Regenwasser, leiten es zeitverzögert ab und benötigen gleichzeitig einen zuverlässigen Schutz vor Überlastung bei Starkregen. ACO Variant-Flex erfüllt diese Anforderungen durch optionale Retentionsaufsätze mit Lippendichtring, die bei der Entwässerung von Gründächern individuell nach objektbezogener Ablaufleistung und Bauhöhe zum Einsatz kommen. Die damit erzielte Drosselung und Zeitverzögerung der Regenwasser-Ableitung – d.h. die vorab berechnete Regenspende – führt zu einem konstanten, beabsichtigten Wasseranstau während des Regenereignisses.
Nachhaltige Lösung im urbanen Wassermanagement
Der Flachdachablauf Variant-Flex ist integraler Bestandteil des ACO WaterCycle – einem System zur ganzheitlichen Bewirtschaftung des Wasserkreislaufs: von der Sammlung über die Rückhaltung bis zur Rückführung in den natürlichen Kreislauf. In Kombination mit Gründachaufbauten unterstützt er die kontrollierte Speicherung, verzögerte Ableitung und gezielte Verdunstung von Niederschlagswasser. Damit schützt das System nicht nur die Dachkonstruktion, sondern entlastet auch die Kanalisation und trägt aktiv zur klimaangepassten Stadtentwicklung bei.
Webinarempfehlung: Regenwassermanagement
Vereinfachte Montage
Reduzierte Bolzenanzahl für zeitsparende Verarbeitung
Der ACO Flachdachablauf Variant-Flex überzeugt durch eine montagefreundliche Konstruktion mit einem einheitlichen Flanschkonzept aus Alu-Druckguss. Die reduzierte Anzahl an Befestigungsbolzen – von acht auf fünf – spart Zeit bei der Verarbeitung, ohne die Dichtheit zu beeinträchtigen.
Werkzeuglose Montage per Drehverriegelung

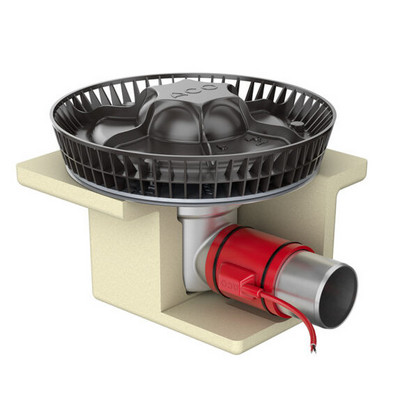

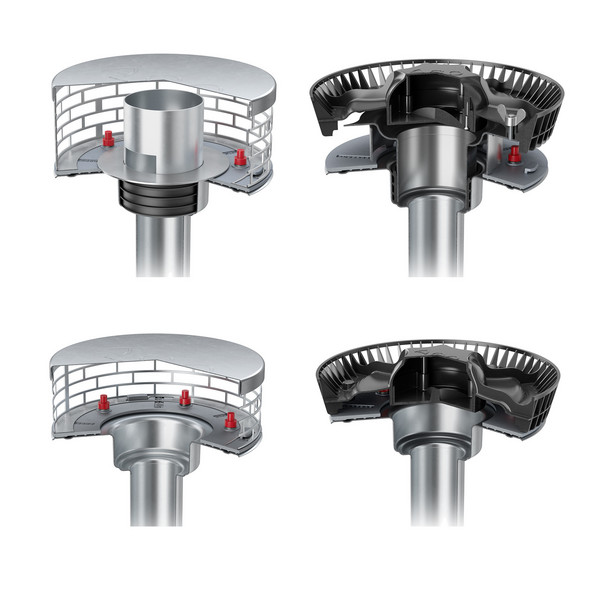

Sowohl bei Freispiegel- als auch bei Unterdruckentwässerung lassen sich Kiesfang oder Luftschleuse werkzeuglos per Drehverriegelung auf dem Flansch fixieren.
Vorgefertigte Abdichtungslösung
Zur weiteren Beschleunigung des Einbaus kann der Ablauf auf Wunsch mit vorinstallierter Dachdichtungsbahn geliefert werden. Das spart Zeit auf der Baustelle und unterstützt eine sichere Einbindung in die Dachabdichtung.
