Bodenentwässerung ACO Kastenrinne

Bodenentwässerung für Großküchen, Industrie und Sanitärbereiche

Bodenentwässerung für Großküchen, Industrie und Sanitärbereiche

Optimal geeignet für Großküchen und Sanitärbereiche, von Standard bis passend auf Maß für Ihr Objekt zugeschnitten und in rostfreiem Edelstahl: ACO Kastenrinnen bieten maximale Flexibilität in der Planung und Ausführung. Während Standardlängen bis 3 Meter verfügbar sind, ermöglicht ACO individuelle Sonderanfertigungen für größere Entwässerungsanforderungen. Die Rinnen bestehen aus hochwertigem, rostfreiem Edelstahl (Werkstoff 1.4301) und erfüllen höchste Hygieneanforderungen in gewerblichen Objekten. Mit verschiedenen Rinnenprofilen, Belastungsklassen und Rutschhemmungen lassen sich ACO Kastenrinnen optimal an jede Einbausituation anpassen.

Durch die variantenreiche Rinnengestaltung in Kombination mit einem umfangreichen Zubehörsortiment entstehen maßgeschneiderte Entwässerungslösungen, die exakt auf das jeweilige Projekt zugeschnitten sind. Für besonders lange Rinnenabschnitte bietet der ACO Service die fachgerechte Schweißung vor Ort, um eine sichere und dichte Installation zu gewährleisten. Ob Standardlösungen oder maßgeschneiderte Entwässerungssysteme – ACO entwickelt passgenaue Lösungen für jede Anwendung und unterstützt mit umfassendem Planungs- und Montageservice.

Die ACO Kastenrinne ist ein modulares System, das für verschiedene Bodenaufbauten und Anforderungen optimiert ist. Ob beschichtete Böden, Fliesen-, Beton- oder Gussasphaltbeläge – die abgestimmten Komponenten sorgen für eine sichere, hygienische und langlebige Entwässerung. Dank variabler Rinnenprofile, Abläufe und Zubehör lassen sich ACO Kastenrinnen an spezifische Gegebenheiten anpassen. Die Sonderkonstruktion entwickelt zudem maßgeschneiderte Lösungen für individuelle Anforderungen, um eine optimale Integration in jedes Bauvorhaben zu gewährleisten.

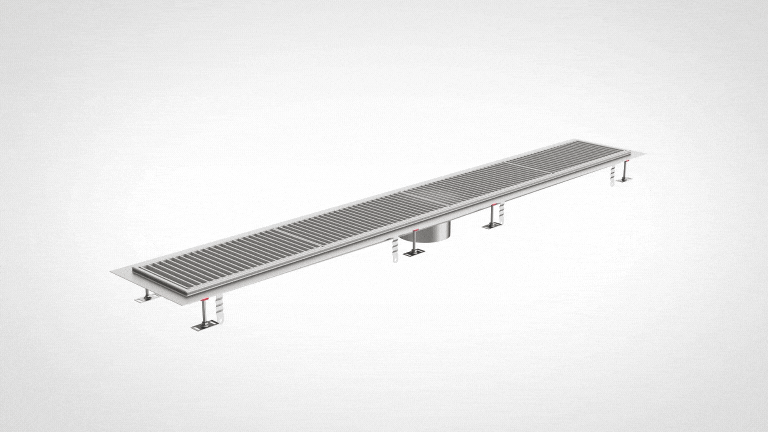

Modulare Komponenten der ACO Kastenrinne

✔ Roste – Varianten mit Rutschhemmung bis R12
✔ Schmutzfang – Rückhaltung von Feststoffen für effiziente Reinigung
✔ Kastenrinne – Edelstahl (1.4301), verschiedene Rinnenprofile
✔ Brandschutz-Glockengeruchsverschluss – Mit bauaufsichtlicher Zulassung (AbG, AbZ)
✔ Ablaufkörper – Senkrecht oder waagerecht, verschiedene Varianten verfügbar
✔ Zubehör – Fit-in-System für mörtellosen Einbau in Kernbohrungen

Detaillierte Einblicke in die Entwässerung im Bodenbereich → Video ansehen

Edelstahl-Kastenrinnen in jeder benötigten Länge

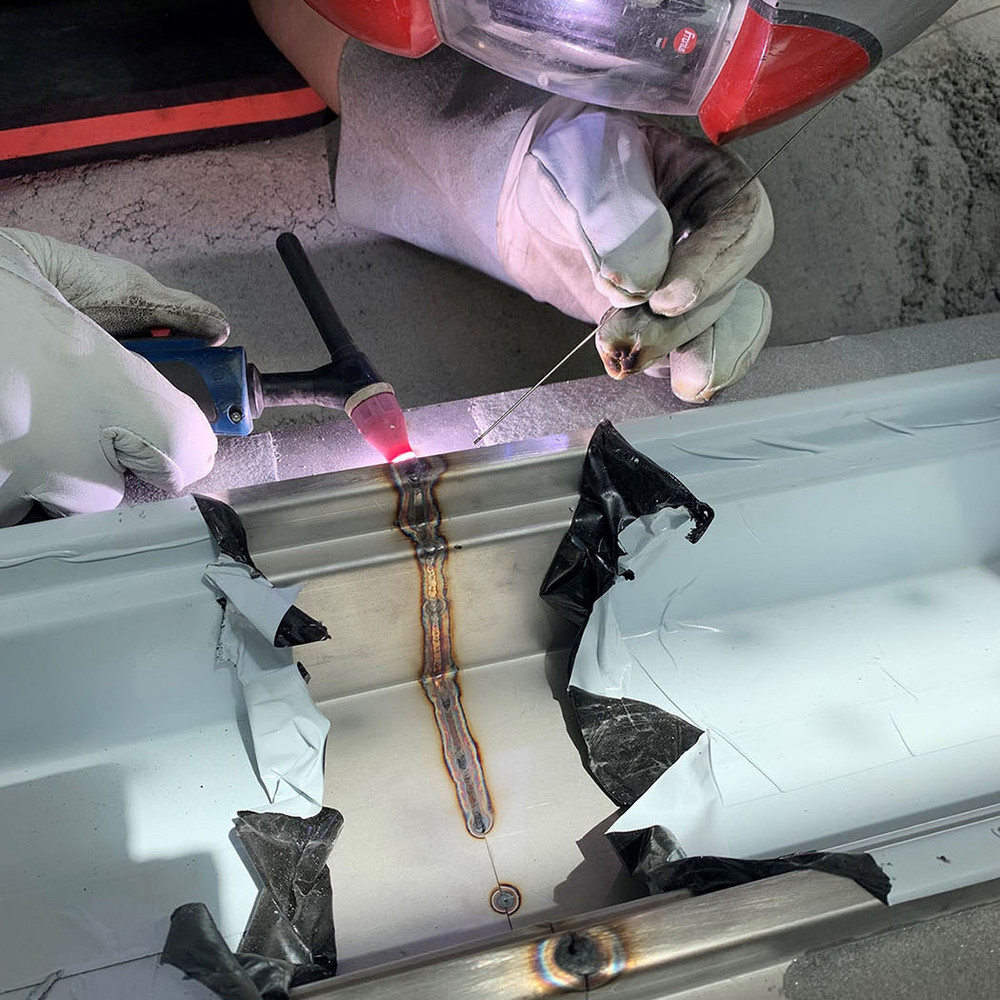

Jedes Bauprojekt stellt spezifische Anforderungen an die Entwässerung – sei es durch den Bodenaufbau, Brandschutzvorgaben, Rinnenlängen oder die Anordnung der Abläufe. ACO Kastenrinnen lassen sich präzise anpassen. Bis drei Meter sind Standard, darüber hinaus werden Längen, Rinnenformen und Ablaufpositionen individuell abgestimmt.

Flexibilität durch seitliche, mittige oder mehrere Stichrinnen

Neben der klassischen Rinnenform sind seitliche, mittige oder mehrere Stichrinnen möglich. Diese ermöglichen eine gezielte Wasserführung, indem sie große Flächen effizient entwässern oder Wasserströme aus verschiedenen Bereichen bündeln. Ablaufstutzen können variabel positioniert werden, um eine sichere und funktionale Entwässerung sicherzustellen. So entsteht eine Lösung, die sich baulich und technisch in das Projekt integriert.

→ Aufmaßblätter

“Im Dauereinsatz macht sich die Sorgfalt bei Entwicklung, Materialauswahl und Fertigung unserer Produkte für den Küchenbetreiber bezahlt.”
Steven-Henrik Maier
Leiter Geschäftsfeld Entwässerung

Rinnenprofile für Großküche und Industrie

ACO Kastenrinnen sind in vier unterschiedlichen Profilvarianten erhältlich, um den individuellen Anforderungen gerecht zu werden. Je nach Bodenaufbau, Abdichtungsmethode und Belastungsklasse stehen verschiedene Rinnenprofile zur Verfügung, die maximale Funktionalität, Hygiene und Sicherheit gewährleisten. 4 Optionen grafisch aufführen (Grafiken in Rendsburg angefragt)

Ohne Klebeflansch für Fliesen

Mit Klebeflansch für 15 mm Fliesen

Mit Klebeflansch für 6mm Epoxidharz

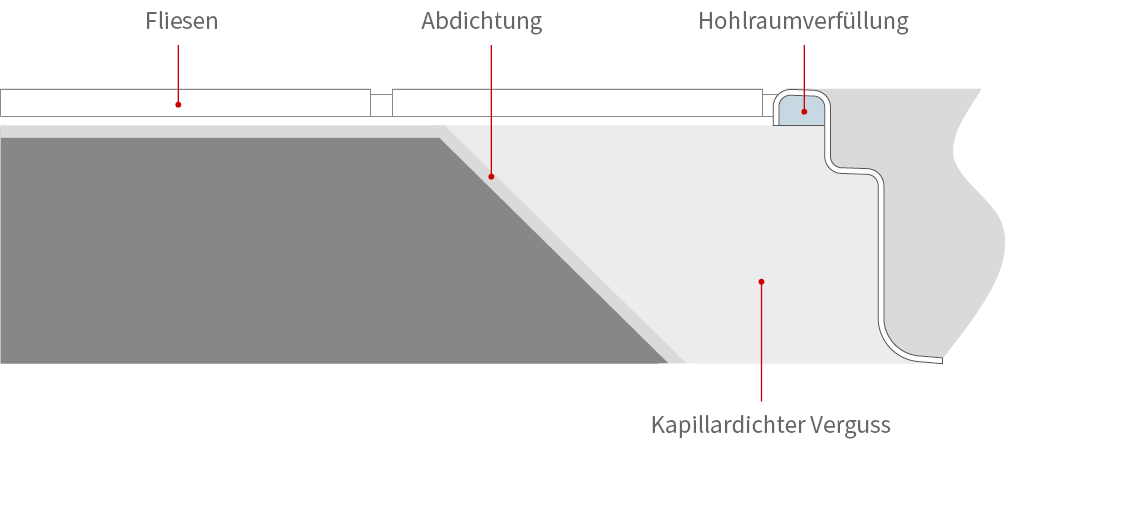

Mit Fliesenanschlusswinkel bei thermischer Belastung

Beschichtete Böden erfüllen hohe technische Anforderungen und schützen den Untergrund, sichern Hygiene sowie mechanische und chemische Beständigkeit.

Epoxidharzböden (EP) - Lebensmittelindustrie, Pharmaindustrie und Labore
Polyurethanharzböden (PU) - Produktionshallen, Werkstätten und Sportstätten
Zementöse PU-Beschichtungen - Großküchen, Molkereien, Brauereien
Acryl- und Kunstharzbeschichtungen - Krankenhäuser, Reinräume und Labore

Da diese Böden fugenlos und widerstandsfähig sind, erfordert die Entwässerung spezielle Profile und Anpassungen, um eine nahtlose Integration und den Erhalt der Beschichtung zu gewährleisten. In der Sonderkonstruktion entwickeln wir maßgeschneiderte Kastenrinnen, die für einen dichten, flächenbündigen Abschluss sorgen und Feuchtigkeitsunterwanderung verhindern.

Zur Machbarkeitsprüfungen wenden Sie sich an unsere Sonderkonstruktion:

→ Anfrage stellen

In gewerblichen Küchen, der Lebensmittelverarbeitung und industriellen Anlagen sind Arbeitssicherheit und Belastbarkeit entscheidende Faktoren. Rutschige Böden durch Wasser, Fette oder Reinigungsmittel erhöhen das Unfallrisiko. ACO Kastenrinnen mit rutschhemmenden Rosten sorgen für mehr Sicherheit am Arbeitsplatz und reduzieren Ausrutschgefahren.

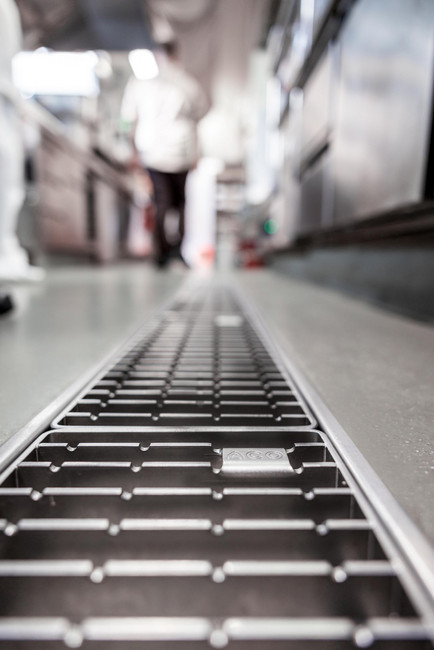

Rutschhemmung bis R12 für Sicherheit in der Großküche und Industrie

ACO Kastenrinnen sind mit Rutschhemmung bis R12 erhältlich und bieten dadurch eine erhöhte Trittsicherheit in nassen und rutschgefährdeten Bereichen. Je nach Einsatzort stehen Gitterroste, Stegroste oder Rollroste zur Verfügung, die auf die spezifischen Anforderungen abgestimmt sind.

Belastungsklassen bis M 125 – für jede Umgebung die passende Lösung

Die Belastung der Rinnen variiert je nach Einsatzbereich. ACO Kastenrinnen sind für Verkehrslasten von L 15 (leichte Belastung in Küchen) bis M 125 (hohe Belastung durch Hubwagen oder Transportgeräte) ausgelegt. Sie kommen sowohl in Supermärkten und Großküchen als auch in Industriebereichen mit hoher Beanspruchung zum Einsatz. Durch den Einsatz von hochwertigem Edelstahl und eine stabile Konstruktion bleibt die Entwässerungslösung dauerhaft belastbar, hygienisch und zuverlässig.

Brandschutz

Das Thema Brandschutz wird zu oft unterschätzt. Der vorbeugende Brandschutz in der technischen Gebäudeausrüstung ist nach wie vor ein brisantes Thema und stellt für die am Bau beteiligten Gewerke ein reales Haftungsrisiko dar.

Zertifizierte Lösung zum Brandschutz für Feuerwiderstandsklassen R 30 – R 120
Rinnensysteme und Abläufe bringen keine zusätzliche Brandlast im Bodenaufbau ein
Baustoffklasse A1 nach DIN 4102-1 sowie DIN EN 13501-1

Sanitär-Kastenrinnen für den Barfußbereich

Die ACO Sanitär-Kastenrinne eignet sich speziell für Schwimmbäder, Sportstätten, SPA- und Wellnessbereiche. Die Rinne aus Edelstahl 1.4301 kann in individuellen Längen bis 5015 mm gefertigt werden und bietet eine hohe Ablaufleistung. Für die nötige Sicherheit sorgt die Kombinationsmöglichkeit mit ACO Brandschutz-Bodenabläufen. Erhältlich sind verschiedene Rostabdeckungen, darunter Edelstahlroste sowie ein weißer PVC-Rollrost. Zertifizierte Roste erfüllen zudem die Anforderungen an Rutschhemmung im Barfußbereich.

Schlitzrinnen für den Barfußbereich

Für eine homogene, barrierefreie Bodenfläche sind auch Schlitzrinnen mit reduzierter Schlitzbreite erhältlich. Sonderanfertigungen mit 2 x 6,5 mm oder 1 x 8 mm Schlitzbreite lassen sich individuell an bauliche Gegebenheiten anpassen und kommen besonders in Reihenduschen zum Einsatz. Diese Speziallösungen sind auf Anfrage erhältlich.

→ Mehr erfahren (Landingpage Sportanlagen mit Public, Public X, Kasten- und Schlitzrinnen, Rinnenprofile für Sanitärbereiche, Punktabläufe)

Jedes Bauprojekt stellt spezifische Anforderungen an die Entwässerung – sei es durch Bodenaufbau, Belastungen oder bauliche Gegebenheiten. Standardlösungen stoßen oft an Grenzen. Unsere Anwendungstechnik entwickelt maßgeschneiderte Rinnensysteme, abgestimmt auf das Objekt. Material, Gefälle, Anschlüsse und Hygienestandards fließen in die Planung ein. Nach Freigabe der Zeichnung erfolgt die präzise Fertigung der Rinnen in eigener Produktion.

→ Anwendungstechnik kontaktieren

Die Wahl der richtigen Rinnenkonstruktion ist im Gewerbebereich wichtig, da Faktoren wie Bodenaufbau, Abdichtung sowie Längen- und Breitenmaße aufeinander abgestimmt sein müssen. Eine fehlerhafte Planung kann zu Undichtigkeiten, Setzungen oder Montageproblemen führen. Unser Außendienst und technischer Support bieten umfassende Beratung und begleiten Planer sowie Verarbeiter bei der Auswahl der optimalen Entwässerungslösung.

→ Außendienst kontaktieren

ACO Kastenrinnen sind sowohl in Standardgrößen als auch in Sonderlängen erhältlich. Wir übernehmen die fachgerechte Montage, Ausrichtung und Fixierung der Rinnen auf Montageführungen – auch als Vorbereitung für den Verarbeiter. Für eine passgenaue Verbindung bieten wir zusätzlich die Vor-Ort-Verschweißung direkt auf der Baustelle an. Unsere zertifizierten Schweißer garantieren eine präzise und normgerechte Fertigung nach werkseitigen Standards.

→ ACO Service

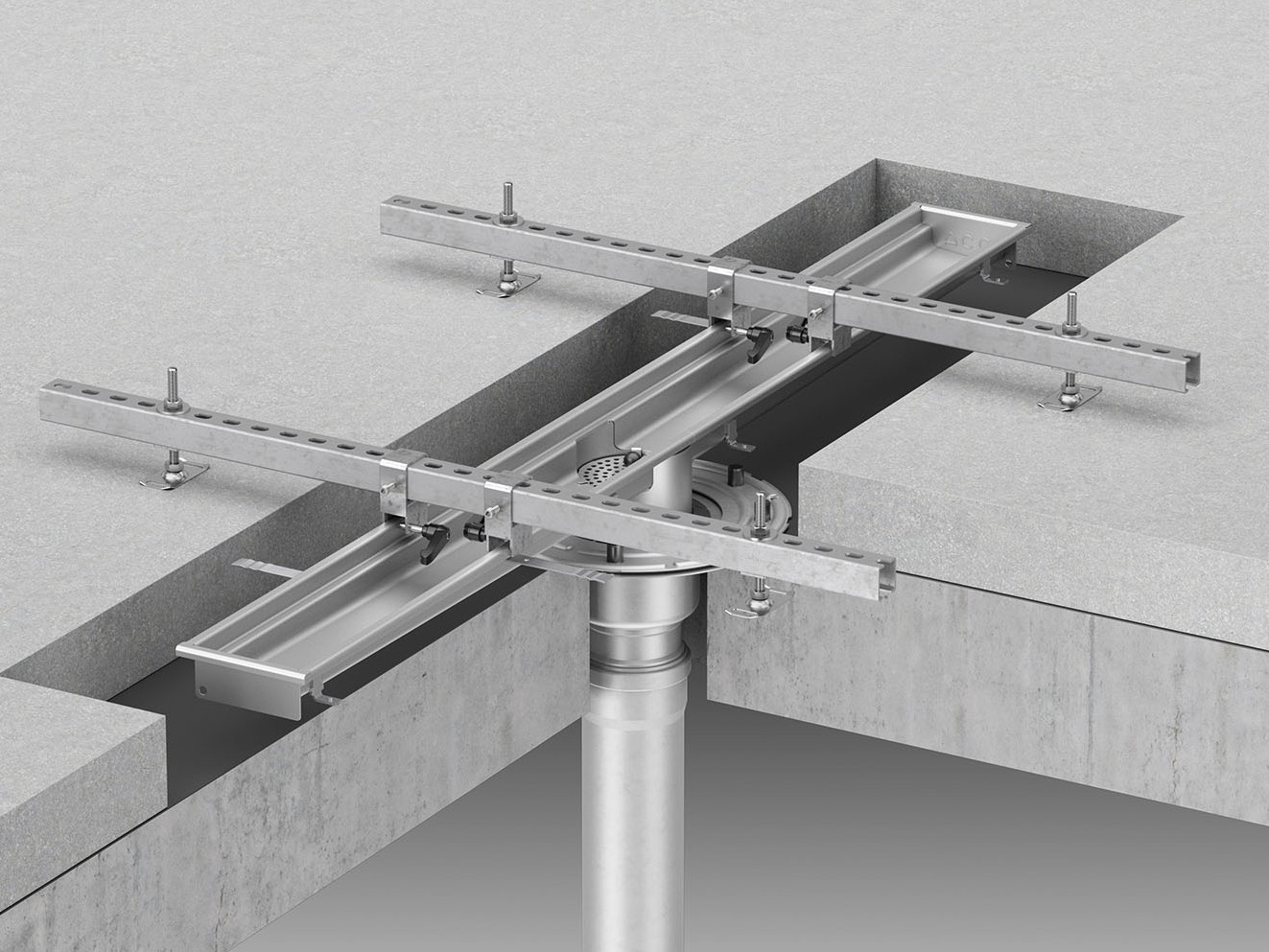

Die ACO Montageschiene optimiert die Installation von Schlitz- und Kastenrinnen, indem sie eine stabile Fixierung ohne Rinnenfüße ermöglicht. Dadurch können die Rinnen schwimmend im Estrich vergossen werden, was Spannungen reduziert, Risse verhindert und die Geräuschentwicklung minimiert. Zusätzlich entfällt das aufwendige Verfüllen von Hohlräumen, wodurch Zeit und Material eingespart werden.

Die Montageschiene ist wiederverwendbar und für Rinnenbreiten von 150 bis 400 mm ausgelegt.

Das Montageset ist auch ohne Montageschiene erhältlich.

Technische Spezifikationen

Leistungserklärungen, Produktdatenblätter, 3D-Modelle, Zeichnungen und Ausschreibungstexte stehen im Produktbereich zur Verfügung. Im Multimerkzettel können Sie passende Produkte für Ihr Projekt zusammenstellen, teilen und herunterladen.

Online-Katalog

Multimerkzettel - Ihre Planungshilfe

Mit dem Multimerkzettel können Sie Produkte für verschiedene Objekte individuell zusammenstellen, speichern und verwalten. Mehrere Merkzettel lassen sich parallel organisieren, benennen und schnell ergänzen – für eine effiziente Planung.

Multimerkzettel anlegen

Weitere Downloads

Prospekte, Kataloge & Preise
Aufmaßblätter
BIM Daten
Einbauhinweise
Zertifikate

Downloads

Edelstahl ist die ideale Wahl für professionelle Großküchen. Ob Entwässerungssysteme, Fettabscheider oder Rohrlösungen – ACO Haustechnik bietet maßgeschneiderte und langlebige Lösungen, die höchsten hygienischen und sicherheitstechnischen Anforderungen gerecht werden.

Mit eigener Produktion, Sonderkonstruktionen und umfassendem Service sorgt ACO für passgenaue Edelstahl-Systeme aus einer Hand.
