ACO Haustechnik

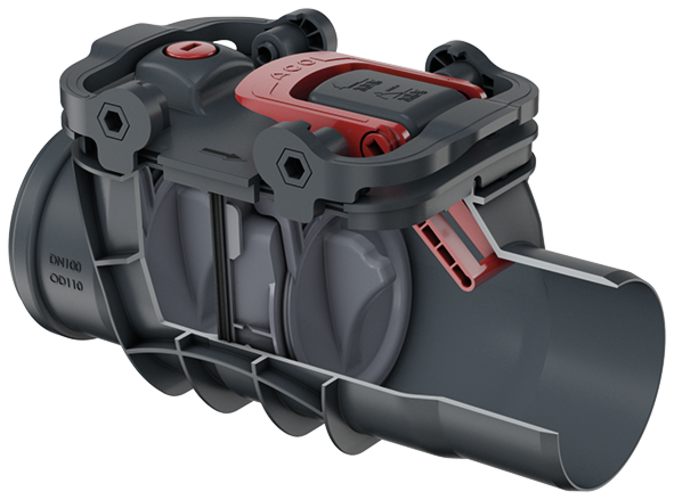

Rückstaudoppelverschlüsse Triplex Typ 2 – für freiliegende Rohrleitungen

Produktvorteile

  • Kompakte Größe
  • Werkzeuglose Wartung
  • Schnellverschluss/-verschlüsse für Deckelverriegelung
  • Erstmalig für Triplex DN 50/DN 70:
    • "Dichtigkeitsprüfung vor Ort" gemäß DIN EN 13564 möglich
    • Nur 6 mm Gefällesprung
  • Triplex DN 100 – DN 150:
    • Große Reinigungs- und Wartungsöffnung
    • Ab 8 mm Gefällesprung
    • Kamerabefahrbar

Produktinformationen

  • Aus Kunststoff
  • Typ 2 geprüft gemäß DIN EN 13564
  • Für fäkalienfreies Abwasser (Grauwasser) und Regenwassernutzungsanlagen
  • Mit zwei selbsttätig schließenden Rückstauklappen, davon eine als handverriegelbarer Notverschluss
  • Mit großer Reinigungs- und Wartungsöffnung sowie Prüftrichter

Infobox

"Dichtigkeitsprüfung vor Ort" gemäß DIN EN 13564 erstmalig für Triplex DN 50/DN 70 möglich.

EinbauBeschreibungNennweiteGewichtArtikel-Nr.Preis/Stk.

01.01.2025

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
[kg]
BildZum Einbau in eine freiliegende Rohrleitung
  • Typ 2, geeignet für:
    • Fäkalienfreies Abwasser (Grauwasser)
    • Regenwassernutzungsanlagen
  • Mit zwei Rückstauklappen
  • Mit Notverschluss
DN 500,42105.20.00138,86 €7
BildZum Einbau in eine freiliegende Rohrleitung
  • Typ 2, geeignet für:
    • Fäkalienfreies Abwasser (Grauwasser)
    • Regenwassernutzungsanlagen
  • Mit zwei Rückstauklappen
  • Mit Notverschluss
DN 700,72107.20.00214,12 €7
BildZum Einbau in eine freiliegende Rohrleitung
  • Typ 2, geeignet für:
    • Fäkalienfreies Abwasser (Grauwasser)
    • Regenwassernutzungsanlagen
  • Mit zwei Rückstauklappen
  • Mit Notverschluss
DN 1001,72110.20.00338,14 €7
BildZum Einbau in eine freiliegende Rohrleitung
  • Typ 2, geeignet für:
    • Fäkalienfreies Abwasser (Grauwasser)
    • Regenwassernutzungsanlagen
  • Mit zwei Rückstauklappen
  • Mit Notverschluss
DN 1252,92125.20.00376,30 €7
BildZum Einbau in eine freiliegende Rohrleitung
  • Typ 2, geeignet für:
    • Fäkalienfreies Abwasser (Grauwasser)
    • Regenwassernutzungsanlagen
  • Mit zwei Rückstauklappen
  • Mit Notverschluss
DN 1503,02150.20.00425,06 €7
EinbauBeschreibungNennweiteGewichtArtikel-Nr.
BildZum Einbau in eine freiliegende Rohrleitung
  • Typ 2, geeignet für:
    • Fäkalienfreies Abwasser (Grauwasser)
    • Regenwassernutzungsanlagen
  • Mit zwei Rückstauklappen
  • Mit Notverschluss
DN 500,4 kg2105.20.00
BildZum Einbau in eine freiliegende Rohrleitung
  • Typ 2, geeignet für:
    • Fäkalienfreies Abwasser (Grauwasser)
    • Regenwassernutzungsanlagen
  • Mit zwei Rückstauklappen
  • Mit Notverschluss
DN 700,7 kg2107.20.00
BildZum Einbau in eine freiliegende Rohrleitung
  • Typ 2, geeignet für:
    • Fäkalienfreies Abwasser (Grauwasser)
    • Regenwassernutzungsanlagen
  • Mit zwei Rückstauklappen
  • Mit Notverschluss
DN 1001,7 kg2110.20.00
BildZum Einbau in eine freiliegende Rohrleitung
  • Typ 2, geeignet für:
    • Fäkalienfreies Abwasser (Grauwasser)
    • Regenwassernutzungsanlagen
  • Mit zwei Rückstauklappen
  • Mit Notverschluss
DN 1252,9 kg2125.20.00
BildZum Einbau in eine freiliegende Rohrleitung
  • Typ 2, geeignet für:
    • Fäkalienfreies Abwasser (Grauwasser)
    • Regenwassernutzungsanlagen
  • Mit zwei Rückstauklappen
  • Mit Notverschluss
DN 1503,0 kg2150.20.00
Maßzeichnung
NennweiteAbmessungenAussparung
DLL1H1H2
[mm][mm][mm][mm][mm][mm]
DN 50802011351016410 x 180
DN 701082561971326475 x 210
DN 1001573372361898580 x 260
DN 12521440330624110665 x 320
DN 15021445730624110760 x 320
ACO Serviceleistungen

ACO Serviceleistungen

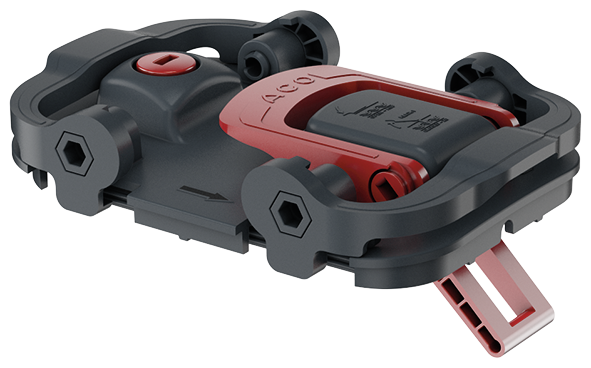

Verriegelungsdeckel

Passend für
  • ACO Rückstauverschlüsse Triplex
  • DN 100
Beschreibung
  • Mit Notverschluss
  • Gewicht: 0,6 kg
  • Nettopreis 01.01.2025 in €: 79,50 €
  • Rabattgruppe: 7
Artikel-Nr.
2110.20.11

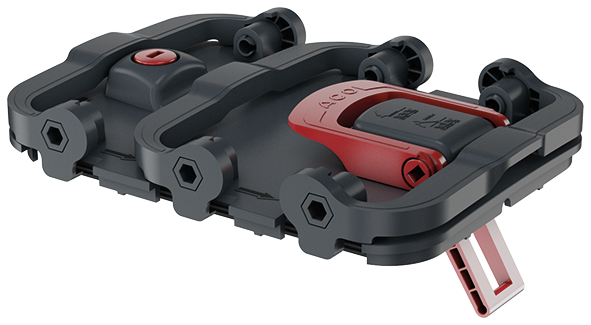

Verriegelungsdeckel

Passend für
  • ACO Rückstauverschlüsse Triplex
    • DN 125/DN 150
Beschreibung
  • Mit Notverschluss
  • Gewicht: 1,1 kg
  • Nettopreis 01.01.2025 in €: 96,57 €
  • Rabattgruppe: 7
Artikel-Nr.
2150.20.11

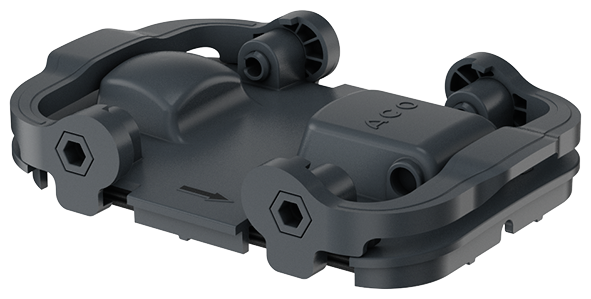

Deckel

Passend für
  • ACO Einfachrückstauverschlüsse Triplex
    • DN 100
Beschreibung
  • Ohne Notverschluss
  • Gewicht: 0,6 kg
  • Nettopreis 01.01.2025 in €: 41,87 €
  • Rabattgruppe: 7
Artikel-Nr.
2110.00.11

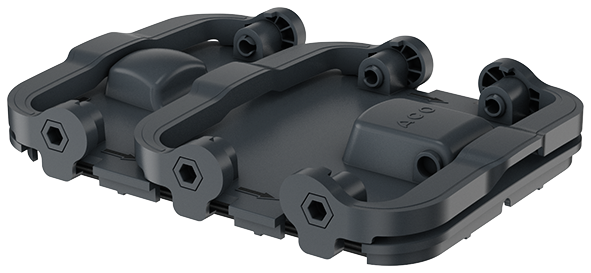

Deckel

Passend für
  • ACO Einfachrückstauverschlüsse Triplex
    • DN 125/DN 150
Beschreibung
  • Ohne Notverschluss
  • Gewicht: 1,1 kg
  • Nettopreis 01.01.2025 in €: 66,57 €
  • Rabattgruppe: 7
Artikel-Nr.
2150.00.11

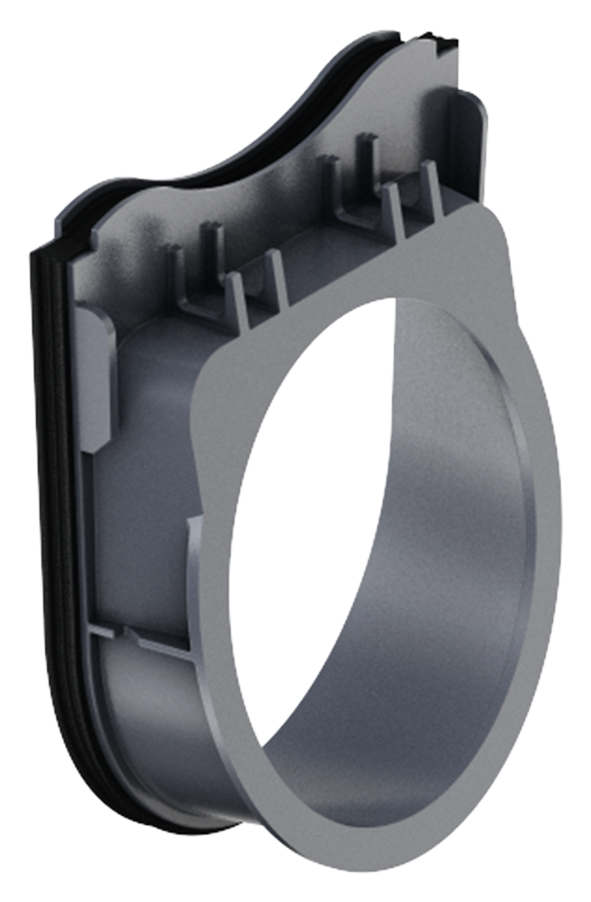

Einschiebeteil

Passend für
  • ACO Rückstauverschlüsse Triplex
    • Typ 1 DN 100
    • Typ 2 DN 100
Beschreibung
  • Einschiebeteil zur Nachrüstung
  • Bei Typ 1 und 2 erforderlich zur Verwendung der Rückstauverschlussklappe
  • Gewicht: 0,2 kg
  • Nettopreis 01.01.2025 in €: 25,86 €
  • Rabattgruppe: 7
Artikel-Nr.
2110.20.15

Einschiebeteil

Passend für
  • ACO Rückstauverschlüsse Triplex
    • Typ 1 DN 125/DN 150
    • Typ 2 DN 125/DN 150
Beschreibung
  • Einschiebeteil zur Nachrüstung
  • Bei Typ 1 und 2 erforderlich zur Verwendung der Rückstauverschlussklappe
  • Gewicht: 0,3 kg
  • Nettopreis 01.01.2025 in €: 30,32 €
  • Rabattgruppe: 7
Artikel-Nr.
2150.20.15

Rückstauverschlussklappe

Passend für
  • ACO Rückstauverschlüsse Triplex
    • Typ 0 DN 100
    • Typ 1 DN 100
    • Typ 2 DN 100
Beschreibung
  • Rückstauklappe zur Nachrüstung
  • Bei Verwendung bei Typ 1 und 2 ist das Einschiebteil erforderlich
  • Gewicht: 0,1 kg
  • Nettopreis 01.01.2025 in €: 74,94 €
  • Rabattgruppe: 7
Artikel-Nr.
2110.20.12

Rückstauverschlussklappe

Passend für
  • ACO Rückstauverschlüsse Triplex
    • Typ 0 DN 125/DN 150
    • Typ 1 DN 125/DN 150
    • Typ 2 DN 125/DN 150
Beschreibung
  • Rückstauklappe zur Nachrüstung
  • Bei Verwendung bei Typ 1 und 2 ist das Einschiebteil erforderlich
  • Gewicht: 0,2 kg
  • Nettopreis 01.01.2025 in €: 82,15 €
  • Rabattgruppe: 7
Artikel-Nr.
2150.20.12

Prüftrichter

Passend für
  • ACO Rückstauverschlüsse
Beschreibung
  • Zur Wartung für alle Nennweiten
  • Gewicht: 0,1 kg
  • Nettopreis 01.01.2025 in €: 17,38 €
  • Rabattgruppe: 7
Artikel-Nr.
2110.20.13

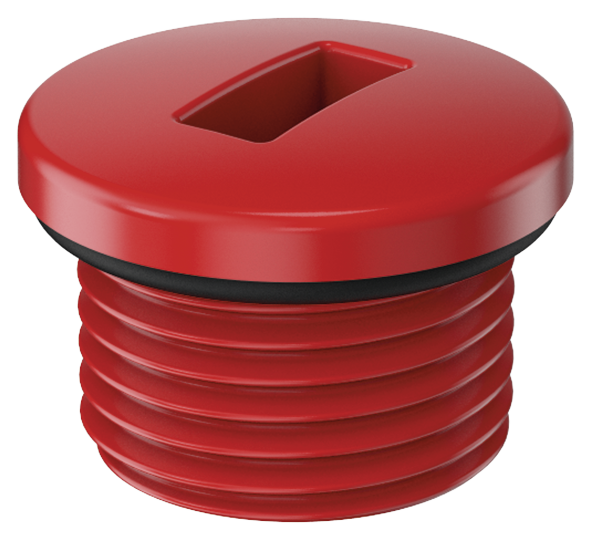

Verschlussschraube

Passend für
  • ACO Rückstauverschlüsse
Beschreibung
  • Für alle Nennweiten
  • Gewicht: 0,1 kg
  • Nettopreis 01.01.2025 in €: 8,59 €
  • Rabattgruppe: 7
Artikel-Nr.
2110.20.14
