Flachdachdurchführungen zur Raumentlüftung - mit Regenhut

ACO Haustechnik

Zur Raumentlueftung - Mit Regenhut 271053


Produktvorteile

Kann gekürzt oder verlängert werden
Für Warmdächer mit Isolierungen von bis zu 300 mm Stärke ohne Verlängerung möglich

Einbauvorschlag

Produktinformationen

Aus Edelstahl, Werkstoff 1.4301

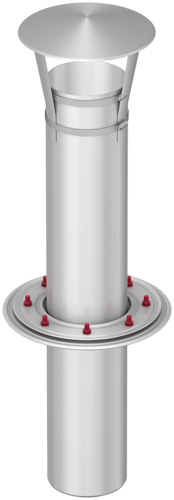

Flachdachdurchführung DN 70 - DN 150
Ein- oder zweiteilig
Mit Pressdichtungsflansch gemäß DIN EN 1253
Direktanschluss an ACO Rohrsystem GM-X
Anschluss an andere Rohrarten mit Übergangsstücken

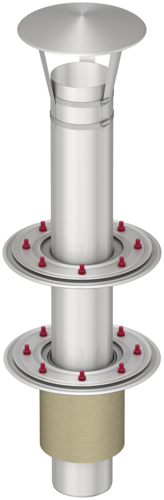

Alle Flachdachdurchführungen mit 2 Flanschen inkl. Wärmedämmung

		Nennweite	Abmessungen				Gewicht	Artikel-Nr.	Preis/Stk. 01.01.2024 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)	Downloads	Merken
			d	d2	H1	H2	Gewicht
			[mm]	[mm]	[mm]	[mm]	[kg]
		DN 70	73	332	506	355	4,2	1470.00.00	358,45 €	13
		DN 100	103	332	506	370	5	1410.00.00	386,27 €	13
		DN 125	133	332	506	375	6	1420.00.00	472,94 €	13
		DN 150	159	332	506	380	7	1450.00.00	537,14 €	13

		Nennweite	Abmessungen						Gewicht	Artikel-Nr.	Preis/Stk. 01.01.2024 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)	Downloads	Merken
			d	d1	d2	d3	H1	H2	Gewicht
			[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[kg]
		DN 70	73	180	332	332	506	302	6,6	1470.20.00	488,99 €	13
		DN 100	103	180	332	332	506	302	7,8	1410.20.00	528,58 €	13
		DN 125	133	220	332	332	506	302	8,9	1420.20.00	633,44 €	13
		DN 150	159	220	332	410	506	307	10	1450.20.00	717,97 €	13

	Nennweite	Abmessungen						Gewicht	Artikel-Nr.
	Nennweite	d	d1	d2	d3	H1	H2	Gewicht	Artikel-Nr.

	DN 70	73 mm		332 mm		506 mm	355 mm	4,2 kg	1470.00.00
	DN 100	103 mm		332 mm		506 mm	370 mm	5 kg	1410.00.00
	DN 125	133 mm		332 mm		506 mm	375 mm	6 kg	1420.00.00
	DN 150	159 mm		332 mm		506 mm	380 mm	7 kg	1450.00.00

	DN 70	73 mm	180 mm	332 mm	332 mm	506 mm	302 mm	6,6 kg	1470.20.00
	DN 100	103 mm	180 mm	332 mm	332 mm	506 mm	302 mm	7,8 kg	1410.20.00
	DN 125	133 mm	220 mm	332 mm	332 mm	506 mm	302 mm	8,9 kg	1420.20.00
	DN 150	159 mm	220 mm	332 mm	410 mm	506 mm	307 mm	10 kg	1450.20.00

Flanschdichtung

Passend für

Flachdachabläufe Jet/Spin-Serie aus Edelstahl
Attikaablauf Spin/Jet
- 45° und 90°
Flachdachdurchführung Multiflex
- DN 70 – DN 125

Beschreibung

Dicke: 4 mm
EPDM
Gewicht: 0,2 kg
Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 8,24 €
Rabattgruppe: 13

Artikel-Nr.
0174.42.87

Flanschdichtung

Passend für

Flachdachabläufe Jet/Spin-Serie aus Edelstahl
Attikaablauf Spin/Jet
- 45° und 90°
Flachdachdurchführung Multiflex
- DN 70 – DN 125

Beschreibung

Dicke: 4 mm
PVC-weich
Gewicht: 0,3 kg
Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 14,23 €
Rabattgruppe: 13

Artikel-Nr.
0174.42.92

Flanschdichtung

Passend für

Flachdachdurchführungen Multiflex
- DN 150

Beschreibung

Dicke: 4 mm
EPDM
Gewicht: 0,4 kg
Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 9,20 €
Rabattgruppe: 13

Artikel-Nr.
0174.42.88

Flanschdichtung

Passend für

Flachdachdurchführungen Multiflex
- DN 150

Beschreibung

Dicke: 4 mm
PVC-weich
Gewicht: 0,4 kg
Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 22,36 €
Rabattgruppe: 13

Artikel-Nr.
0174.42.93

Schalungsglocke

Passend für

Flachdachdurchführungen Multiflex

Beschreibung

Aus Polystyrol
DN 100
Gewicht: 0,1 kg
Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 17,66 €
Rabattgruppe: 13

Artikel-Nr.
0174.43.53

Schalungsglocke

Passend für

Flachdachdurchführungen Multiflex

Beschreibung

Aus Polystyrol
DN 150
Gewicht: 0,1 kg
Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 25,25 €
Rabattgruppe: 13

Artikel-Nr.
0174.43.54

Trapezblech

Passend für

Flachdachdurchführungen Multiflex

Beschreibung

Aus Stahl verzinkt
DN 100
Gewicht: 3,1 kg
Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 45,05 €
Rabattgruppe: 13

Artikel-Nr.
0174.43.17

Trapezblech

Passend für

Flachdachdurchführungen Multiflex

Beschreibung

Aus Stahl verzinkt
DN 150
Gewicht: 3 kg
Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 45,05 €
Rabattgruppe: 13

Artikel-Nr.
0174.43.18
