Rudolf-Harbig-Stadion, Dresden

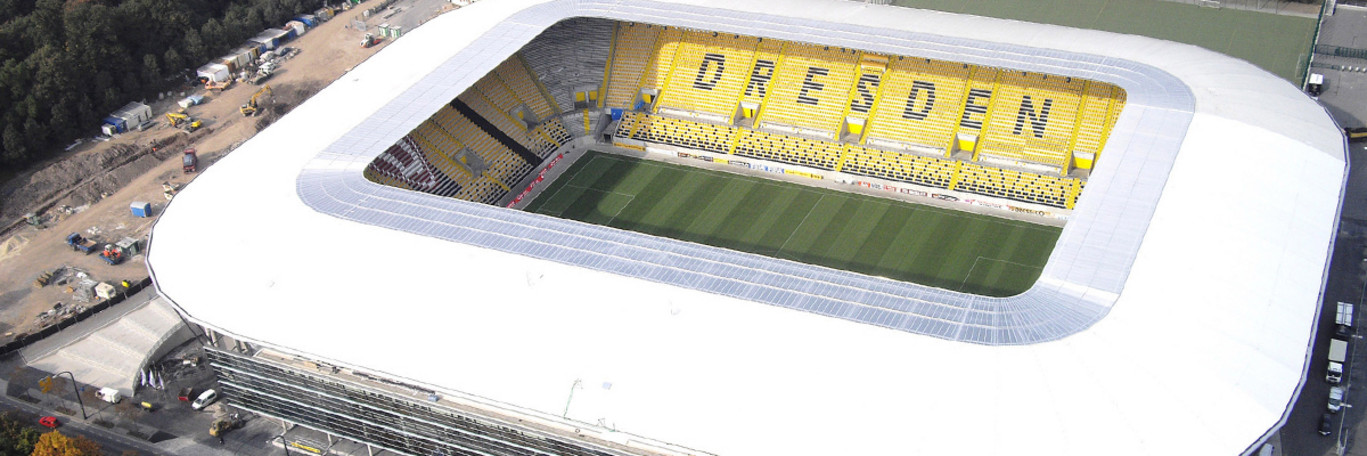

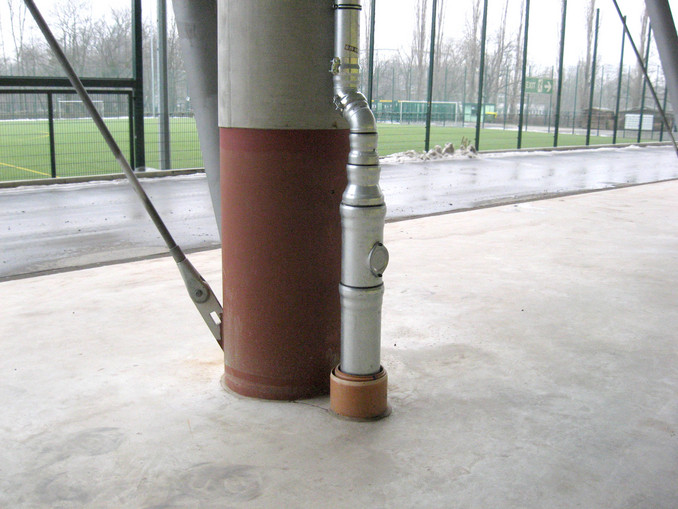

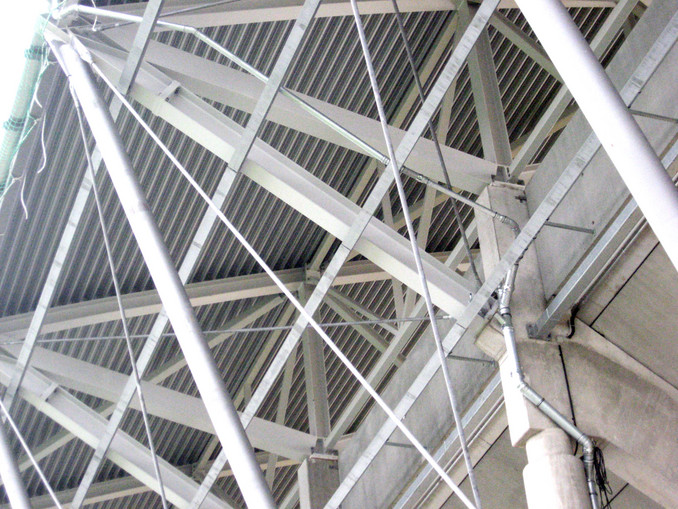

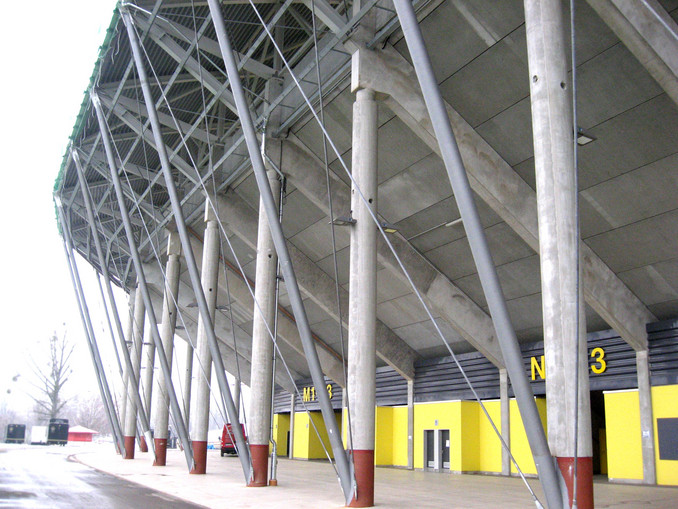

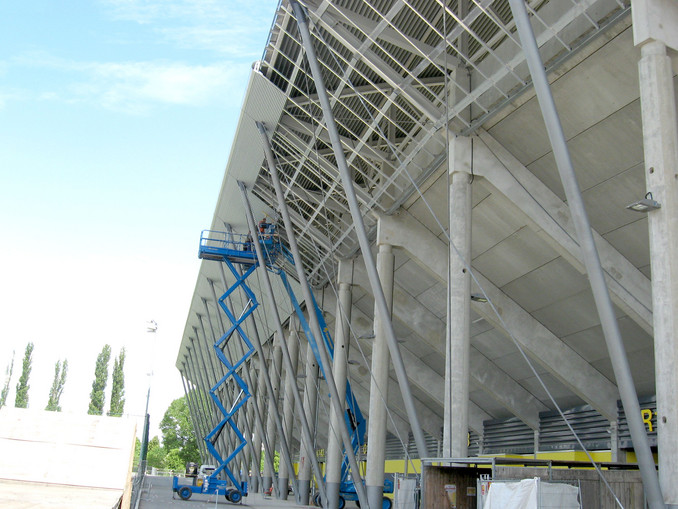

Die Vollüberdachung des Rudolf-Harbig-Stadions für 32.000 Zuschauer ist eine Flachdachkonstruktion mit einer Gesamtfläche von über 19.000 m². Wie bei jedem Flachdach summieren sich Regen und Schnee bei hohem Niederschlag schnell zu immensem Gewicht. Um große Wassermassen sicher und effizient abzuleiten, kommen Unterdruck-Entwässerungslösungen zum Einsatz. Um eine durchgängig geschlossene Strömung zu erreichen, wurden die Querschnitte aller Flachdachabläufe und Rohrstränge nach DIN 1986-100 berechnet und exakt aufeinander abgestimmt. Strömungsverluste, die aus dem Leitungsweg resultieren, lassen sich durch die Dimensionierung der Fallleitungen ausgleichen. Das Dach des Dresdner Stadions ist in 13 Segmente unterteilt. In jedem Segment sind drei Flachdachabläufe ACO Jet aus Edelstahl verbaut, direkt angeschlossen an GM-X-Abflussrohre. Die einzelnen Abläufe sind im Rohrnetz hydraulisch miteinander abgeglichen und erreichen die im Durchschnitt ca. 17 Liter pro Sekunde. Die Fließgeschwindigkeiten liegen bei ca. 2 Metern pro Sekunde und gewährleisten einen ausreichenden Selbstreinigungseffekt. Der Höhenunterschied zwischen Dach und Boden beträgt 18,6 Meter, die Länge der Fallleitung 15 Meter. In der Entspannungstrecke, dem letzten Stück der Fallleitung vor dem Übergang in die Grundleitung, wird die Strömungsgeschwindigkeit auf unter 2,5 m/s reduziert. Die Problematik der besonders lang gezogenen Dachfläche des Dresdner Stadions, die bei Regen besonders viel Wasser zum Ablauf bringt, wurde durch eine zusätzliche Wassersammelrinne gelöst. Bei den Flachdachabläufen ACO Jet aus Edelstahl handelt es sich um ein modulares Baukastensystem, das aus Aufsatzrahmen, Rosten, Kiesfängen, Flanschen, Aufsatz-, Anstau-, Abdicht- und Isolierringen, Ablaufkörpern und Ausgleichselementen besteht. Sie passen perfekt zu dem umfangreichen System der ACO GM-X Verbundrohre, Sicherungsbügel und Muffen aus Stahl, die sich sehr gut als Elemente der Regenwasserleitung in Unterdruck-Entwässerungsanlagen eignen.
