Neue Sportarena mit Gründach

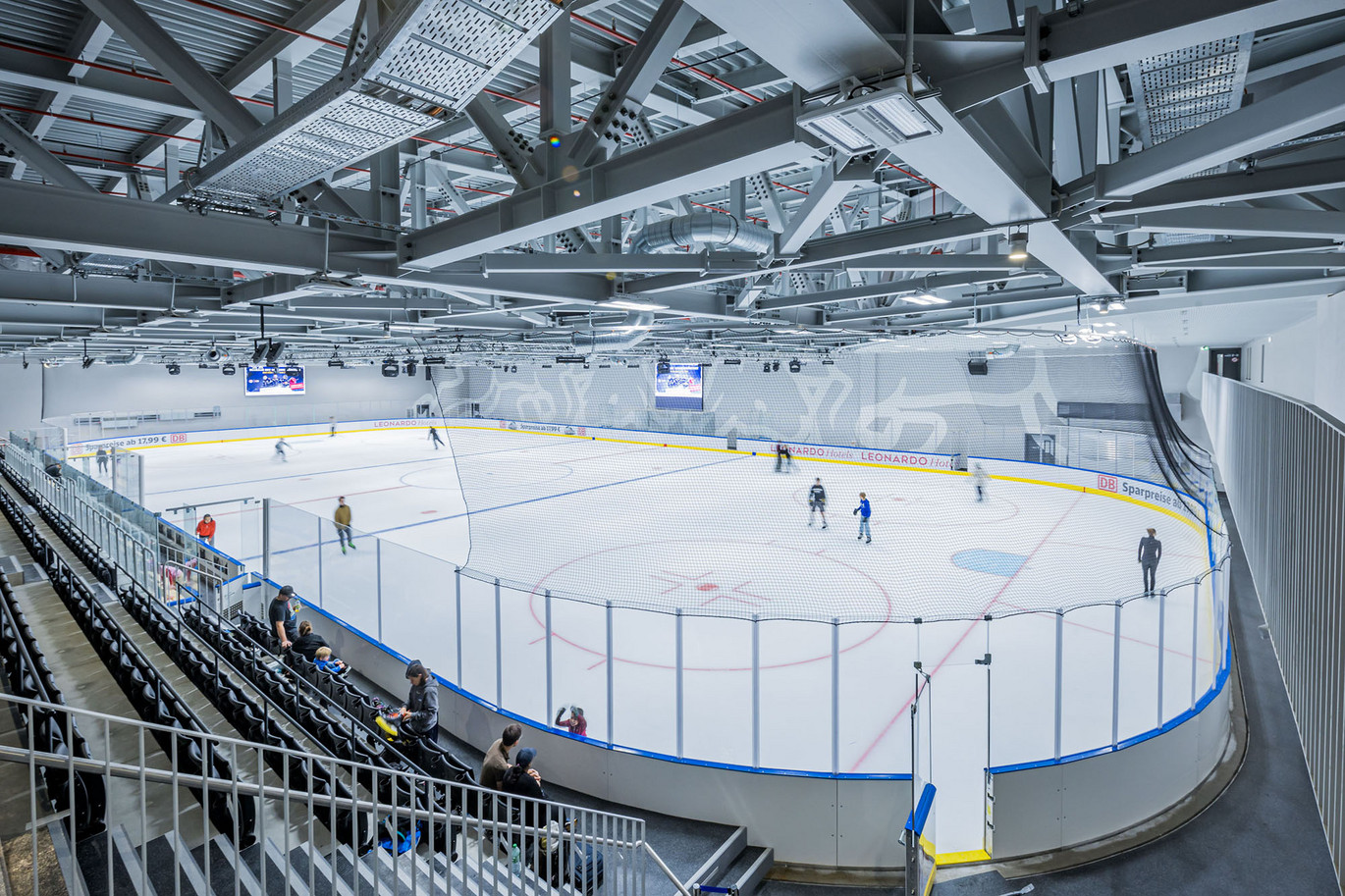

Der SAP Garden im Münchner Olympiapark setzt neue Maßstäbe als multifunktionale Sportarena. Als neue Heimat des Eishockey-Meisters EHC Red Bull München und der Basketballer des FC Bayern bietet die hochmoderne Arena Platz für bis zu 11.500 Zuschauer und verbindet Spitzensport mit einer nachhaltigen Bauweise. Neben Profisport finden auch Freizeit- und Vereinsaktivitäten in den unterirdischen Eissportflächen ihren Platz. Das markante Gebäude fügt sich mit seiner ovalen Form und dem intensiv begrünten Dach harmonisch in die historische Landschaft des Olympiaparks ein und schafft eine einzigartige Verbindung zwischen Architektur, Sport und Natur.
Architektur und Einbindung in den Olympiapark

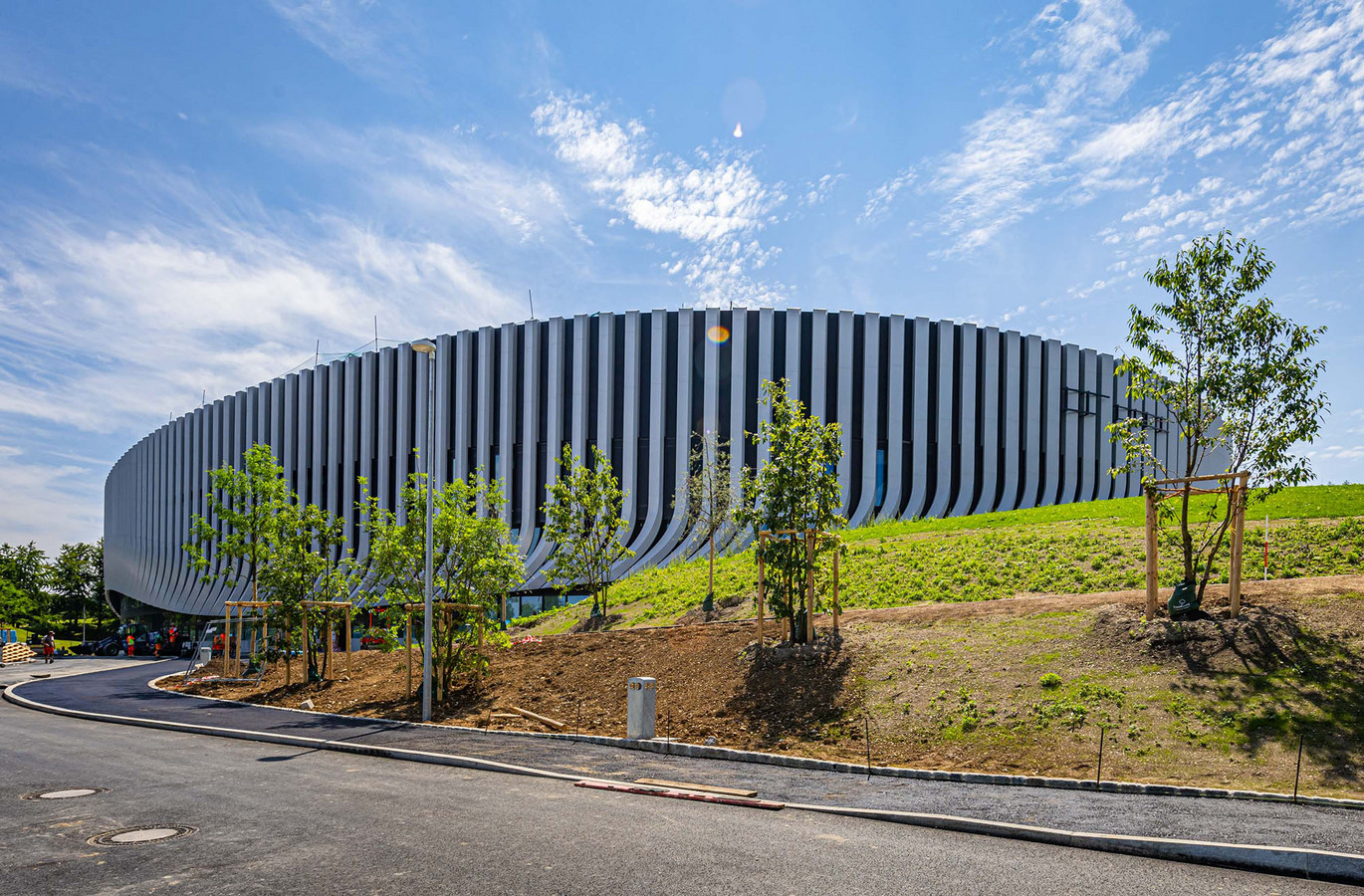

Der SAP Garden fügt sich harmonisch in die denkmalgeschützte Landschaft des Olympiaparks ein, auf dem Gelände des ehemaligen Olympia-Radstadions. Die Architektur und Landschaftsgestaltung orientieren sich an der ursprünglichen Vision des Olympiaparks als organisch-architektonische Landschaft. Die ovale Form des Gebäudes und die natürliche Einbindung durch das begrünte Dach greifen die organischen Bewegungen der umgebenden Landschaft auf und schaffen eine Verbindung zwischen der Sportarena und der historischen Architektur des Olympiaparks.

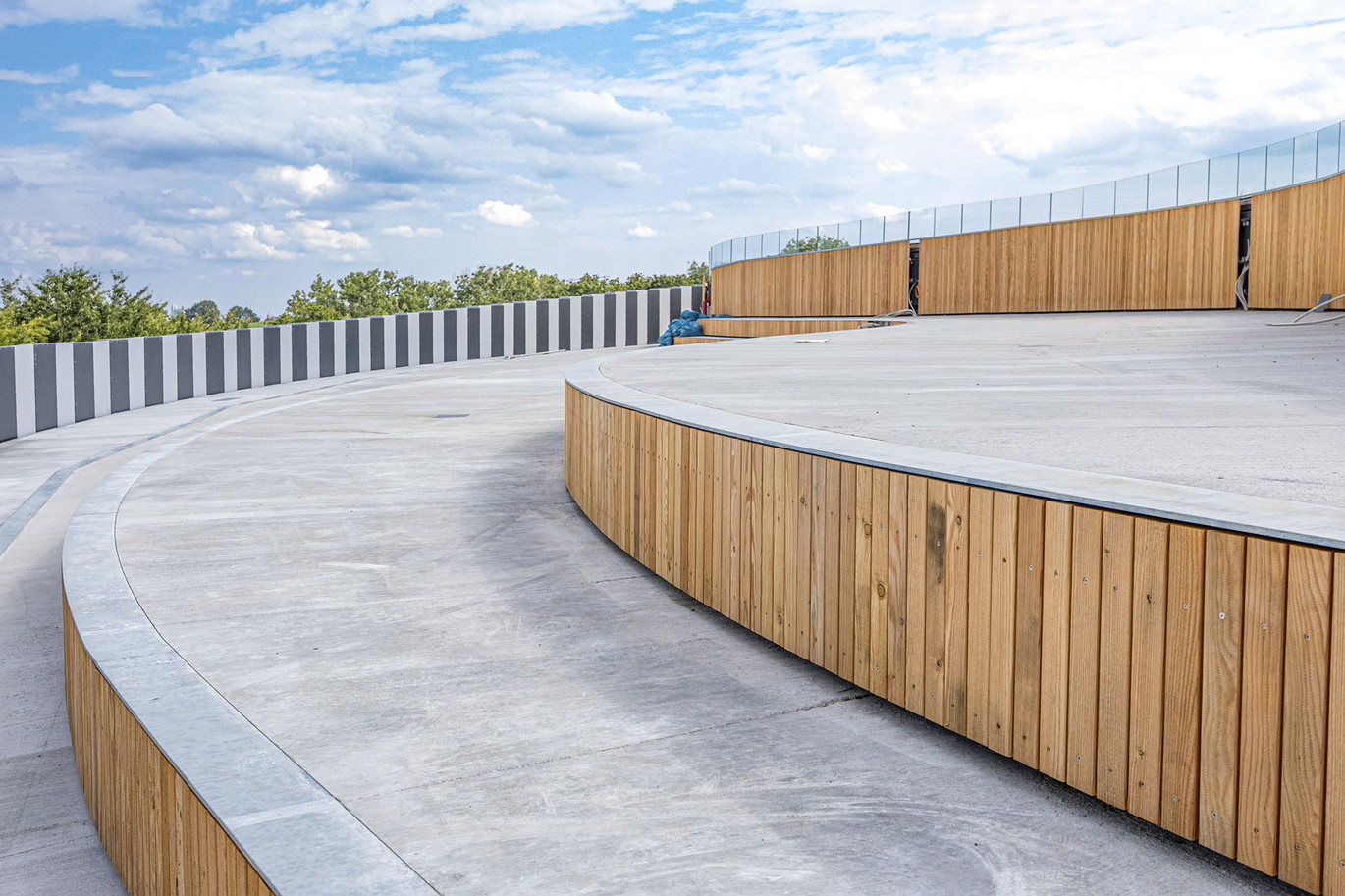

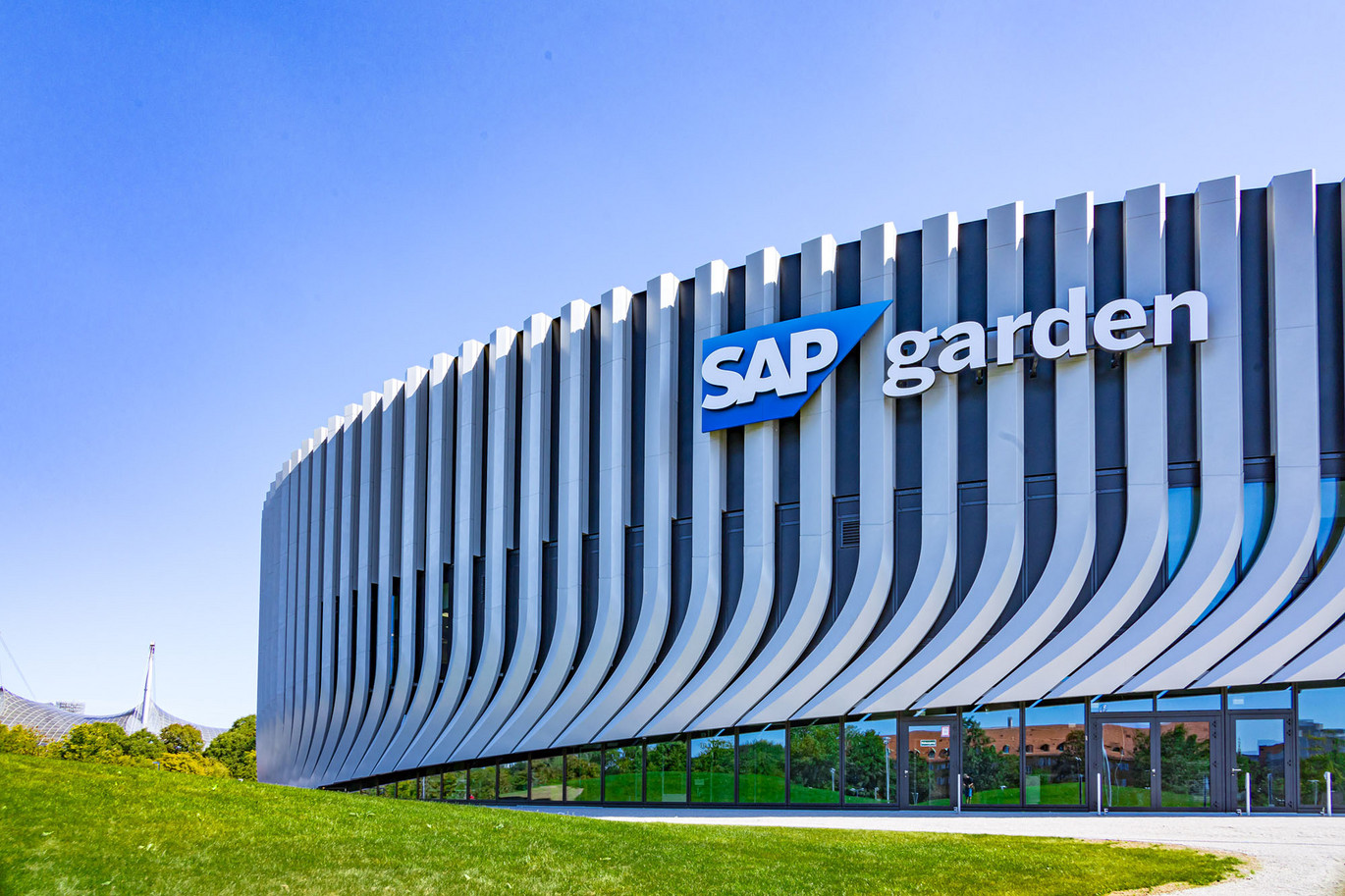

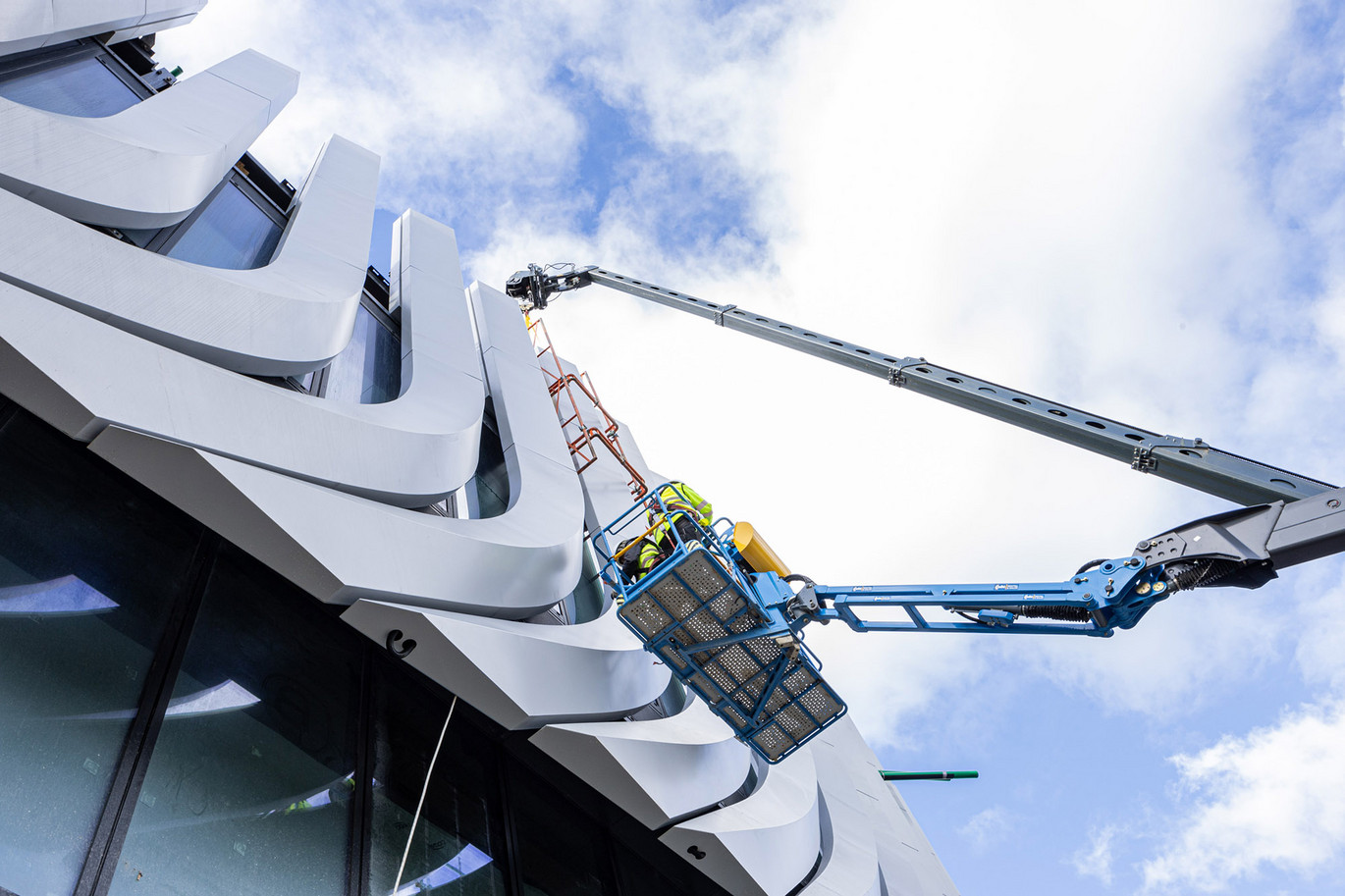

Vertikal strukturierte Aluminium-Lisenen an der Fassade, die bis zu 17 Meter hoch sind und an gekrümmte Eishockeyschläger erinnern, verstärken den dynamischen Eindruck der Arena. Die feine Bewegung der Dachkante und die Form der begrünten Dachfläche spiegeln die Landschaft wider und lassen wechselnde Perspektiven entstehen. Eine besondere Attraktion ist die 600 Quadratmeter große Dachterrasse, die Besuchern einen Blick auf den Olympiapark bietet.
Imposante Stahlkonstruktion trägt Gründach
Die Hauptspielfläche samt Randbereichen und Terrasse wurde mit einer rund 3000 Tonnen schweren Stahlkonstruktion überspannt und bedeckt somit eine Grundrissfläche von 13.094 Quadratmetern. Das längste Fachwerk misst 87 Meter bei einem Gewicht von 120 Tonnen, während das kürzeste Fachwerk 34 Meter lang und 50 Tonnen schwer ist. Diese imposante Stahlkonstruktion überspannt die gesamte Arena und sorgt für die nötige Stabilität, um das Gründach und die Photovoltaikanlage zu tragen.
Intensive Begrünung und Nutzung Photovoltaik

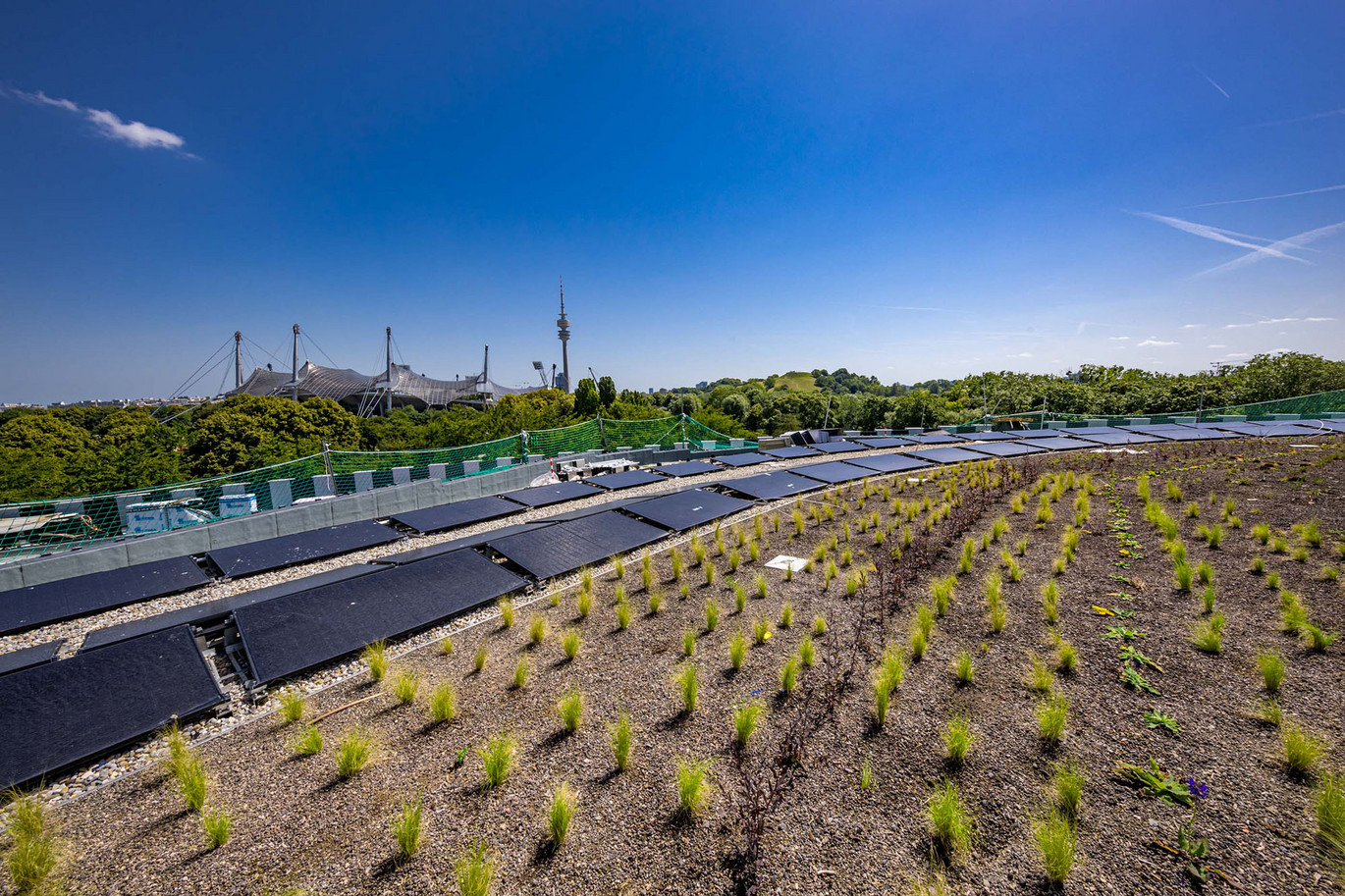

Die Dachfläche des SAP Gardens erstreckt sich über 13.094 Quadratmeter und wurde als intensiv begrüntes Dach angelegt. Eine Besonderheit dieser Begrünung ist die Verwendung derselben Wiesengräser-Mischung, die auch im angrenzenden Olympiapark vorkommt. Das Gras-Kraut-Gemisch erreicht eine Wuchshöhe von etwa 50 cm und sorgt für eine harmonische Einbindung in die Umgebung. Die Substratschicht, die eine maximale Stärke von etwa 30 cm hat, ist durch eine spezielle Winkelkonstruktion gesichert, um ein Abrutschen des Materials zu verhindern. Auf einer Fläche von 2.200 Quadratmetern wurde zudem eine Photovoltaikanlage installiert, die genügend Strom erzeugt, um eine der unterirdischen Eisflächen mit Energie zu versorgen. Die Kombination aus der intensiven Begrünung und der Photovoltaikanlage trägt nicht nur zur ökologischen Effizienz des Gebäudes bei, sondern hilft auch, den städtischen Wärmeinseleffekt zu reduzieren.
Maßgefertigte Entwässerungswannen mit Dachabläufen
Die Entwässerung des intensiv begrünten Dachs des SAP Gardens stellte aufgrund der Größe und speziellen Form der Dachfläche eine erhebliche technische Herausforderung dar. Die leicht gewölbte Struktur führt zu unterschiedlichen Gefällen, wodurch sich das Regenwasser an lediglich drei Tiefpunkten sammelt. Während Gründächer in der Lage sind, eine gewisse Menge Regenwasser zu speichern, wird diese Kapazität bei intensiven Niederschlägen schnell überschritten.
Ohne ein effizientes Entwässerungssystem könnte es zu Wasserstau kommen, der zu statischen Überlastungen der Dachkonstruktion führen würde.
Um das gesammelte Regenwasser sicher abzuleiten, wurden maßgeschneiderte Entwässerungswannen mit integrierten Regel- und Notabläufen entwickelt. Die Regelentwässerung übernimmt die Ableitung des Wassers unter normalen Bedingungen, während die Notentwässerung bei Extremwetter, wie dem am Standort zu erwartenden Jahrhundertregenereignis, aktiv wird. Dies gewährleistet, dass das System selbst bei außergewöhnlichen Regenmengen innerhalb von fünf Minuten eine sichere Ableitung des Wassers ermöglicht.

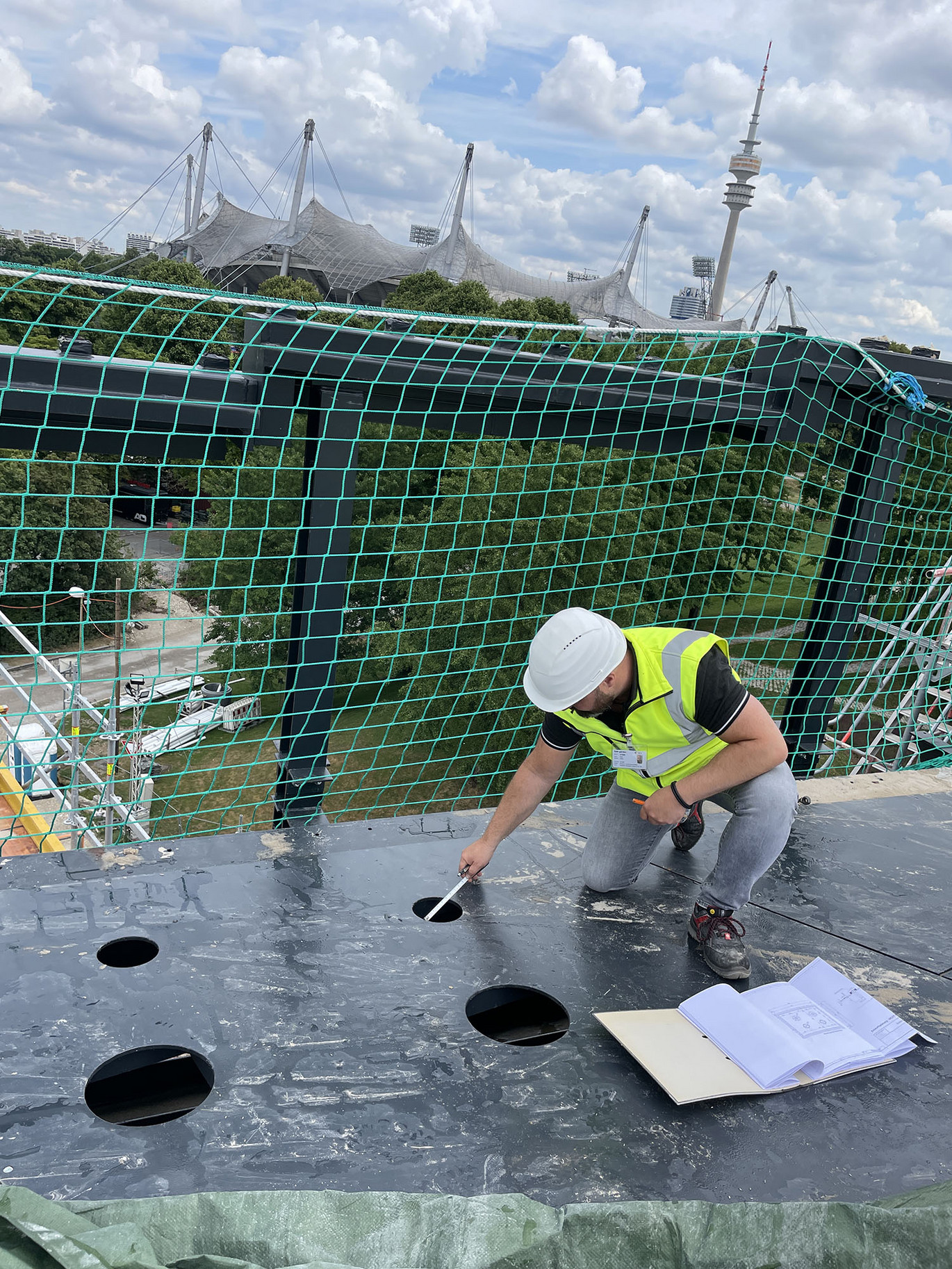

Besonderes Augenmerk wurde bei der Planung auf die Einhaltung baulicher Normen gelegt, insbesondere den geforderten Mindestabstand von 30 cm zu aufsteigenden Bauteilen wie der Attika. Diese Vorgaben stellten hohe Anforderungen an die präzise Dimensionierung und Platzierung der Entwässerungswannen. Vorhandene Durchdringungen für die Entwässerungspunkte erforderten die exakte Vermessung vor Ort, die von der ACO Anwendungstechnik durchgeführt wurde. Dadurch konnten die Wannen auf die individuellen Gegebenheiten des Dachs angepasst werden. Die Größen der Entwässerungswannen variierten je nach Standort und der zu erwartenden Wassermenge – gefertigt wurden sie in den Abmessungen 2149 x 1340 mm, 1940 x 1430 mm und 1490 x 1630 mm.
Jede Entwässerungswanne wurde mit Flachdachabläufen ausgestattet und verfügt über einen umlaufenden Pressdichtungsflansch, der eine sichere Anbindung an die bituminöse Abdichtung des Dachs ermöglicht. Um ein Abrutschen der Substratschicht des Gründachs in die Entwässerungswannen zu verhindern, wurde bauseits eine Winkelkonstruktion installiert, die die Substratschicht stabil hält.
Gründachentwässerung über 3 Tiefpunkte

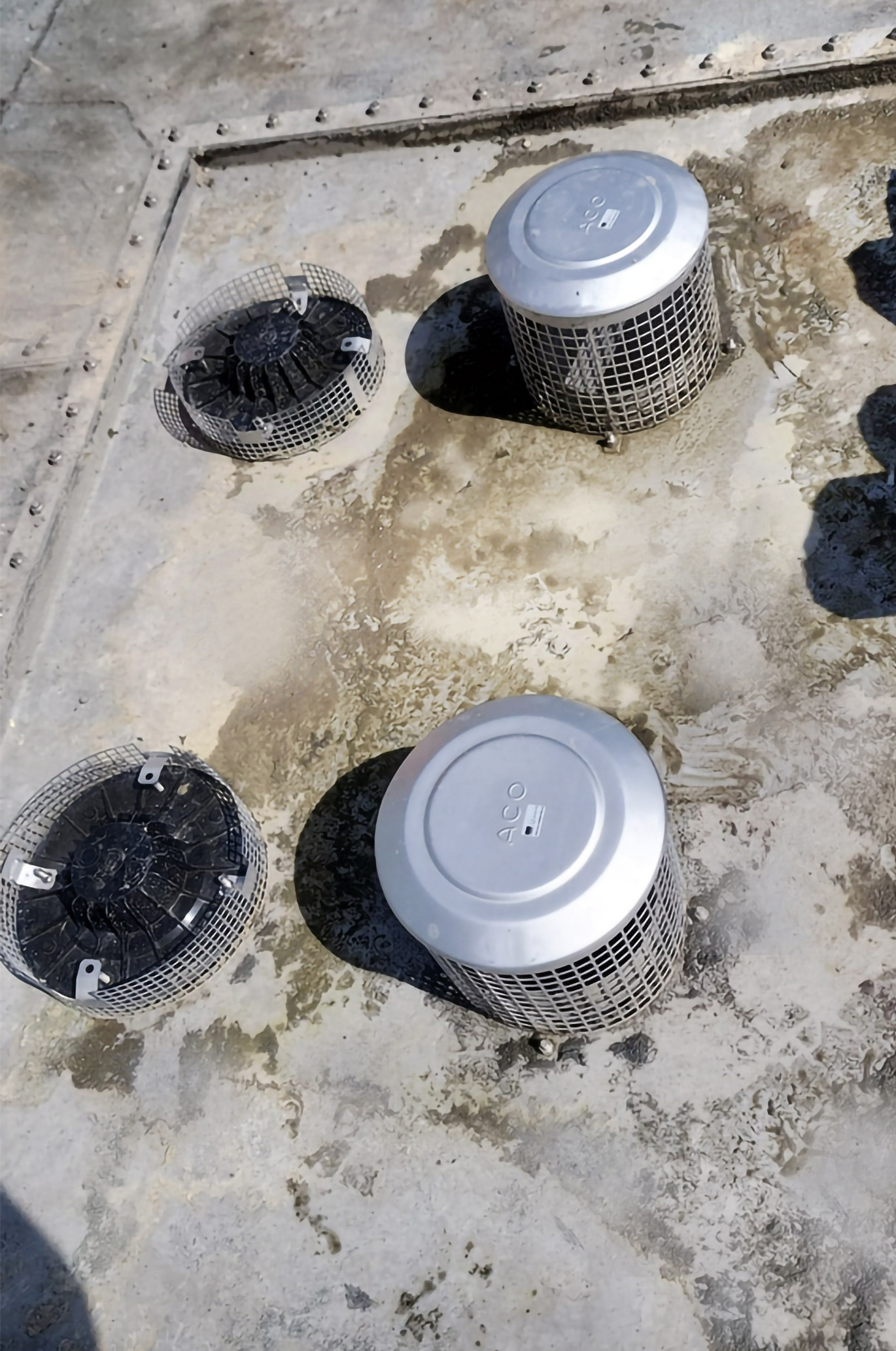

Die Entwässerung des großflächigen, intensiv begrünten Dachs im SAP Garden wurde mit drei Entwässerungswannen und einer Kombination aus leistungsstarken Regel- und Notabläufen an 3 Tiefpunkten realisiert, um eine sichere Wasserableitung unter allen Wetterbedingungen zu gewährleisten. Die Regelentwässerung wurde als Unterdrucksystem mit ACO Jet-Flachdachabläufen konzipiert, während die Notentwässerung durch ACO Spin-Flachdachabläufe als Freispiegelentwässerung ausgeführt ist. Diese duale Lösung garantiert eine zuverlässige Ableitung des Regenwassers, insbesondere bei Starkregenereignissen. Zwei der Entwässerungswannen wurden jeweils mit 2 Dachabläufen zur Hauptentwässerung und 2 Notabläufen ausgestattet, während eine Wanne mit 3 Dachabläufen und 3 Notabläufen konzipiert wurde.
Die Hauptentwässerung erfolgt über ACO Jet-Abläufe in DN 100, die als Unterdruckentwässerung arbeiten. Diese Abläufe sind mit einer Luftschleuse und einem Kiesfang ausgestattet, was eine Verstopfung durch Schmutzeinträge verhindert und einen ungehinderten Wasserabfluss sicherstellt. Mit einer Abflussleistung von bis zu 102,38 l/s ermöglichen die Jet-Abläufe eine effiziente Ableitung selbst großer Wassermengen, die sich an den Tiefpunkten des Dachs sammeln.
Zur Absicherung bei Extremwetter wurden ACO Sonder-Spin-Abläufe in DN 200 als Notentwässerung eingesetzt. Diese Freispiegelentwässerungssysteme können bei einer Anstauhöhe von 55 mm bis zu 230,69 l/s abführen. Sie dienen als Sicherheitsvorkehrung, um sicherzustellen, dass das Dach auch bei einem Jahrhundertregenereignis nicht überlastet wird und das Wasser schnell und zuverlässig abgeleitet werden kann.
Flexibles Rohrsystem zur Anpassung an Dachbewegungen
Eine besondere Herausforderung bei der Entwässerung des SAP Gardens war die dynamische Bewegung des Dachs. Natürliche Einflüsse wie Temperaturausdehnungen, Feuchtigkeitsveränderungen auf dem begrünten Dach und Windlasten können das Dach um bis zu 15 cm anheben oder absenken. Begrünte Dächer speichern große Mengen Wasser, was zu temporären Gewichtszunahmen führen kann. Bei intensiver Wasserspeicherung senkt sich das Dach leicht ab, während das Verdunsten des Wassers wiederum zu einer Gewichtsreduktion und damit zu einer Anhebung des Dachs führen kann. Diese natürlichen Schwankungen wurden in der Planungsphase des Gebäudes sowie bei der Konzeption des Entwässerungssystems sorgfältig berücksichtigt.
Für eine sichere und zuverlässige Entwässerung ist es essenziell, dass das Entwässerungssystem flexibel auf diese Bewegungen des Dachs reagieren kann. Nur so wird gewährleistet, dass das Regenwasser auch bei strukturellen Verschiebungen effektiv abgeführt wird. Um die dynamischen Dachbewegungen auszugleichen, setzte der Verarbeiter in Absprache mit ACO Haustechnik auf ein flexibles Rohrleitungssystem. Hierbei wurden industrielle Panzerschläuche an den Ablaufstutzen der Entwässerungswannen eingesetzt, die in Kombination mit dem GM-X-Rohrsystem aus verzinktem Stahl die notwendige Flexibilität bieten.
Die Hauptentwässerung erfolgt über das GM-X-Rohr in DN 100 bis DN 150, während für die Freispiegelentwässerung Rohre bis DN 300 zum Einsatz kommen. Diese Konstruktion sorgt dafür, dass die Rohrleitungen sich den Bewegungen des Dachs anpassen können, ohne ihre Funktionalität oder Dichtheit zu verlieren. So bleibt das Entwässerungssystem auch bei starken Dachbewegungen jederzeit einsatzbereit und schützt die Struktur vor Wasserschäden.
