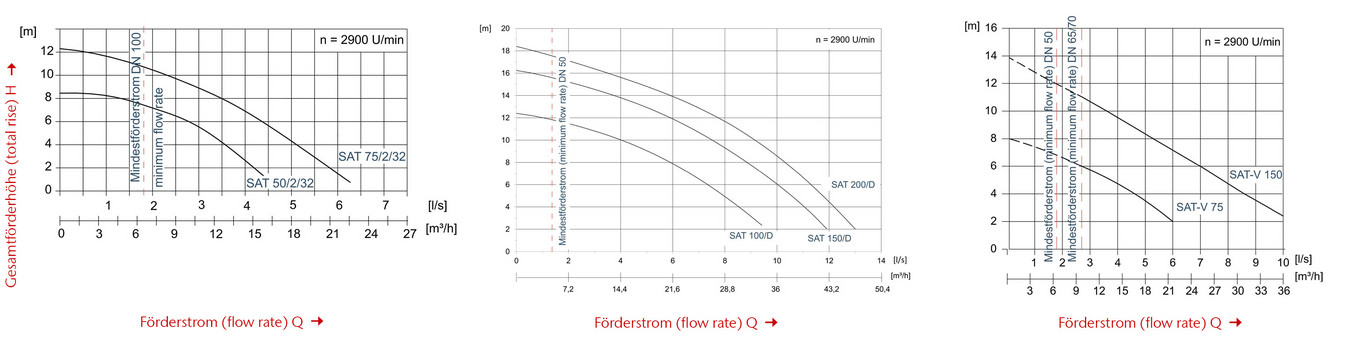

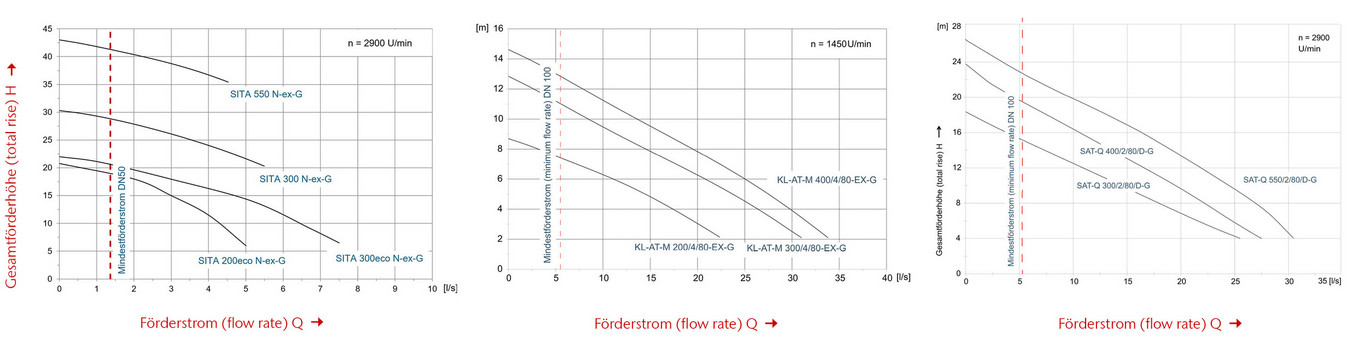

Leistungsdiagramme "Tauchpumpen zu Powerlift Pumpenset für bauseitige Schächte"

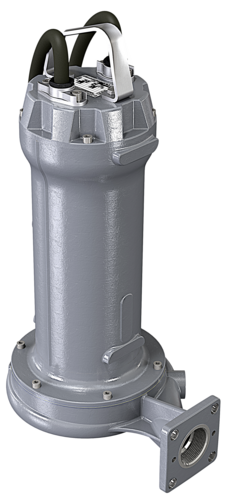

Tauchpumpe
Produktinformationen
- Anwendungsbereiche:
- Industrieller, kommunaler und privater Sektor
- Tauchpumpengehäuse aus GG
Das Problem: Die Montage von Einzelbauteilen als Pumpenlösung
Aufgrund von konstruktiven Gegebenheiten ist es in Gewerbe- oder Wohnbauten oftmals nicht möglich, Pumpenschächte in Boden- oder Kellerplatten einzusetzen. Zur Ableitung von verschiedenen Abwässern werden daher Betonschächte in den Bodenaufbau eingeplant und ausgeführt. Sind in diesen bauseitigen Betonschächten nun Pumpanlagen einzuplanen, so ist dies oft mit erheblichen Planungs- und Montageaufwand verbunden:
Passende Pumpen sind auszuwählen, Rohrelemente für die Druckleitung sind aufeinander abzustimmen, eine funktionierende Steuerung für die Pumpen muss mühselig gefunden werden, und die Montage/Demontage sowie die Dichtheit aller Komponenten ist abhängig von den Schachtabmessungen zu gewährleisten. Bei solchen Zusammenstellungen von Rohrleitungselementen muss daher sauber gearbeitet werden, ansonsten sind Leckagen, Undichtigkeiten und Fehlfunktionen der Gesamtanlage sehr wahrscheinlich.
Die Lösung: ACO Pumpensets für bauseitige Montage
Montage in eckigen oder runden Betonschächten
Bauseitige Betonschächte können sowohl in runder oder eckiger Form ausgeführt sein. Die ACO Pumpensets eignen sich sowohl zur Montage in eckigen wie auch zur Montage in runden Betonschächten. Abhängig von der Schachtgröße können zudem auch Pumpensets in Duo-Ausführung montiert werden. ACO Haustechnik bietet hierfür eine Kombinationsübersicht aller Pumpenset-Konfigurationen an. In dieser Übersicht sind die Mindestabmessungen der benötigten Schächte aufgelistet.
Einfaches Einsetzen der Pumpen in vormontierte Installlationssets
Zur einfachen Montage und Demontage verfügen die Pumpensets über ein kombiniertes Unterwasser-Kupplungssystem mit Gleitrohren. Den Pumpen liegt eine jeweils vier Meter lange Kette bei, und dadurch lassen sich die Pumpen schnell und werkzeuglos im Schacht montieren bzw. demontieren. Der im Pumpenset verbaute Rückflussverhinderer übernimmt die Rolle der vorgeschriebenen Rückstausicherung gemäß der einschlägigen Produktnorm.
Pumpensteuerung vorbereitet zum Anschluss der Pumpentechnik
Alle auswählbaren Tauchpumpen aus dem Produktsortiment von ACO Haustechnik werden werksseitig mit einer zehn Meter lange Verkabelung ausgeliefert. Die zugehörigen ACO Schaltgeräte zur Steuerung und Überwachung lassen sich über diese Verkabelung problemlos auf der Baustelle mit der Pumpentechnik verbinden.
Die Zusammenstellung von individuellen Pumpensets in nur vier Schritten
Das modulare Baukastensystem der ACO Pumpensets erlaubt eine flexible Kombination verschiedener Druckleitungssets, Pumpen und Schaltgeräte. Dadurch lässt sich für nahezu jeden Anwendungsfall die optimale Lösung schnell projektieren. Ist eine weitergehende Signalweiterleitung bei Anlagenstörung gewünscht, können die Schaltgeräte der Pumptechnik optional mit weiteren Warneinrichtungen kombiniert werden. Durch die Verbindung mit einer Alarmanlage mit GSM-Modul ist sogar eine Weiterleitung der Alarm-Meldung über eine SMS-Nachricht auf Mobiltelefone möglich.
(1) Auswahl des Installationssets
Das Hauptauswahlkriterium für das Montageset stellt der gewünschte Druckleitungsanschluss dar; dieser ist entweder für Druckleitungen DN 50 oder DN 100 wählbar.
Abhängig von der gewünschten Pumpenanzahl können die Installationssets für Einzel- oder Doppelpumpsysteme gewählt werden.
(3) Auswahl der Steuerung
Zum Betrieb der Pumpen wird das bewährte Schaltgerät ACO MultiControl verwendet. Diese Schaltgeräte können werksseitig bereits mit einer Staudruckglocke mit zehn Meter langen Pneumatik-Schläuchen zur Ansteuerung der Pumptechnik ausgestattet werden. Es ist natürlich auch möglich, eine Aktivierung der Pumptechnik über den von ACO Haustechnik erhältlichen Druckaufnehmer über ein Elektrokabel durchzuführen.
(4) Auswahl von optionalen Signalanlagen
Alle ACO MultiControl Schaltgeräte sind selbstverständlich mit weiteren Signalanlagen kombinierbar; daher befinden sich neben Blitzleuchten auch Signalhupen und weitere externe Signalanlagen im Lieferprogramm, die kompatible mit allen MultiControl Schaltgeräten sind.
Mit dem ACO Auslegungsprogramm für Pumpstationen zur passenden Pumpenlösung
Je nach Anwendungsfall stehen Tauchpumpen zur Entwässerung von Regenwasser, Grauwasser oder fäkalienhaltigem Abwasser zur Auswahl. Diese weisen verschiedene Maximalwerte für mögliche Förderhöhen und Volumenströme auf. Über das ACO Auslegungsprogramm für Pumpstationen kann eine passende Pumpenlösung ermittelt werden, wobei über die Angabe der Schachtabmessungen selbstverständlich auch die nötigen Pumpvolumina prüfbar sind. Das Auslegungsprogramm verwendet zur Kalkulation ausschließlich normierte Berechnungsparameter, die in DIN EN 12056 festgelegt wurden und sich über Jahre in der Praxis bewährt haben.
