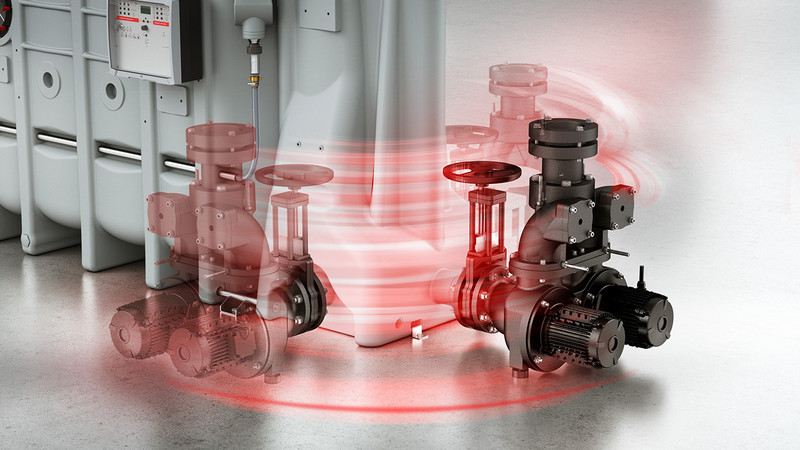

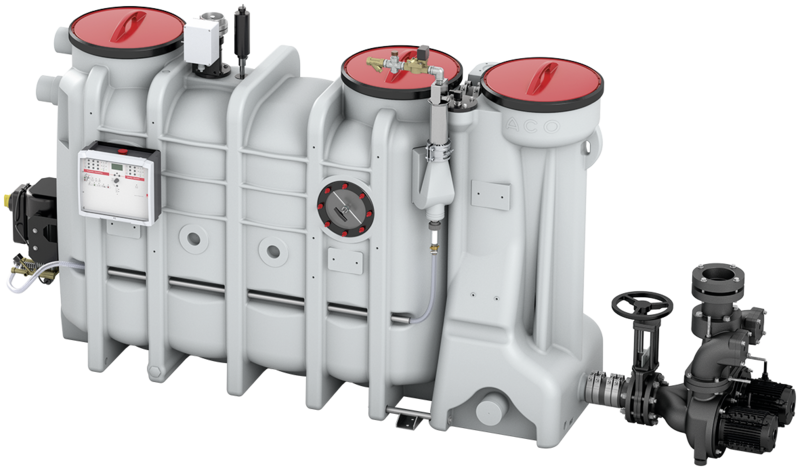

Die LipuSmart Pumpentechnik lässt sich flexibel an 3 Seiten des Behälters montieren.

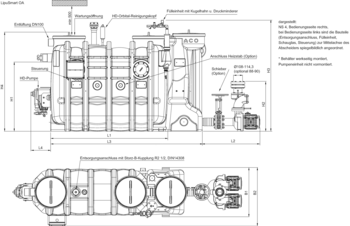

| Nenngröße | Abmessungen | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | L2 | L3 | L4 | H1 | H2 | H3 | H4 | B1 | B2 | D | |
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |
| NS 2 | 1100 | 800 | 1625 | 300 | 1055 | 753 | 1680 | 1500 | 742 | 880 | 110 |
| NS 3 | 1450 | 800 | 1975 | 300 | 1055 | 753 | 1680 | 1500 | 742 | 880 | 110 |
| NS 4 | 1760 | 800 | 2285 | 300 | 1055 | 753 | 1680 | 1500 | 742 | 880 | 110 |
| NS 5,5 | 1760 | 835 | 2287 | 300 | 1250 | 753 | 1880 | 1700 | 960 | 1130 | 160 |
| NS 7 | 1960 | 835 | 2487 | 300 | 1250 | 753 | 1880 | 1700 | 960 | 1130 | 160 |
| NS 8,5 | 2250 | 835 | 2777 | 300 | 1250 | 753 | 1880 | 1700 | 960 | 1130 | 160 |
| NS 10 | 2450 | 835 | 2977 | 300 | 1250 | 753 | 1880 | 1700 | 960 | 1130 | 160 |

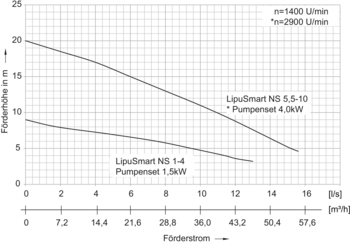

| Typ | Förderhöhe | Förderstrom Q bei Gesamtförderhöhe H | Fördermedien-Temperatur | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 m | 6 m | 8 m | 10 m | 12 m | 14 m | 16 m | 18 m | Normal | Maximal | ||
| [m] | [l/s] | [l/s] | [l/s] | [l/s] | [l/s] | [l/s] | [l/s] | [l/s] | [°C] | [°C] | |
| Pumpenset 1,5 kW | 3 – 9 | 11,2 | 7,5 | 1,9 | 40 | 65 | |||||
| Pumpenset 1,5 kW | |||||||||||
| Pumpenset 4,0 kW | 5 – 20 | 14,3 | 12,6 | 10,8 | 9,4 | 7,0 | 5,0 | 2,7 | 40 | 65 | |
| Pumpenset 4,0 kW | |||||||||||
Blitzleuchte
Blitzleuchte
Fettschichtdicken-Messgerät
Heizstab
ACO Ozone-System
Set besteht aus:
Fernbedienung
Signalanlage mit GSM-Modul
Verlängerungskabel für Antenne GSM Modul
Signalanlage
Signalhupe
Heizstab
Anschlusskasten
Unterputzrahmen
Storzkupplung für Pendelgasleitungen
Anschlusskasten
Unterputzrahmen
Anschlusskasten
Unterputzrahmen
Grobfang DN 100
Grobfang DN 150
Handmembranpumpe R 1½"
Anschlussstutzen Lüftung
Zulaufstutzen DN 50
Absperrschieber R 1½"
Dreiwegehahn R 1½"
Absperrschieber
Absperrschieber DN 80 für Druckseite
Absperrschieber
Absperrschieber
Flanschanschlussteil
Flanschanschlussteil
Zulauf-/Absperrschieber DN 100
Zulauf-/Absperrschieber DN 150
Rundschnurring
Betriebstagebuch
LipuSmart App

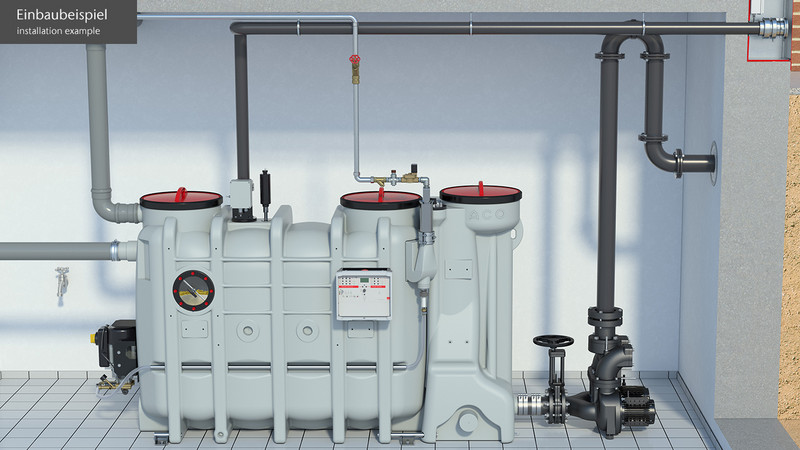

Mit der Installation einer Hebeanlage hinter einem Fettabscheider gehen zahlreiche Planungs- und Installationsschritte einher. Zwischen den Komponenten müssen Rohrleitungen verlegt werden, dabei darf die Probenahmeeinheit nicht außeracht gelassen werden. Bei ACO LipuSmart sind der Rückstauschutz durch die bereits installierte Hebeanlage sowie die Probenahme im Produkt integriert. Dies ermöglicht eine deutlich kürzere Gesamtinstallation (bis zu 25% gegenüber Einzelkomponenten). Die Minimierung der Gesamtlänge kommt auch der benötigen Mindestlänge der nach DIN 4040-100 geforderten Beruhigungsstrecke entgegen, die wiederum die Abscheidewirkung verbessert. Da sich die Pumpentechnik vom Sammelbehälter der Hebeanlage nicht nur stirnseitig, sondern auch am passenden Anschlussstutzen in Fließrichtung links oder rechts montieren lässt, kann die Länge der Gesamtinstallation bei extremen Einbausituationen nochmals verringert werden.
Im Neubau sowie im Sanierungsfall spielt die Anzahl der zu verlegenden Rohrleitungen eine entscheidende Rolle. Durch die kompakte Gesamtanlage wird bei der Planung von LipuSmart nur eine Lüftungsleitung benötigt, das vereinfacht nicht nur die Planung, sondern minimiert auch die Baukosten. Ebenso lässt sich LipuSmart problemlos in die Gebäudeleittechnik integrieren und durch die Steuerung aller Anlagenkomponenten mittels einer Gesamtanlagensteuerung, kann auf ein weiteres Steuerungsgerät sowie dessen Installation verzichtet werden.

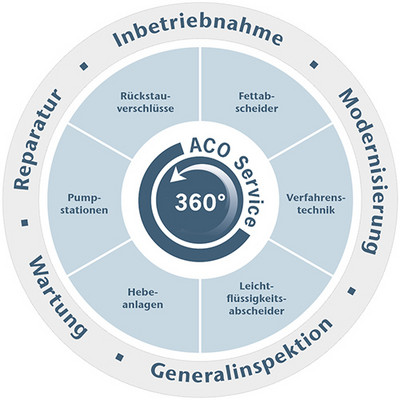

Von der Schweißung geteilter Abscheider direkt auf der Baustelle, über die Fertigmontage von Anlagenkomponenten, der Generalinspektion, Wartung und Reparatur bis hin zu Modernisierungen und Anlagenumbau – bei ACO erhalten Sie alles aus einer Hand. Die hohe Servicequalität der ACO Serviceprofis gewährleistet Ihnen höchste Betriebssicherheit mit hoher Kostentransparenz durch pauschalierte Standarddienstleistungen. Ein dauerhaft zuverlässiger Betrieb einer Anlage ist nur bei ordnungsgemäßer Wartung in regelmäßigen Intervallen sichergestellt. Die Regelung erfolgt durch die jeweiligen DIN- / EN-Normen, die untenstehende Auflistung zeigt diese für die wichtigsten Anlagengruppen.
Liegt der Ruhewasserspiegel des Fettabscheiders unterhalb der Rückstauebene so ist eine entsprechende Rückstausicherung (Hebeanlage) gemäß DIN EN 12050 zu planen. Bei LipuSmart ist diese Schutzfunktion integriert, wodurch sich die Planung und Auslegung erheblich vereinfachen. Im Neubau sowie in der Sanierung spielt die Anzahl der zu verlegenden Rohrleitungen eine entscheidende Rolle. Durch die kompakte Gesamtanlage wird bei der Planung von LipuSmart nur eine Lüftungsleitung benötigt. Das vereinfacht nicht nur die Planung, sondern minimiert auch die Baukosten. LipuSmart kann über Modbus problemlos in die Gebäudeleittechnik integriert werden. Die Steuerung aller Anlagenkomponenten erfolgt mittels einer Gesamtanlagensteuerung und ermöglicht so eine permantene Überwachung der Anlage.
LipuSmart reduziert den Aufwand für Planung und Auslegung auf eine einzige Entscheidung: für ein Produkt, das leistungsstarke Abscheide- und Pumpentechnik mit anspruchsvollem Komfort vereint.
LipuSmart ist die zeitsparende und planungssichere Wahl,
Durch die kompakte Bauweise sind das Einbringen und die Installation von LipuSmart im Vergleich zu anderen Abscheidersystemen stark vereinfacht. Eine Zwischenverrohrung von Fettabscheider, Probenahmetopf und Hebeanlage entfällt. Darüber hinaus muss nur noch eine, statt bisher zwei Lüftungsleitungen für die Gesamtanlage installiert werden. Dies vereinfacht nicht nur die Installation von LipuSmart, sondern löst auch speziell in der Sanierungspraxis das Platzproblem. Alle Steuerungskomponenten von LipuSmart sind perfekt aufeinander abgestimmt. Mittels Plug&Play werden die Komponenten verbunden und die Anlage kann über die Steuerung direkt in Betrieb genommen werden. Eine Einrichtung durch den Elektriker entfällt. In beengten Raumsituationen bietet LipuSmart durch die Variabilität der Pumpeneinheit verschiedene Aufstellmöglichkeiten, die direkt vor Ort angepasst werden können.
Ein Produkt so zu konzipieren, dass es sicher in der Planung und Auslegung ist, ist eine Herausforderung. Die einzelnen Komponenten so aufeinander abzustimmen, dass es ebenso sicher und einfach zu installieren ist, eine weitere.
LipuSmart vereint beides,
Situationsgerechte Planung bedeutet jedes Mal individuell zu entscheiden. Hierbei schränken starre Standardlösungen notwendige Handlungsspielräume ein. Deshalb ist LipuSmart flexibel konstruiert.
Selbstverständlich ist LipuSmart in allen marktüblichen Fettabscheider-Ausbaustufen erhältlich. Die Pumpentechnik lässt sich flexibel montieren und definiert somit den bauseitigen Installationsspielraum neu.
In Sachen Performance startet LipuSmart von der Poleposition und baut seinen Vorsprung durch zahlreiche optionale Features aus:
