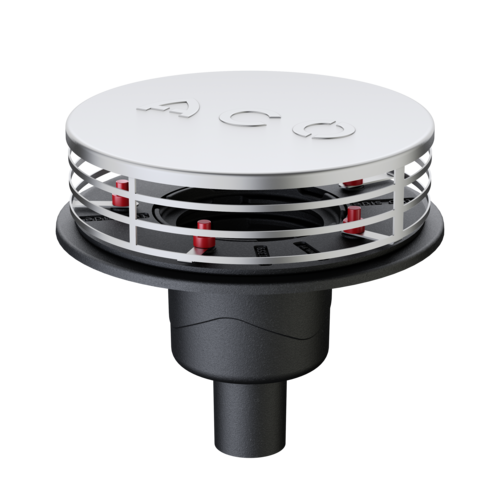

Ablaufkörper Passavant Jet, DN 50 | Unterdruckentwässerung
Produktvorteile
- Dauerhafte Beständigkeit
- Wartungsfreundlich
- 100 % UV-beständig
- Flexiblität bei der Abdichtung
- PVC/PE/PP/Bitumen
- Variabler Einbau
- Höhenausgleich bauseits durch Ausgleichsring aus Gusseisen
- Wenige Bauteile, kompakte Bauform
- Kernbohrungsdurchmesser nur 160 mm
Produktinformationen
- Aus Gusseisen
- Mit Anstrich (Transportschutz)
- Baustoffklasse A1, nicht brennbar
- Geprüft gemäß DIN 1253‑2
- Mit Pressdichtungsflansch
- Mit Sickeröffnungen
- Mit Funktionsteil
| Nennweite | Ausführung | DIN EN 1253‑2 | Kiesfang | Aufsatzrahmen mit Rost ∅200 mm | Aufsatzrahmen mit Rost 200x200 mm | Staurohr für Notentwässerung |
| DN | l/s | l/s | l/s | l/s | l/s | |
| 50 | 1-teilig | 6 | 9,2 | 9,3 | 9,3 | 9,3 |

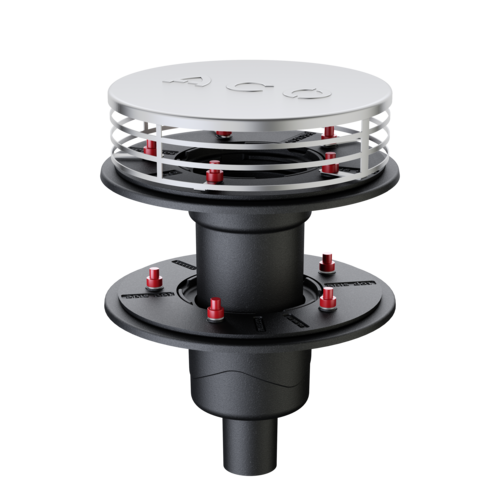

| 2-teilig | 6 | 9,3 | 9,3 | 9,3 | 9,3 | |
| 80 | 1-teilig | 14 | 17,0 | – | 17,0 | 17,0 |
| 2-teilig | 14 | 17,0 | – | 17,0 | 17,0 |

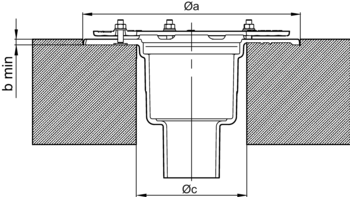

| Nennweite | øa | øb | øc | Beschreibung | Artikel-Nr. |
|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | |||
| DN 50 | 330 | 10 | 160 | Für Ablaufkörper ohne Isolierkörper | 7037.10.12 |
| DN 50 | 330 | 40 | 160 | Für Ablaufkörper mit Isolierkörper | 7037.10.12 |
Oberteil zu Ablaufkörpern Passavant Spin
ACO Covecta-Abdeckbleche
Aufsätze und Roste für Dachabläufe
Flachdachheizung
Passend für
- Flachdachablauf Variant-Flex aus Edelstahl
- DN 50 – DN 100, Stutzenneigung: 90°/0°
- Brandschutzabläufe Jet/Spin- Serie aus Edelstahl
- DN 70 – DN 100
- Attikaablauf Spin/Jet aus Edelstahl
- 45° und 90°
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 70 – DN 100
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 50
Beschreibung
- Netzanschluss: 220 – 240 V AC
- Schutzart: IP 67
- Anschlussleitung
- H05RN-F2x1,0
- Länge: 1 m
- Bauhöhe: 95 mm
- Nennleistung: 25 W
- Gewicht: 0,3 kg
- Nettopreis 01.01.2025 in €: 418,37 €
- Rabattgruppe: 1
Flachdachheizung inkl. Thermostat
Passend für
- Flachdachablauf Variant-Flex aus Edelstahl
- DN 50 – DN 100, Stutzenneigung: 90°/0°
- Brandschutzabläufe Jet/Spin- Serie aus Edelstahl
- DN 70 – DN 100
- Attikaablauf Spin/Jet aus Edelstahl
- 45° und 90°
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 70 – DN 100
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 50
Beschreibung
- Netzanschluss: 220 – 240 V AC
- Schutzart: IP 67
- Anschlussleitung
- H05RN-F2x1,0
- Länge: 1 m
- Bauhöhe: 95 mm
- Nennleistung: 25 W
- Gewicht: 0,3 kg
- Nettopreis 01.01.2025 in €: 488,99 €
- Rabattgruppe: 1
Isolierkörper für Oberteil
Passend für
- Oberteil aus Gusseisen
- DN 50/DN 70/DN 100
- Stutzenneigung: 90°
Beschreibung
- Aus PUR
- Gewicht: 1,4 kg
- Nettopreis 01.01.2025 in €: 156,22 €
- Rabattgruppe: 1
Isolierkörper für Ablaufkörper
Passend für
- Flachdachablauf Passavat Jet aus Gusseisen
- DN 50
- Stutzenneigung 90°
Beschreibung
- Aus PUR
- Gewicht: 0,4 kg
- Nettopreis 01.01.2025 in €: 202,23 €
- Rabattgruppe: 1
Schalungshilfe
Passend für
- ACO Flachdachablauf Passavant Spin
- DN 70/DN 100 mit Isolierkörper/Fit-in
- ACO Flachdachablauf Passavant Jet
- DN 50 mit Isolierkörper
Beschreibung
- Schalungshilfe aus Polystyrol (PS)
- Scheibe und Fixierschrauben aus Stahl verzinkt
- Schraubenlängen M8x200 mm, M8x260 mm, M8x300 mm
- Punktgenaue Positionierung und einfache Fixierung
- Stufenlos kürzbar an den Markierungslinien
- Keine nachträglichen Stemmarbeiten in der Betondecke notwendig
- Nettopreis 01.01.2025 in €: 59,71 €
- Rabattgruppe: 1
Höhenverstellring
Passend für
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 70/DN 100
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 50
- Parkdeckabläufe Passavant aus Gusseisen
- Rost mit Rahmen
- 7000.08.02
- 7000.44.02
Beschreibung
- Aus Gusseisen, mit Anstrich
- Belastungsklasse: M 125
- Höhenverstellbarkeit: 25 – 40 mm
- Gewicht: 1,3 kg
- Nettopreis 01.01.2025 in €: 42,91 €
- Rabattgruppe: 1
Höhenverstellring
Passend für
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 70/DN 100
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 50
- Parkdeckabläufe Passavant aus Gusseisen
- Rost mit Rahmen
- 7000.08.02
- 7000.44.02
Beschreibung
- Aus Gusseisen, mit Anstrich
- Belastungsklasse: M 125
- Höhenverstellbarkeit: 45 – 60 mm
- Gewicht: 1,9 kg
- Nettopreis 01.01.2025 in €: 42,91 €
- Rabattgruppe: 1
Kiesfang
Passend für
- Flachdachabläufe aus Gusseisen
- Passavant Spin DN 70/DN 100
- Spin DN 70
- Passavant Jet DN 50
Beschreibung
- Aus Edelstahl
- Mit abnehmbarem Deckel
- Nettopreis 01.01.2025 in €: 134,82 €
- Rabattgruppe: 1
Höhenausgleich
Passend für
- Kiesfang
- 7000.12.00
- 7000.02.00
Beschreibung
- Aus Edelstahl
- Mit 2 Befestigungsschrauben
- Höhe: 65 mm
- Nur in Verbindung mit Kiesfang einsetzbar
- Gewicht: 0,3 kg
- Nettopreis 01.01.2025 in €: 76,61 €
- Rabattgruppe: 1
Staurohr
Passend für
- Flachdachabläufe Jet
- DN 50
Beschreibung
- Zur Umrüstung des Ablaufkörpers DN 50 in einen Notüberlauf
- Mit Lippendichtring
- Für 1-/2‑teilige Ausführung
- Gewicht: 1 kg
- Nettopreis 01.01.2025 in €: 143,38 €
Flanschdichtungs-Set
Passend für
- Flachdachablauf Variant-Flex aus Edelstahl
- DN 50 – DN 125; Stutzenneigung: 90°/0°
- Oberteil aus Edelstahl
- DN 50 – DN 100, DN 125, 90°
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 70/DN 100
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 50
Beschreibung
- Bestehend aus:
- 1 Flanschdichtung für Losflansch
- 1 Flanschdichtung für Festflansch
- Dicke: 4 mm
- EPDM
- Gewicht: 0,4 kg
- Nettopreis 01.01.2025 in €: 24,40 €
- Rabattgruppe: 1
Flanschdichtungs-Set
Passend für
- Flachdachablauf Variant-Flex aus Edelstahl
- DN 50 – DN 125; Stutzenneigung: 90°/0°
- Oberteil aus Edelstahl
- DN 50 – DN 100, DN 125, 90°
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 70/DN 100
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 50
Beschreibung
- Bestehend aus:
- 1 Flanschdichtung für Losflansch
- 1 Flanschdichtung für Festflansch
- Dicke: 4 mm
- PVC-weich
- Gewicht: 0,4 kg
- Nettopreis 01.01.2025 in €: 39,80 €
- Rabattgruppe: 1
Flanschdichtungs-Set
Passend für
- Flachdachablauf Variant-Flex aus Edelstahl
- DN 50 – DN 125; Stutzenneigung: 90°/0°
- Oberteil aus Edelstahl
- DN 50 – DN 100, DN 125, 90°
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 70/DN 100
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 50
Beschreibung
- Bestehend aus:
- 1 Flanschdichtung für Losflansch
- 1 Flanschdichtung für Festflansch
- Dicke: 4 mm
- NBR/SBR
- Gewicht: 0,5 kg
- Nettopreis 01.01.2025 in €: 24,18 €
- Rabattgruppe: 1
Lippendichtring
Passend für
- Oberteil zu Flachdachabläufe Passavant Spin aus Gusseisen
- DN 70/DN 100
- Oberteil zu Flachdachabläufe Passavant Jet aus Gusseisen
- DN 50
- Staurohr für Notüberlauf 7047.10.55, 7033.10.52
- Oberteil zu Flachdachabläufen Spin
- DN 70
- Finor 2-teilig aus Gusseisen
Beschreibung
- Durchmesser: 136 mm
- Gewicht: 0,1 kg
- Nettopreis 01.01.2025 in €: 27,82 €
- Rabattgruppe: 1
