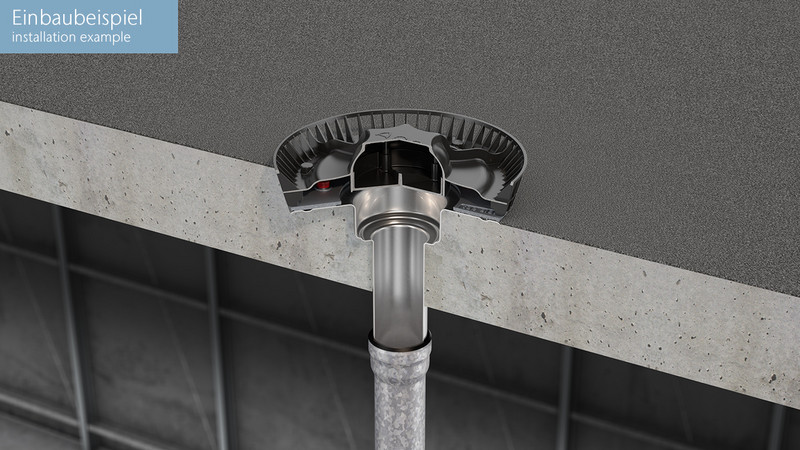

ACO Flachdachkomplettablaeufe Variant-jet 2-teilig Zur Unterdruckentwaesserung 589904

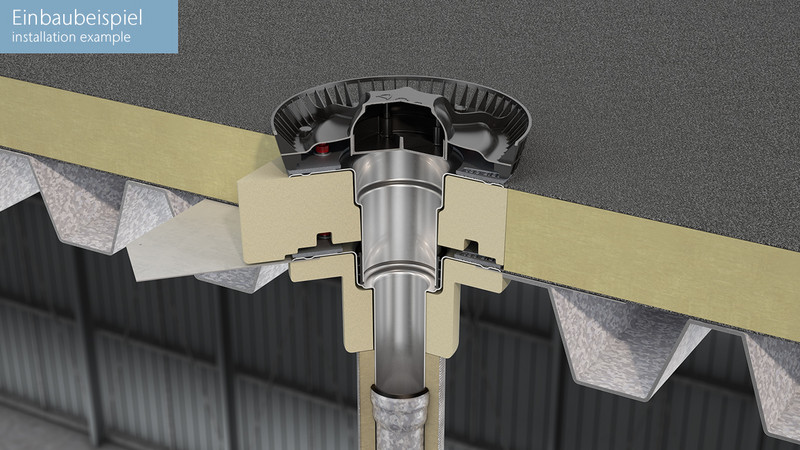

ACO Flachdachkomplettablaeufe Variant-jet 2-teilig Zur Unterdruckentwaesserung 589906

ACO Flachdachkomplettabläufe Variant-Jet – 2-teilig zur Unterdruckentwässerung

Produktvorteile

  • Kompakte Bauform: Kleine Aussparungsmaße
  • Dauerhafte Beständigkeit, 100%ige UV-Beständigkeit
  • Wartungsfreundlich
  • Flexibilität bei der Abdichtung
  • PVC-/FPO-/Bitumen-Bahnen
  • Als Notentwässerung einsetzbar

Produktinformationen

  • Flachdachablauf gemäß DIN EN 1253‑2
  • Anwendung: Unterdruckentwässerung
  • Aus Edelstahl, Werkstoff 1.4301
    • Baustoffklasse A1 nicht brennbar
  • Mit Luftschleuse
  • Mit Pressdichtungsflansch für Abdichtung mit 1 Abdichtungsbahn
  • Verwendbar für 2 Dichtungsebenen

Infobox

Flachdachabläufe mit Brandschutz finden Sie unter:

Brandschutzabläufe aus Edelstahl für Unterdruckentwässerung

Stutzenneigung: 90°

KiesfangkorbDämmungNennweiteAussparungGewichtArtikel-Nr.Preis/Stk.

01.01.2025

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
[mm][kg]
BildLuftschleuseUngedämmtDN 50260 x 1908,41619.20.60374,50 €13
DN 70260 x 1908,61639.20.60385,20 €13
DN 100260 x 1908,91659.20.60406,60 €13
BildLuftschleusePUR-IsolierkörperDN 50260 x 1908,71619.23.60438,70 €13
DN 70260 x 1908,81639.23.60449,40 €13
DN 100260 x 1909,21659.23.60470,80 €13
BildLuftschleusePUR-Isolierkörper, beheiztDN 50260 x 1908,91619.23.90385,20 €13
DN 70260 x 1909,11639.23.90695,50 €13
DN 100260 x 1909,41659.23.90716,90 €13

Abflusswerte Variant Flex -Jet Komplett

Unterdruckentwässerung - Anstauhöhe: 55 mmLuftschleuse
NennweiteStutzenneigungAusführungHauptentwässerungAbflussleistung​NotentwässerungAbflussleistung
DN​l/sPDFl/sPDF
DN 5090°2-teilig8,8 l/s8,8 l/s
DN 7019,2 l/s17,8 l/s
DN 10031,5 l/s23,4 l/s

Dachdichtungsbahnen für Flachdachabläufe aus Edelstahl

Staurohr für Notüberlauf Variant-Jet (Unterdruckentwässerung)

Passend für
  • Flachdachablauf Variant-Flex DN 50-DN 100
  • Oberteil: DN 50-DN 100
Beschreibung
  • Anstauring aus Edelstahl, 1.4301
  • Luftschleuse aus PP
  • Mit Lippendichtung aus NBR
  • Nettopreis 01.01.2025 in €: 149,80 €
  • Rabattgruppe: 13
Artikel-Nr.
1590.00.03

Isolierkörper

Passend für
  • ACO Flachdachablauf Variant-Flex DN 50
Beschreibung
  • Für Ablauftopf mit Rohrstutzen
  • DN 50, Länge: 330 mm
  • Aus Steinwolle
  • Alukaschiert
  • Nicht brennbar
  • Gewicht: 0,8 kg
  • Nettopreis 01.01.2025 in €: 120,00 €
  • Rabattgruppe: 13
Artikel-Nr.
1510.94.00

Isolierkörper

Passend für
  • ACO Flachdachablauf Variant-Flex DN 70
Beschreibung
  • Für Ablauftopf mit Rohrstutzen
  • DN 70, Länge: 330 mm
  • Aus Steinwolle
  • Alukaschiert
  • Nicht brennbar
  • Gewicht: 1,2 kg
  • Nettopreis 01.01.2025 in €: 125,00 €
  • Rabattgruppe: 13
Artikel-Nr.
1530.94.00

Isolierkörper

Passend für
  • ACO Flachdachablauf Variant-Flex DN 100
  • Oberteil zu Flachdachablauf Variant-Flex DN 50 – DN 100
Beschreibung
  • Für Ablauftopf mit Rohrstutzen
  • DN 100, Länge: 330 mm
  • Aus Steinwolle
  • Alukaschiert
  • Nicht brennbar
  • Gewicht: 1 kg
  • Nettopreis 01.01.2025 in €: 130,00 €
  • Rabattgruppe: 13
Artikel-Nr.
1550.94.00

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN 125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • EPDM
  • Gewicht: 0,4 kg
  • Nettopreis 01.01.2025 in €: 24,40 €
  • Rabattgruppe: 1
Artikel-Nr.
5169.20.26

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN 125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • PVC-weich
  • Gewicht: 0,4 kg
  • Nettopreis 01.01.2025 in €: 39,80 €
  • Rabattgruppe: 1
Artikel-Nr.
5169.30.26

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN 125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • NBR/SBR
  • Gewicht: 0,5 kg
  • Nettopreis 01.01.2025 in €: 24,18 €
  • Rabattgruppe: 1
Artikel-Nr.
5169.40.26

Schalungshilfe

Passend für
  • ACO Flachdachablauf Variant-Flex
    • DN 50-DN 100 mit Isolierkörper
Beschreibung
  • Schalungshilfe aus Polystyrol(PS)
  • Scheibe und Fixierschrauben aus Stahl verzinkt
  • Schraubenlängen
    • M8x200 mm
    • M8x260 mm
    • M8x300 mm
  • Punktgenaue Positionierung und einfache Fixierung
  • Stufenlos kürzbar an den Markierungslinien
  • Nettopreis 01.01.2025 in €: 59,92 €
  • Rabattgruppe: 13
Artikel-Nr.
1500.06.00

Aufnahmeblech für Trapezblechdach

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
  • DN 50 - DN 100
  • Stutzenneigung 90°
Beschreibung
  • Material: Stahlblech verzinkt
  • Dicke : 1,5 mm
  • Nennweite: DN 50 - DN 100
  • Gewicht: 3,9 kg
  • Nettopreis 01.01.2025 in €: 58,00 €
  • Rabattgruppe: 13
Artikel-Nr.
1590.02.00

Aufnahmeblech für Trapezblechdach

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
  • DN 125
  • Stutzenneigung 90°
Beschreibung
  • Material: Stahlblech verzinkt
  • Dicke : 1,5 mm
  • Nennweite: DN 125
  • Gewicht: 3,8 kg
  • Nettopreis 01.01.2025 in €: 58,00 €
  • Rabattgruppe: 13
Artikel-Nr.
1570.02.00

Ein Ablauf – zwei Anwendungen

Ein Flachdachablauf - geeignet für Freispiegel- und Unterdruckentwässerung. Der Flachdachablauf Variant-Flex ist für die unterschiedlichsten Einbausituationen geeignet – egal ob für Freispiegelentwässerung oder für Unterdruckentwässerung. Der Flachdachablauf Variant-Flex wird variabel eingesetzt. Je nach Anwendungsfall wird bei Freispiegelentwässerung der Kiesfang auf den Flachdachablauf aufgesetzt und bei Unterdruckentwässerung die Luftschleuse.

Bei der Freispiegelentwässerung wird der Kiesfang werkzeuglos auf den Alu-Druckgussflansch aufgesetzt und verriegelt. Die Arretierung erfolgt durch eine Drehbewegung, wodurch der Kiesfang in den Laschen des Alu-Druckgussflansches verriegelt wird.
Bei der Freispiegelentwässerung wird der Kiesfang werkzeuglos auf den Alu-Druckgussflansch aufgesetzt und verriegelt. Die Arretierung erfolgt durch eine Drehbewegung, wodurch der Kiesfang in den Laschen des Alu-Druckgussflansches verriegelt wird.
Einheitliches Flanschkonzept aus Alu Druckguss. Reduzierung der Bolzen auf 5 Stück für eine zeitsparende Montage.
Einheitliches Flanschkonzept aus Alu Druckguss. Reduzierung der Bolzen auf 5 Stück für eine zeitsparende Montage.
Bei der Unterdruckentwässerung wird die Luftschleuse auf den Alu-Druckgussflansch des Flachdachablaufes aufgesetzt und verriegelt. Die Arretierung erfolgt ebenfalls durch eine Drehbewegung, wodurch die Luftschleuse in den Laschen des Alu-Druckgussflansches verriegelt wird.
Bei der Unterdruckentwässerung wird die Luftschleuse auf den Alu-Druckgussflansch des Flachdachablaufes aufgesetzt und verriegelt. Die Arretierung erfolgt ebenfalls durch eine Drehbewegung, wodurch die Luftschleuse in den Laschen des Alu-Druckgussflansches verriegelt wird.

Entscheidungshilfe – Freispiegel oder Unterdruckentwässerung

Entscheidungshilfe-Varaiant-Flex
