Schlitzrinnen Variant-CR aus Edelstahl

Produktvorteile

  • Flexible Rinnenformen, -maße und Ausführungen
  • Durch verschiedene Rinnenanschlussprofile Anschluss der meisten handelsüblichen Abdichtungsverfahren
  • Einfache Reinigung
  • Geringe Bauhöhe

Produktinformationen

  • Entwässerungsrinne aus Edelstahl, Werkstoff 1.4301
  • Geprüft gemäß DIN EN 1253‑1
  • Standardlängen in 1.000 und 1.400 mm inkl. Einlaufkasten
  • Rinnenprofil NH und NKH
  • Bei NKH Flanschbreite 50 mm/besandet
  • Einlaufkasten:
    • 200 x 200 mm

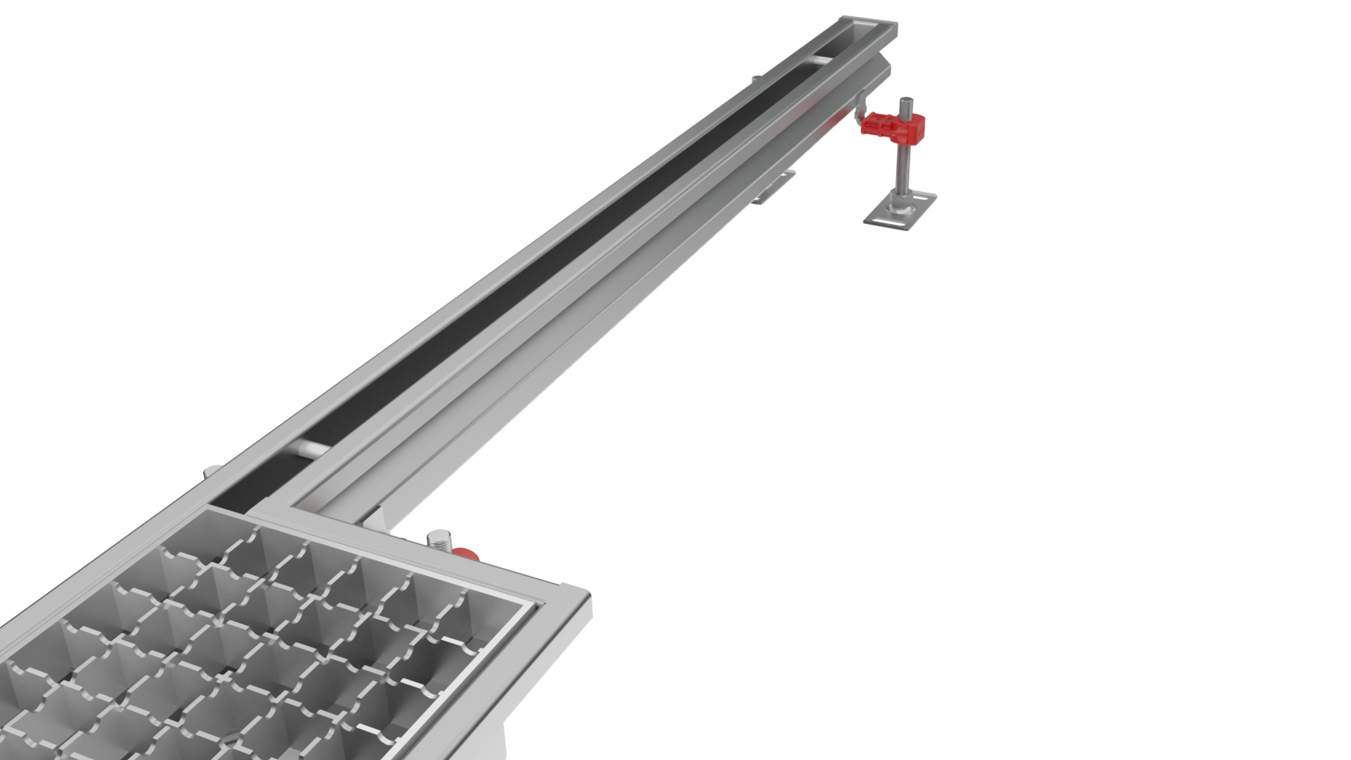

    • Mittig oder an Stirnseite rechts oder links der Rinne
    • Rinnenübergang offen
  • Schlitzbreite 20 mm
  • Bauhöhe 55 mm bis max. 150 mm (am Endstück)
  • 1,5 % Gefälle zum Einlaufkasten integriert
  • Mit herausnehmbarem Schmutzfang
  • Stutzendurchmesser 125 mm
  • Passende Ergänzungsbauteile

Infobox

Hinweis Sonderanfertigungen

  • Optionale Wandaufkantung
  • Bis max. 6 m durchgängig (inkl. Einlaufkasten) geschweißt
  • Schlitzbreite 8 mm
  • Einlaufkasten: 300 x 300 mm/Stutzendurchmesser 200 mm
    • Verwendung Ablaufkörper Variant-CR DN 100 möglich
  • Stiche und Winkel

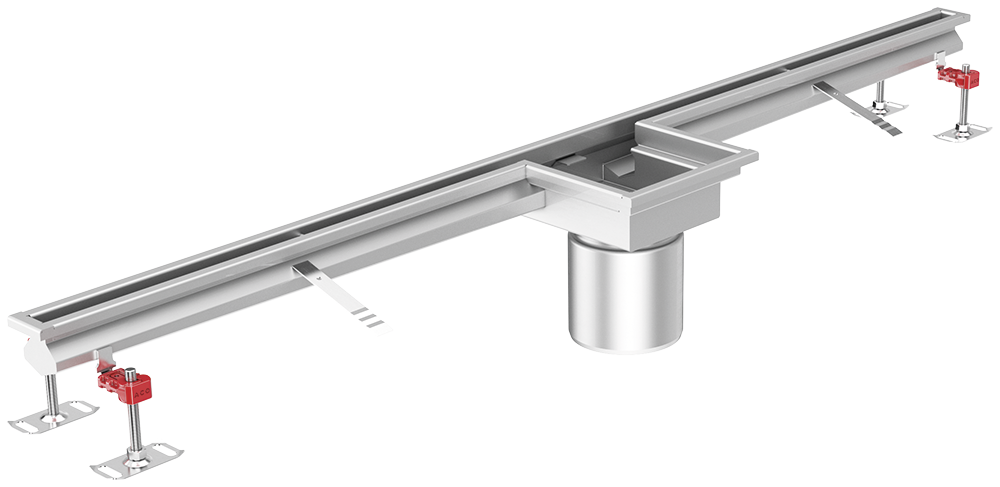

Profil: NH

AnschlussstutzenAbmessungenArtikel-Nr.Preis/Stk.

01.01.2025

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
LängeAbmessung (E/F)Höhenver-

stellbarkeit
[mm][mm][mm]
Bildlinks1000210 / 7799 – 1809410.20.45873,12 €4
rechts1000210 / 7799 – 1809410.20.25873,12 €4
links1400216 / 83108 – 1859414.20.45935,18 €4
rechts1400216 / 83108 – 1859414.20.25935,18 €4
mittig1400207 / 7495 – 1769414.20.001.072,14 €4

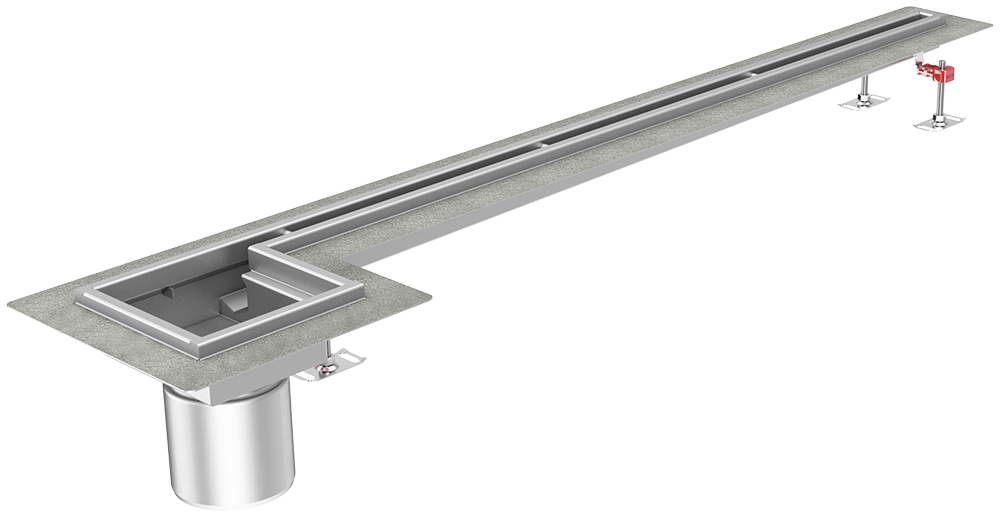

Profil: NKH

AnschlussstutzenAbmessungenArtikel-Nr.Preis/Stk.

01.01.2025

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
LängeAbmessung (E/F)Höhenver-

stellbarkeit
[mm][mm][mm]
Bildlinks1000210 / 7799 – 1809410.60.45918,06 €4
rechts1000210 / 7799 – 1809410.60.25918,06 €4
links1400216 / 83108 – 1859414.60.45996,17 €4
rechts1400216 / 83108 – 1859414.60.25996,17 €4
mittig1400207 / 7495 – 1769414.60.001.076,42 €4

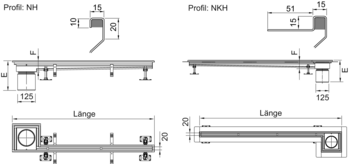

ProfilAbmessungenArtikel-Nr.
LängeAbmessung (E/F)
BildNH1000 mm210 / 77 mm9410.20.45
BildNH1000 mm210 / 77 mm9410.20.25
BildNH1400 mm216 / 83 mm9414.20.45
BildNH1400 mm216 / 83 mm9414.20.25
BildNH1400 mm207 / 74 mm9414.20.00
BildNKH1000 mm210 / 77 mm9410.60.45
BildNKH1000 mm210 / 77 mm9410.60.25
BildNKH1400 mm216 / 83 mm9414.60.45
BildNKH1400 mm216 / 83 mm9414.60.25
BildNKH1400 mm207 / 74 mm9414.60.00

Montageschiene

Passend für
  • ACO Kastenrinnen
  • ACO Schlitzrinnen
  • ACO Parkdeckrinnen
  • ACO Reihenduschrinne ShowerDrain Public 110
Beschreibung
  • Montage in schwimmenden Estrich: Vorbeugung von Spannungen und Rissen im Estrich
  • Schallentkopplung: effektive Entkopplung zwischen Rinne und Roh-boden; Bewegungen und Schwingungen werden besser absorbiert
  • Schnellere Montage in Rinnenaussparungen: optimiert für beschleunigten Einbau in Aussparungen
  • Vielseitige Anwendung: auch für die Wandmontage geeignet – flexibel und anpassbar an Vielzahl von Anforderungen
  • Langlebige Materialien: beliebig oft wiederverwendbar

Das Must-have für den Übergangsbereich

Schlitzrinnen leiten Schmutz- und Reinigungswasser von Bodenflächen gefahrlos für Menschen und schadlos für Bauwerke in die Entwässerungsleitung ab. In erster Linie bestimmt der Einbauort, welche Variante einer Rinne für die Drainage gewählt werden muss.

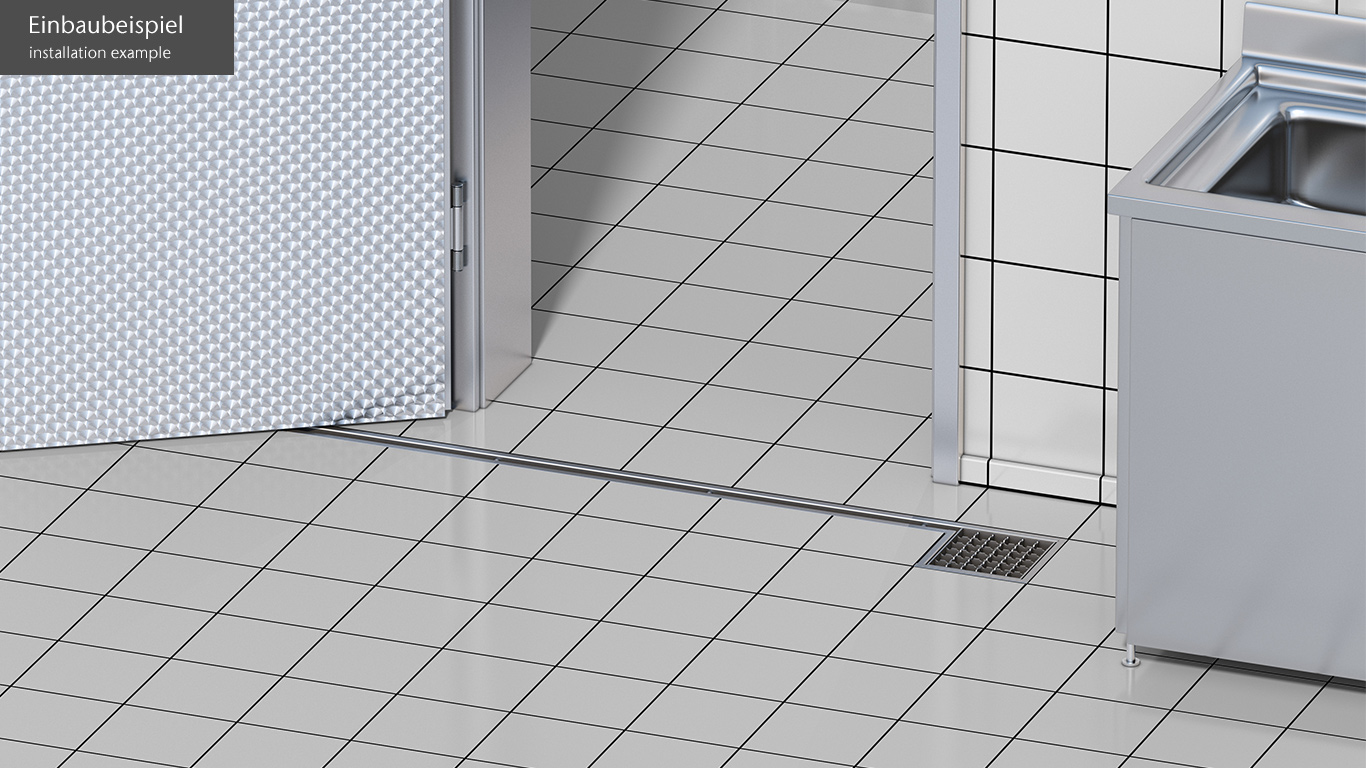

Rinnen-Pflicht an Türschwellen und Übergangsbereichen mit hohem Wasseraufkommen (W3-I) gemäß DIN 18534-1!

In Übergangsbereichen in denen gemäß DIN 18534-1 die Wassereinwirkungsklasse W3-I gefordert wird, u.a. Flächen im Bereich von Duschen und Duschanlagen in Sport- und Gewerbestätten sowie Flächen in gewerblichen Küchen, Wäschereien, Brauereien, ist eine Rinne zum Schutz vor Übertritt von Wasser auf angrenzende Räume zwingend vorgeschrieben! Die ACO Schlitzrinnen schaff en für den Übergangsbereich die perfekte und sichere Lösung. Die Entwässerungsrinnen sind aus Edelstahl gefertigt und werden höchsten Ansprüchen
an Flexibilität, Hygiene und Lebensmittelsicherheit sowie Wirtschaftlichkeit gerecht. Verfügbar mit verschiedenen Rostvarianten für den Einlaufkasten wie Gitter- und Stegrost erfüllen die Schlitzinnen alle Anforderungen hinsichtlich technischer Standards, Arbeitssicherheit und Brandschutz. Somit eignen sie sich für lebensmittelverarbeitende Betriebe ebenso wie für gewerbliche Großküchen oder für Anwendungen in Pharmazie und Chemie.

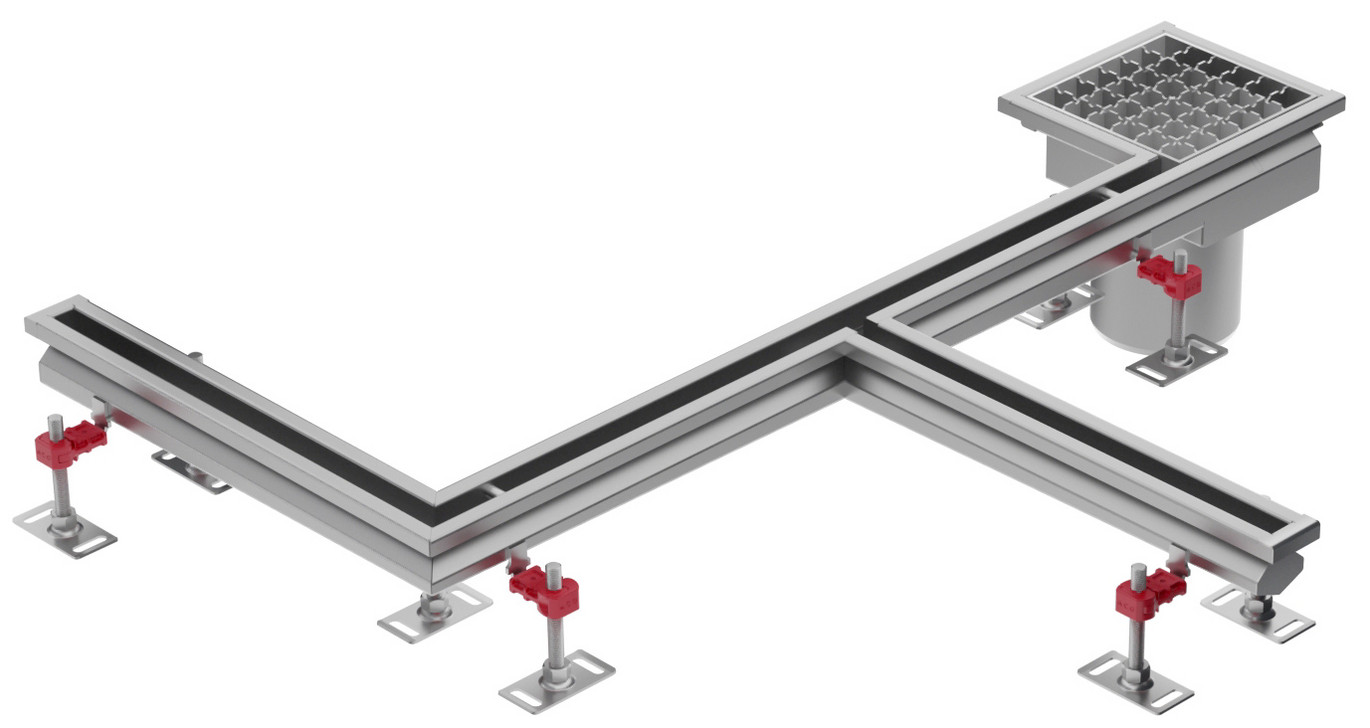

Sonderlösungen

Rinnenkörper und Roste

  • 20 mm + 8 mm Schlitzbreite
  • Rinnenlänge max 6 m incl. Einlaufkasten geschweißt
  • Stiche und Winkel möglich

Einlaufkasten:

  • offen (bessere Reinigung)
  • 300x300 mm für Stutzen 200 mm

Kontaktieren Sie jetzt Ihren Ansprechpartner:

Telefon: +49 36965 / 819 585
Fax: +49 36965 / 819 369
E-Mail: anwendungstechnik@aco.com
