ACO Haustechnik

Hygiene Kastenrinne 500 Mm 271169

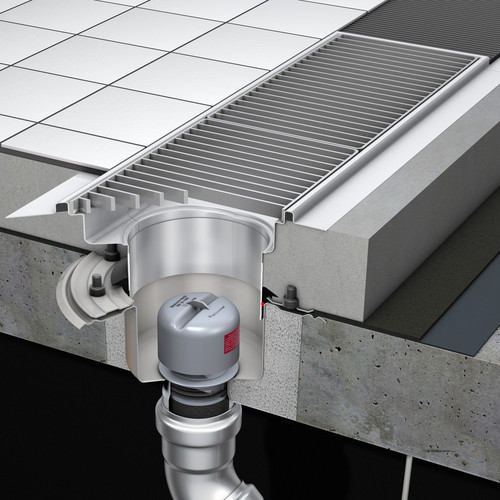

Hygiene-Kastenrinne 500 mm

Produktvorteile

  • Flexible Rinnenformen, -maße und Ausführungen lieferbar
  • Durch verschiedenste Rinnenanschlussprofile Anschluss aller handelsüblichen Abdichtungsverfahren
  • Orbital geschweißter Rinnenstutzen
  • Tiefgezogene Schmutzfangauflage und Endstücke
  • Werkseitige Hohlraumverfüllung
  • Gefälle in Längs- und Querrichtung: Kein stehendes Wasser in der Rinne
  • Große Radien (mind. 3 mm Radius): Keine Spaltkorrosion
  • Einfache Reinigung

Produktinformationen

  • Entwässerungsrinne aus Edelstahl, Werkstoff 1.4301
  • Geprüft gemäß DIN EN 1253
  • Materialdicke: 1,5 mm
  • Konstruktion
    • Geschweißt
    • Mit Mauerankern
    • Mit Höhenjustierfüße
  • Mit Schmutzfänger
  • Passende Ergänzungsbauteile

Infobox

Hinweis: Längen bis 3 m ab Lager. Weitere Längen und Rinnenausführungen auf Anfrage.

Profil: NH

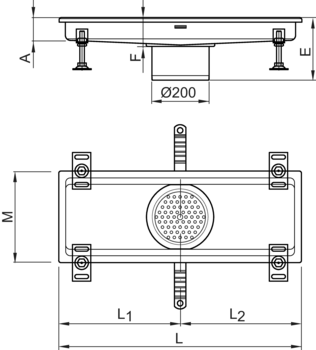

RinnenbreiteLängeStutzenabstand (L1/L2)Abmessung (E/F)Höhenver-

stellbarkeit		Artikel-Nr.Preis/Stk.

01.01.2025

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
[mm][mm][mm][mm][mm]
Bild5001030715 / 315241 / 90115 – 1849650.20.101.042,18 €4
515 / 515214 / 63115 – 1849650.20.111.086,05 €4
15301215 / 315241 / 90115 – 1849650.20.151.245,48 €4
765 / 765214 / 63115 – 1849650.20.161.270,09 €4
20301530 / 500216 / 65115 – 1869650.20.201.361,04 €4
1015 / 1015214 / 63115 – 1849650.20.211.446,64 €4
25302065 / 465223 / 72115 – 1939650.20.251.477,67 €4
1265 / 1265221 / 70115 – 1919650.20.261.720,56 €4
30301515 / 1515221 / 70115 – 1919650.20.301.964,52 €4

Profil: NKH

RinnenbreiteLängeStutzenabstand (L1/L2)Abmessung (E/F)Höhenver-

stellbarkeit		Artikel-Nr.Preis/Stk.

01.01.2025

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
[mm][mm][mm][mm][mm]
Bild5001030715 / 315241 / 90115 – 1849650.60.101.301,12 €4
515 / 515214 / 63115 – 1849650.60.111.372,81 €4
15301215 / 315241 / 90115 – 1849650.60.151.446,64 €4
765 / 765214 / 63115 – 1849650.60.161.703,44 €4
20301530 / 500216 / 65115 – 1869650.60.201.717,35 €4
1015 / 1015214 / 63115 – 1849650.60.211.932,42 €4
25302065 / 465223 / 72115 – 1939650.60.251.996,62 €4
1265 / 1265221 / 70115 – 1919650.60.262.274,82 €4
30301515 / 1515221 / 70115 – 1919650.60.302.371,12 €4

Profil: NFH

RinnenbreiteLängeStutzenabstand (L1/L2)Abmessung (E/F)Höhenver-

stellbarkeit		Artikel-Nr.Preis/Stk.

01.01.2025

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
[mm][mm][mm][mm][mm]
Bild5001030715 / 315241 / 90115 – 1849650.40.101.301,12 €4
515 / 515214 / 63115 – 1849650.40.111.372,81 €4
15301215 / 315241 / 90115 – 1849650.40.151.446,64 €4
765 / 765214 / 63115 – 1849650.40.161.073,44 €4
20301530 / 500216 / 65115 – 1869650.40.201.717,35 €4
1015 / 1015214 / 63115 – 1849650.40.211.932,42 €4
25302065 / 465223 / 72115 – 1939650.40.251.996,62 €4
1265 / 1265221 / 70115 – 1919650.40.262.274,82 €4
30301515 / 1515221 / 70115 – 1919650.40.302.371,12 €4
ProfilRinnenbreiteLängeStutzenabstand (L1/L2)Abmessung (E/F)Höhenver-

stellbarkeit		Artikel-Nr.
BildNH500 mm1030 mm715 / 315 mm241 / 90 mm115 – 184 mm9650.20.10
BildNH500 mm1030 mm515 / 515 mm214 / 63 mm115 – 184 mm9650.20.11
BildNH500 mm1530 mm1215 / 315 mm241 / 90 mm115 – 184 mm9650.20.15
BildNH500 mm1530 mm765 / 765 mm214 / 63 mm115 – 184 mm9650.20.16
BildNH500 mm2030 mm1530 / 500 mm216 / 65 mm115 – 186 mm9650.20.20
BildNH500 mm2030 mm1015 / 1015 mm214 / 63 mm115 – 184 mm9650.20.21
BildNH500 mm2530 mm2065 / 465 mm223 / 72 mm115 – 193 mm9650.20.25
BildNH500 mm2530 mm1265 / 1265 mm221 / 70 mm115 – 191 mm9650.20.26
BildNH500 mm3030 mm1515 / 1515 mm221 / 70 mm115 – 191 mm9650.20.30
BildNKH500 mm1030 mm715 / 315 mm241 / 90 mm115 – 184 mm9650.60.10
BildNKH500 mm1030 mm515 / 515 mm214 / 63 mm115 – 184 mm9650.60.11
BildNKH500 mm1530 mm1215 / 315 mm241 / 90 mm115 – 184 mm9650.60.15
BildNKH500 mm1530 mm765 / 765 mm214 / 63 mm115 – 184 mm9650.60.16
BildNKH500 mm2030 mm1530 / 500 mm216 / 65 mm115 – 186 mm9650.60.20
BildNKH500 mm2030 mm1015 / 1015 mm214 / 63 mm115 – 184 mm9650.60.21
BildNKH500 mm2530 mm2065 / 465 mm223 / 72 mm115 – 193 mm9650.60.25
BildNKH500 mm2530 mm1265 / 1265 mm221 / 70 mm115 – 191 mm9650.60.26
BildNKH500 mm3030 mm1515 / 1515 mm221 / 70 mm115 – 191 mm9650.60.30
BildNFH500 mm1030 mm715 / 315 mm241 / 90 mm115 – 184 mm9650.40.10
BildNFH500 mm1030 mm515 / 515 mm214 / 63 mm115 – 184 mm9650.40.11
BildNFH500 mm1530 mm1215 / 315 mm241 / 90 mm115 – 184 mm9650.40.15
BildNFH500 mm1530 mm765 / 765 mm214 / 63 mm115 – 184 mm9650.40.16
BildNFH500 mm2030 mm1530 / 500 mm216 / 65 mm115 – 186 mm9650.40.20
BildNFH500 mm2030 mm1015 / 1015 mm214 / 63 mm115 – 184 mm9650.40.21
BildNFH500 mm2530 mm2065 / 465 mm223 / 72 mm115 – 193 mm9650.40.25
BildNFH500 mm2530 mm1265 / 1265 mm221 / 70 mm115 – 191 mm9650.40.26
BildNFH500 mm3030 mm1515 / 1515 mm221 / 70 mm115 – 191 mm9650.40.30
ProfilHöheB1B2M
[mm][mm][mm][mm]

NH

Normalprofil mit Hohlraumverfüllung

F‑21515500

NKH

Spezialprofil für Abdichtung im Dünnbettverfahren oder Anschluss von Kunstharzböden mit Hohlraumverfüllung

F‑21515500

NFH

Normalprofil mit Fliesenanschlusswinkel und Hohlraumverfüllung

F‑21515500
Gitterrost zu Hygiene-Kastenrinne 500 mm

Gitterrost zu Hygiene-Kastenrinne 500 mm

Stegrost zu Hygiene-Kastenrinne 500 mm

Stegrost zu Hygiene-Kastenrinne 500 mm

Herausnehmbarer Schmutzfang

Passend für
  • Hygiene Kastenrinnen
    • Rinnenbreite: 300 – 800 mm
  • Aufsatzstücke
    • 9595.80.89
    • 9595.90.89
    • 9595.80.22
    • 9595.90.22
    • 9595.80.27
    • 9595.90.27
    • 9595.80.30
    • 9595.90.30
    • 9595.90.99
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Bauhöhe 26 mm
  • Gewicht: 0,5 kg
  • Nettopreis 01.01.2025 in €: 69,66 €
  • Rabattgruppe: 3
Artikel-Nr.
9519.10.19

Montageschiene

Passend für
  • ACO Kastenrinnen
  • ACO Schlitzrinnen
  • ACO Parkdeckrinnen
  • ACO Reihenduschrinne ShowerDrain Public 110
Beschreibung
  • Montage in schwimmenden Estrich: Vorbeugung von Spannungen und Rissen im Estrich
  • Schallentkopplung: effektive Entkopplung zwischen Rinne und Roh-boden; Bewegungen und Schwingungen werden besser absorbiert
  • Schnellere Montage in Rinnenaussparungen: optimiert für beschleunigten Einbau in Aussparungen
  • Vielseitige Anwendung: auch für die Wandmontage geeignet – flexibel und anpassbar an Vielzahl von Anforderungen
  • Langlebige Materialien: beliebig oft wiederverwendbar
Artikel-Nr.
9500.10.20

Hinweis: Längen bis 3 m ab Lager. Weitere Längen und Rinnenausführungen auf Anfrage.
