ACO Haustechnik

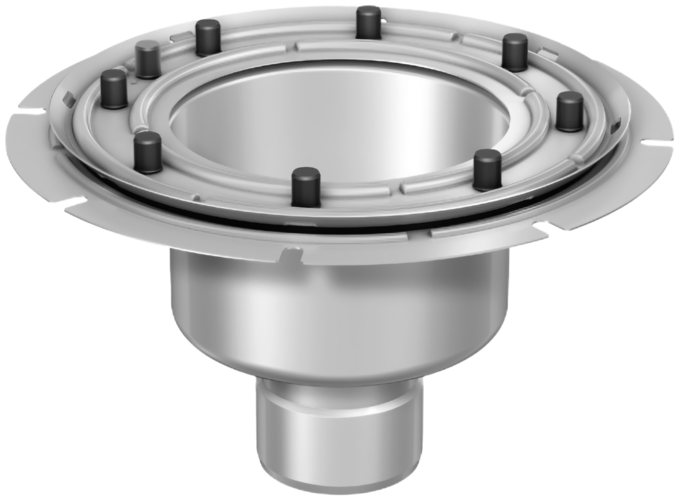

Ablaufkörper Variant-CR 218, DN 100 zu Hygiene-Kastenrinne 400 mm

Produktvorteile

  • Baustoffklasse: A1
  • Kein stehendes Restwasser im Ablaufkörper
  • Geprüfte und praxisgerechte Brandschutzlösungen
  • Anschluss aller handelsüblicher Abdichtungssysteme
  • Besonders flache Bauform – ideal für die Sanierung

Produktinformationen

  • Ablaufkörper DN 100
  • Geprüft gemäß DIN EN 1253‑1
  • Aus Edelstahl, Werkstoff 1.4301

Brandschutz

Feuerwiderstandsklasse R 30 – R 120 (R 30 – R 90 bei Verwendung eines Fit-in) gemäß AbZ: Z‑19.17‑1527 bei Verwendung eines Brandschutz-Glockengeruchsverschlusses mit Hitzeschild.

Stutzenneigung: 90°

FlanschausführungAussparungAbflussleistungGeruchsverschlussGewichtArtikel-Nr.Preis/Stk.

01.01.2025

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
[mm][l/s][kg]
BildMit Halterand230 x 2302,0
  • Ohne Geruchsverschluss
3,19519.00.00262,15 €3
BildMit Klebeflansch230 x 4252,0
  • Ohne Geruchsverschluss
4,79519.10.00316,72 €3
BildMit Pressdichtungsflansch230 x 4252,0
  • Ohne Geruchsverschluss
6,09519.20.00367,01 €3

Stutzenneigung: 1,5°

FlanschausführungAussparungAbflussleistungGeruchsverschlussGewichtArtikel-Nr.Preis/Stk.

01.01.2025

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
[mm][l/s][kg]
BildMit Halterand230 x 4502,0
  • Ohne Geruchsverschluss
2,89515.00.00295,32 €3
BildMit Klebeflansch300 x 4502,0
  • Ohne Geruchsverschluss
3,39515.10.00355,24 €3
BildMit Pressdichtungsflansch300 x 4502,0
  • Ohne Geruchsverschluss
4,99515.20.00417,30 €3
StutzenneigungAussparungAbflussleistungGeruchsverschlussGewichtArtikel-Nr.
BildMit Halterand90°230 x 230 mm2,0 l/s
  • Ohne Geruchsverschluss
3,1 kg9519.00.00
BildMit Klebeflansch90°230 x 425 mm2,0 l/s
  • Ohne Geruchsverschluss
4,7 kg9519.10.00
BildMit Pressdichtungsflansch90°230 x 425 mm2,0 l/s
  • Ohne Geruchsverschluss
6,0 kg9519.20.00
BildMit Halterand1,5°230 x 450 mm2,0 l/s
  • Ohne Geruchsverschluss
2,8 kg9515.00.00
BildMit Klebeflansch1,5°300 x 450 mm2,0 l/s
  • Ohne Geruchsverschluss
3,3 kg9515.10.00
BildMit Pressdichtungsflansch1,5°300 x 450 mm2,0 l/s
  • Ohne Geruchsverschluss
4,9 kg9515.20.00
NennweiteøaøbøcArtikel-Nr.
[mm][mm][mm]
DN 1002302309519.00.00
DN 10042582309519.10.00
DN 10042582309519.20.00

Oberteil mit Klebeflansch

Passend für
  • Ablaufkörper Variant-CR 218
    • DN 100
  • Industrieablaufkörper Variant-CR 218
    • DN 150
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Abdichtring
  • Höhenverstellbarkeit: 45 – 110 mm
  • Gewicht: 3,4 kg
  • Nettopreis 01.01.2025 in €: 344,54 €
  • Rabattgruppe: 3
Artikel-Nr.
9519.10.20

Oberteil mit Pressdichtungsflansch

Passend für
  • Ablaufkörper Variant-CR 218
    • DN 100
  • Industrieablaufkörper Variant-CR 218
    • DN 150
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Sickeröffnung
  • Mit Abdichtring
  • Höhenverstellbarkeit: 55 – 110 mm
  • Gewicht: 4,4 kg
  • Nettopreis 01.01.2025 in €: 381,99 €
  • Rabattgruppe: 3
Artikel-Nr.
9519.10.25

Oberteil mit Pressdichtungsflansch

Passend für
  • Ablaufkörper Variant-CR 218
    • DN 100
  • Industrieablaufkörper Variant-CR 218
    • DN 150
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit seitlichem Zulauf und Steckmuffe DN 50
  • Mit Sickeröffnung
  • Mit Abdichtring
  • Höhenverstellbarkeit: 115 – 160 mm
  • Gewicht: 3,3 kg
  • Nettopreis 01.01.2025 in €: 507,18 €
  • Rabattgruppe: 3
Artikel-Nr.
9519.10.30

Verlängerung

Passend für
  • Alle Oberteile und Aufsatzstücke mit einem Stutzendurchmesser: 198 mm
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Verlängerung um max. 110 mm
  • Mit Abdichtring
  • Gewicht: 1,8 kg
  • Nettopreis 01.01.2025 in €: 93,41 €
  • Rabattgruppe: 3
Artikel-Nr.
9519.20.31

Steckgeruchsverschluss

Passend für
  • Ablaufkörper Variant-CR 218 und Variant CR 142
    • DN 100
    • Stutzenneigung: 1,5°
Beschreibung
  • Aus Kunststoff
  • Gewicht: 0,2 kg
  • Nettopreis 01.01.2025 in €: 78,32 €
  • Rabattgruppe: 3
Artikel-Nr.
9515.30.15

Geruchsverschluss

Passend für
  • Ablaufkörper Variant-CR 218
    • DN 100
    • Stutzenneigung: 1,5°
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Verwendung mit Haltering
    • 9519.13.26
  • Gewicht: 0,6 kg
  • Nettopreis 01.01.2025 in €: 129,47 €
  • Rabattgruppe: 3
Artikel-Nr.
9519.13.15

Haltering

Passend für
  • Geruchsverschluss
    • 9519.13.15
Beschreibung
  • Aus Gummi
  • Gewicht: 0,8 kg
  • Nettopreis 01.01.2025 in €: 52,32 €
  • Rabattgruppe: 3
Artikel-Nr.
9519.13.26

Glocken-Geruchsverschluss

Passend für
  • Ablaufkörper Variant-CR 218
    • DN 100
    • Stutzenneigung: 90°
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Lippendichtung
  • Gewicht: 0,9 kg
  • Nettopreis 01.01.2025 in €: 161,57 €
  • Rabattgruppe: 3
Artikel-Nr.
9202.13.20

Glocken-Geruchsverschluss

Passend für
  • Ablaufkörper Wal-Selecta und Variant-CR-Serie
    • DN 100
    • Stutzenneigung: 90°
Beschreibung
  • Mit Lippendichtung
  • Gewicht: 0,4 kg
  • Nettopreis 01.01.2025 in €: 62,27 €
  • Rabattgruppe: 1
Artikel-Nr.
5086.20.15

Brandschutz-Glockengeruchsverschluss

Passend für
  • Ablaufkörper Wal-Selecta und Variant-CR-Serie
    • DN 100
    • Stutzenneigung: 90°
Beschreibung
  • Mit angeformter Brandschutz-Kartusche
  • Feuer- und Rauchverschluss zur nachträglichen Brandschutz-Ausrüstung von Ablaufkörpern
  • Mit Lippendichtung
  • Zulassung
    • AbZ: Z‑19.17‑1527
    • AbG: Z‑19.53‑2294
  • Gewicht: 0,6 kg
  • Nettopreis 01.01.2025 in €: 171,20 €
  • Rabattgruppe: 1
Artikel-Nr.
5087.20.15

Fit-in

Passend für
  • Ablaufkörper Variant-CR 218
    • DN 100
    • Stutzenneigung: 90°
    • Mit Klebe- und Pressdichtungsflansch
Beschreibung
  • Nicht brennbar gemäß Baustoffklasse A1
  • Zum mörtellosen Einbau in Kernbohrungen: 300 mm
  • Abmessungen Fit-In
    • Durchmesser: 290 mm
    • Höhe: 200 mm
  • Bauaufsichtliche Zulassung
    • AbZ: Z‑19.17‑1527
  • Gewicht: 5 kg
  • Nettopreis 01.01.2025 in €: 196,88 €
  • Rabattgruppe: 3
Artikel-Nr.
9390.10.40

Kombiring

Passend für
  • Aufsatzstücke Durchmesser: 198 mm
Beschreibung
  • Dichtring
  • Farbe: grau
  • O-Ring entnehmbar zur Entwässerung über Sickeröffnung
  • Gewicht: 0,2 kg
  • Nettopreis 01.01.2025 in €: 42,16 €
  • Rabattgruppe: 3
Artikel-Nr.
9519.90.00
