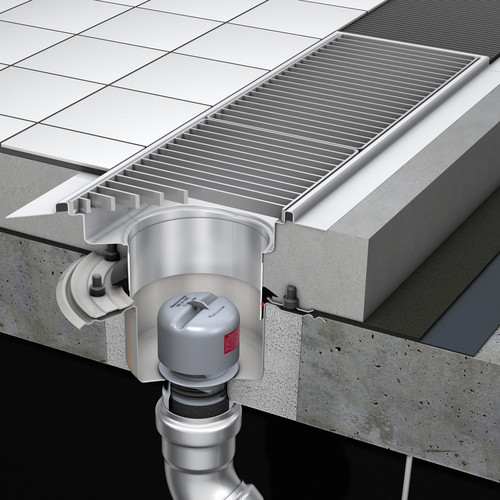

Hygiene-Kastenrinne 200 mm

Produktvorteile

Flexible Rinnenformen, -maße und Ausführungen lieferbar
Durch verschiedenste Rinnenanschlussprofile Anschluss aller handelsüblichen Abdichtungsverfahren
Orbital geschweißter Rinnenstutzen
Tiefgezogene Schmutzfangauflage und Endstücke
Werkseitige Hohlraumverfüllung
Gefälle in Längs- und Querrichtung: Kein stehendes Wasser in der Rinne
Große Radien (mind. 3 mm Radius): Keine Spaltkorrosion
Einfache Reinigung

Produktinformationen

Entwässerungsrinne aus Edelstahl, Werkstoff 1.4301
Geprüft gemäß DIN EN 1253
Materialdicke: 1,5 mm
Konstruktion
- Geschweißt
- Mit Mauerankern
- Mit Höhenjustierfüße
Herausnehmbarer Schmutzfang
Passende Ergänzungsbauteile
- Ablaufkörper
- Roste und Abdeckungen

Infobox

Hinweis: Längen bis 3 m ab Lager. Weitere Längen und Rinnenausführungen auf Anfrage.

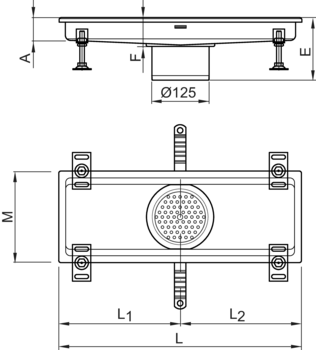

Rinnenbreite	Länge	Stutzenabstand (L1/L2)	Abmessung (E/F)	Höhenver- stellbarkeit	Artikel-Nr.	Preis/Stk. 01.01.2025 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)	Downloads	Merken
[mm]	[mm]	[mm]	[mm]	[mm]	Artikel-Nr.	Preis/Stk. 01.01.2025 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)	Downloads	Merken
200	530	265 / 265	213 / 60	113 – 183	9620.20.05	751,14 €	4
	1030	715 / 315	213 / 60	113 – 183	9620.20.10	805,71 €	4
	1030	515 / 515	213 / 60	113 – 183	9620.20.11	911,64 €	4
	1530	1215 / 315	218 / 65	113 – 188	9620.20.15	924,48 €	4
	1530	765 / 765	213 / 60	113 – 183	9620.20.16	1.027,20 €	4
	2030	1530 / 500	218 / 65	113 – 188	9620.20.20	1.055,02 €	4
	2030	1015 / 1015	213 / 60	113 – 183	9620.20.21	1.226,71 €	4
	2530	2065 / 465	221 / 72	113 – 195	9620.20.25	1.194,12 €	4
	2530	1265 / 1265	223 / 70	113 – 193	9620.20.26	1.321,45 €	4
	3030	1515 / 1515	223 / 70	113 – 193	9620.20.30	1.362,11 €	4
	3530	1765 / 1765	223 / 70	113 – 193	9620.20.35	1.420,96 €	4
	4030	2015 / 2015	223 / 70	113 – 193	9620.20.40	1.510,84 €	4
	4530	2265 / 2265	233 / 80	113 – 203	9620.20.45	1.619,98 €	4
	5030	2515 / 2515	233 / 80	113 – 203	9620.20.50	1.667,06 €	4

Rinnenbreite	Länge	Stutzenabstand (L1/L2)	Abmessung (E/F)	Höhenver- stellbarkeit	Artikel-Nr.	Preis/Stk. 01.01.2025 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)	Downloads	Merken
[mm]	[mm]	[mm]	[mm]	[mm]	Artikel-Nr.	Preis/Stk. 01.01.2025 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)	Downloads	Merken
200	530	265 / 265	213 / 60	113 – 183	9620.60.05	878,47 €	4
	1030	715 / 315	213 / 60	113 – 183	9620.60.10	1.012,22 €	4
	1030	515 / 515	213 / 60	113 – 183	9620.60.11	1.158,81 €	4
	1530	1215 / 315	218 / 65	113 – 188	9620.60.15	1.209,10 €	4
	1530	765 / 765	213 / 60	113 – 183	9620.60.16	1.319,31 €	4
	2030	1530 / 500	218 / 65	113 – 188	9620.60.20	1.413,47 €	4
	2030	1015 / 1015	213 / 60	113 – 183	9620.60.21	1.530,10 €	4
	2530	2065 / 465	221 / 72	113 – 195	9620.60.25	1.703,44 €	4
	2530	1265 / 1265	223 / 70	113 – 193	9620.60.26	1.797,60 €	4
	3030	1515 / 1515	223 / 70	113 – 193	9620.60.30	1.922,79 €	4
	3530	1765 / 1765	223 / 70	113 – 193	9620.60.35	2.075,80 €	4
	4030	2015 / 2015	223 / 70	113 – 193	9620.60.40	2.253,42 €	4
	4530	2265 / 2265	233 / 80	113 – 203	9620.60.45	2.447,09 €	4
	5030	2515 / 2515	233 / 80	113 – 203	9620.60.50	2.587,26 €	4

Rinnenbreite	Länge	Stutzenabstand (L1/L2)	Abmessung (E/F)	Höhenver- stellbarkeit	Artikel-Nr.	Preis/Stk. 01.01.2025 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)	Downloads	Merken
[mm]	[mm]	[mm]	[mm]	[mm]	Artikel-Nr.	Preis/Stk. 01.01.2025 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)	Downloads	Merken
200	530	265 / 265	213 / 60	113 – 183	9620.40.05	878,47 €	4
	1030	715 / 315	213 / 60	113 – 183	9620.40.10	1.012,22 €	4
	1030	515 / 515	213 / 60	113 – 183	9620.40.11	1.158,81 €	4
	1530	1215 / 315	218 / 65	113 – 188	9620.40.15	1.209,10 €	4
	1530	765 / 765	213 / 60	113 – 183	9620.40.16	1.319,31 €	4
	2030	1530 / 500	218 / 65	113 – 188	9620.40.20	1.413,47 €	4
	2030	1015 / 1015	213 / 60	113 – 183	9620.40.21	1.530,10 €	4
	2530	2080 / 450	221 / 72	113 – 195	9620.40.25	1.703,44 €	4
	2530	1265 / 1265	223 / 70	113 – 193	9620.40.26	1.797,60 €	4
	3030	1515 / 1515	223 / 70	113 – 193	9620.40.30	1.922,79 €	4
	3530	1765 / 1765	223 / 70	113 – 193	9620.40.35	2.075,80 €	4
	4030	2015 / 2015	223 / 70	113 – 193	9620.40.40	2.253,42 €	4
	4530	2265 / 2265	233 / 80	113 – 203	9620.40.45	2.447,09 €	4
	5030	2515 / 2515	233 / 80	113 – 203	9620.40.50	2.587,26 €	4

Profil	Rinnenbreite	Länge	Stutzenabstand (L1/L2)	Abmessung (E/F)	Höhenver- stellbarkeit	Artikel-Nr.
NH	200 mm	530 mm	265 / 265 mm	213 / 60 mm	113 – 183 mm	9620.20.05
NH	200 mm	1030 mm	715 / 315 mm	213 / 60 mm	113 – 183 mm	9620.20.10
NH	200 mm	1030 mm	515 / 515 mm	213 / 60 mm	113 – 183 mm	9620.20.11
NH	200 mm	1530 mm	1215 / 315 mm	218 / 65 mm	113 – 188 mm	9620.20.15
NH	200 mm	1530 mm	765 / 765 mm	213 / 60 mm	113 – 183 mm	9620.20.16
NH	200 mm	2030 mm	1530 / 500 mm	218 / 65 mm	113 – 188 mm	9620.20.20
NH	200 mm	2030 mm	1015 / 1015 mm	213 / 60 mm	113 – 183 mm	9620.20.21
NH	200 mm	2530 mm	2065 / 465 mm	221 / 72 mm	113 – 195 mm	9620.20.25
NH	200 mm	2530 mm	1265 / 1265 mm	223 / 70 mm	113 – 193 mm	9620.20.26
NH	200 mm	3030 mm	1515 / 1515 mm	223 / 70 mm	113 – 193 mm	9620.20.30
NH	200 mm	3530 mm	1765 / 1765 mm	223 / 70 mm	113 – 193 mm	9620.20.35
NH	200 mm	4030 mm	2015 / 2015 mm	223 / 70 mm	113 – 193 mm	9620.20.40
NH	200 mm	4530 mm	2265 / 2265 mm	233 / 80 mm	113 – 203 mm	9620.20.45
NH	200 mm	5030 mm	2515 / 2515 mm	233 / 80 mm	113 – 203 mm	9620.20.50
NKH	200 mm	530 mm	265 / 265 mm	213 / 60 mm	113 – 183 mm	9620.60.05
NKH	200 mm	1030 mm	715 / 315 mm	213 / 60 mm	113 – 183 mm	9620.60.10
NKH	200 mm	1030 mm	515 / 515 mm	213 / 60 mm	113 – 183 mm	9620.60.11
NKH	200 mm	1530 mm	1215 / 315 mm	218 / 65 mm	113 – 188 mm	9620.60.15
NKH	200 mm	1530 mm	765 / 765 mm	213 / 60 mm	113 – 183 mm	9620.60.16
NKH	200 mm	2030 mm	1530 / 500 mm	218 / 65 mm	113 – 188 mm	9620.60.20
NKH	200 mm	2030 mm	1015 / 1015 mm	213 / 60 mm	113 – 183 mm	9620.60.21
NKH	200 mm	2530 mm	2065 / 465 mm	221 / 72 mm	113 – 195 mm	9620.60.25
NKH	200 mm	2530 mm	1265 / 1265 mm	223 / 70 mm	113 – 193 mm	9620.60.26
NKH	200 mm	3030 mm	1515 / 1515 mm	223 / 70 mm	113 – 193 mm	9620.60.30
NKH	200 mm	3530 mm	1765 / 1765 mm	223 / 70 mm	113 – 193 mm	9620.60.35
NKH	200 mm	4030 mm	2015 / 2015 mm	223 / 70 mm	113 – 193 mm	9620.60.40
NKH	200 mm	4530 mm	2265 / 2265 mm	233 / 80 mm	113 – 203 mm	9620.60.45
NKH	200 mm	5030 mm	2515 / 2515 mm	233 / 80 mm	113 – 203 mm	9620.60.50
NFH	200 mm	530 mm	265 / 265 mm	213 / 60 mm	113 – 183 mm	9620.40.05
NFH	200 mm	1030 mm	715 / 315 mm	213 / 60 mm	113 – 183 mm	9620.40.10
NFH	200 mm	1030 mm	515 / 515 mm	213 / 60 mm	113 – 183 mm	9620.40.11
NFH	200 mm	1530 mm	1215 / 315 mm	218 / 65 mm	113 – 188 mm	9620.40.15
NFH	200 mm	1530 mm	765 / 765 mm	213 / 60 mm	113 – 183 mm	9620.40.16
NFH	200 mm	2030 mm	1530 / 500 mm	218 / 65 mm	113 – 188 mm	9620.40.20
NFH	200 mm	2030 mm	1015 / 1015 mm	213 / 60 mm	113 – 183 mm	9620.40.21
NFH	200 mm	2530 mm	2080 / 450 mm	221 / 72 mm	113 – 195 mm	9620.40.25
NFH	200 mm	2530 mm	1265 / 1265 mm	223 / 70 mm	113 – 193 mm	9620.40.26
NFH	200 mm	3030 mm	1515 / 1515 mm	223 / 70 mm	113 – 193 mm	9620.40.30
NFH	200 mm	3530 mm	1765 / 1765 mm	223 / 70 mm	113 – 193 mm	9620.40.35
NFH	200 mm	4030 mm	2015 / 2015 mm	223 / 70 mm	113 – 193 mm	9620.40.40
NFH	200 mm	4530 mm	2265 / 2265 mm	233 / 80 mm	113 – 203 mm	9620.40.45
NFH	200 mm	5030 mm	2515 / 2515 mm	233 / 80 mm	113 – 203 mm	9620.40.50

Profil	Höhe	B1	B2	M
	[mm]	[mm]	[mm]	[mm]
NH Normalprofil mit Hohlraumverfüllung	F‑2	15	14	200
NKH Spezialprofil für Abdichtung im Dünnbettverfahren oder Anschluss von Kunstharzböden mit Hohlraumverfüllung	F‑2	15	14	200
NFH Normalprofil mit Fliesenanschlusswinkel und Hohlraumverfüllung	F‑2	15	14	200

Gitterrost zu Hygiene-Kastenrinne 200 mm

Stegrost zu Hygiene-Kastenrinne 200 mm

Abdeckplatte zu Hygiene-Kastenrinne 200 mm

Herausnehmbarer Schmutzfang

Passend für

Hygiene Kastenrinnen
- Rinnenbreite: 200 mm
Aufsatzstücke
- 9579.80.89
- 9579.91.89
- 9579.80.22
- 9579.91.22
- 9579.80.27
- 9579.91.27
- 9579.80.30
- 9579.91.30
- 9579.80.99
Kompaktabläufe Variant-CR 142

Beschreibung

Aus Edelstahl, Werkstoff 1.4301
Höhe: 30 mm
Gewicht: 0,2 kg
Nettopreis 01.01.2025 in €: 55,53 €
Rabattgruppe: 3

Downloads

Merken

Artikel-Nr.
9579.10.19

Montageschiene

Passend für

ACO Kastenrinnen
ACO Schlitzrinnen
ACO Parkdeckrinnen
ACO Reihenduschrinne ShowerDrain Public 110

Beschreibung

Montage in schwimmenden Estrich: Vorbeugung von Spannungen und Rissen im Estrich
Schallentkopplung: effektive Entkopplung zwischen Rinne und Roh-boden; Bewegungen und Schwingungen werden besser absorbiert
Schnellere Montage in Rinnenaussparungen: optimiert für beschleunigten Einbau in Aussparungen
Vielseitige Anwendung: auch für die Wandmontage geeignet – flexibel und anpassbar an Vielzahl von Anforderungen
Langlebige Materialien: beliebig oft wiederverwendbar

Downloads

Merken

Artikel-Nr.
9500.10.20
