Komplettabläufe Easyflow, DN 70/DN 100 – Stutzenneigung 90°
Produktvorteile
- Minimaler Bodenaufbau: 89 mm
- Nachrüstbarer Pressdichtungsflansch
- Optimale Reinigungsmöglichkeit
- Höhenverstellbare Aufsatzstücke
- Mit Bauzeitschutzdeckel
- Nachrüstbarer Brandschutz
- R 30 – R 120 ohne Fit-in
- R 30 – R 120 mit Fit-in
- Allg. Bauaufsichtliche Zulassung
- abZ: Z‑19.17‑2159
- Allg. Bauartgenehmigung
- aBG: Z‑19.53‑2442
- Freie Wahl des Bodenaufbaus
Produktinformationen
- Bodenablauf DN 70/DN 100
- Aus Kunststoff (Polypropylen)
- Mit herausnehmbarem Geruchsverschluss
- Sperrwasserhöhe: 50 mm
- Mit integrierter Dichtung zur Abdichtung des Ringspaltes zwischen Ablaufkörper und Aufsatzstück
- Mit Aufsatzstück aus Kunststoff
- Rahmenmaß: 150 x 150 mm
- Edelstahlrost
- Belastungsklasse: K 3
- Schlitzweite: 8 mm
- Mit Bauzeitschutzdeckel
Brandschutz
Feuerwiderstandsklasse R 30 – R 120 geprüft gemäß abG Z‑19.53.2442 bei Verwendung eines Brandschutz-Sets, bei 90°
Infobox
Hinweis: Aufsatzstücke mit Schlitzweite ≤ 8 mm sind für den Barfußbereich geeignet.
| Nennweite | øa | Artikel-Nr. |
|---|---|---|
| [mm] | ||
| DN 70 | 170 | 2710.55.77 |
| DN 100 | 170 | 2810.55.77 |
Verlängerung
Passend für
- Alle Bodenabläufe Easyflow
- Aufsatzstücke
- Stutzendurchmesser: 125 mm
Beschreibung
- Aus Kunststoff
- Geeignet für die Aufnahme von Aufsatzstücken aus Kunststoff sowie Pressdichtungsflanschen
- Mit Lippendichtung
- Für den vertieften Einbau von Bodenabläufen
- Höhenausgleich ca. 160 mm
- Gewicht: 0,3 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 23,85 €
- Rabattgruppe: 2
Dünnbettflansch
Passend für
- Alle Aufsatzstücke Easyflow
- 2500.77.11, 2700.77.11, 2700.77.12
- 5141.22.00, 5141.23.00, 5141.24.00, 5141.25.00, 5141.38.00, 5141.43.00, 5141.46.00
- Aufsatzstücke mit Stutzendurchmesser: 125 mm
Beschreibung
- Flansch aus Kunststoff mit angespritztem Vlies
- Geeignet für die Aufnahme von bauseits eingebrachten Flüssigabdichtungen im Verbundverfahren
- Gewicht: 0,2 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 62,86 €
- Rabattgruppe: 2
Pressdichtungsflansch
Passend für
- Alle Bodenabläufe Easyflow
Beschreibung
- Flansch aus Kunststoff
- Losflansch aus Edelstahl
- Geeignet für die Aufnahme von bauseits eingebrachten Abdichtfolien für Dichtungsbahnen aus Kunststoffen, Elastomeren oder Bitumen
- Gewicht: 0,6 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 80,35 €
- Rabattgruppe: 2
Geruchsstopp
Passend für
- Bodenabläufe Easyflow
- Standard
- DN 70/DN 100
Beschreibung
- Verhindert unangenehme Gerüche aus der Kanalisation unabhängig von der Sperrwasserhöhe
- Gewicht: 0,1 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 20,46 €
- Rabattgruppe: 2

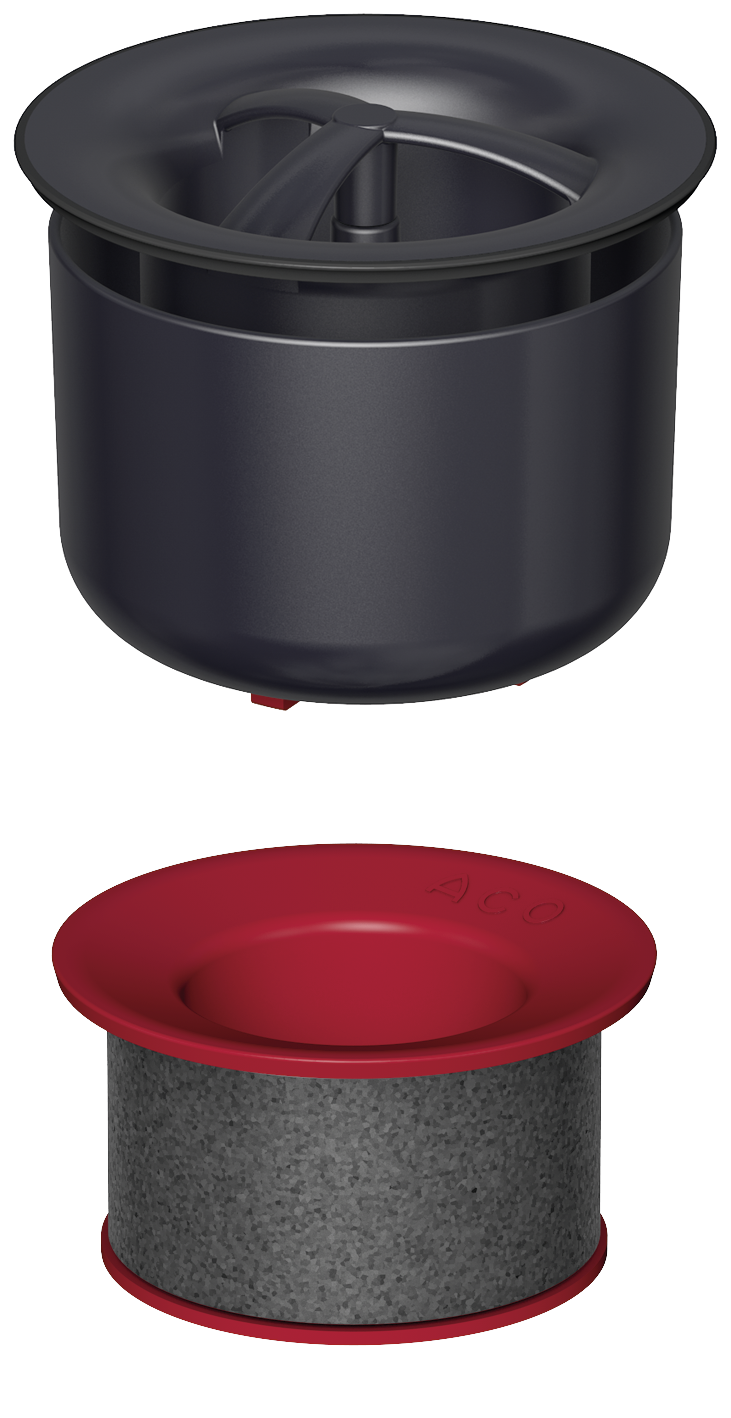

Brandschutz-Set
Passend für
- Bodenabläufe Easyflow
- DN 70
- Stutzenneigung: 90°
Beschreibung
- Feuer- und Rauchverschluss zur nachträglichen Brandschutzausrüstung von Ablaufkörpern Easyflow
- Abflussleistung des Ablaufkörpers verringert sich mit Verwendung um 0,5 l/s
- Sperrwasserhöhe 50 mm
- Bestehend aus
- Geruchsverschluss mit Hitzeschild
- Brandschutz-Kartusche
- Bauaufsichtliche Zulassung
- AbZ. Z‑19.17‑2159
- abG: Z‑19.53‑2442
- Gewicht: 0,3 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 132,50 €
- Rabattgruppe: 2

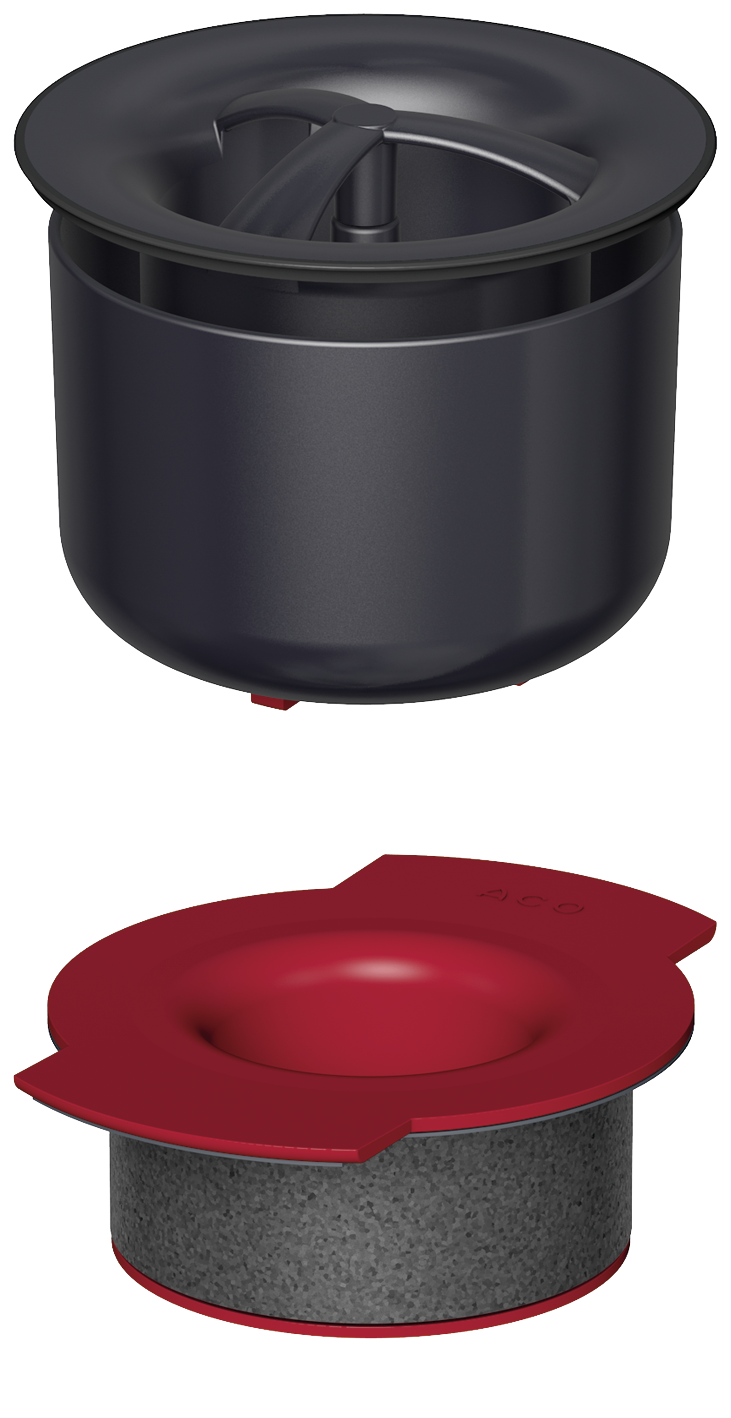

Brandschutz-Set
Passend für
- Bodenabläufe Easyflow
- DN 100
- Stutzenneigung: 90°
Beschreibung
- Feuer- und Rauchverschluss zur nachträglichen Brandschutzausrüstung von Ablaufkörpern Easyflow
- Abflussleistung des Ablaufkörpers verringert sich mit Verwendung um 0,5 l/s
- Sperrwasserhöhe 50 mm
- Bestehend aus
- Geruchsverschluss mit Hitzeschild
- Brandschutz-Kartusche
- Bauaufsichtliche Zulassung
- AbZ. Z‑19.17‑2159
- abG: Z‑19.53‑2442
- Gewicht: 0,3 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 173,84 €
- Rabattgruppe: 2
Einbauset Fit-in
Passend für
- Bodenabläufe Easyflow
- Stutzenneigung: 90°
- DN 70
Beschreibung
- Nicht brennbar
- Baustoffklasse A1
- Zum mörtellosen Einbau in Kernbohrungen: ∅ 225 mm
- Abmessungen Fit-in
- ∅ 215 mm
- Höhe: 139 mm
- Bauaufsichtliche Zulassung
- AbZ. Z‑19.17‑2159
- abG: Z‑19.53‑2442
- Gewicht: 3 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 146,28 €
- Rabattgruppe: 2
Einbauset Fit-in
Passend für
- Bodenabläufe Easyflow
- Stutzenneigung: 90°
- DN 100
Beschreibung
- Nicht brennbar
- Baustoffklasse A1
- Zum mörtellosen Einbau in Kernbohrungen: ∅ 225 mm
- Abmessungen Fit-in
- ∅ 215 mm
- Höhe: 139 mm
- Bauaufsichtliche Zulassung
- AbZ. Z‑19.17‑2159
- abG: Z‑19.53‑2442
- Gewicht: 3 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 146,28 €
- Rabattgruppe: 2
