Aufsatzstücke mit besandetem Flansch für Fußbodenbeschichtungen für Ablaufkörper Variant-CR 218

Preisliste
Kontakt
Einbauvorschlag

Produktinformationen

  • Für Fußbodenbeschichtungen
  • Stutzendurchmesser
    • DN 100: 198 mm
  • Geprüft gemäß DIN EN 1253 – 1
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit umlaufendem besandetem Flansch 6 mm unter OK Rostrahmen

Standardausführung

AusführungRahmenRostHöhen-

verstell-

barkeit

H1min – H1max		BeschreibungGewichtArtikel-Nr.Merken
[mm][mm][mm][kg]
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 196 x 196
  • Schlitzrost
  • Edelstahl
  • 188 x 188
  • K 3
40 – 130
  • Verschraubt
5,59519.65.89
  • Verschraubt
  • Rutschhemmung: Klasse C
5,59519.66.89
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 200 x 200
  • Gitterrost
  • Edelstahl
  • 170 x 170
  • L 15
35 – 135
  • Lose eingelegt
  • Rutschhemmend
5,79519.65.92
  • Gitterrost
  • Edelstahl
  • 170 x 170
  • M 125
35 – 135
  • Lose eingelegt
  • Rutschhemmend
6,49519.65.93
AusführungRahmenRostHöhen-

verstell-

barkeit

H1min – H1max		BeschreibungGewichtArtikel-Nr.
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 196 x 196 mm
  • Schlitzrost
  • Edelstahl
  • 188 x 188 mm
  • K 3
40 – 130 mm
  • Verschraubt
5,5 kg9519.65.89
  • Verschraubt
  • Rutschhemmung: Klasse C
5,5 kg9519.66.89
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 200 x 200 mm
  • Gitterrost
  • Edelstahl
  • 170 x 170 mm
  • L 15
35 – 135 mm
  • Lose eingelegt
  • Rutschhemmend
5,7 kg9519.65.92
  • Gitterrost
  • Edelstahl
  • 170 x 170 mm
  • M 125
35 – 135 mm
  • Lose eingelegt
  • Rutschhemmend
6,4 kg9519.65.93

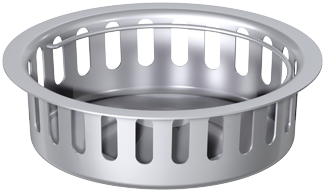

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 9519.70.92
    • 9519.50.92
    • 9519.70.93
    • 9519.50.93
    • 9519.70.94
    • 9519.50.94
    • 9519.70.95
    • 9519.50.95
  • Alle Aufsatzstücke in runder Ausführung
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ab 70 mm über Klebeflansch
  • Schlitzweite: 8 mm
  • Gewicht: 0,5 kg
Artikel-Nr.
9519.00.29

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 9519.70.92
    • 9519.50.92
    • 9519.70.93
    • 9519.50.93
    • 9519.70.94
    • 9519.50.94
    • 9519.70.95
    • 9519.50.95
  • Alle Aufsatzstücke in runder Ausführung
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ab 70 mm über Klebeflansch
  • Schlitzweite: 6 mm gemäß EG-Verordnung Nr. 1774/2002
  • Gewicht: 0,5 kg
Artikel-Nr.
9519.00.19

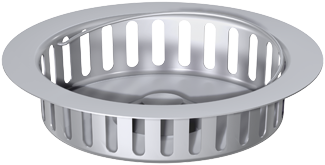

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 5084.71.00
    • 5084.80.00
    • 5084.81.00
    • 5084.83.00
    • 5084.87.00
    • 5084.89.00
    • 5084.91.00
    • 9405.89.00
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mindestdeckenaufbau über Klebeflansch des Ablaufes: 50 mm
  • Gewicht: 0,3 kg
Artikel-Nr.
5086.10.19

Verlängerung

Passend für
  • Alle Oberteile und Aufsatzstücke mit einem Stutzendurchmesser: 198 mm
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Verlängerung um max. 110 mm
  • Mit Abdichtring
  • Gewicht: 1,8 kg
Artikel-Nr.
9519.20.31

Kombiring

Passend für
  • Aufsatzstücke Durchmesser: 198 mm
Beschreibung
  • Dichtring
  • Farbe: grau
  • O-Ring entnehmbar zur Entwässerung über Sickeröffnung
  • Gewicht: 0,2 kg
Artikel-Nr.
9519.90.00

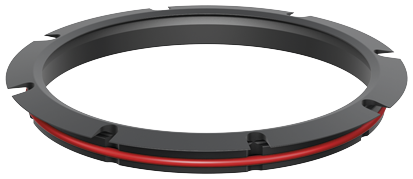

Kombiring

Passend für
  • Aufsatzstücke Durchmesser: 200 mm
Beschreibung
  • Dichtring
  • Farbe: rot
  • O-Ring entnehmbar zur Entwässerung über Sickeröffnung
  • Gewicht: 0,2 kg
Artikel-Nr.
9519.90.26

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 9519.40.81
    • 9519.40.87
    • 9519.60.89
    • 9519.60.91
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mindestdeckenaufbau über Klebeflansch des Ablaufes: 50 mm
  • Schlitzweite: 8 mm
  • Gewicht: 0,5 kg
Artikel-Nr.
9519.15.29

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 9519.40.81
    • 9519.40.87
    • 9519.60.89
    • 9519.60.91
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mindestdeckenaufbau über Klebeflansch des Ablaufes: 50 mm
  • Schlitzweite: 6 mm gemäß EG-Verordnung Nr. 1774/2002
  • Gewicht: 0,5 kg
Artikel-Nr.
9519.15.19

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 9519.40.92
    • 9519.40.93
    • 9519.40.94
    • 9519.40.95
    • 9519.60.92
    • 9519.60.93
    • 9519.60.94
    • 9519.60.95
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mindestdeckenaufbau über Klebeflansch des Ablaufes: 50 mm
  • Schlitzweite: 8 mm
  • Gewicht: 0,3 kg
Artikel-Nr.
9519.18.29

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 5084.92.00
    • 5084.93.00
    • 5084.94.00
    • 5084.95.00
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mindestdeckenaufbau über Klebeflansch des Ablaufes: 50 mm
  • Schlitzweite: 6 mm gemäß EG-Verordnung Nr. 1774/2002
  • Gewicht: 0,3 kg
Artikel-Nr.
9519.18.19

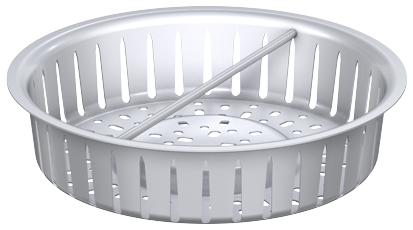

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 9595.80.89
    • 9595.90.89
    • 9595.80.22
    • 9595.90.22
    • 9595.80.27
    • 9595.90.27
    • 9595.80.30
    • 9595.90.30
    • 9595.90.99
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Bauhöhe: 50 mm
  • Gewicht: 0,6 kg
Artikel-Nr.
9519.13.19

Herausnehmbarer Schmutzfang

Passend für
  • Hygiene Kastenrinnen
    • Rinnenbreite: 300 – 800 mm
  • Aufsatzstücke
    • 9595.80.89
    • 9595.90.89
    • 9595.80.22
    • 9595.90.22
    • 9595.80.27
    • 9595.90.27
    • 9595.80.30
    • 9595.90.30
    • 9595.90.99
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Bauhöhe 26 mm
  • Gewicht: 0,5 kg
Artikel-Nr.
9519.10.19
