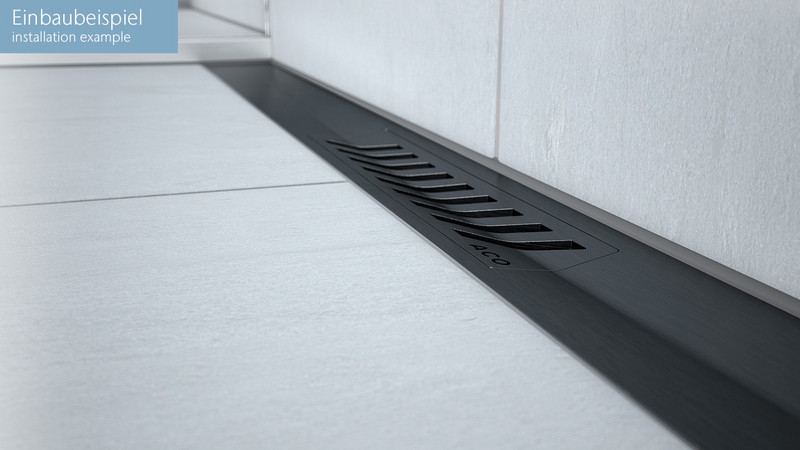

Ablaufkoerper Zu ACO Duschrinnenprofil Showerdrain S 669168

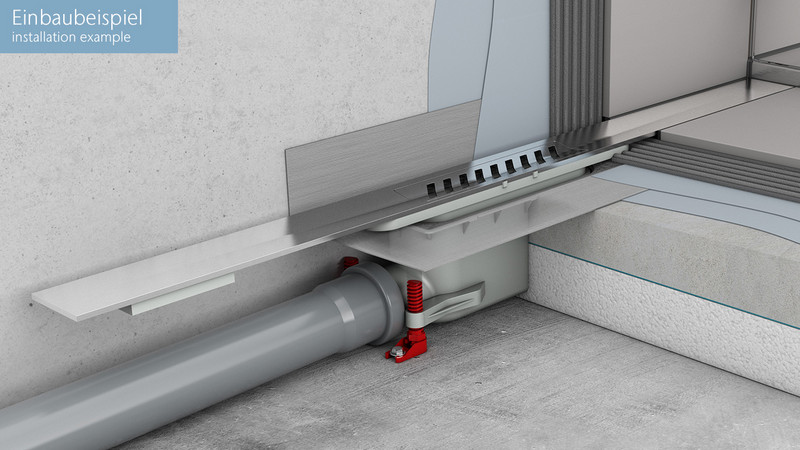

Ablaufkoerper Zu ACO Duschrinnenprofil Showerdrain S 401000

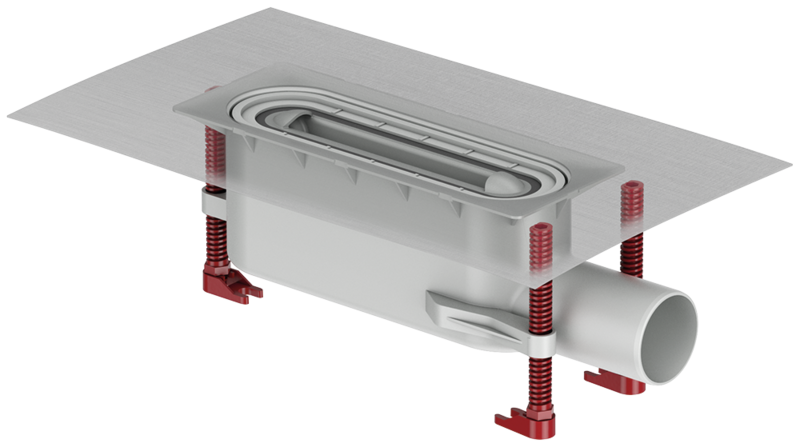

Ablaufkörper zu ACO Duschrinnenprofil ShowerDrain S+

Produktvorteile

  • Werkseitig angebrachte Dichtmanschette
  • Erfüllt höchste Wassereinwirkungsklasse W3-I gemäß DIN 18534
  • Erfüllt Anforderungen an Schallschutz gemäß DIN 4109 sowie VDI 4100

Produktinformationen

  • Ablauf aus Kunststoff zu Duschrinnenprofil ACO ShowerDrain S+
  • Ablaufstutzen geeignet für alle Steckrohrmuffensysteme
  • Waagerechter Ablaufstutzen DN 50
  • Produktklasse A (DIN EN 1253‑1)
  • Mit herausnehmbarem, zweiteiligem Geruchverschluss
  • Inkl. Befestigungsset, Schallschutz sowie Bauzeitenschutzdeckel
  • Mit werkseitig angebrachter Dichtmanschette
    • Erfüllt Zugprüfung gemäß DIN EN 1253‑1
    • Mit 60 mm Überlappung
  • Zum sicheren Anschluss an Verbundabdichtungen
  • Mit Sekundärentwässerung

AbflussleistungDesignrost Stripes:

  • Ablauf mit Sperrwasserhöhe 50 mm (DIN EN 1253‑1):
    • 0,7 l/s mit 10 mm Aufstau
    • 0,8 l/s mit 20 mm Aufstau
  • Ablauf mit Sperrwasserhöhe 30 mm:
    • 0,4 l/s mit 10 mm Aufstau
    • 0,6 l/s mit 20 mm Aufstau

Infobox

Hinweis: Das Duschrinnenprofil ShowerDrain S+ bitte separat bestellen

NennweiteStutzenneigungEinbauhöheSperrwasserhöheArtikel-Nr.Preis/Stk.

01.01.2025

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
BildDN 501,5°90 – 180 mmSperrwasserhöhe: 50 mm9010.51.20186,56 €6
BildDN 501,5°70 – 160 mmSperrwasserhöhe: 30 mm9010.51.21186,56 €6
NennweiteStutzenneigungEinbauhöheSperrwasserhöheArtikel-Nr.
BildDN 501,5°90 – 180 mmSperrwasserhöhe: 50 mm9010.51.20
BildDN 501,5°70 – 160 mmSperrwasserhöhe: 30 mm9010.51.21

Geruchsverschluss

Passend für
  • ACO ShowerDrain S+
    • Ablaufkörper
Beschreibung
  • ACO ShowerDrain S+ Ersatzgeruchverschluss
    • Ersatzteil für original Geruchverschluss S+
    • Zweiteilig und herausnehmbar
    • Aus Kunststoff
  • 50 mm Sperrwasserhöhe
  • Nettopreis 01.01.2025 in €: 28,83 €
Artikel-Nr.
9010.51.27

Geruchsverschluss

Passend für
  • ACO ShowerDrain S+
    • Ablaufkörper
Beschreibung
  • ACO ShowerDrain S+ Ersatzgeruchverschluss
    • Ersatzteil für original Geruchverschluss S+
    • Zweiteilig und herausnehmbar
    • Aus Kunststoff
  • 30 mm Sperrwasserhöhe
  • Nettopreis 01.01.2025 in €: 28,83 €
Artikel-Nr.
9010.51.28

ACO ShowerDrain S+, Duschrinnenprofil

Überraschend einfach – ACO ShowerDrain S+
Innovatives Design mit perfektionierten Eigenschaften:


Die neue ShowerDrain S+ vereint Eleganz und Leistungsstärke in einer Rinne. Sie kombiniert die Gestaltungsmöglichkeiten einer herkömmlichen Duschrinne mit den Installationsvorteilen eines Bodenablaufs. Dabei passt sie zu allen gängigen Fliesenformaten und fügt sich perfekt in Bäder, insbesondere in denen ein nischenbündiges Design ohne seitliche Fliesenstücke gewünscht wird, ein.

ACO ShowerDrain S SPlus Detailbild 1

Awards und Auszeichnungen

Gewinner Red Dot Award 2021
Gewinner Plus X Award
Besonderheiten des innovativen Duschrinnenprofils
  • einzigartiges, minimalistisches Design
  • bleibende hochwertige Optik durch elektropolierte Oberfläche
  • Einbau Duschrinnenprofil bei Fliesenhöhe < 10 mm ohne aufwändige Kürzungsarbeiten
  • ACO Pad für Ausrichtung des Duschprofils
  • werkzeuglose Rostentnahme durch ti&flip-Funktion
  • werkseitig angebrachte Dichtmanschette (W3-I nach DIN 18534)
  • erfüllt alle Schallschutzstufen (SSt I-III nach VDI 4100)

Einfacher Einbau

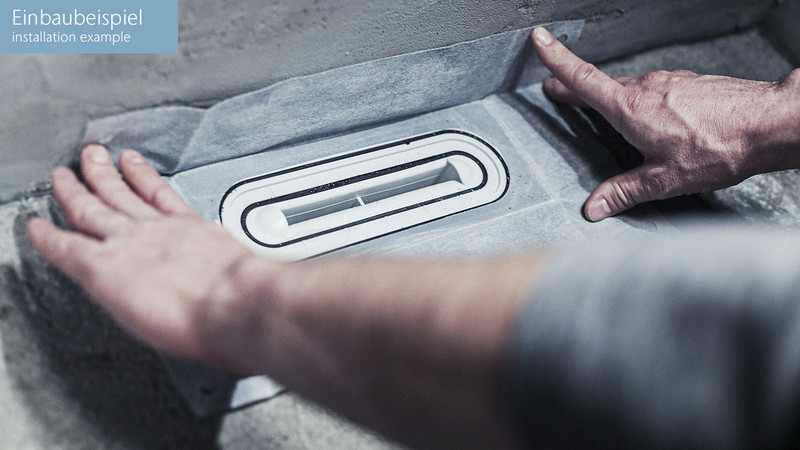

Für eine verlässliche Abdichtung im Verbund sorgt die werkseitig angebrachte Dichtmanschette (W3-I nach DIN 18534-3). Während der Bauphase ist diese durch einen vormontierten Bauzeitenschutz zuverlässig geschützt. Der Bauzeitenschutz verfügt über eine Abziehfläche für den Estrich. Bei Wandmontage kann die nicht benötigte Abziehkante werkzeuglos entfernt werden. Die Höhenverstellung erfolgt durch Kunststoffschrauben, die bei Bedarf ebenfalls werkzeuglos gekürzt werden können. Eine Feinjustierung kann durch die Stellschraube am Fuß, sowie von oben vorgenommen werden.

ShowerDrain S+, einfache Montage durch ACO Pad
ACO ShowerDrain S SPlus Detailbild 5

Funktionales Design

Das elegante Duschrinnenprofil besticht durch seine Qualität (4 mm Edelstahl, elektropoliert). Dezent setzt sich das Gefälle in Szene und stellt eine optimale und reinigungsfreundliche Entwässerung sicher. Bauseitig kann das Profil um 80 mm gekürzt werden, ohne dabei auf einen ebenen Profilübergang zu verzichten. Der Einbau und die Ausrichtung des Duschprofils wird durch ein Gefälleausgleichsstück – das ACO Pad – enorm erleichtert. Bei Bodenfliesen bis zu einer Höhe von 10 mm, wird das Duschprofil ohne zusätzliche Kürzungsarbeiten verwendet. Bei Bodenfliesen mit Höhen >10 mm kommt das Verlängerungsstück zum Einsatz.

Awards und Auszeichnungen

Gewinner Red Dot Award 2021
Gewinner Plus X Award
ACO ShowerDrain S SPlus Detailbild 8

Einfache Reinigung

Mit der Funktion tip & flip lässt sich der Rost anheben und ohne zusätzliche Hilfsmittel entnehmen. Nach Entnahme des Haarsiebs kann der Geruchversschluss ganz einfach für Reinigungszwecke entnommen werden und man hat einen freien Zugang zur Rohrleitung. Der Geruchverschluss und der Ablaufkörper sind so konstruiert, dass durch großzügige Radien keine Ecken und Kanten für Schmutzablagerungen geboten werden, zudem bleibt im Ablauf kein stehendes Wasser zurück. Diese Eigenschaften in Kombination mit einer hohen Abflussleistung sorgen für langanhaltende Zufriedenheit.

ShowerDrain S+, Tip und Flip
