Rinnenkoerper Einbauhoehe Oberkante Estrich 57 128 Mm 200 Mm 271141

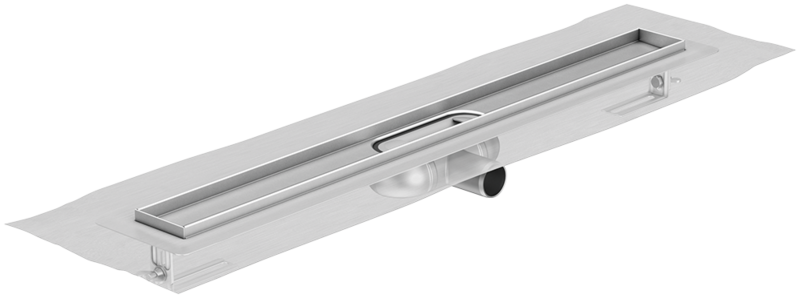

Rinnenkörper ACO ShowerDrain C, Einbauhöhe Oberkante Estrich: 57 – 128 mm (200 mm)

Rinnenkörper ACO ShowerDrain C, Einbauhöhe Oberkante Estrich: 57 – 128 mm (200 mm)

Produktvorteile

  • Minimale Bauhöhe: 57 mm
  • Erfüllt alle Schallschutzstufen (SSt I-III gemäß VDI 4100: 2012)
  • Erfüllt höchste Wassereinwirkungsklasse W3-I gemäß DIN 18534
  • Hohe Ablaufleistung
  • Voller Zugang zur Rohrleitung zur optimalen Reinigung
  • Werkseitig angeschweißten Topf

Preisliste
Kontakt

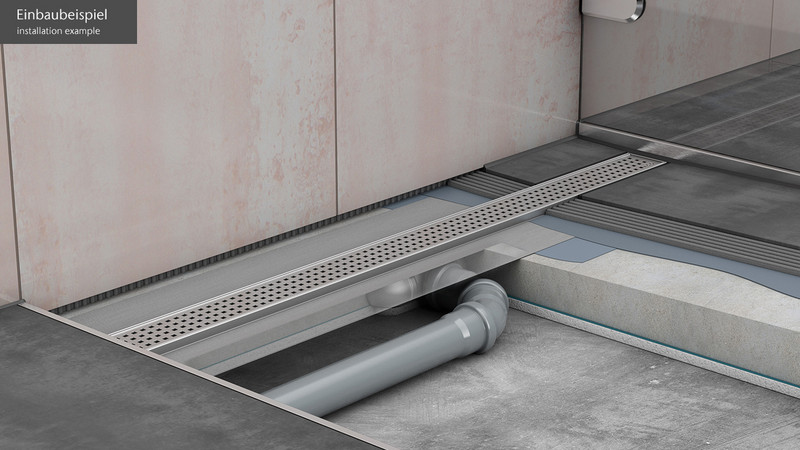

Einbauvorschlag

Produktinformationen

  • Material: Aus Edelstahl
    • Gebeizt
  • Produktklasse A (geprüft nach den Anforderungen der DIN EN 1253‑1)
  • Belastungsklasse: K3 (geprüft nach den Anforderungen der DIN EN 1253‑1)
  • Schallschutz: Schallschutzzubehör im Lieferumfang enthalten
  • Montage: einbaufertig
  • Fliesenrahmen:
    • Höhe 12 mm
  • Einbauhöhen (Sperrwasserhöhe 25 mm)
    • Bis OK Estrich: 57 – 128 mm
    • Gesamt: 69 – 140 mm
  • Sichtbare Breite: 64 mm
  • Stutzenausführung DN 40:
    • Geeignet für alle Steckrohrmuffensysteme
  • Abflussleistung (geprüft nach den Anforderungen der DIN EN 1253‑6):
    • 0,56 l/s bei WS25 mit 10 mm Aufstau
    • 0,62 l/s bei WS25 mit 20 mm Aufstau
  • Geruchsverschluss: 2-teilig, herausnehmbar
  • Flanschausführung: fest angeformt, werkseitig angebrachter Dichtmanschette, mit 60 mm Überlappung

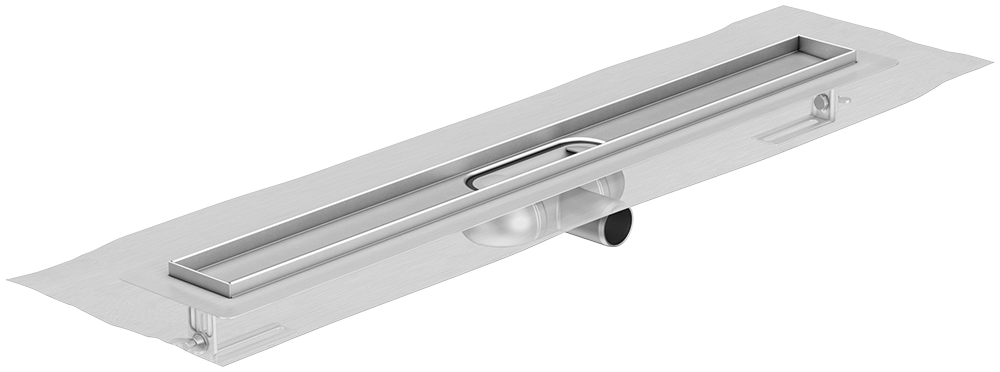

Ohne Aufkantung

AbmessungenArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
L1L2B
[mm][mm][mm]
Bild6857451309010.85.40327,54 €6
7858451309010.85.41331,78 €6
8859451309010.85.42350,86 €6
98510451309010.85.43362,52 €6
118512451309010.85.44392,20 €6

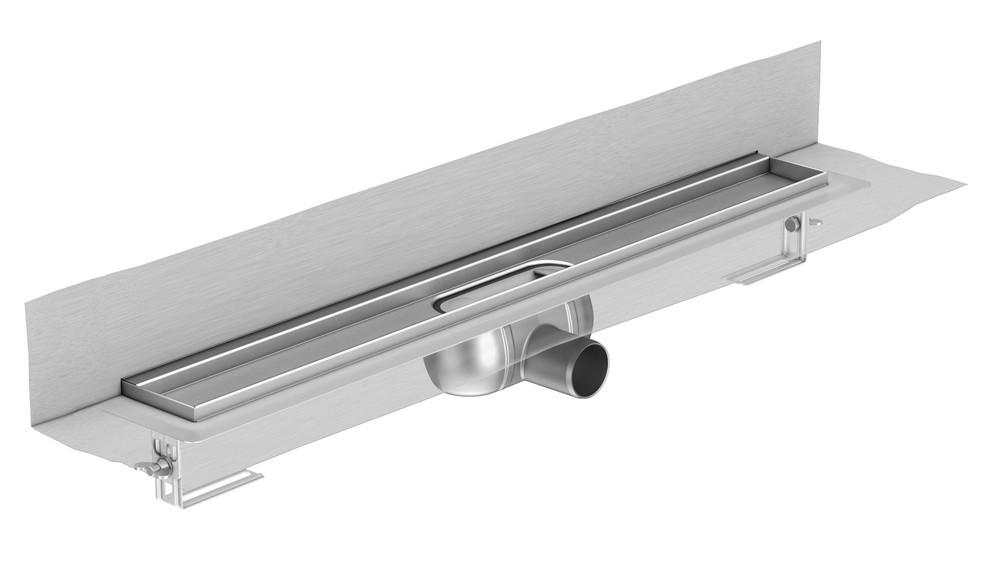

Aufkantung hinten

AbmessungenArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
L1L2B
[mm][mm][mm]
Bild6857451229010.85.50327,54 €6
7858451229010.85.51331,78 €6
8859451229010.85.52350,86 €6
98510451229010.85.53362,52 €6
118512451229010.85.54392,20 €6
AbmessungenArtikel-Nr.
L1L2B
Bild685 mm745 mm130 mm9010.85.40
Bild785 mm845 mm130 mm9010.85.41
Bild885 mm945 mm130 mm9010.85.42
Bild985 mm1045 mm130 mm9010.85.43
Bild1185 mm1245 mm130 mm9010.85.44
Bild685 mm745 mm122 mm9010.85.50
Bild785 mm845 mm122 mm9010.85.51
Bild885 mm945 mm122 mm9010.85.52
Bild985 mm1045 mm122 mm9010.85.53
Bild1185 mm1245 mm122 mm9010.85.54
Design-Roste aus geschliffenem Edelstahl

Design-Roste aus geschliffenem Edelstahl

ACO ShowerStep – Gefällekeil

ACO ShowerStep – Gefällekeil

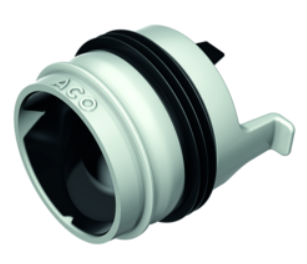

ACO EasyStop

Passend für
  • ACO ShowerDrain E+; C
Beschreibung
  • Verhindert das Austrocknen der Wasservorlage im Geruchverschluss
  • Reduziert die Abflussleistung um 0,25 l/s
  • Material: Kunststoff mit Membraneinsatz und Lippendichtung
  • DN 40
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 14,95 €
  • Rabattgruppe: 6
Artikel-Nr.
9010.79.23

Montagewinkel

Passend für
  • Duschrinne ACO ShowerDrain C
Beschreibung
  • Für Bauhöhen von 120 – 200 mm (OKE)
  • Inkl. Schallschutz- und Befestigungsmaterial
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 39,75 €
  • Rabattgruppe: 6
Artikel-Nr.
9010.88.58

Haarsieb

Passend für
  • ACO ShowerDrain C
Beschreibung
  • Haarsieb zur Vorbeugung von Rohrverstopfung
  • Aus Kunststoff, Werkstoff PP
  • Einfache Entnahme und Reinigung
  • Zur Nachrüstung geeignet
  • Reduziert die Abflussleistung um 0,2 l/s
Artikel-Nr.
9010.88.59

Verlässliche Abdichtung

Die sichtbare Breite der ACO ShowerDrain C beträgt gerade mal 70 mm. Sie ist in der Ausführung mit umlaufendem Flansch und mit Wandaufkantung erhältlich. Für eine verlässliche Abdichtung im Verbund sorgt die werkseitig angebrachte Dichtmanschette. Dadurch erfüllen die Duschrinnen die Anforderungen der höchsten Wassereinwirkungsklasse W3-I, gemäß der neuen Norm Abdichtung von Innenräumen (DIN 18534-3). Auf Grund des dehnfähigen Materials der Dichtmanschette ist eine hohe Sicherheit bei der Rissüberbrückung zwischen der Duschrinne und dem sich setzenden Estrich gewährleistet. Die ACO ShowerDrain C hat einen festen Fliesenrahmen ohne Sekundärentwässerung.

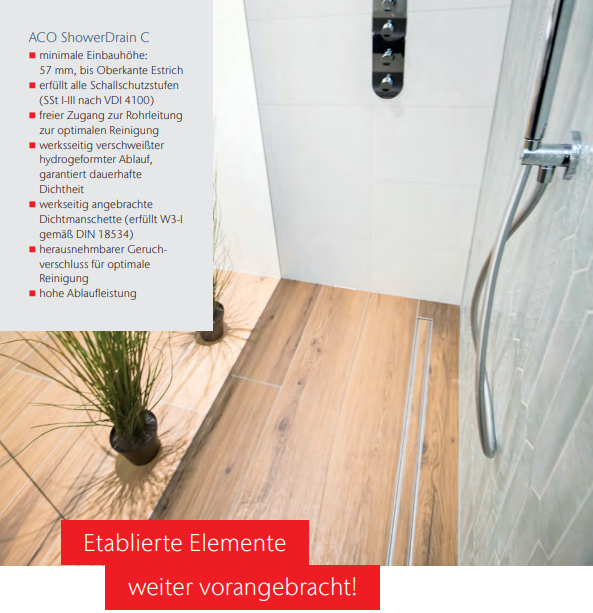

ShowerDrain C 1

Hohe Ablaufleistung

Dank des neuen Ablaufkörpers erreicht die Rinne trotz niedriger Einbauhöhe und schmaler Form eine sehr hohe Ablaufleistung: bis zu 0,91 l/s (geprüft gemäß DIN EN 1253-1). Die ACO ShowerDrain C wird komplett vormontiert geliefert, Rinne und Ablaufkörper sind garantiert dicht verschweißt. Die Materialhärte vermindert Kratz- und Gebrauchsspuren und zeigt sichwiderstandsfähig gegen übliche Reinigungsmittel. Die hochwertige Optik der matt glänzenden Oberfläche überzeugt mit geringer Schmutzanhaftung und hoher Reinigungsfreundlichkeit.

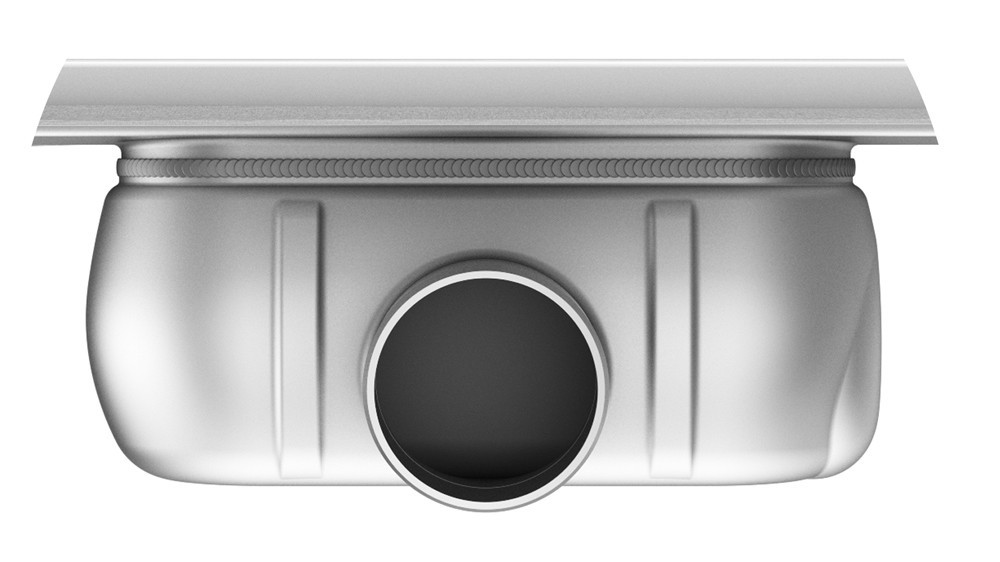

ACO ShowerDrain C Schweissnaht Ohne Kreis V01

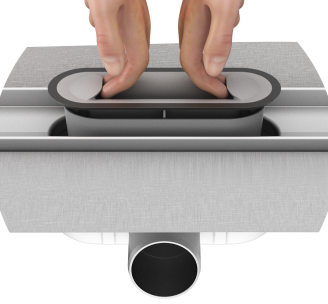

ShowerDrain C 5.1

Komfortable Entnahme des Geruchsverschlusses

Für eine lang anhaltende Zufriedenheit sorgen nicht nur Abflussleistung und beständige Oberflächen. Oft sind es die kleinen Details die unbeliebte, aber notwendige Reinigungsarbeiten erleichtern. Der neue Geruchsverschluss verfügt über zwei äußere Griffbereiche, die eine Entnahme ohne Griff in den Verschluss und damit eine hygienischere Reinigung ermöglichen.

Freier Zugang zur Rohrleitung und Aufrüstung mit ACO EasyStop

Ist der Geruchverschluss einmal entnommen, lässt er sich leicht in zwei Teile zerlegen, reinigen und wieder zusammenstecken. Zudem hat man einen vollen Zugang zur Rohrleitung, für ggf. notwendige Wartungsarbeiten. Für besondere Einsatzbereiche, z.B. Hotels mit Saisonbetrieb, kann die Duschrinne mit ACO EasyStop nachgerüstet werden. Der ACO EasyStop hat einen Membraneinsatz, welche das Austrocknen der Wasservorlage im Geruchverschluss verhindert.
