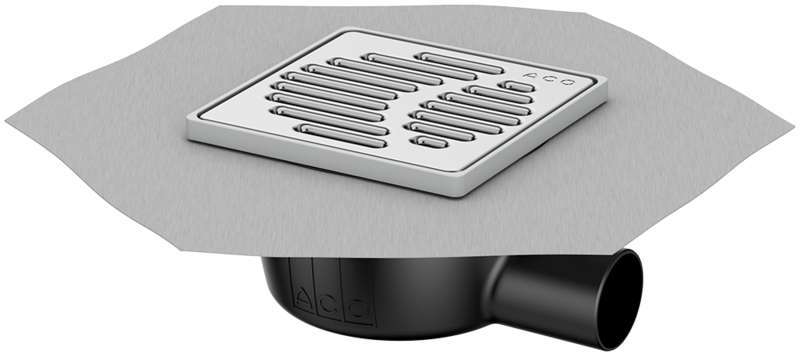

Komplettabläufe DN 50 - ACO Sanitärablauf Easyflow+

Komplettabläufe DN 50 - ACO Sanitärablauf Easyflow+

Produktvorteile

  • Minimaler Bodenaufbau: 70 mm
  • Komplettabläufe für die gängigsten Einbausituationen
  • Ausgelegt für unterschiedliche Fliesenhöhen
  • Flexible Anpassung an das Fliesenraster
  • Erfüllt Wassereinwirkungsklasse W3-I gemäß DIN 18534‑1

Preisliste
Kontakt
Einbauvorschlag

Produktinformationen

  • Material: Kunststoff
  • Ablaufstutzen: DN 50
  • Abflussleistung geprüft gemäß DIN EN 1253‑1:
    • 0,7 l/s bei WS50 mit 10 mm Aufstau
    • 0,9 l/s bei WS50 mit 20 mm Aufstau
  • Abflussleistung geprüft gemäß DIN EN 1253‑6:
    • 0,5 l/s bei WS30 mit 10 mm Aufstau
    • 0,8 l/s bei WS30 mit 20 mm Aufstau
  • Geruchverschluss: einteilig, herausnehmbar
  • Inkl. Bauzeitschutzdeckel
  • Höhenverstellbarkeit: stufenweise höhenverstellbar
  • Mit Aufsatzrahmen aus Kunststoff
  • Mit Schlitzrost aus Edelstahl
    • Belastungsklasse: K3
    • Schlitzweite: 8 mm
  • Optionales Zubehör:
    • Geruchstopp

Brandschutz

Feuerwiderstandsklasse R 30 – R 120 geprüft gemäß AbZ: Z‑19.17‑2159 bei Verwendung eines Brandschutz-Sets und ACO Fit-ins.

Ohne seitlichen Zulauf

NennweiteAusführungAussparungRahmenRostBeschreibungGewichtArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
[mm][mm][l/s][kg]
BildDN 50Standard240 x 240
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 100 x 100
  • Lose eingelegt
  • Stutzenneigung: 90°
  • Abflussleistung: 1,1
  • Sperrwasserhöhe: 50 mm
0,62019.51.9184,80 €2
BildDN 50Standard240 x 300
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 100 x 100
  • Lose eingelegt
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,9
  • Sperrwasserhöhe: 50 mm
0,62015.51.9186,92 €2
BildDN 50Flatline240 x 300
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 100 x 100
  • Lose eingelegt
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,8
  • Sperrwasserhöhe: 30 mm
0,62015.31.9180,56 €2
BildDN 50Standard240 x 240
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 150 x 150
  • Lose eingelegt
  • Stutzenneigung: 90°
  • Abflussleistung: 1,1
0,72019.55.9189,04 €2
BildDN 50Standard240 x 300
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 150 x 150
  • Lose eingelegt
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,9
0,72015.55.9189,04 €2
BildDN 50Flatline240 x 300
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 150 x 150
  • Lose eingelegt
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,8
0,72015.35.9184,80 €2

Mit seitlichem Zulauf

NennweiteAusführungAussparungRahmenRostBeschreibungGewichtArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
[mm][mm][l/s][kg]
BildDN 50Standard240 x 330
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 100 x 100
  • Lose eingelegt
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,9
  • Sperrwasserhöhe: 50 mm
0,72515.51.9190,10 €2
BildDN 50Flatline240 x 330
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 100 x 100
  • Lose eingelegt
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,8
  • Sperrwasserhöhe: 30 mm
0,72515.31.9187,98 €2
BildDN 50Standard240 x 330
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 150 x 150
  • Lose eingelegt
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,9
0,82515.55.9193,28 €2
BildDN 50Flatline240 x 330
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 150 x 150
  • Lose eingelegt
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,8
0,82515.35.9190,10 €2
AusführungNennweiteAussparungRahmenRostBeschreibungGewichtArtikel-Nr.
BildOhne seitlichen ZulaufStandardDN 50240 x 240 mm
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 100 x 100 mm
  • Lose eingelegt
  • Stutzenneigung: 90°
  • Abflussleistung: 1,1 l/s
  • Sperrwasserhöhe: 50 mm
  • Mit
0,6 kg2019.51.91
BildOhne seitlichen ZulaufStandardDN 50240 x 300 mm
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 100 x 100 mm
  • Lose eingelegt
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,9 l/s
  • Sperrwasserhöhe: 50 mm
  • Mit
0,6 kg2015.51.91
BildOhne seitlichen ZulaufFlatlineDN 50240 x 300 mm
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 100 x 100 mm
  • Lose eingelegt
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,8 l/s
  • Sperrwasserhöhe: 30 mm
  • Mit
0,6 kg2015.31.91
BildMit seitlichem ZulaufStandardDN 50240 x 330 mm
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 100 x 100 mm
  • Lose eingelegt
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,9 l/s
  • Sperrwasserhöhe: 50 mm
  • Mit
0,7 kg2515.51.91
BildMit seitlichem ZulaufFlatlineDN 50240 x 330 mm
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 100 x 100 mm
  • Lose eingelegt
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,8 l/s
  • Sperrwasserhöhe: 30 mm
  • Mit
0,7 kg2515.31.91
BildOhne seitlichen ZulaufStandardDN 50240 x 240 mm
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 150 x 150 mm
  • Lose eingelegt
  • Stutzenneigung: 90°
  • Abflussleistung: 1,1 l/s
  • Mit
0,7 kg2019.55.91
BildOhne seitlichen ZulaufStandardDN 50240 x 300 mm
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 150 x 150 mm
  • Lose eingelegt
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,9 l/s
  • Mit
0,7 kg2015.55.91
BildOhne seitlichen ZulaufFlatlineDN 50240 x 300 mm
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 150 x 150 mm
  • Lose eingelegt
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,8 l/s
  • Mit
0,7 kg2015.35.91
BildMit seitlichem ZulaufStandardDN 50240 x 330 mm
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 150 x 150 mm
  • Lose eingelegt
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,9 l/s
  • Mit
0,8 kg2515.55.91
BildMit seitlichem ZulaufFlatlineDN 50240 x 330 mm
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 150 x 150 mm
  • Lose eingelegt
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,8 l/s
  • Mit
0,8 kg2515.35.91
Design-Roste

Design-Roste

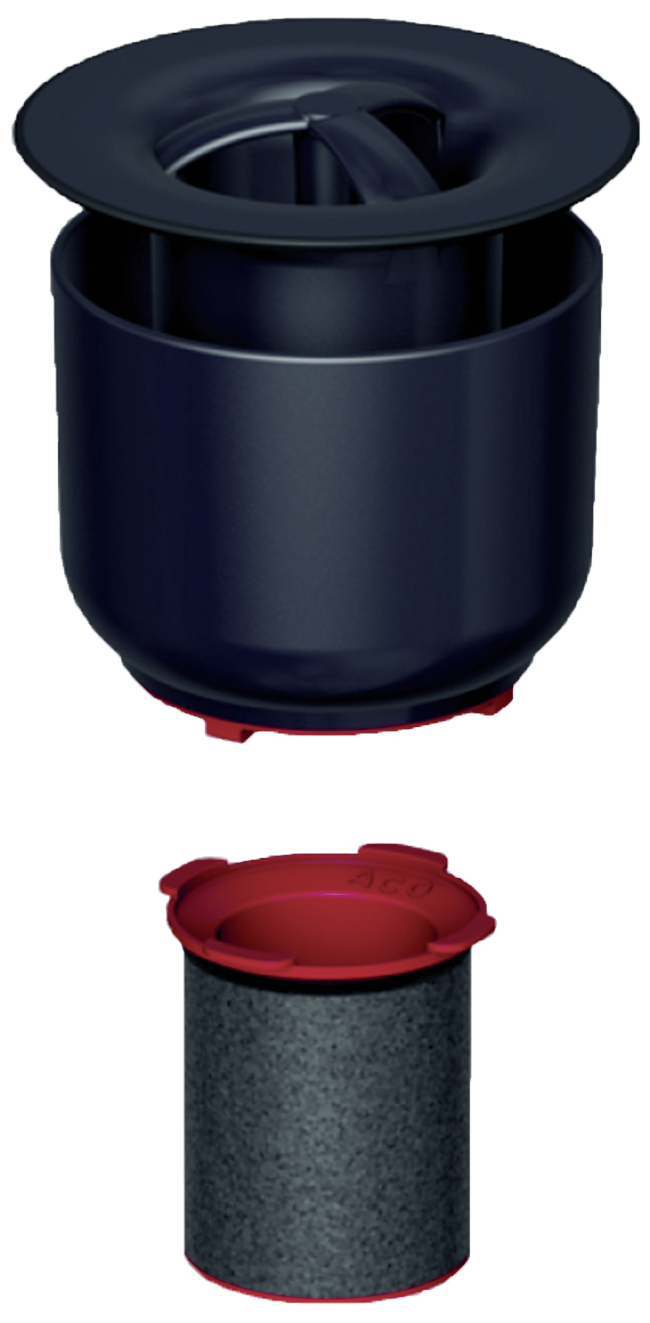

Brandschutz-Set

Passend für
  • Bodenabläufe Easyflow
    • DN 50
    • Stutzenneigung: 90°
Beschreibung
  • Feuer- und Rauchverschluss zur nachträglichen Brandschutzausrüstung von Ablaufkörpern Easyflow
  • Abflussleistung des Ablaufkörpers verringert sich mit Verwendung um 0,5 l/s
  • Sperrwasserhöhe 50 mm
  • Bestehend aus
    • Geruchsverschluss mit Hitzeschild
    • Brandschutz-Kartusche
  • Bauaufsichtliche Zulassung
    • AbZ. Z‑19.17‑2159
    • abG: Z‑19.53‑2442
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 119,78 €
  • Rabattgruppe: 2
Artikel-Nr.
2520.00.00

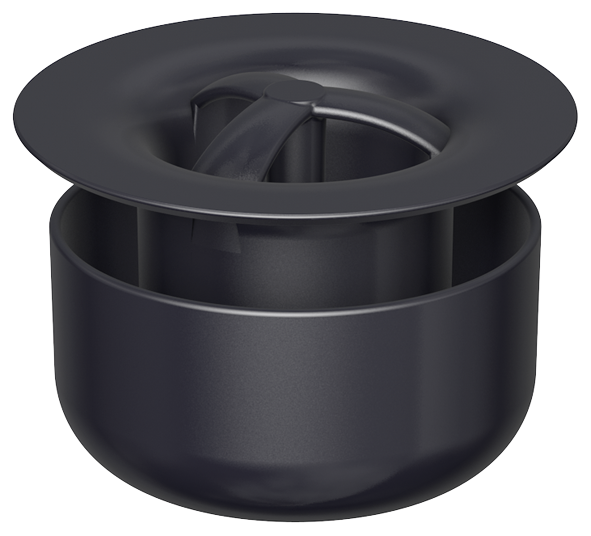

Geruchsstopp

Passend für
  • Bodenabläufe Easyflow
    • Standard
    • DN 50
Beschreibung
  • Verhindert unangenehme Gerüche aus der Kanalisation unabhängig von der Sperrwasserhöhe
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 20,46 €
  • Rabattgruppe: 2
Artikel-Nr.
2000.00.06

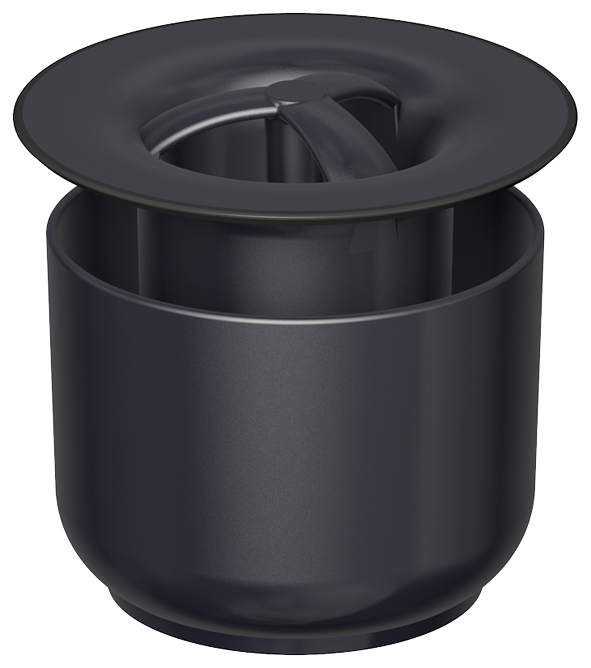

Geruchsstopp

Passend für
  • Bodenabläufe Easyflow
    • Flatline
    • DN 50
Beschreibung
  • Verhindert unangenehme Gerüche aus der Kanalisation unabhängig von der Sperrwasserhöhe
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 20,46 €
  • Rabattgruppe: 2
Artikel-Nr.
2000.00.05

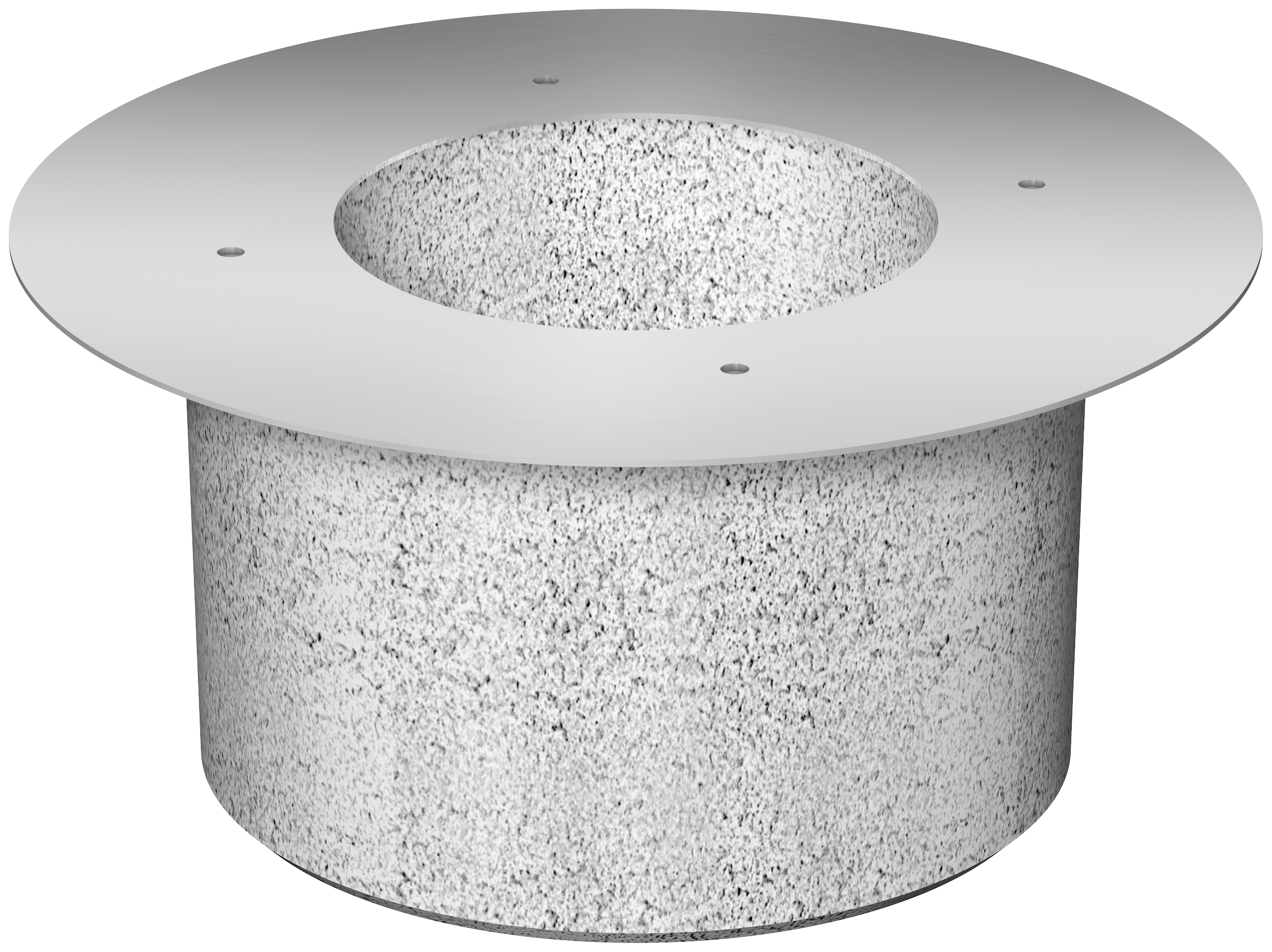

Einbauset Fit-in

Passend für
  • Bodenabläufe Easyflow
    • Stutzenneigung: 90°
  • DN 50
Beschreibung
  • Nicht brennbar
    • Baustoffklasse A1
  • Zum mörtellosen Einbau in Kernbohrungen: ∅ 225 mm
  • Abmessungen Fit-in
    • ∅ 215 mm
    • Höhe: 139 mm
  • Bauaufsichtliche Zulassung
    • AbZ. Z‑19.17‑2159
    • abG: Z‑19.53‑2442
  • Gewicht: 3,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 146,28 €
  • Rabattgruppe: 2
Artikel-Nr.
9390.08.40

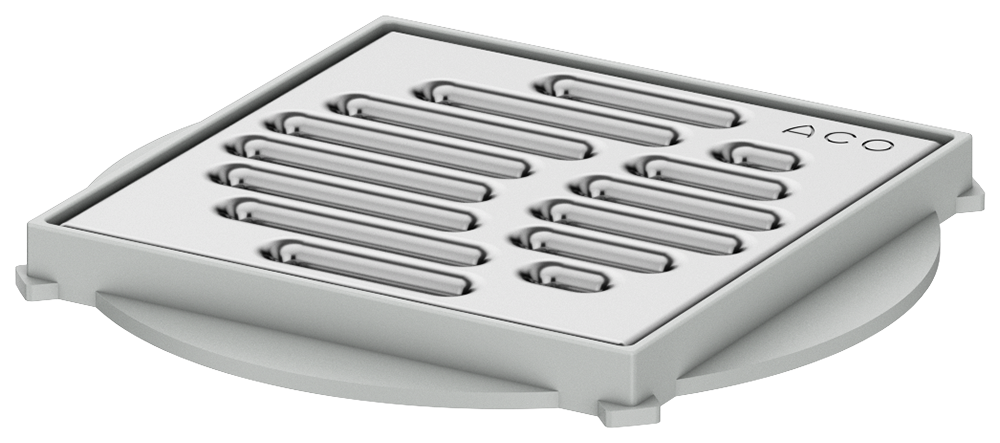

Aufsatzrahmen mit Rost

Passend für
  • ACO Sanitärablauf Easyflow+
Beschreibung
  • Aufsatzrahmen aus Kunststoff
  • Schlitzrost aus Edelstahl
  • 100x100 mm
  • K3
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 33,92 €
  • Rabattgruppe: 2
Artikel-Nr.
2019.01.00

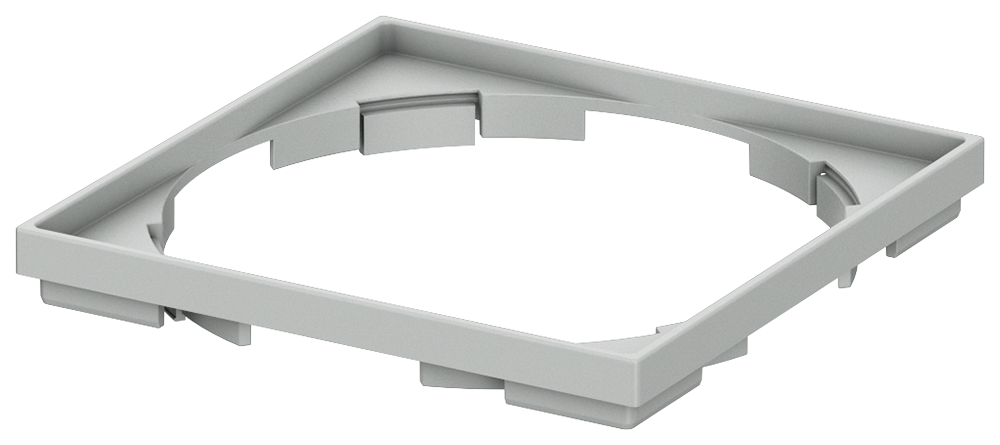

Höhenverstellring

Passend für
  • ACO Sanitärablauf Easyflow+
    • Für Rahmen 100x100
Beschreibung
  • Höhenverstellring aus Kunststoff
  • Für Rahmen 100x100
  • Höhenverstellung = 7 mm
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 14,84 €
  • Rabattgruppe: 2
Artikel-Nr.
2019.01.15

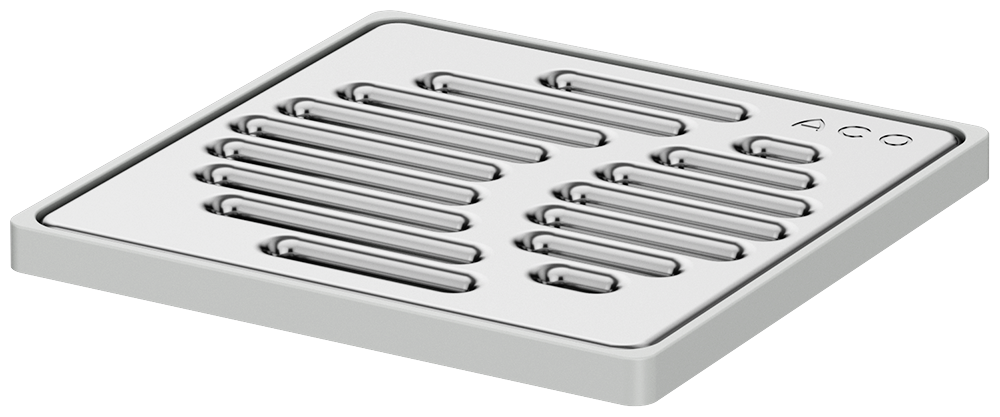

Aufsatzrahmen mit Rost

Passend für
  • ACO Sanitärablauf Easyflow+
Beschreibung
  • Aufsatzrahmen aus Kunststoff
  • Schlitzrost aus Edelstahl
  • 150x150 mm
  • K3
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 37,10 €
  • Rabattgruppe: 2
Artikel-Nr.
2019.05.00

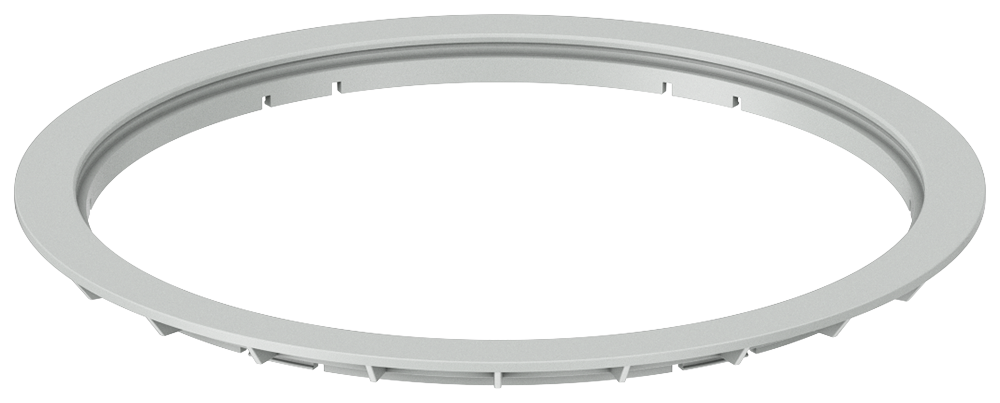

Höhenverstellring

Passend für
  • ACO Sanitärablauf Easyflow+
    • Für Rahmen 150x150
Beschreibung
  • Höhenverstellring aus Kunststoff
  • Für Rahmen 150x150
  • Höhenverstellung = 5 mm
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 14,84 €
  • Rabattgruppe: 2
Artikel-Nr.
2019.05.15

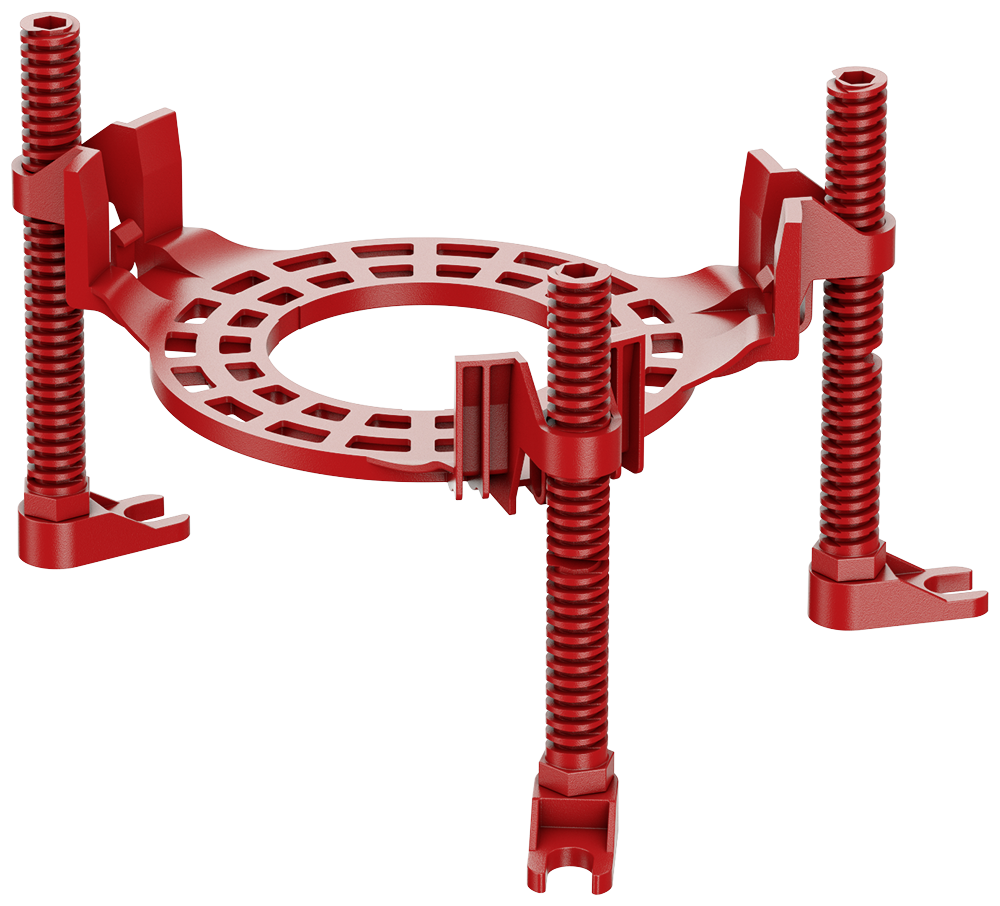

Montagehilfe

Passend für
  • ACO Sanitärablauf Easyflow+
Beschreibung
  • Kunststoff
  • Für Einbauhöhen von
    • 75 – 165 mm für Abläufe mit Sperrwasserhöhe 30 mm
    • 95 – 185 mm für Abläufe mit Sperrwasserhöhe 50 mm
  • Inklusive Montagematerial
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 25,44 €
  • Rabattgruppe: 2
Artikel-Nr.
2019.10.99

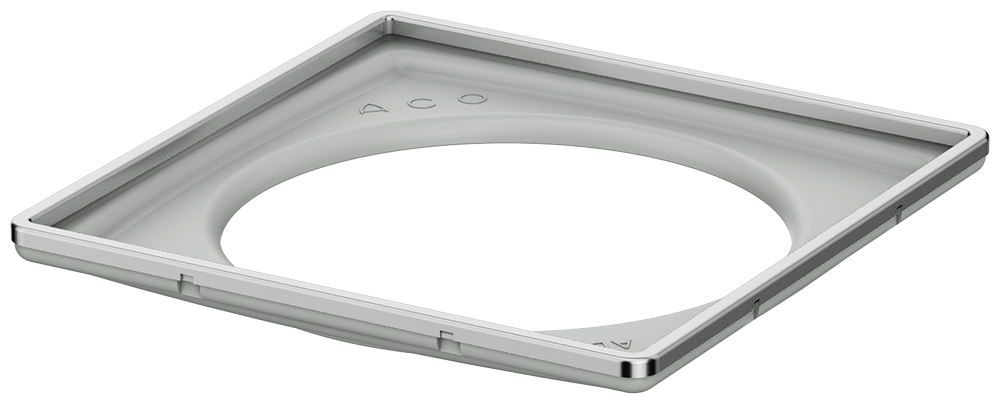

Aufsatzrahmen für Design-Massivroste

Passend für
  • ACO Sanitärablauf Easyflow+ und Designroste
Beschreibung
  • Aufsatzrahmen aus Kunststoff
  • Rahmen aus Edelstahl
  • Passend für Designroste 140 x 140 mm
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 41,00 €
  • Rabattgruppe: 6
Artikel-Nr.
5141.80.10
