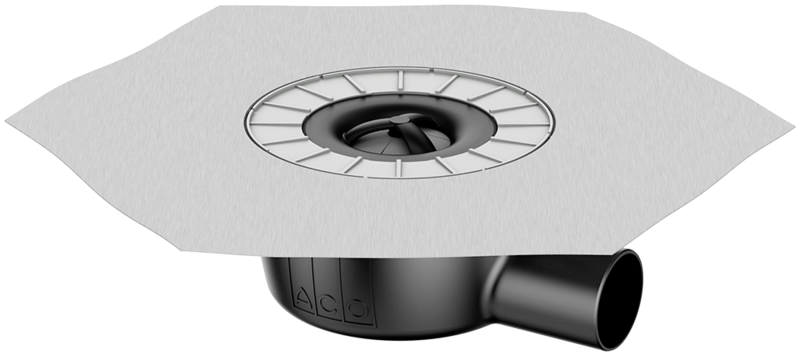

Einzelablauf mit Geruchstopp DN 50 - ACO Sanitärablauf Easyflow+

Einzelablauf mit Geruchstopp DN 50 - ACO Sanitärablauf Easyflow+

Produktvorteile

  • Minimaler Bodenaufbau: 70 mm
  • Ausgelegt für unterschiedliche Fliesenhöhen
  • Auswahl unterschiedlicher Rostgrößen
  • Flexible Anpassung an das Fliesenraster
  • Erfüllt Wassereinwirkungsklasse W3-I gemäß DIN 18534‑1

Produktinformationen

  • Material: Kunststoff
  • Ablaufstutzen: DN 50
  • Geruchverschluss mit Membran Geruchsstopp) reduziert die Abflussmenge
  • Geruchverschluss: einteilig, herausnehmbar
  • Stufenweise höhenverstellbar
  • Abflussleistung geprüft gemäß DIN EN 1253‑1:
    • 0,7 l/s bei WS50 mit 10 mm Aufstau
    • 0,9 l/s bei WS50 mit 20 mm Aufstau
  • Abflussleistung geprüft gemäß DIN EN 1253‑6:
    • 0,5 l/s bei WS30 mit 10 mm Aufstau
    • 0,8 l/s bei WS30 mit 20 mm Aufstau

Brandschutz

Feuerwiderstandsklasse R 30 – R 120 geprüft gemäß AbZ: Z‑19.17‑2159 bei Verwendung eines Brandschutz-Sets und ACO Fit-ins.

Ohne seitlichen Zulauf

NennweiteAusführungAussparungBeschreibungGewichtArtikel-Nr.Preis/Stk.

01.01.2025

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
[mm][l/s][kg]
BildDN 50Standard240 x 240
  • Stutzenneigung: 90°
  • Abflussleistung: 0,9
  • Sperrwasserhöhe: 50 mm
  • Mit Geruchsstopp
0,42019.50.1559,36 €2
BildDN 50Standard240 x 300
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,5
  • Sperrwasserhöhe: 50 mm
  • Mit Geruchsstopp
0,52015.50.1560,42 €2
BildDN 50Flatline240 x 300
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,5
  • Sperrwasserhöhe: 30 mm
  • Mit Geruchsstopp
0,42015.30.1557,24 €2

Mit seitlichem Zulauf

NennweiteAusführungAussparungBeschreibungGewichtArtikel-Nr.Preis/Stk.

01.01.2025

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
[mm][l/s][kg]
BildDN 50Standard240 x 330
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,5
  • Sperrwasserhöhe: 50 mm
  • Mit Geruchsstopp
0,52515.50.1562,54 €2
BildDN 50Flatline240 x 330
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,5
  • Sperrwasserhöhe: 30 mm
  • Mit Geruchsstopp
0,42515.30.1559,36 €2
AusführungNennweiteAussparungBeschreibungGewichtArtikel-Nr.
BildOhne seitlichen ZulaufStandardDN 50240 x 240 mm
  • Stutzenneigung: 90°
  • Abflussleistung: 0,9 l/s
  • Sperrwasserhöhe: 50 mm
  • Mit
0,4 kg2019.50.15
BildOhne seitlichen ZulaufStandardDN 50240 x 300 mm
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,5 l/s
  • Sperrwasserhöhe: 50 mm
  • Mit
0,5 kg2015.50.15
BildOhne seitlichen ZulaufFlatlineDN 50240 x 300 mm
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,5 l/s
  • Sperrwasserhöhe: 30 mm
  • Mit
0,4 kg2015.30.15
BildMit seitlichem ZulaufStandardDN 50240 x 330 mm
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,5 l/s
  • Sperrwasserhöhe: 50 mm
  • Mit
0,5 kg2515.50.15
BildMit seitlichem ZulaufFlatlineDN 50240 x 330 mm
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,5 l/s
  • Sperrwasserhöhe: 30 mm
  • Mit
0,4 kg2515.30.15
Design-Roste

Design-Roste

Einbauset Fit-in

Passend für
  • Bodenabläufe Easyflow
    • Stutzenneigung: 90°
  • DN 50
Beschreibung
  • Nicht brennbar
    • Baustoffklasse A1
  • Zum mörtellosen Einbau in Kernbohrungen: ∅ 225 mm
  • Abmessungen Fit-in
    • ∅ 215 mm
    • Höhe: 139 mm
  • Bauaufsichtliche Zulassung
    • AbZ. Z‑19.17‑2159
    • abG: Z‑19.53‑2442
  • Gewicht: 3,1 kg
  • Nettopreis 01.01.2025 in €: 146,28 €
  • Rabattgruppe: 2
Artikel-Nr.
9390.08.40

Brandschutz-Set

Passend für
  • Bodenabläufe Easyflow
    • DN 50
    • Stutzenneigung: 90°
Beschreibung
  • Feuer- und Rauchverschluss zur nachträglichen Brandschutzausrüstung von Ablaufkörpern Easyflow
  • Abflussleistung des Ablaufkörpers verringert sich mit Verwendung um 0,5 l/s
  • Sperrwasserhöhe 50 mm
  • Bestehend aus
    • Geruchsverschluss mit Hitzeschild
    • Brandschutz-Kartusche
  • Bauaufsichtliche Zulassung
    • AbZ. Z‑19.17‑2159
    • abG: Z‑19.53‑2442
  • Gewicht: 0,2 kg
  • Nettopreis 01.01.2025 in €: 119,78 €
  • Rabattgruppe: 2
Artikel-Nr.
2520.00.00

Geruchsstopp

Passend für
  • Bodenabläufe Easyflow
    • Flatline
    • DN 50
Beschreibung
  • Verhindert unangenehme Gerüche aus der Kanalisation unabhängig von der Sperrwasserhöhe
  • Gewicht: 0,1 kg
  • Nettopreis 01.01.2025 in €: 20,46 €
  • Rabattgruppe: 2
Artikel-Nr.
2000.00.05

Geruchsstopp

Passend für
  • Bodenabläufe Easyflow
    • Standard
    • DN 50
Beschreibung
  • Verhindert unangenehme Gerüche aus der Kanalisation unabhängig von der Sperrwasserhöhe
  • Gewicht: 0,1 kg
  • Nettopreis 01.01.2025 in €: 20,46 €
  • Rabattgruppe: 2
Artikel-Nr.
2000.00.06

Aufsatzrahmen mit Rost

Passend für
  • ACO Sanitärablauf Easyflow+
Beschreibung
  • Aufsatzrahmen aus Kunststoff
  • Schlitzrost aus Edelstahl
  • 100x100 mm
  • K3
  • Nettopreis 01.01.2025 in €: 33,92 €
  • Rabattgruppe: 2
Artikel-Nr.
2019.01.00

Aufsatzrahmen mit Rost

Passend für
  • ACO Sanitärablauf Easyflow+
Beschreibung
  • Aufsatzrahmen aus Kunststoff
  • Schlitzrost aus Edelstahl
  • 150x150 mm
  • K3
  • Nettopreis 01.01.2025 in €: 37,10 €
  • Rabattgruppe: 2
Artikel-Nr.
2019.05.00

Höhenverstellring

Passend für
  • ACO Sanitärablauf Easyflow+
    • Für Rahmen 100x100
Beschreibung
  • Höhenverstellring aus Kunststoff
  • Für Rahmen 100x100
  • Höhenverstellung = 7 mm
  • Nettopreis 01.01.2025 in €: 14,84 €
  • Rabattgruppe: 2
Artikel-Nr.
2019.01.15

Höhenverstellring

Passend für
  • ACO Sanitärablauf Easyflow+
    • Für Rahmen 150x150
Beschreibung
  • Höhenverstellring aus Kunststoff
  • Für Rahmen 150x150
  • Höhenverstellung = 5 mm
  • Nettopreis 01.01.2025 in €: 14,84 €
  • Rabattgruppe: 2
Artikel-Nr.
2019.05.15

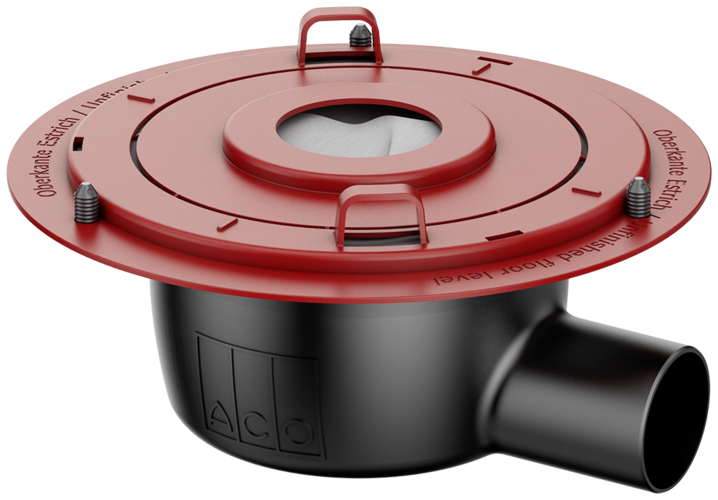

Montagehilfe

Passend für
  • ACO Sanitärablauf Easyflow+
Beschreibung
  • Kunststoff
  • Für Einbauhöhen von
    • 75 – 165 mm für Abläufe mit Sperrwasserhöhe 30 mm
    • 95 – 185 mm für Abläufe mit Sperrwasserhöhe 50 mm
  • Inklusive Montagematerial
  • Nettopreis 01.01.2025 in €: 25,44 €
  • Rabattgruppe: 2
Artikel-Nr.
2019.10.99

Aufsatzrahmen für Design-Massivroste

Passend für
  • ACO Sanitärablauf Easyflow+ und Designroste
Beschreibung
  • Aufsatzrahmen aus Kunststoff
  • Rahmen aus Edelstahl
  • Passend für Designroste 140 x 140 mm
  • Gewicht: 0,1 kg
  • Nettopreis 01.01.2025 in €: 41,00 €
  • Rabattgruppe: 6
Artikel-Nr.
5141.80.10
