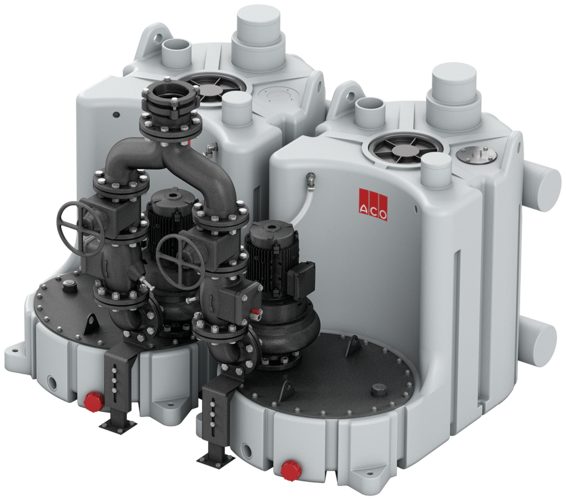

Abwasserhebeanlage Muli Pro-DDP parallel

Abwasserhebeanlage Muli Pro-DDP parallel

Produktvorteile

  • Großes Behälternutzvolumen
  • 8 Zuläufe, 4 Zulaufhöhen
  • Hohe Betriebssicherheit durch Staurohr und Lufteinperlung
  • Energiesparende Kanalradpumpe
  • Angepasst an Türmaß: 780 mm

Produktinformationen

  • Fäkalienhebeanlage gemäß DIN EN 12050‑1
  • Anwendungsbereiche
    • Gewerbliche oder industrielle Objekte mit starkem Abwasseranfall
    • Bei langen Druckleitungsstrecken mit größeren Höhendifferenzen
    • Hinter Fettabscheidern bis NS 22,5
  • Sammelbehälter aus Polyethylen
  • Mit Ablassschraube
  • Mit Anschluss für Handmembranpumpe R 1½"
  • Mit Befestigungsset zur auftriebssicheren Verankerung
  • Mit 6 horizontalen Zulaufstutzen DN 150
  • Mit 2 vertikalen Zulaufstutzen DN 150/DN 200
  • Mit 2 Revisionsöffnungen, lichte Weite: 250 mm
  • Mit Entlüftungsstutzen DN 100 zum Anschluss an Kunststoffrohr
  • Anschluss Druckleitung
    • Mit 2 Spezial-Rückflussverhinderer DN 80 (DN 100 bei Muli Pro-DDP/Parallel) mit Anlüftevorrichtung
    • Mit Hosenrohr
    • Mit Spezialbefestigungsstück DN 100 zum Anschluss der Druckleitung von 108 – 114,3 mm Rohraußendurchmesser
  • 2 Pumpenaggregat
    • Motor 400 V, 50 Hz
    • Schutzart IP 68
    • Mit Wellen- und Gleitringdichtung
    • Mit Kanalrad
  • Pneumatische Niveauschaltung mit Staurohr und pneumatischer Steuerleitung
  • Kleinstkompressor für Lufteinperlung
  • Schalt- und Warngerät
    • Schutzart IP 54
    • Mit 1,5 m Kabel und CEE-Stecker
    • Mit potenzialfreier Sammelstör- und Betriebsmeldung
    • Inkl. 10 m Verkabelung zwischen Hebeanlage und Schaltkasten

Infobox

Hinweis: Die max. Temperatur darf nur kurzzeitig erreicht werden.

Hinweis: 3-Behälter Anlage auf Anfrage.

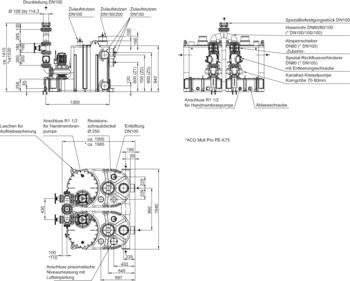

Maßzeichnung
TypMotorleistungKenndatenKorn-

größe		NutzvolumenGesamt-

volumen		GewichtArtikel-Nr.Preis/Stk.

01.01.2025

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
P1P2Strom-

aufnahme		Span-

nung		Dreh-

zahl		Zulauf-

höhe Z1		Zulauf-

höhe Z2		Zulauf-

höhe Z3		Zulauf von oben
[kW][kW][A][V][U/min][mm][l][l][l][l][l][kg]
Muli-Pro DDP 2.12,011,53,640014507048061066066010403670175.13.2314.130,86 €12
Muli-Pro DDP 2.22,942,25,240014507048061066066010403770175.13.2414.306,82 €12
Muli-Pro DDP 2.33,8736,640014507048061066066010404100175.13.2515.129,38 €12
Muli-Pro DDP 2.46,715,511,640014507048061066066010404650175.13.26Auf Anfrage12
Muli-Pro DDP 2.58,977,515,540014509048061066066010404800175.13.27Auf Anfrage12
Maßzeichnung
TypMotorleistungKenndatenKorngrößeNutzvolumenGesamt-

volumen		GewichtArtikel-Nr.
P1P2StromaufnahmeSpannungDrehzahlZulaufhöhe Z1Zulaufhöhe Z2Zulaufhöhe Z3Zulauf von oben
BildMuli-Pro DDP 2.12,01 kW1,5 kW3,6 A400 V1450 U/min70 mm480 l610 l660 l660 l1040 l367 kg0175.13.23
BildMuli-Pro DDP 2.22,94 kW2,2 kW5,2 A400 V1450 U/min70 mm480 l610 l660 l660 l1040 l377 kg0175.13.24
BildMuli-Pro DDP 2.33,87 kW3 kW6,6 A400 V1450 U/min70 mm480 l610 l660 l660 l1040 l410 kg0175.13.25
BildMuli-Pro DDP 2.46,71 kW5,5 kW11,6 A400 V1450 U/min70 mm480 l610 l660 l660 l1040 l465 kg0175.13.26
BildMuli-Pro DDP 2.58,97 kW7,5 kW15,5 A400 V1450 U/min90 mm480 l610 l660 l660 l1040 l480 kg0175.13.27

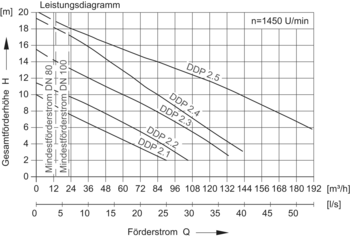

TypFörderhöheFörderstrom Q bei Gesamtförderhöhe HFördermedien-Temperatur
4 m6 m8 m10 m12 m14 m16 m18 mNormalMaximal
[m][l/s][l/s][l/s][l/s][l/s][l/s][l/s][l/s][°C][°C]
Muli-Pro DDP 2.13 – 818,311,75,84060
Muli-Pro DDP 2.23 – 1024,218,512,55,34060
Muli-Pro DDP 2.34 – 1433,528,423,116,810,34,24060
Muli-Pro DDP 2.44 – 1737,332,728,123,118,814,19,44060
Muli-Pro DDP 2.56 – 1851,846,239,231,723,214,26,84060
ACO Serviceleistungen

ACO Serviceleistungen

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12 V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg
  • Nettopreis 01.01.2025 in €: 1.333,48 €
  • Rabattgruppe: 12
Artikel-Nr.
0150.80.14

Verlängerungskabel für Antenne GSM Modul

Passend für
  • GSM - Modul
Beschreibung
  • Länge inkl. Anschlüsse: ca. 15 m
  • Kabel-Typ: RG58
  • Anschlüsse:1 x SMA Stecker (SMA/M) und 1 x SMA Buchse (SMA/F)
  • Es darf pro GSM- Modul nur max. ein Verlängerungskabel verwendet werden
  • Nutzbar im Temperaturbereich: ‑20 °C bis 85 °C
  • Nettopreis 01.01.2025 in €: 161,00 €
Artikel-Nr.
0150.83.86

Signalanlage

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
  • Alle Muli Abwasserhebeanlagen
  • Vorbehälteranlage-duo
  • Muli-Max
  • Powerlift–P/Powerlift-P/F-H
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (Unterflur)
    • Duo
  • LipuLift-P
Beschreibung
  • Selbstaufladend
  • Mit potentialfreiem Kontakt
  • Optisch und akustisch
  • Ohne Kontaktgeber
  • Zur Montage außerhalb des Ex-Bereiches
  • Abmessungen: 175 x 125 x 75 mm B x H x T
  • Schutzart: IP65
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Steckerfertig mit Kabel: 2 m
  • Gewicht: 1,4 kg
  • Nettopreis 01.01.2025 in €: 401,74 €
  • Rabattgruppe: 12
Artikel-Nr.
0150.26.73

Set aus Anschluss- und Überflutungsmodul

Passend für
  • Rückstauverschlüsse Triplex-K
  • DN 100 – DN 150
  • Rückstauverschlüsse Quatrix-K
  • Alle Abwasserhebeanlagen
  • Alle Abscheider
  • Vorbehälteranlage-duo
Beschreibung
  • Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
  • Für elektrisch leitende Flüssigkeiten
  • Optische und akustische Alarmmeldung ca. > 85 dB
  • Potentialfreier Kontakt zur Störungsweiterleitung
  • Schutzart: Steuerung IP 54; Fühler: IP68
  • Betriebspannung: 230 V/AC 50/60 Hz
  • Steckerfertig: 1,4 m
  • Überflutungsmelder mit 10 m Kabel
  • Gewicht: 1,1 kg
  • Nettopreis 01.01.2025 in €: 333,90 €
  • Rabattgruppe: 12
Artikel-Nr.
0150.78.97

Signalhupe

Passend für
  • Signalanlage
  • Signalanlage mit GSM- Modul
Beschreibung
  • Betriebsspannung: 12 V DC
  • Stromaufnahme: 30 mA
  • 62 x 62 x 85 mm (L x B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,2 kg
  • Nettopreis 01.01.2025 in €: 209,88 €
  • Rabattgruppe: 12
Artikel-Nr.
0150.58.14

Signalhupe

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • Betriebsspannung: 230 V AC
  • Stromaufnahme: 30 mA
  • Abmessung: ∅62x85 mm (L/B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,3 kg
  • Nettopreis 01.01.2025 in €: 306,34 €
  • Rabattgruppe: 12
Artikel-Nr.
0178.61.94

Blitzleuchte

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • 230 V
  • Stromaufnahme: 70 mA
  • Gewicht: 0,5 kg
  • Nettopreis 01.01.2025 in €: 381,60 €
  • Rabattgruppe: 12
Artikel-Nr.
0178.62.08

Blitzleuchte

Passend für
  • Signalanlage
  • Signalanlage mit GSM-Modul
Beschreibung
  • 12 V DC
  • Stromaufnahme: 500 mA
  • Nettopreis 01.01.2025 in €: 436,72 €
  • Rabattgruppe: 12
Artikel-Nr.
0150.76.25

Absperrschieber DN 80 für Druckseite

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Aus Gusseisen
  • Für Druckleitung
  • Baulänge: 180 mm
  • Gewicht: 24 kg
  • Nettopreis 01.01.2025 in €: 290,44 €
  • Rabattgruppe: 12
Artikel-Nr.
0159.09.89

Absperrschieber DN 100 für Druckseite

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Aus Gusseisen
  • Für Druckleitung
  • Baulänge: 190 mm
  • Nenndruck: PN16
  • Gewicht: 34,3 kg
  • Nettopreis 01.01.2025 in €: 358,28 €
  • Rabattgruppe: 12
Artikel-Nr.
0159.09.90

Rundschnurring

Passend für
  • LipuSmart-P
  • Powerlift Einbauset DN 100
  • Fäkablock II
  • Vorbehälteranlage-duo
  • Alle Muli Abwasserhebeanlagen
Beschreibung
  • Als Ergänzungsbauteil für Druckleitung DN 80
  • Spannbereich: 88 – 93 mm
  • Gewicht: 0,3 kg
  • Nettopreis 01.01.2025 in €: 92,11 €
Artikel-Nr.
0150.83.71

Befestigungssatz DN 80

Passend für
  • Absperrschieber
    • 0159.09.89
Beschreibung
  • 8 Schrauben und Muttern
  • 1 Dichtung
  • Gewicht: 1,3 kg
  • Nettopreis 01.01.2025 in €: 22,26 €
  • Rabattgruppe: 12
Artikel-Nr.
0159.00.19

Befestigungssatz DN 100

Passend für
  • Absperrschieber
    • 0159.09.90
Beschreibung
  • 8 Schrauben und Muttern
  • 1 Dichtung
  • Gewicht: 1,3 kg
  • Nettopreis 01.01.2025 in €: 22,26 €
  • Rabattgruppe: 12
Artikel-Nr.
0159.00.20

Zulauf-/Absperrschieber DN 100

Passend für
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 2 und 4
  • LipuMobil – Typ 0,5
Beschreibung
  • Aus PVC
  • Beiderseits Spitzende ∅110 für muffenlose Rohrsysteme aus Gusseisen oder Kunststoff
  • Gesamtmaße: 176 x 360 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 5,9 kg
  • Nettopreis 01.01.2025 in €: 905,24 €
  • Rabattgruppe: 12
Artikel-Nr.
0175.31.87

Zulauf-/Absperrschieber DN 100

Passend für
  • Abwasserhebeanlagen
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 2 und 4
  • LipuMobil-P – Typ 0,5
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 110 mm mit Lippendichtring
  • Gesamtmaße: 176 x 330 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 3,1 kg
  • Nettopreis 01.01.2025 in €: 701,72 €
  • Rabattgruppe: 12
Artikel-Nr.
0175.13.84

Zulauf-/Absperrschieber DN 150

Passend für
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 7 bis 10
Beschreibung
  • Aus PVC
  • Beiderseits Spitzende ∅160 für muffenlose Rohrsysteme aus Gusseisen oder Kunststoff
  • Gesamtmaße: 226 x 420 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 10,2 kg
  • Nettopreis 01.01.2025 in €: 1.367,40 €
  • Rabattgruppe: 12
Artikel-Nr.
0175.31.88

Zulauf-/Absperrschieber DN 150

Passend für
  • Abwasserhebeanlagen
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 7 bis 10
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 160 mm mit Lippendichtring
  • Gesamtmaße: 226 x 510 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 7 kg
  • Nettopreis 01.01.2025 in €: 1.164,94 €
  • Rabattgruppe: 12
Artikel-Nr.
0175.13.85

Zulauf-/Absperrschieber DN 200

Passend für
  • Abwasserhebeanlage
    • Muli-Star DDP 1/2
  • Fettabscheider aus Polyethylen
    • Ab NS 15
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 200 mm mit Lippendichtring
  • Gesamtmaße: 264 x 637 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 8,4 kg
  • Nettopreis 01.01.2025 in €: 1.370,25 €
  • Rabattgruppe: 11
Artikel-Nr.
0170.20.83

Handmembranpumpe R 1½"

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Zur Wandbefestigung
  • Inkl. Schlauch
    • Lichte Weite: 48 mm
  • Inkl. Schlauchschellen
  • Saughöhe: max. 6 m
  • Förderhöhe: max. 10 m
  • Gewicht: 14,4 kg
  • Nettopreis 01.01.2025 in €: 355,10 €
  • Rabattgruppe: 12
Artikel-Nr.
0175.23.73

Dreiwegehahn R 1½"

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Zur Handmembranpumpe
  • Gewicht: 3,3 kg
  • Nettopreis 01.01.2025 in €: 295,74 €
  • Rabattgruppe: 12
Artikel-Nr.
0159.10.14

Absperrschieber R 1½"

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Zur Handmembranpumpe
  • Gewicht: 1 kg
  • Nettopreis 01.01.2025 in €: 51,20 €
  • Rabattgruppe: 12
Artikel-Nr.
0159.10.12

Der perfekte Anschluss von Fettabscheider und Hebeanalage – ACO Pipe Rohrsystem aus Edelstahl

  • Hohe Korrosionsbeständigkeit
  • Robust und langlebig
  • Leicht im Vergleich zu Stahl oder Gusseisen
  • Harte und zugleich glatte Oberfläche für einen effizienten Abwasserdurchlauf
  • Niedriger Wärmeausdehnungskoeffizient
  • Dichtungen weisen gegenüber den meisten Medien gute bis sehr gute Beständigkeit auf
  • Verlegung direkt im Erdreich möglich
  • Sehr gute hygienische Eigenschaften
ACO Pipe Rohrsystem
Zu den ACO Pipe Rohren aus Edelstahl
ACO Haustechnik Profi Chat
