ACO Haustechnik

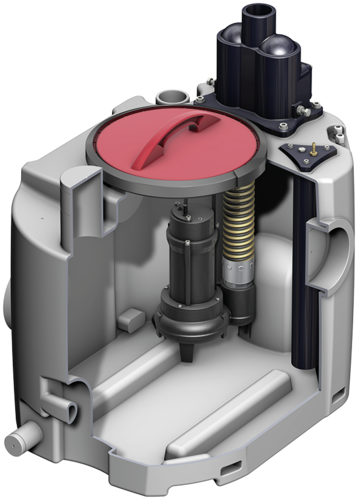

Abwasserhebeanlage Muli-Mini mono

Produktvorteile

  • Anschlussfertig
  • Ergonomische Tragegriffe
  • Unterschiedliche Zulaufhöhen wählbar
  • Hohes Nutzvolumen – bis zu 140 l
  • Hohe chemische Beständigkeit aller Bauteile
  • Werkzeuglose Demontage der Pumpe
  • Angepasst an minimales Türmaß: 700 mm
  • Geringes Gewicht

Preisliste
Kontakt
Einbauvorschlag

Produktinformationen

  • Anwendungsbereiche
    • Waschküchen
    • Kellerräume
    • Läger
  • Sammelbehälter aus Polyethylen
    • Grundablass R 1"
    • Revisionsöffnung zur einfachen Wartung, Durchmesser: 340 mm
    • Befestigungsset zur auftriebssicheren Verankerung
    • Anschluss für Handmembranpumpe DN 50
    • 4 horizontale Zulaufstutzen DN 100
    • 1 vertikaler Zulaufstutzen DN 100
    • Optional 1 vertikaler Zulaufstutzen DN 50 (Zubehör)
    • 1 Entlüftungsstutzen DN 70
  • Anschluss Druckleitung
    • Spezial- Rückflussverhinderer mit Kugel im Gehäuse
    • Mit Anlüft- und Festsetzschraube
    • Anschluss: Rp 2"
  • Schmutzwassertauchpumpen
    • Mit Drehstrom-Tauchmotorpumpe: 400 V, 50 HZ
    • Schutzart IP 68
    • Aus rostfreiem Stahl
    • Zweifache Gleitringdichtung mit zwischenliegender Ölkammer
    • Mit verstopfungsfreiem Freistromlaufrad
    • 10 m Anschlusskabel
  • Niveauschaltung
    • Pneumatische Niveauschaltung mit 10 m Steuerleitungen
    • Optional mit Lufteinperlung zur Erhöhung der Betriebssicherheit bei Einbau hinter Fettabscheider (Zubehör)
  • Steuerung
    • Schutzart IP 54
    • 1,5 m Kabel und CEE-Stecker (16 A) – Ausführung D
    • 1,5 m Kabel und Schuko-Stecker (16 A) – Ausführung W
    • Potenzialfreie Sammelstör- und Betriebsmeldung
  • Geprüft gemäß DIN EN 12050‑2 (fäkalienfreies Abwasser)

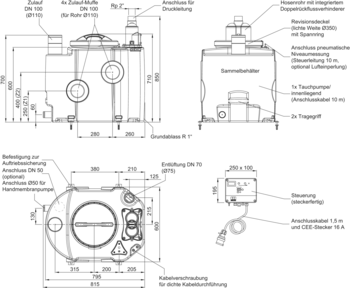

Maßzeichnung
TypMotorleistungKenndatenKorn-

größe		NutzvolumenGesamt-

volumen		GewichtArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
P1P2Strom-

aufnahme		Span-

nung		Dreh-

zahl		Zulauf-

höhe Z1		Zulauf-

höhe Z2		Zulauf von oben
[kW][kW][A][V][U/min][mm][l][l][l][l][kg]
BildMuli-Mini MDP 1.10,70,551,340029004060108140190451206.00.052.686,04 €12
BildMuli-Mini MDP 1.21,51,12,640029005060108140190501206.00.062.876,84 €12
BildMuli-Mini MWP 1.10,80,553,623029004060108140190451206.00.072.607,60 €12
BildMuli-Mini MWP 1.21,81,18,223029005060108140190501206.00.082.794,16 €12
Maßzeichnung
TypMotorleistungKenndatenKorngrößeNutzvolumenGesamt-

volumen		GewichtArtikel-Nr.
P1P2StromaufnahmeSpannungDrehzahlZulauf-

höhe Z1		Zulauf-

höhe Z2		Zulauf von oben
BildMuli-Mini MDP 1.10,7 kW0,55 kW1,3 A400 V2900 U/min40 mm60 l108 l140 l190 l45 kg1206.00.05
BildMuli-Mini MDP 1.21,5 kW1,1 kW2,6 A400 V2900 U/min50 mm60 l108 l140 l190 l50 kg1206.00.06
BildMuli-Mini MWP 1.10,8 kW0,55 kW3,6 A230 V2900 U/min40 mm60 l108 l140 l190 l45 kg1206.00.07
BildMuli-Mini MWP 1.21,8 kW1,1 kW8,2 A230 V2900 U/min50 mm60 l108 l140 l190 l50 kg1206.00.08

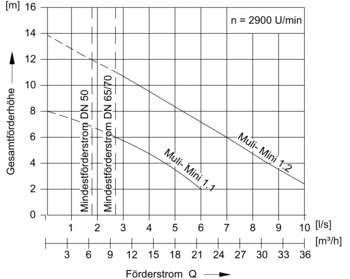

TypFörderhöheFörderstrom Q bei Gesamtförderhöhe HFördermedien-Temperatur
2 m4 m6 m8 m10 m12 mNormalMaximal
[m][l/s][l/s][l/s][l/s][l/s][l/s][°C][°C]
Muli-Mini MDP 1.12 – 76,04,52,754065
Muli-Mini MDP 1.22 – 1210,38,77,05,43,61,84065
Muli-Mini MWP 1.12 – 76,04,52,754065
Muli-Mini MWP 1.22 – 1210,38,77,05,43,61,84065
ACO Serviceleistungen

ACO Serviceleistungen

Blitzleuchte

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • 230 V
  • Stromaufnahme: 70 mA
  • Gewicht: 0,5 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 381,60 €
  • Rabattgruppe: 12
Artikel-Nr.
0178.62.08

Blitzleuchte

Passend für
  • Signalanlage
  • Signalanlage mit GSM-Modul
Beschreibung
  • 12 V DC
  • Stromaufnahme: 500 mA
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 436,72 €
  • Rabattgruppe: 12
Artikel-Nr.
0150.76.25

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12 V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.333,48 €
  • Rabattgruppe: 12
Artikel-Nr.
0150.80.14

Verlängerungskabel für Antenne GSM Modul

Passend für
  • GSM - Modul
Beschreibung
  • Länge inkl. Anschlüsse: ca. 15 m
  • Kabel-Typ: RG58
  • Anschlüsse:1 x SMA Stecker (SMA/M) und 1 x SMA Buchse (SMA/F)
  • Es darf pro GSM- Modul nur max. ein Verlängerungskabel verwendet werden
  • Nutzbar im Temperaturbereich: ‑20 °C bis 85 °C
Artikel-Nr.
0150.83.86

Signalanlage

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
  • Alle Muli Abwasserhebeanlagen
  • Vorbehälteranlage-duo
  • Muli-Max
  • Powerlift–P/Powerlift-P/F-H
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (Unterflur)
    • Duo
  • LipuLift-P
Beschreibung
  • Selbstaufladend
  • Mit potentialfreiem Kontakt
  • Optisch und akustisch
  • Ohne Kontaktgeber
  • Zur Montage außerhalb des Ex-Bereiches
  • Abmessungen: 175 x 125 x 75 mm B x H x T
  • Schutzart: IP65
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Steckerfertig mit Kabel: 2 m
  • Gewicht: 1,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 401,74 €
  • Rabattgruppe: 12
Artikel-Nr.
0150.26.73

Set aus Anschluss- und Überflutungsmodul

Passend für
  • Rückstauverschlüsse Triplex-K
  • DN 100 – DN 150
  • Rückstauverschlüsse Quatrix-K
  • Alle Abwasserhebeanlagen
  • Alle Abscheider
  • Vorbehälteranlage-duo
Beschreibung
  • Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
  • Für elektrisch leitende Flüssigkeiten
  • Optische und akustische Alarmmeldung ca. > 85 dB
  • Potentialfreier Kontakt zur Störungsweiterleitung
  • Schutzart: Steuerung IP 54; Fühler: IP68
  • Betriebspannung: 230 V/AC 50/60 Hz
  • Steckerfertig: 1,4 m
  • Überflutungsmelder mit 10 m Kabel
  • Gewicht: 1,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 333,90 €
  • Rabattgruppe: 12
Artikel-Nr.
0150.78.97

Signalhupe

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • Betriebsspannung: 230 V AC
  • Stromaufnahme: 30 mA
  • Abmessung: ∅62x85 mm (L/B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 306,34 €
  • Rabattgruppe: 12
Artikel-Nr.
0178.61.94

Signalhupe

Passend für
  • Signalanlage
  • Signalanlage mit GSM- Modul
Beschreibung
  • Betriebsspannung: 12 V DC
  • Stromaufnahme: 30 mA
  • 62 x 62 x 85 mm (L x B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 209,88 €
  • Rabattgruppe: 12
Artikel-Nr.
0150.58.14

Lufteinperlung

Passend für
  • Muli-Star DDP
  • Muli-Mini
Beschreibung
  • Zur Nachrüstung bei Muli-Mini und Muli-Star DDP Abwasserhebeanlagen
  • Mit Kleinstkompessor und Anschlussmaterial
  • Zur Erhöhung der Betriebssicherheit
  • Bei Schwimmdeckenbildung (fetthaltiges Abwasser)
  • Gewicht: 1,9 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 458,98 €
  • Rabattgruppe: 12
Artikel-Nr.
0154.81.27

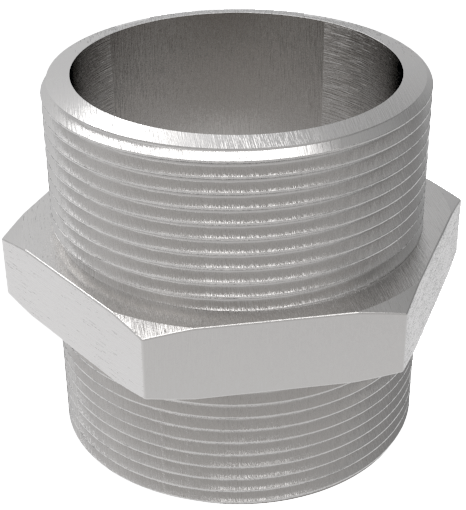

6-kt Doppelnippel 2" x 2"

Passend für
  • Muli-Mini
    • Druckleitung
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Für Übergang von IG 2" auf AG 2" der Druckleitung
  • Gewicht: 0,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 41,23 €
  • Rabattgruppe: 12
Artikel-Nr.
0155.00.44

Spezialbefestigungsstück DN 50

Passend für
  • Muli-Mini
Beschreibung
  • Als Ergänzungsbauteil für Druckleitung DN 50 (OD: 48 – 52 mm)
  • Zur Schallentkopplung
  • Gewicht: 3,8 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 246,98 €
  • Rabattgruppe: 12
Artikel-Nr.
0175.32.32

Spezialbefestigungsstück DN 50

Passend für
  • Muli-Mini
Beschreibung
  • Als Ergänzungsbauteil für Druckleitung DN 50 (OD: 57 – 61 mm)
  • Zur Schallentkopplung
  • Gewicht: 2,6 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 215,18 €
  • Rabattgruppe: 12
Artikel-Nr.
0175.16.84

Spezialbefestigungsstück DN 70

Passend für
  • Muli-Mini
Beschreibung
  • Als Ergänzungsbauteil für Druckleitung DN 70 (OD: 73 – 76 mm)
  • Zur Schallentkopplung
  • Gewicht: 2,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 305,28 €
  • Rabattgruppe: 12
Artikel-Nr.
0175.07.79

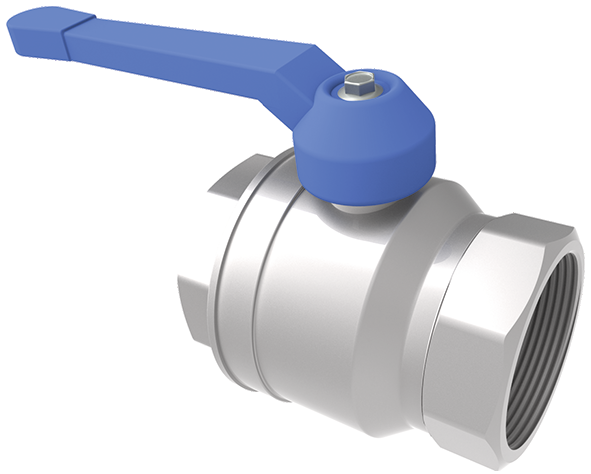

Kugelhahn 2"

Passend für
  • Muli- Mini
Beschreibung
  • Als Ergänzungsbauteil für Druckleitung
  • Gewicht: 1,5 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 102,40 €
  • Rabattgruppe: 12
Artikel-Nr.
0159.31.79

Zulaufstutzen DN 50

Passend für
  • Kellerablauf Junior mit Rückstauverschluss
  • Kellerablauf DN 100
  • Sinkamat-K (Freiaufstellung)
  • LipuSmart-P
  • Muli-Mini
Beschreibung
  • Aus Kunststoff
  • Für seitliche Zulaufmöglichkeit
  • Zur bauseitigen Montage
  • Zulaufstutzen DN 50 (in Verbindung mit Handmembranpumpe)
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 16,22 €
  • Rabattgruppe: 7
Artikel-Nr.
2410.00.04

Absperrschieber DN 50

Passend für
  • LipuMobil-P 0,8
  • Muli-Mini
Beschreibung
  • Aus PVC
  • DN 50
  • Mit Dichtring gemäß DIN 19538
  • Gewicht: 0,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 149,46 €
  • Rabattgruppe: 12
Artikel-Nr.
0175.18.33

Zulauf-/Absperrschieber DN 100

Passend für
  • Abwasserhebeanlagen
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 2 und 4
  • LipuMobil-P – Typ 0,5
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 110 mm mit Lippendichtring
  • Gesamtmaße: 176 x 330 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 3,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 701,72 €
  • Rabattgruppe: 12
Artikel-Nr.
0175.13.84

Handmembranpumpe R 1½"

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Zur Wandbefestigung
  • Inkl. Schlauch
    • Lichte Weite: 48 mm
  • Inkl. Schlauchschellen
  • Saughöhe: max. 6 m
  • Förderhöhe: max. 10 m
  • Gewicht: 14,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 355,10 €
  • Rabattgruppe: 12
Artikel-Nr.
0175.23.73

Dreiwegehahn R 1½"

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Zur Handmembranpumpe
  • Gewicht: 3,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 295,74 €
  • Rabattgruppe: 12
Artikel-Nr.
0159.10.14

Absperrschieber R 1½"

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Zur Handmembranpumpe
  • Gewicht: 1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 51,20 €
  • Rabattgruppe: 12
Artikel-Nr.
0159.10.12

Der perfekte Anschluss von Fettabscheider und Hebeanalage – ACO Pipe Rohrsystem aus Edelstahl

  • Hohe Korrosionsbeständigkeit
  • Robust und langlebig
  • Leicht im Vergleich zu Stahl oder Gusseisen
  • Harte und zugleich glatte Oberfläche für einen effizienten Abwasserdurchlauf
  • Niedriger Wärmeausdehnungskoeffizient
  • Dichtungen weisen gegenüber den meisten Medien gute bis sehr gute Beständigkeit auf
  • Verlegung direkt im Erdreich möglich
  • Sehr gute hygienische Eigenschaften
ACO Pipe Rohrsystem
Zu den ACO Pipe Rohren aus Edelstahl
ACO Haustechnik Profi Chat
