Rohrsysteme von ACO: Effiziente Lösungen für nachhaltige Entwässerungsprojekte

Rohrsysteme spielen eine entscheidende Rolle in der Planung und Errichtung von Entwässerungs- und Abscheideranlagen, sowohl in privaten als auch industriellen Gebäuden. Die Auswahl hochstabiler Werkstoffe für diese Systeme bildet die Grundlage einer zuverlässigen Abwasserableitung. Abflussrohre und Formstücke aus robusten Materialien wie Stahl verzinkt oder Edelstahl sind essenziell, um den bauplanungsrechtlichen Anforderungen gerecht zu werden.

    Grundlagen und Funktionsweise von Rohrsysteme

    Die Funktionsweise von Rohren basiert auf einfachen physikalischen Prinzipien und ist darauf ausgerichtet, Flüssigkeiten, Gase oder gelegentlich auch Feststoffe von einem Ort zum anderen zu transportieren. GM-X, VBR und Pipe Rohre nutzen in ihren Hauptanwendungsgebieten die Schwerkraft für den Transport des Abwassers, was durch ein korrektes Gefälle des Rohrsystems sichergestellt wird.

    Aber auch zur Entwässerung durch Druckunterschiede (Unterdruck) eignen sich die Rohre hervorragend, da Rohrverbindungen, Druckrohrschellen sowie die verwendeten Werkstoffe (Stahl/Edelstahl) diesen Unterdrücken Stand halten. Dieses Prinzip findet bei der Unterdruck-Flachdachentwässerung sowie im Bereich der Kondensatentwässerung für Kühlmöbel Anwendung.

    Video zur Verwendung und Einsatzbereiche von Rohrsystemen am Beispiel ACO Pipe Rohr aus Edelstahl

    Normen, Zulassungen und Genehmigungen für Rohrsysteme

    Regelwerke und rechtliche Aspekte für Rohrsysteme

    Die Installation und die Fertigung von Rohrleitungsanlagen sind in Deutschland durch eine Reihe gesetzlicher Vorschriften und technischer Normen geregelt. Im Folgenden werden die wichtigsten gesetzlichen Vorschriften dargestellt:

    1200px-DIN-Logo.svg

    DIN EN 1123 (ACO GM-X Rohre (Stahl verzinkt))

    Diese Norm regelt Anforderungen an Rohre und Fittings aus verzinktem Stahl, einschließlich der Toleranzen, technischen Lieferbedingungen und Prüfverfahren. Sie ist maßgeblich für die Qualität und Leistung der Rohrsysteme.

    DIN EN 1124 (ACO Pipe Rohre (Edelstahl))

    Die DIN spezifiziert die Anforderungen für Rohrsysteme und Formteile aus Edelstahl, einschließlich der Maße, Toleranzen und technischen Lieferbedingungen. Diese Norm gewährleistet, dass ACO Pipe Rohrsysteme den hohen Standards für Entwässerungsanwendungen gerecht werden.

    Allgemeine Vorgaben und Anforderungen

    • DIN 1986-100: Stellt allgemeine Anforderungen an die Entwässerung von Gebäuden und Grundstücken dar. Sie umfasst Planung, Ausführung und Wartung von Entwässerungssystemen, was für die korrekte Installation und den Betrieb von ACO GM-X und Pipe Rohrsystemen von Bedeutung ist.
    • DIN EN 12056: Diese Normenreihe befasst sich mit Schwerkraftentwässerungssystemen innerhalb von Gebäuden, inklusive Planung, Berechnung und Ausführung. Sie ist relevant für die korrekte Dimensionierung und Installation von ACO Rohrsystemen.
    • DIN 30672: Bei bestimmten Anwendungen, insbesondere bei Erdverlegung von Rohren, sind zusätzliche Maßnahmen zum Korrosionsschutz erforderlich.
    • DIN 4102-1: Baustoffklassenzuordnung z.B. A1 und damit nicht brennbar. Dies ist insbesondere bei der Planung von sicherheitsrelevanten Installationen zu berücksichtigen.
    • EN ISO 1461: Sämtliche Rohrteile und Formstücke (GM-X) sind entsprechend EN ISO 1461 innen und außen feuerverzinkt.
    • DBV MERKBLATT - Parkhäuser und Tiefgaragen: In diesen Bereichen sind Edelstähle mit hohem Molybdängehalt z.B. 1.4404 zu verwenden

    Alle ACO Rohrsysteme und Zubehöre erfüllen die relevanten Normvorgaben, werden nach diese gefertigt und gewährleisten damit höchste Standards in Sicherheit und Qualität.

    Anwendungsfelder und Eignung der Rohre im Überblick

    Einsatzbereiche

    Die Rohrsysteme aus verzinktem Stahl und Edelstahl bieten vielseitige Anwendungsmöglichkeiten in der Bau- und Industrietechnik. Diese Systeme sind aufgrund ihrer Materialeigenschaften und Konstruktion für spezifische Anforderungen in verschiedenen Bereichen optimal geeignet. Hier eine detaillierte Übersicht zu den Anwendungsbereichen und Einsatzgebieten dieser Rohrsysteme:

    Balkone-grün-moderne-Gebäude

    Dachentwässerung/Regenwasser

    Geräte-Lebensmittel-Industrie

    Lebensmittel/Pharma/Chemische Industrie

    Fettabscheider-Keller-Rohre

    Fett- und Leichtflüssigkeitsabscheider

    Kondensatentwässerung-Kühlmöbel-Supermarkt

    Kondensatentwässerung von Kühlmöbeln

    ACO GM-X RohreACO GM-X VerbundrohreACO Pipe RohreGussrohre
    INDUSTRIE
    Lebensmittel-/Getränkeindustrie++++++
    Pharma-/ Chemische Industrie++++++
    Automobilindustrie++++++
    Medizintechnik++++++
    SANITÄR
    Regenwasser++++++++++++
    Schmutzwasser++++++++++++
    Fettabscheider––++++
    Entwässerung im Tiefbau+–+++–

    +++ Sehr gut + Bedingt geeignet – Nicht geeignet

    Produktauswahl von ACO Rohrsystemen

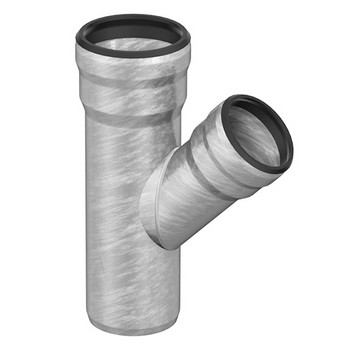

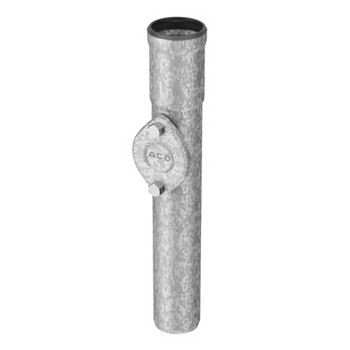

    ACO GM-X Rohre aus verzinktem Stahl

    Diese Rohre werden vornehmlich in der Flachdachentwässerung und Parkdeckentwässerung eingesetzt, dank ihrer hohen Funktionssicherheit und der Möglichkeit, durch die Steckmuffenverbindung eine einwandfreie und robuste Rohrstrecke zu erreichen. Das Sortiment umfasst ein breites Angebot an Rohren und Formstücken für schnelle und wirtschaftliche Lösungen bei Anschlussproblemen, was sie besonders für Projekte mit komplexen Entwässerungsanforderungen geeignet macht.

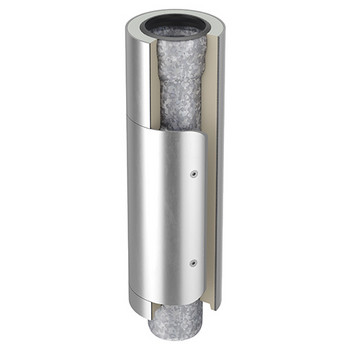

    ACO GM-X Verbundrohre (VBR)

    Diese Verbundrohre sind speziell für Anwendungen konzipiert, die eine hohe Isolierung und Dämmung erfordern, etwa bei niedrigsten Temperaturen. Durch das Rohr-im-Rohr-System wird ein maximales Maß an Isolation erreicht, was sie ideal für die Verwendung in Umgebungen macht, in denen Frostschutz und thermische Isolierung eine Rolle spielen. Die industrielle Vorfertigung der Isolierung und Verkleidung spart zudem Montagezeit auf der Baustelle und durch die unsichtbare Steckmuffenverbindung des Medienrohrs entsteht eine nahezu nahtlose und optisch einwandfreie Rohrstrecke.

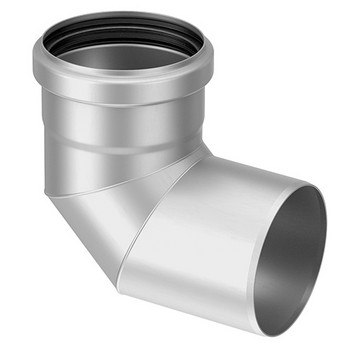

    ACO Pipe aus Edelstahl

    ACO Pipe Rohre werden im fortschrittlichen Kaltformverfahren hergestellt. Sie sind für die Entwässerung von Regen- und Industrieabwasser konzipiert und bieten dank der Verwendung von austenitischem Edelstahl eine hohe Beständigkeit gegen Korrosion und chemische Einflüsse (z.B. in Krankenhäusern, Laboren) . ACO Pipe eignet sich daher im besonderen Maße zum Anschluss von Küchenrinnen, Fettabscheidern und Abwasserhebeanlagen. Ihr leichtes, aber robustes Design macht sie zu einer idealen Wahl für die schnelle und einfache Installation von Entwässerungs- und Entlüftungsrohrsystemen. Auch im neuen Umfeld der Kondensatentwässerung finden sie Anwendung.

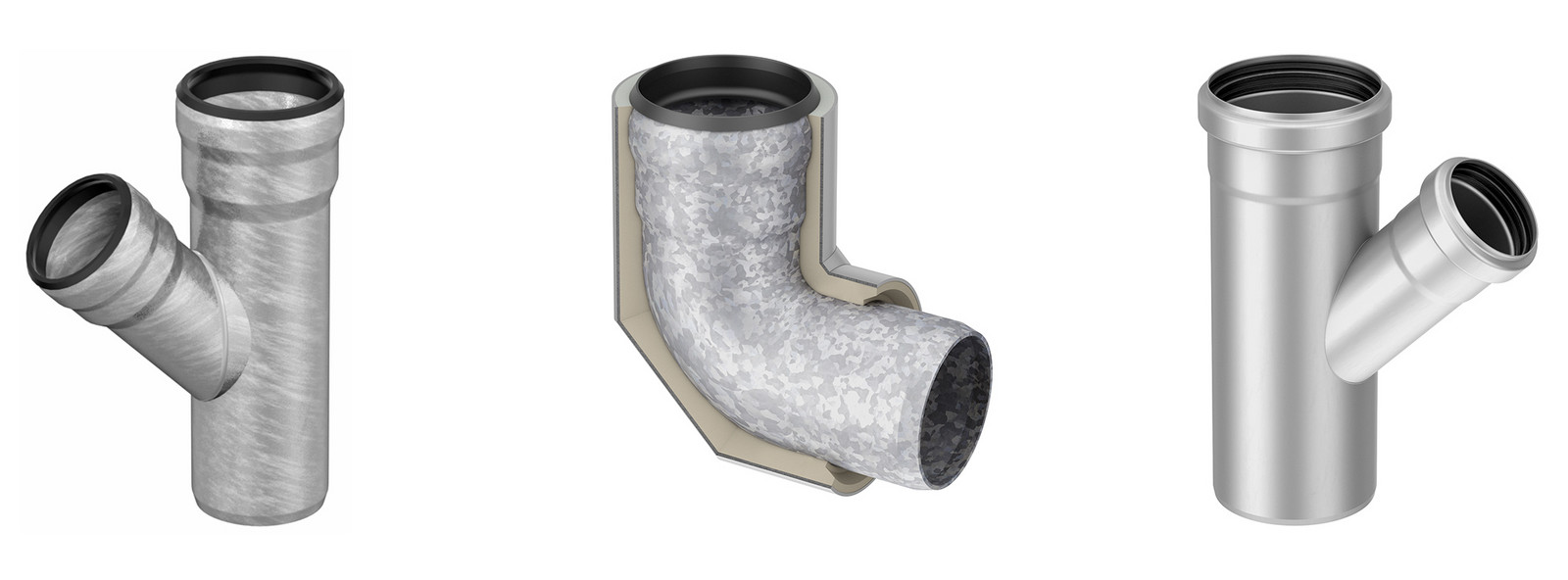

    ACO-Rohrsysteme-GMX-VBR-PIPE-Erklärung-Bestandteile

    Produktauswahlmatrix

    MerkmaleACO GM-X RohreACO GM-X VerbundrohreACO Pipe Rohre
    Festigkeit/Belastbarkeit+++++++++
    Korrosionbeständigkeit+++++++
    Chemikalienbeständigkeit+++++++
    Hygiene/Reinigung+++++++
    Brandschutz/BaustoffklasseA1B1A1
    Schallschutz gemäß DIN 4109 in dB(A)1191819
    Schallschutz gemäß VDI 4100 in dB(A)116–15
    Gewicht213,220,211,9
    Ablängung++++++
    Befestigungsmaterial++++++++
    Verlegungsgeschwindigkeit++++++++
    Recyclefähigkeit+++++++

    +++ Sehr gut ++ Gut + Ausreichend – Nicht geprüft
    1 Volumenstrom 1,0 l/s
    2 DN 100 / mit Wasser gefüllt / kg/m

    ACO Pipe vs. KML Rohr
    Die Kosteneinsparung bei der Installation von ACO Pipe im Vergleich zu KML Rohr beträgt zwischen 15 und 30 %.

    ACO Pipe - Edelstahl

    ACO Pipe VS KML Pipe 10m 1

    KML Rohr - Gusseisen

    ACO Pipe VS KML Pipe 10m 2

    Bei einer 10 m langen Rohrleitung, bestehend aus 3 Rohrstücken, summiert sich die Zeiteinsparung durch das ACO Pipe Steckmuffensystem auf über 30 Minuten. Abhängig von der baulichen Konstruktion entfallen bei dieser Strecke, 1 bis 2 Rohrbefestigungen und die dazugehörgige Montagezeit. Je nach Deckenkonstruktion kann die Montagezeit pro Befestigung bei ca. 10 Minuten liegen. Beim Gussrohr/KML Rohr sind zusätzliche CV-Verbinder notwendig. Rohre nach DIN EN 1123/1124 (ACO GMX, VBR, Pipe-Rohr) besitzen eine Muffenverbindung und zusätzliche Verbinder sind somit nicht notwendig.

    Spezifische Eigenschaften der verschiedenen ACO Rohrsysteme

    Einsatzbereich

    • Primär in der Flachdachentwässerung mit den Nennweiten DN 32 – DN 300. Das umfangreiche Sortiment ermöglicht eine schnelle und wirtschaftliche Lösung für jedes Anschlussproblem.

    Werkstoff

    • Geschweißtes Präzisionsstahlrohr gemäß DIN EN 10305-3. Die Zugfestigkeit liegt bei RM 310-410 N/mm² mit einer Bruchdehnung von mindestens 28%.

    Allgemeine Eigenschaften

    • Die Rohre sind bruchsicher, formstabil, hitzebeständig bis zu einer Abwassertemperatur von 95 °C, weisen ein günstiges Schallverhalten auf, sind nicht brennbar (A1) und frostsicher.

    Montage/Verbindungstechnik

    • Technisch ausgereifte Muffenverbindung für eine schnelle und einfache Steckmontage durch Drehen der Rohr- und Formstücke in der Muffe.

    Korrosionsschutz Außen- und Innenverzinkung

    • Gemäß EN ISO 1461, bietet einen kathodischen Schutz und verhindert Unterrostung (das Wandern von Rost unterhalb der Verzinkung)

    Brandverhalten

    • Nicht brennbar: Entspricht den behördlichen Brandschutzbestimmungen gemäß DIN 4102-1 und DIN EN 13501-1, klassifiziert als Baustoffklasse A1.

    Wärmedehnung

    • Geringe Wärmedehnung: Aufgrund des geringen Wärmeausdehnungskoeffizienten von Stahl sind keine besonderen Maßnahmen für den Ausgleich thermischer Ausdehnung notwendig.

    Dichtigkeitswerte

    • Erfüllte Anforderungen: Gemäß DIN 1986-100 sind alle Rohre und Formstücke einschließlich ihrer Verbindungen bei einem inneren und äußeren Überdruck von 0 bis 0,5 bar dicht.

    Sonstiges

    • Anpassungsfähigkeit: Die Rohre können im Werk auf das gewünschte Maß abgelängt und passgenau auf die Baustelle geliefert werden.
    • Erdverlegung: Für die Erdverlegung muss das Rohrsystem bauseits mit einem zusätzlichen Korrosionsschutz gemäß DIN 30672 versehen werden. Zudem ist eine werkseitige Lackierung in RAL-Farbtönen möglich.

    Einsatzbereich durch Isolierung

    • ACO GM-X Verbundrohre bieten eine hohe Isolation und Dämmung durch das Rohr-im-Rohr-System, ideal für niedrigste Temperaturen und Einsatzbereiche, die eine effiziente Wärmeisolierung erfordern. Ebenfalls sind sie hervorragend für Gebäude mit hohen Anforderungen an die Schallisolation geeignet, wie Wohnanlagen, Krankenhäuser, Schulen und Bürogebäude.

    Werkstoff/Kernmaterial:

    • Das Innenrohr besteht aus verzinktem Stahl mit zusätzlicher Innenbeschichtung, während das Außenrohr ebenfalls aus verzinktem Stahl gefertigt ist. Der Zwischenraum ist mit FCKW-freiem PU (Polyurethan)-Hartschaum ausgefüllt.
    • Hartschaum: Der PU-Hartschaum sorgt für eine effektive Isolation, gekennzeichnet durch eine Rohdichte von 46 kg/m³, eine Wärmeleitfähigkeit von 0,020 – 0,024 W/(mk), und einen Wasserdampfwiderstandsfaktor von 50 μ.

    Montage/Verbindungstechnik

    • Einfache Montage: Das Verbundrohrsystem ermöglicht eine schnelle und effiziente Montage durch Steckmuffenverbindungen, die eine nahezu übergangslose und optisch einwandfreie, ästhetisch ansprechende Installation der Rohrstrecke bieten.

    Korrosionsschutz Außen- und Innenverzinkung

    • Feuerverzinkung: Sämtliche Rohrteile und Formstücke sind innen und außen gemäß EN ISO 1461 feuerverzinkt, was einen durchschnittlichen Zinkschichtwert von 400 g/m² bietet und kathodischen Schutz gegen Unterrostung gewährleistet.

    Brandverhalten

    • Normalentflammbar: Gemäß DIN EN 13501-1 erreichen die Verbundrohre die Baustoffklasse E, was sie als normalentflammbar klassifiziert.

    Wärmedehnung

    • Gering: Die Wärmedehnung des Stahlmaterials ist sehr niedrig, was die Notwendigkeit für Dehnungsausgleichsmaterialien eliminiert, auch bei Einbetonierung.

    Dichtigkeitswerte

    • Hohe Dichtigkeit: Erfüllt die in DIN 1986-100 geforderten Dichtigkeitswerte bei einem inneren und äußeren Überdruck von 0 bis 0,5 bar. Für höhere Druckanforderungen empfiehlt sich der Einsatz von ACO GM-X Axialschubsicherungen.

    Sonstiges

    • Erdverlegung: Für die Erdverlegung muss das Verbundrohrsystem bauseits mit einem zusätzlichen Korrosionsschutz gemäß DIN 30672 versehen werden. Zudem ist eine werkseitige Lackierung in RAL-Farbtönen möglich.

    Einsatzbereich

    • Entworfen für die Entwässerung von Regen- und Industrieabwasser. Optimal für den Anschluss an Fettabscheider und Abwasserhebeanlagen.

    Werkstoff

    • Austenitische Edelstähle 1.4301 (V2A) oder 1.4404 (V4A), bekannt für ihre Beständigkeit und Langzeitbewährung in vielen Anwendungsgebieten.

    Montage/Verbindungstechnik

    • Steckverbindung: Das System verfügt über eine Steckmuffenverbindung, die eine schnelle und einfache Montage ermöglicht. Die Dichtwirkung wird durch Zusammenstecken von Spitzende und Muffe in Verbindung mit einem elastischen Dichtelement erzielt.

    • Die Doppellippendichtungen sind standardmäßig aus dem Werkstoff EPDM hergestellt und weisen gegenüber den meisten Medien gute bis sehr gute Beständigkeit auf. Für mineralische Öle kann auf Dichtungen aus NBR, für aggressive Medien auf FPM (Viton) Dichtungen zurückgegriffen werden.

    Korrosionsschutz

    • Edelstahl mit Oberflächenbehandlung: Alle Rohre und Formteile sind gebeizt und passiviert, um die Beständigkeit gegen Korrosion zu erhöhen.

    Brandverhalten

    • Nicht brennbar: ACO Pipe Edelstahlrohre sind nach DIN 4102-1 und DIN 1986-4 der Baustoffklasse A1 zugeordnet und gelten somit als nicht brennbar.

    Wärmedehnung

    • Geringe Wärmedehnung: Die Wärmedehnung beträgt etwa 1 mm bei einer Temperaturveränderung von 60 °C pro Meter Rohrlänge, was im Vergleich zu anderen Materialien niedrig ist.

    Dichtigkeitswerte

    • Druckbeständigkeit: Das System hält den nach DIN EN 1124 geforderten inneren und äußeren Überdruck von 0 bis 0,5 bar problemlos stand. Für höhere Drücke kann die Steckmuffensicherung aus dem ACO Pipe Programm installiert werden.

    Sonstiges

    • Ablängen und Bearbeitung: Das Ablängen der Rohre kann mit verschiedenen Werkzeugen erfolgen. Eine Schnittkantenbearbeitung wie z.B bei Gussrohren ist nicht nötig. Die Schnittfläche muss aber entgratet und angefast werden, um das Dichtelement bei der Montage nicht zu beschädigen.
    • Erdverlegung: Bei Verwendung des Werkstoffes 1.4404 (V4A) ist eine direkte Erdverlegung möglich. Bei 1.4301 (V2A) ist ein zusätzlicher Korrosionsschutz oder die Einbettung in Beton erforderlich.
    Rohr-Leitung-Befestigung-Decke

    Nachhaltigkeit und Umweltaspekte von Rohrsystemen aus Stahl und Edelstahl

    Verzinkter Stahl und Edelstahl spielen eine wichtige Rolle in der nachhaltigen Bauweise, da beide Materialien nicht nur durch ihre Langlebigkeit und Robustheit überzeugen, sondern auch durch ihre Umweltverträglichkeit und Recycelbarkeit.

    Langlebigkeit und Beständigkeit

    Sowohl verzinkter Stahl als auch Edelstahl weisen eine außergewöhnliche Widerstandsfähigkeit gegen Korrosion auf. Diese Eigenschaft verlängert die Lebensdauer der Rohrsysteme erheblich, reduziert die Notwendigkeit für regelmäßige Ersetzungen und verringert somit den Materialverbrauch sowie die damit verbundenen Umweltauswirkungen.

    Energieeffizienz

    Die Produktion von verzinktem Stahl und Edelstahl ist energieintensiv, jedoch haben Fortschritte in den Produktionsprozessen (z.B. Kaltformverfahren) und die hohe Effizienz der Materialien über ihre Lebenszeit hinweg dazu beigetragen, die Gesamtenergiebilanz zu verbessern.

    Hohe Recycelbarkeit / Ressourcenschonung

    Sowohl verzinkter Stahl als auch Edelstahl sind zu 100% recycelbar, ohne dass dabei Qualitätseinbußen hingenommen werden müssen. Am Ende ihrer Lebensdauer können Rohrsysteme aus diesen Materialien vollständig eingeschmolzen und zu neuen Stahlprodukten verarbeitet werden. Durch das Recycling wird der Bedarf an Rohmaterialien wie Eisen, Chrom, Nickel und Zink verringert.

    Wartung und Service von Rohrsystemen

    Um die Funktionsfähigkeit und Sicherheit eines Rohrsystems zu gewährleisten, sind regelmäßige Wartung und Überwachung erforderlich. Dies umfasst Inspektionen auf Korrosion, Ablagerungen, Materialermüdung, Lecks und Beschädigungen sowie gegebenenfalls die Reinigung und Reparatur von Rohrleitungen. So kann die effiziente Funktion der Rohre über viele Jahre hin gewährleistet werden.

      weiße-Rohre-Stadion-Stuttgart

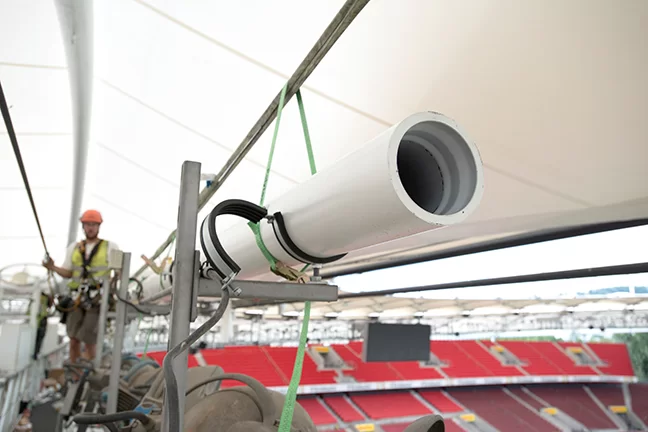

      Am Beispiel der Mercedes Benz Arena in Stuttgart wurden Bögen, Abzweige, und die über 1.000 Meter GM-X Verbundrohr und sogar Dichtungen auf Kundenwunsch zusätzlich in RAL Weiß gefertigt.

      ACO Rohrsysteme in Ihrer Wunschfarbe

      Manchmal ist es aus ästetischen oder designtechnischen Gründen notwendig auch die Rohrsysteme in speziellen Farben zu installieren. ACO GM-X Rohre können nach Ihren Vorgaben in einem RAL Farbton werkseitig lackiert oder pulverbeschichtet werden. Für Rückfragen steht Ihnen unser Vertriebsinnendienst gern zur Verfügung.

      Kontakt

      • Tel.: 036965 819-0
      • Fax: 036965 819-361
      • E-Mail: haustechnik@aco.com

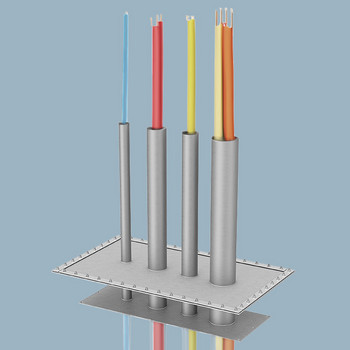

      Rohr- und Kastendurchführungen durch Decken – Die Edelstahllösungen für fachgerechte Anschlussmöglichkeiten von Abdichtungen im Deckenbereich

      In verschiedenen Bauprojekten spielt die korrekte Durchführung von Kabeln, Rohren und anderen Installationen durch Decken eine entscheidende Rolle. Dabei steht die Erhaltung der Deckenstruktur sowie die Gewährleistung der Brandsicherheit im Fokus. Genau aus diesem Grund setzt ACO Haustechnik auf den bewährten Werkstoffe Edelstahl der Sorten 1.4301 und 1.4571 für diese wichtigen Durchführungen.

      Nach DIN 18534 müssen Durchdringungen durch die Abdichtung hinterlaufsicher sein. Dazu müssen diese an die Durchdringung angeschlossen werden können. Genau diese Funktion übernimmt die ACO Deckendurchführung und stellt somit eine fachgerechte Anschlussmöglichkeit von Abdichtungen im Deckenbereich dar.

      Edelstahl ist bekannt für seine außergewöhnliche Korrosionsbeständigkeit, mechanische Festigkeit und Langlebigkeit. Diese herausragenden Eigenschaften machen ihn zur optimalen Wahl für den Einsatz in baulichen Konstruktionen. Die Durchführungen aus Edelstahl gewährleisten nicht nur die strukturelle Stabilität, sondern bieten auch den unschätzbaren Vorteil der Nicht-Brennbarkeit, wodurch sie der höchsten Baustoffklasse A1 entsprechen.

      Ein essenzielles Anliegen bei Durchführungen durch Decken ist die Reduzierung zusätzlicher Brandlasten. Brandlasten können sowohl das Ausmaß als auch die Ausbreitungsgeschwindigkeit von Bränden maßgeblich beeinflussen. Durch den Einsatz von Edelstahl als Werkstoff wird das Risiko eliminiert, zusätzliche brennbare Materialien in die Deckenkonstruktion einzubringen.

      Doch nicht nur der Werkstoff ist von Bedeutung. Die richtige Installationstechnik spielt ebenfalls eine entscheidende Rolle. Bei ACO bieten wir Ihnen eine breite Auswahl an verschiedenen Platten- und Flanschvarianten, um sicherzustellen, dass die Durchführungen durch Decken fachgerecht und effizient durchgeführt werden können.

      Die Wahl der passenden Deckendurchführung
      *Beispielhafte Abbildung, alle Durchführungen werden nach den baulichen Anforderungen individuell nach Ihrem Kundenwunsch gefertigt.

      Rohrdurchführungen

      Auswahl-Rohrdurchführungen-Entscheidungsweg-Grafik-Anzahl-Platten-Anzahl-der-Durchführungen-Plattenart-Flansch-Wandaufkantung-Besandung-Befestigungsbohrung

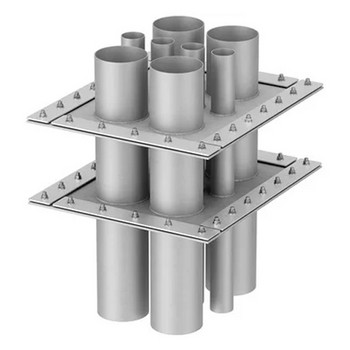

      Kastendurchführungen

      Auswahl-Kastendurchführungen-Entscheidungsweg-Grafik-Anzahl-Platten-Anzahl-der-Durchführungen-Plattenart-Flansch-Wandaufkantung-Besandung-Befestigungsbohrung

      Zusammenfassung und Fazit

      ACO Rohrsysteme bieten für jede Entwässerungsanforderung die optimale Lösung. Mit ihrer hohen Korrosionsbeständigkeit, exzellenten Dichtigkeitswerten und spezifischen Eigenschaften wie nahtlosen Übergängen bei VBR und der Langlebigkeit von Edelstahlrohren garantieren ACO Rohre eine effiziente, zuverlässige und nachhaltige Entwässerung. Entdecken Sie die Vielfalt und Qualität der ACO Rohrsysteme für Ihr nächstes Bauprojekt – Sicherheit, Innovation und Nachhaltigkeit in jedem Rohr.
