Eine Frage der Klasse

Klassen für die Gebäudeentwässerung

Die Belastungsklasse bezieht sich auf die spezifische Last oder Belastung, der ein Bauteil oder Material ausgesetzt ist. Dies kann sich auf die physische Belastung durch Gewicht, Druck, Bewegung oder andere Kräfte beziehen. Die Belastungsklasse wird verwendet, um die Tragfähigkeit von Strukturen oder Bauteilen zu bestimmen. Vor allem für die Bodenentwässerungssysteme ist die Belastungsklasse ein Thema. Diese Klassen helfen, die geeignete Dimensionierung und Materialauswahl für die spezifischen Belastungsanforderungen zu bestimmen.

Die Belastungsklasse bestimmt die Tragfähigkeit des Entwässerungssystems. Die Auswahl der richtigen Belastungsklasse ist bei der Boden- und Dachentwässerung aus mehreren Gründen wichtig.

Bei falscher Auslegung des Systems drohen:

strukturelle Schäden, wie z.B. Risse oder Brüche
Unfälle durch z.B. defekte Roste
Umweltverschmutzung durch Undichtigkeiten
Hohe Wartungs- und Reparaturkosten

Entwässerungsgegenstände für Verkehrsflächen (Nach DIN EN 1433)

Bereiche, in denen nur Fußgänger- oder Radfahrerverkehr oder ähnlich leichte Belastungen auftreten, wie z. B. Gehwege, Grünflächen

Bereiche, in denen Fahrzeuge mit geringem Gewicht, wie z. B. Fußgängerzonen oder Parkplätze für PKWs

Bereiche mit mittelschwerem Fahrzeugverkehr wie z. B. Parkplätze für PKWs, Werkstattbereiche, etc.

Bereiche mit schwerem Fahrzeugverkehr wie z. B. Industriegebiete, Ladezonen oder LKW-Parkplätze

Bereiche mit stark befahrener Verkehrsflächen, wie z.B. in Industriegebieten, auf Zufahrten zu Parkhäusern oder auf LKW-Routen

Bereiche mit extrem schwerem Fahrzeugverkehr wie z. B. Flughäfen, Militäranlagen oder Häfen

Entwässerungsanlagen innerhalb von Gebäuden (Nach DIN EN 1253-1)

Belastbar bis max. 150 kg, für nicht genutzte Flachdächer, z.B. Kiespressdächer, Kiesschüttdächer

Belastbar bis max. 300 kg, für Flächen ohne Fahrverkehr, wie z.B. Baderäumen von Wohnungen, Altenheimen, Hotels, Schulen, Schwimmhallen, Reihenwasch- und Duschanlagen, Terrassen, Loggien und Balkonen

Belastbar bis max. 1.500 kg, für Flächen mit leichtem Fahrverkehr ohne Gabelstapler in gewerblich genutzten Räumen

Belastbar bis max. 5.000 kg, Fußgänger - und Leichtverkehr, wie z.B. gewerblich genutzte Räume und Fabriken

Belastbar bis max. 12.500 kg, für Flächen mit Fahrverkehr, wie z.B. in Werkstätten, Fabriken und Parkhäusern

Die Nutzungsklasse bezieht sich auf die beabsichtigte Verwendung oder den vorgesehenen Zweck eines Materials
oder Produkts. Sie gibt an, in welcher Umgebung oder unter welchen Bedingungen das Material eingesetzt/genutzt
werden soll und bestimmt die zulässige Abdichtungsbauart (nach DIN 18532-2).

gering belastete Verkehrsflächen wie Fuß- und Radwege

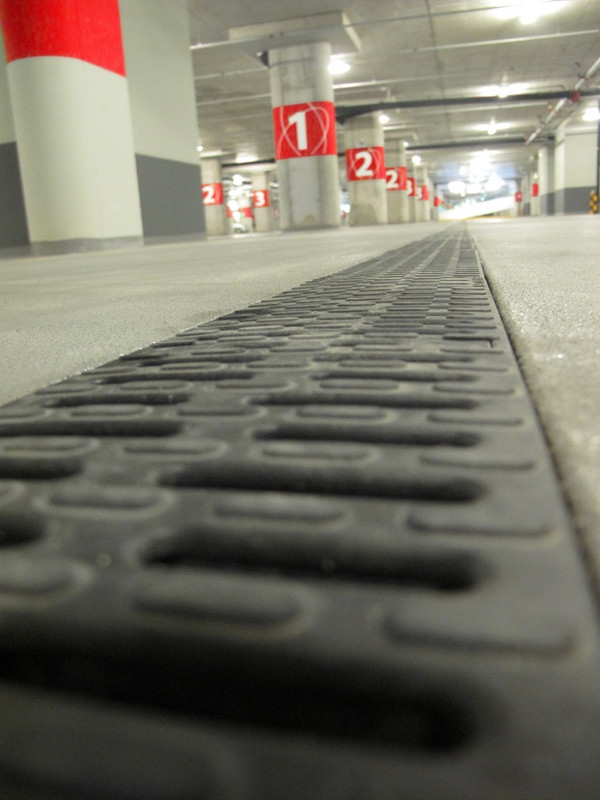

mäßig belastete Verkehrsflächen (max. Neigung 4 %); vorwiegend ruhender Verkehr mit leichten Fahrzeugen bis zu 30 kN Gesamtgewicht, z.B. nicht frei bewitterte Parkdecks und Freidecks von Parkhäusern, Parkdächer, Hofkellerdecken und Durchfahrten für PKW-Verkehr

mäßig belastete Verkehrsflächen (Neigung > 4 % ); hoch belastete Verkehrsflächen durch vorwiegend ruhenden Verkehr mit Fahrzeugen mittleren Gewichts bis 160 kN, im Einzelfall auch > 160 kN, wie z.B. nicht frei bewitterte Parkdecks und Freidecks von Parkhäusern, Parkdächer, Hofkellerdecken und Durchfahrten sowie Zufahrtsrampen und Spindeln von Parkhäusern für PKW- und leichten LKW-Verkehr, Anlieferzonen in Parkhäusern sowie Hofkellerdecken, Durchfahren und Feuerwehrzufahrten für schwere Fahrzeuge > 160 kN

sehr hoch belastete Verkehrsfläche im Zuge von Straßen, die durch nicht vorwiegend ruhenden Verkehr auch mit schweren Fahrzeugen > 160 kN belastet werden, z.B. stark befahrene Verkehrsflächen und Brücken

Die Rutschhemmung von Rosten wird nach DIN 51130 geregelt (Rutschhemmungsklassen). Um einen Fußboden sicher begehen zu können, müssen bestimmte Reibungswerte zwischen Schuh und Boden vorhanden sein. Gleitfördernde Stoffe wie Schmiermittel und Fette beeinflussen die Reibungsverhältnisse negativ. Daher stellen Abwässer und Reinigungsflüssigkeiten besondere Herausforderungen an die Arbeitssicherheit und müssen bei der Entwässerung in einem angemessenen Umfang Beachtung finden.

Fußböden in Arbeitsräumen und Arbeitsbereichen mit Rutschgefahr werden in zwei Kategorien aufgeteilt:

bietet eine Grundrutschhemmung, z.B. Speiseräume, Gasträume, Kantinen, Laborräume, Packbereiche

mittlere Rutschhemmung, z.B. Sanitärräume, Küchen, Flure

erhöhte Rutschhemmung, z.B. gewerbliche Küchen, Werkstätten, Eingangsbereiche

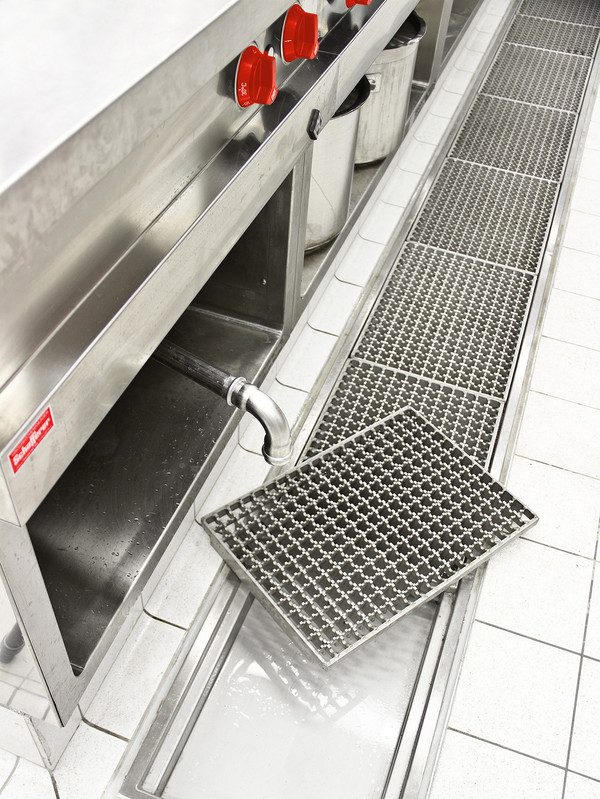

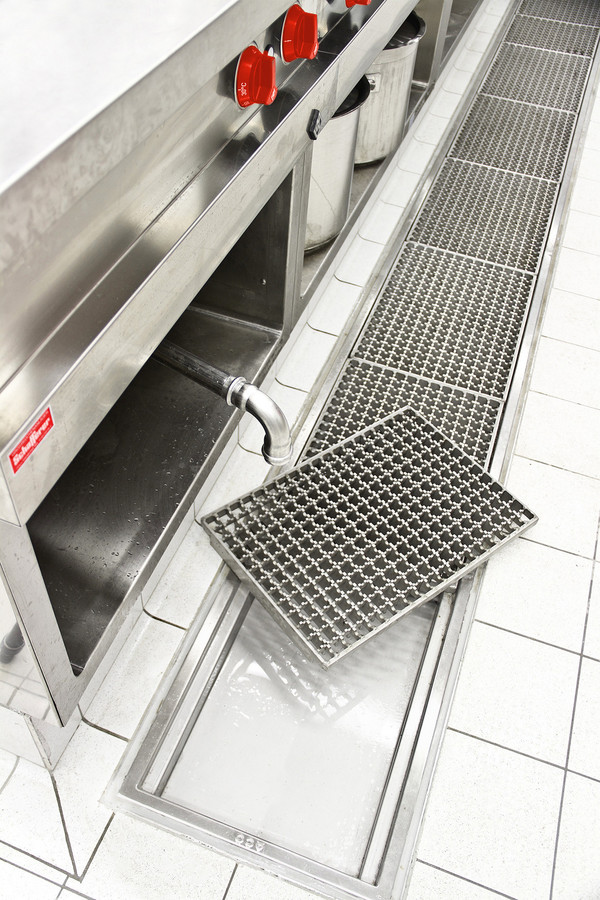

hohe Rutschhemmung, z.B. Frischmilchverarbeitung einschl. Butterei, Spülräume, Geflügelverarbeitung, Großküchen

sehr hohe Rutschhemmung, z.B. Schlachthäuser, Brauereien, Bereiche mit Öl- und Fettkontakt

Die Art und Intensität der Einwirkung durch Wasser sind die Ausgangskriterien für die Definition von Wassereinwirkungsklassen.
Im Rahmen der Planung ist die zu erwartende Wassereinwirkung auf jede betroffene Fläche abzuschätzen und den
Klassen W0-I bis W3-I zuzuordnen.

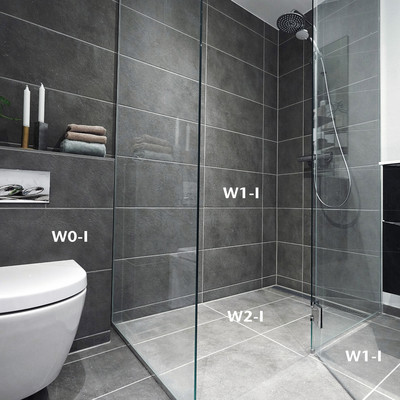

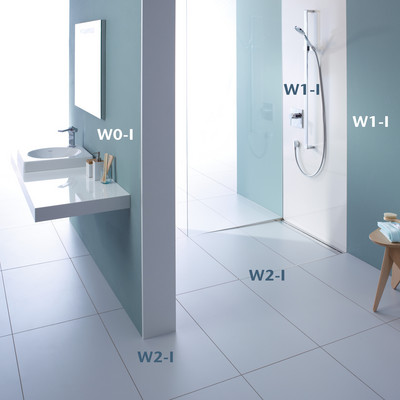

Wassereinwirkungsklasse	Wassereinwirkung	Anwendungsbeispiel
W0-I	gering, keine häufige Spritzwassereinwirkung	Bodenflächen im häuslichen Bereich ohne Ablauf
W1-I	mäßig, haufige Spritzwassereinwirkung, mäßige Einwirkung von Brauchwasser, kein anstauendes Wasser	Bodenflächen im häuslichen Bereich mit Ablauf
W2-I	hoch, häufige Einwirkung durch Spritz- und/oder Brauchwasser, zeitweise anstauendes Wasser	Bodenflächen mit Abläufen und Rinnen, Bodenflächen in Badern mit bodengleichen Duschen, Wand- und Bodenflächen von Duschen in Sport- und Gewerbestätten.

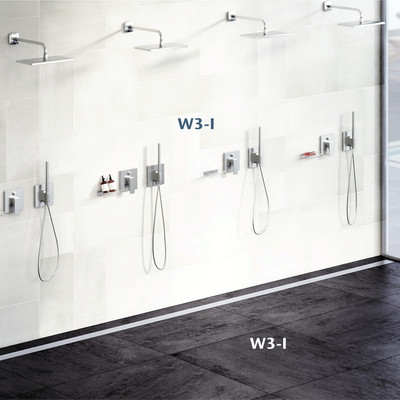

W3-I	sehr hoch, häufige oder lange Einwirkung von Spritz- und/oder Brauchwasser, Wasser aus intensiver Reinigung, anstauendes Wasser	Flächen an Schwimmbecken, Flächen von Duschanlagen in Sport- und Gewerbestätten
