Parkhausentwässerung von ACO – für maximalen Schutz und Langlebigkeit bei jeder Witterung.

Die Entwässerung von Parkhäusern und Parkdecks ist ein wesentlicher Bestandteil der Gebäudesicherheit und schützt die Bausubstanz vor Wasserschäden und erhöht die Verkehrssicherheit. Niederschlags- und Schmelzwasser, das auf offenen Parkdecks anfällt, muss effektiv abgeleitet werden, um Staunässe und Rutschgefahren zu verhindern. ACO bietet dafür robuste Systeme, die großen Wassermengen ableiten können und extremen Belastungen standhalten. Das gilt besonders bei offenen Parkdecks. ACO Entwässerungslösungen erfüllen die Anforderungen der DIN 18532 und DIN 1986-100. Sie sind beständig gegen Streusalz, Frost und UV-Strahlung. In stark frequentierten Parkhäusern, wie an Flughäfen oder in Einkaufszentren, sorgen Rinnen und Abläufe mit hohen Belastungsklassen für maximale Sicherheit. Dank ihrer nahtlosen Integration in das Abdichtungssystem verhindern sie Schäden und Undichtigkeiten und bieten eine langlebige Entwässerungslösung für Parkhäuser und Tiefgaragen.

Grundlagen und Funktionen der Parkhausentwässerung und Parkdeckentwässerung

Bei der Entwässerung von Parkdecks und Parkhäusern wird zwischen außenliegenden, freibewitterten und innenliegenden, witterungsgeschützten Parkdecks unterschieden. In beiden Fällen sind Parkdeckabläufe und Parkdeckrinnen gefordert, die erhebliche Niederschlagsmengen zuverlässig ableiten und im Winter mit Schneeansammlungen auf Autos und in den Radkästen fertig werden.
Nicht zu unterschätzen sind die extremen konstruktiven und mechanischen sowie thermischen Belastungen auf die Entwässerungsgegenstände, die weit über die an Privatbauten gestellten Anforderungen hinaus gehen. Bremsen, Beschleunigen, Rangieren… Auf der Parkfläche üben Fahrzeuge starke dynamische Kräfte über einen langen Zeitraum aus.

Wichtige Faktoren sind dabei die Belastungsklassen die auf die Verkehrsfrequenz abgestimmt sein müssen, sowie eine wasserdichte Anbindung zwischen den Ablaufsystemen und der Parkdeckbeschichtung. Ein optimaler Haftverbund verhindert hier Ablösungen zwischen den Systemen. Dies sorgt für eine langlebige Funktionalität.

Video zur Parkhausentwässerung aus Edelstahl

Belastungsklassen

Die Abläufe und Roste sind nach der Einbaustelle klassifiziert. Für den Bereich der Parkhausentwässerung kommt die Belastungsklasse M 125 infrage.

Materialien/Werkstoffe

Für den Schutz vor Korrosion und mechanischer Belastung durch Bremsen und Rangieren von Fahrzeugen sind robuste Materialien wie Gusseisen oder Edelstahl mit entsprechenden Materialstärken ideal geeignet. Es wird empfohlen Edelstähle mit hohem Molybdängehalt zu verwenden z.B. V4A (1.4404). Die Systeme müssen zudem den Anforderungen der DIN 18532 und DIN 1986-100 entsprechen, um den baurechtlichen Vorgaben zu genügen.

Welches Entwässerungssytem sollte eingesetzt werden?

Üblich ist eine Entwässerung im Freispiegelsystem (größere Rohrdurchmesser), da dieses weniger anfällig für Verstopfungen ist als ein Druckströmungs- oder Unterdrucksystem mit wesentlich kleineren Rohrdurchmessern. Gelegentlich kommen aber auch Unterdruckentwässerungssysteme zum Einsatz.

Sicherheit für Fußgänger

Um die Sicherheit für Fußgänger und Passanten zu gewährleisten, sind die verwendeten Roste mit rutschfesten Oberflächen z.B. Gitterrosten mit kleiner Maschenweite unverzichtbar.

Dauerhaft wartungsfreundlich und vandalensicher

Bei der Auswahl der Abläufe und Rinnen ist darauf zu achten das die Roste für die Wartungsarbeiten einfach entnommen werden können. Schlammeimer und Brandschutzeinsatz sollten für Reinigungsarbeiten leicht zugänglich sein. Arretierte Roste bieten zudem einen hohen Schutz gegen Vandalismus.

Parkdeckbeschichtungen

Es gibt verschiedene Arten von Beschichtungen, die jeweils auf spezifische Anforderungen zugeschnitten sind:

Flüssigabdichtungen/ OS Beschichtung

  • übliche Beschichtungen OS8; OS11a/b; OS14
  • Naht- und fugenlose Abdichtung (keine Fugen als Schwachstellen)
  • Hohe Flexibilität z.B. bei Temperaturschwankungen
  • Schnelle Verarbeitung ermöglicht​ kurze Bauzeiten
  • Widerstandsfähig gegen chemische Einflüsse
  • Rissüberbrückung

Gussasphalt

  • Verschleißfest und langlebig
  • Wasser- und tausalzbeständig
  • Schnelle Nutzbarkeit nach dem Abkühlen
  • Elastisch und rissfrei bei thermischer Ausdehnung

Schutz des Bodenaufbaus infolge der Durchdringung von Durchfeuchtung von oben oder unten

  • Beim Einbau von Ablaufsystemen in Geschossdecken oder Bodenplatten wird der Bodenaufbau durchdrungen. Um Feuchtigkeitsbildung zu vermeiden, müssen die Dichtungsebenen direkt am Ablauf angeschlossen werden.
  • Deshalb sollten bei diesen Herausforderungen immer Entwässerungslösungen gewählt werden, die eine Anbindung der im Bodenaufbau befindlichen Dichtungsbahnen an den Ablaufkörper ermöglichen oder die Anbindung von dichtenden Bodenbelägen unterstützen. In der Regel erfolgt die Verbindung der Dichtbahnen über Pressdichtungsflansche, die fest mit dem Ablaufkörper oder Verlängerungsstücken verbunden sind. Alternativ können auch Oberflächenschutzsysteme (OS) als dichtende Schicht verwendet werden; diese werden über geeignete Flanschprofile am Rinnenkörper oder am Aufsatzstück der Bodenabläufe befestigt

Einsatzbereiche / Anwendungsbereiche der Parkhausentwässerung

Parkhausentwässerungssysteme kommen in vielfältigen Parkbauten zum Einsatz.
Typische Anwendungsbereiche sind:

  • Top- und Innendecks von Parkhäusern, die häufig starker Beanspruchung durch Regen, Schnee und Fahrzeugverkehr ausgesetzt sind.
  • Tiefgaragen, wo Feuchtigkeit durch Fahrzeuge eingebracht wird, die Schmutz und Wasser von außen transportieren, gerade im Winter
  • Rampen und Spindeln, die besonders hohe Anforderungen an die Entwässerung stellen, da hier das Gefälle und die mechanische Belastung extrem sind.
  • Ein- und Ausfahrtsbereiche, die kontinuierlich befahren werden und deshalb robuste, langlebige Entwässerungslösungen benötigen​​.
  • Gewerblich genutzte Abstellflächen, wie in Einkaufszentren, Flughäfen und Park-and-Ride-Anlagen, wo der Fahrzeugverkehr und die mechanischen Belastungen besonders hoch sind​​.

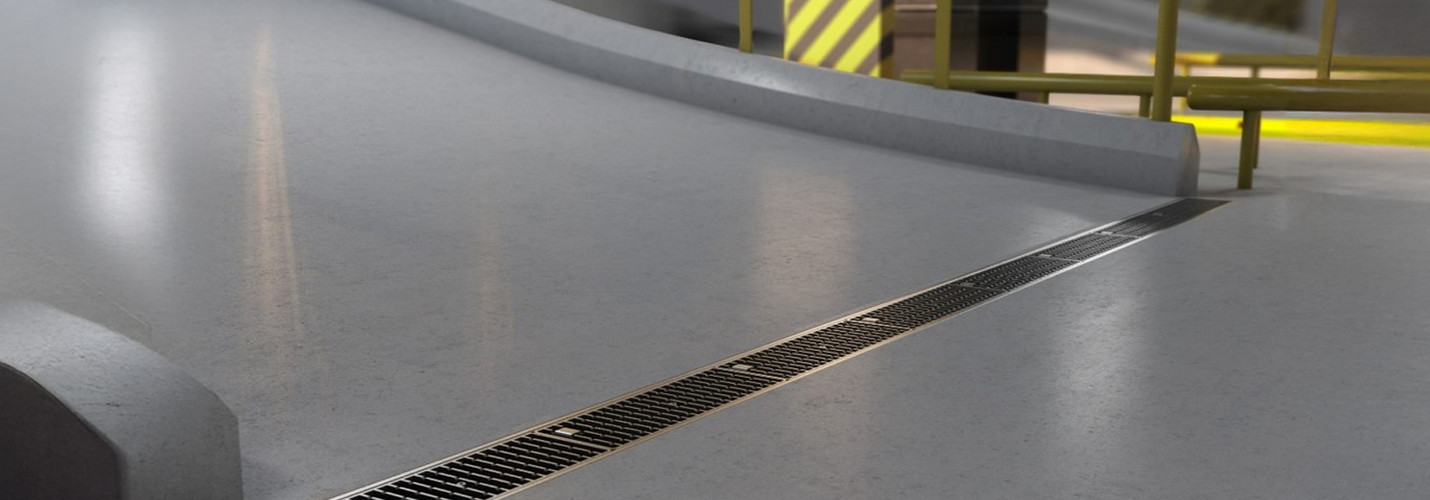

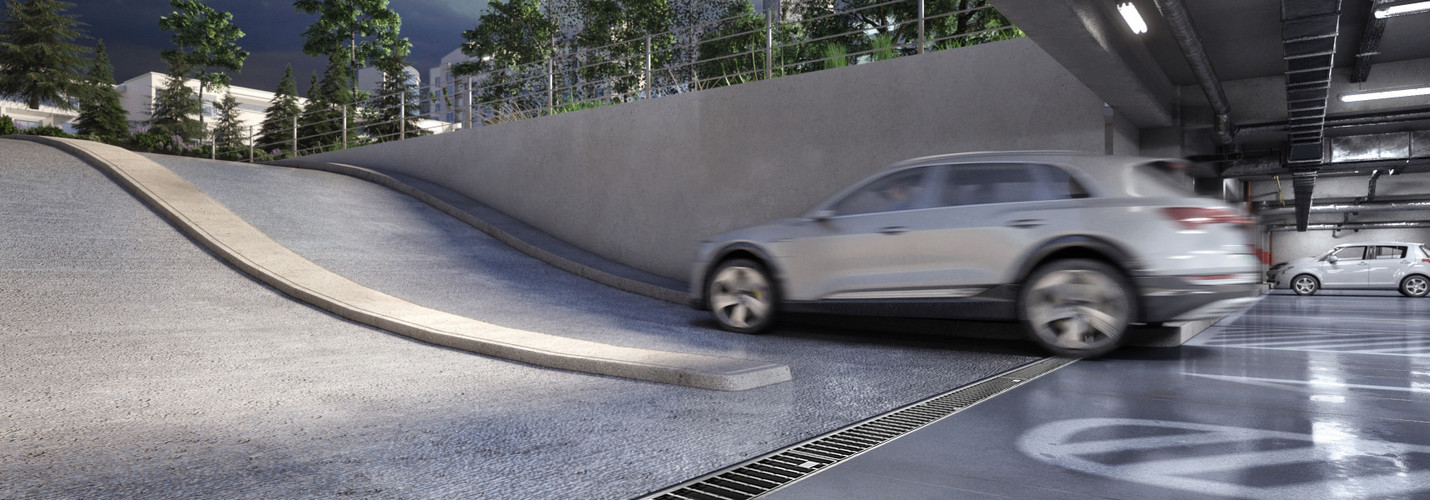

ACO Parkhausrinne aus Edelstahl vor einer Rampe, Einfahrt in einer Tiefgarage
ACO Parkhausrinne aus Edelstahl vor einer Rampe / Einfahrt in einer Tiefgarage
ACO Parkhausrinne aus Edelstahl vo einer Rampe, Einfahrt in einer Tiefgarage
ACO Parkhausrinne aus Edelstahl vor einer Rampe / Einfahrt in einer Tiefgarage

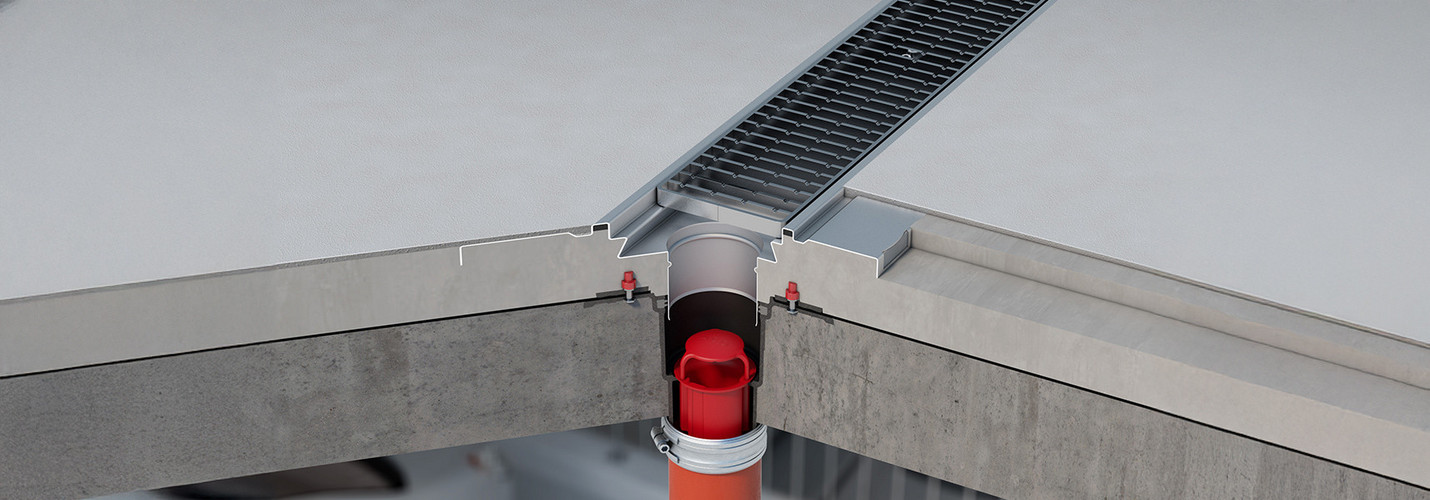

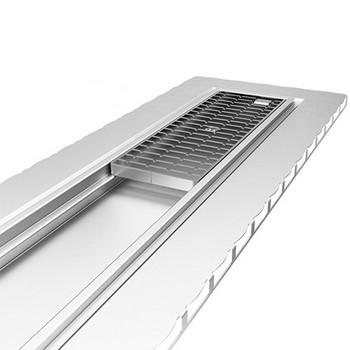

ACO Parkhausrinne aus Edelstahl - Bodenaufbau im Parkdeck
ACO Parkhausrinne aus Edelstahl mit Brandschutzeinsatz - Bodenaufbau im Parkdeck

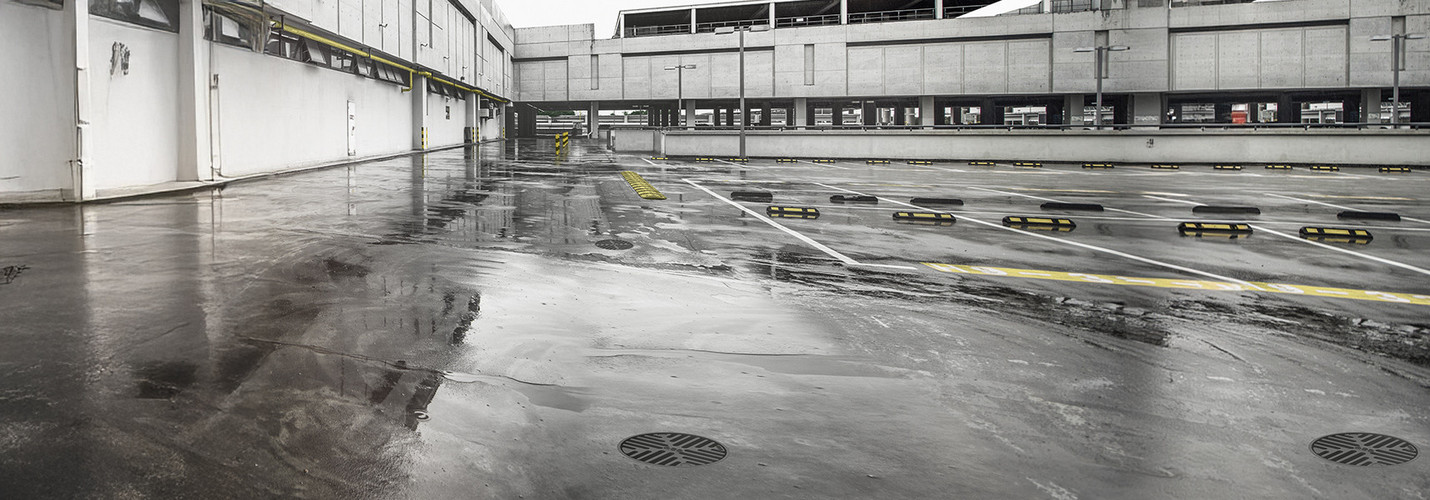

Parkdeck mit ACO Parkdeckablauf Passavant aus Gusseisen
ACO Parkdeckablauf Passavant aus Gusseisen auf einem Parkdeck

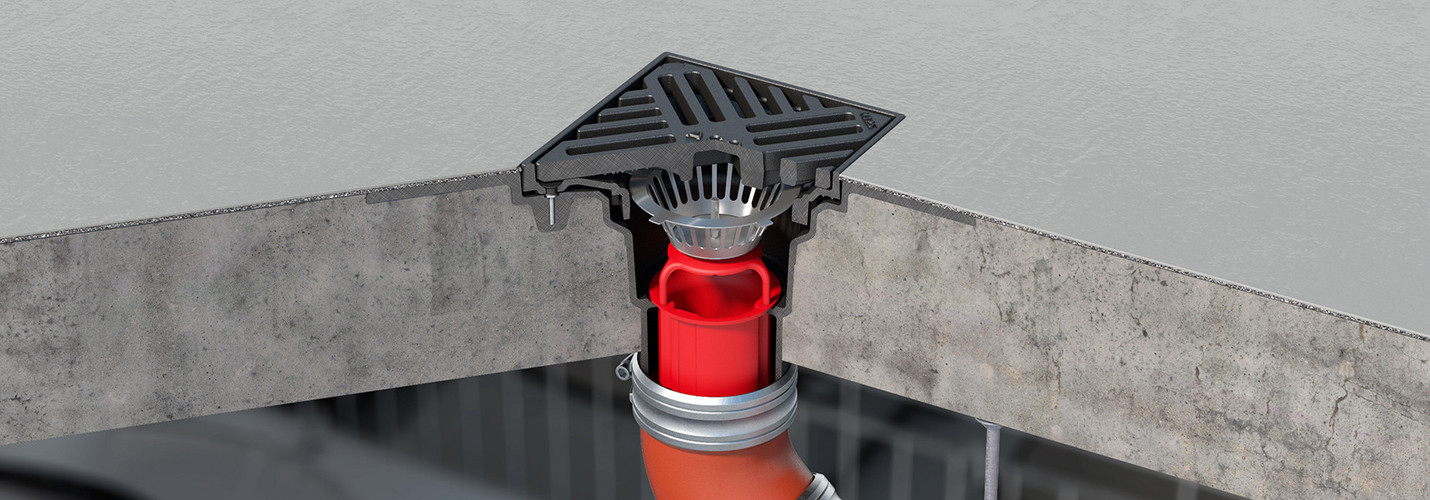

ACO Parkdeckablauf Passavant aus Gusseisen - Bodenaufbau im Parkdeck
ACO Parkdeckablauf Passavant aus Gusseisen - Bodenaufbau im Parkdeck
1 / 5

Gut zu wissen - Details, Planung und Herausforderungen bei Parkhausentwässerungssystemen

Tiefgaragenentwässerung

In Tiefgaragen fällt Wasser hauptsächlich als Tropf- und Schleppwasser an, das durch Fahrzeuge eingebracht wird, insbesondere im Winter. Da diese Flächen nicht beregnet werden, verbleiben Tausalzreste nach dem Abtrocknen und führen zu Korrosion vorallem am Übergang vom Beton und dem Metall der Parkhausentwässerung.

  • Einflussfaktoren für Wasseranfall:
    • Anzahl und Größe der Fahrzeuge, Fahrzeugwechsel pro Tag
    • Jahreszeit, Länge der Fahrwege (mehrere Ebenen)
  • Empfohlene Entwässerungslösungen:
    • Edelstahlrinnen und -roste: Regelmäßige Reinigung im Winterhalbjahr, um Salzansammlungen zu entfernen.
    • Verdunstungsrinnen: Einsatz nur bei ausreichender Belüftung und geringem Fahrzeugaufkommen.
  • Planungshinweise:
    • Einbau mit ausreichendem Gefälle (≥ 2 %) und Gefälleführung weg von Wänden/Stützen
    • Kurze Fließwege und Abdichtungen für korrosionsfreien Betrieb

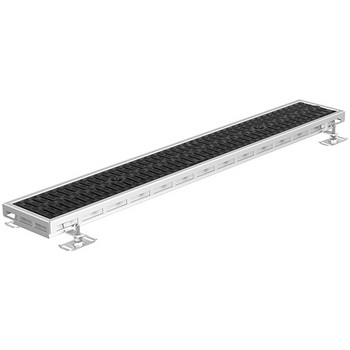

Verdunstungsrinne - "Entwässern" ohne Ablauf

Verdunstungsrinnen sind speziell für Tiefgaragen und Parkhäuser konzipiert, um dort eingetragenes Wasser (meist Tropf- oder Schleppwasser) langsam verdunsten zu lassen, anstatt es ins Abwassersystem zu leiten. Sie werden für überdachte Bereiche ohne direkten Regenwasseranfall eingesetzt.

Einsatzvoraussetzungen: Gute Be- und Entlüftung (z. B. Querlüftung) und geringer Wasseranfall durch niedriges Fahrzeugaufkommen

Planung und Dimensionierung: Die Rinnen sollten ausreichend breit und lang sein, damit das Wasser gleichmäßig verteilt und verdunstet wird. Eine passende Bodenbeschichtung verhindert das Eindringen von Wasser in den Untergrund.

  • Vorteile
    • Entlastung des Abwassersystems: Keine direkte Ableitung, sondern langsame Verdunstung des Wassers.
    • Keine zusätzlichen salzbelasteten Wassermengen im Entwässerungssystem, weniger Korrosion an Bausubstanz und Rohren.
    • Reduzierte Entwässerungskosten: Keine aufwendige Rohrverlegung notwendig.
    • Keine Durchdringung der Decke - keine zusätzliche Brandlast im Gebäude
  • Herausforderungen und Einsatzgrenzen
    • Ein Hauptproblem ist die genaue Bemessung der Menge des anfallenden Wassers. In kalten oder schlecht belüfteten Räumen kann die Verdunstungsrate stark sinken.
    • Bei hohem Verkehrsaufkommen oder in stark verschmutzten Bereichen (regelmäßige Reinigung) können sie jedoch an ihre Grenzen stoßen und Überlastungen verursachen.
    • Stoffe wie Öle, Salze und Staub werden nicht weggespühlt und sammeln sich in hohen Konzentrationen - sie wirken erhöht korrosiv.

Rampenentwässerung

Rampen (Auf- und Abfahrten) im Außenbereich und Innenbereich, insbesondere Tiefgaragenrampen, erfordern eine durchdachte Entwässerungsplanung. Durch die starke Neigung (oft 5–15 %) nimmt das Wasser auf Rampen eine hohe Geschwindigkeit auf, was zur Überströmung der Entwässerungsrinnen führen kann.

  • Bemessungsregen:
  • Für Außenflächen wird ein Bemessungsregen nach DIN 1986-100 empfohlen:
    • r (5,2) für nicht überstauungsgefährdete Flächen
    • r (5,5) für Bereiche in Gebäudenähe
    • r (5,100) unter der Rückstauebene (Anschluss an Pumpensumpf)
  • Eine ausreichend große Breite und Nennweite der Rinne, mindestens DN 100, ist für eine effektive Entwässerung unerlässlich.
  • Gefälle und Fließgeschwindigkeit:
    • Die starke Neigung der Rampen sorgt für eine hohe Fließgeschwindigkeit des Wassers. Bei zu geringem Gefälle oder mangelnder Abflusskapazität kann das Wasser leicht über die Rinnenränder hinwegströmen, was zu Pfützenbildung und Rutschgefahr führt.
    • Um den Wasserfluss sicher zu kontrollieren, sind Rinnen mit einem hohen Wasserdurchlass erforderlich, während Flachrinnen eher vermieden werden sollten
  • Technische Anforderungen an Rinnen und Roste:
    • Anforderung an Abdeckroste: Maschen-, Gitter- oder Längsstabroste verhindern, dass das Wasser die Rinne überströmt.
    • Belastungsklassen:
      • B125 bis E600 (Außenbereiche)
      • L15 bis M125 (Innenbereiche)
  • Herausforderungen in der Ausführung:
    • Die richtige Platzierung der Rinnen und eine robuste Verankerung sind erforderlich, da Rampen durch Schubkräfte belastet werden. Besonders am Rampenfuß treten durch Anfahren und Bremsen zusätzliche Belastungen auf.
    • Eine sorgfältige Abdichtung sowie ein durchdachter Einbau in Kombination mit dem Bodenbelag verhindern, dass die Entwässerungssysteme unter dem Druck der Fahrbewegungen beschädigt werden.

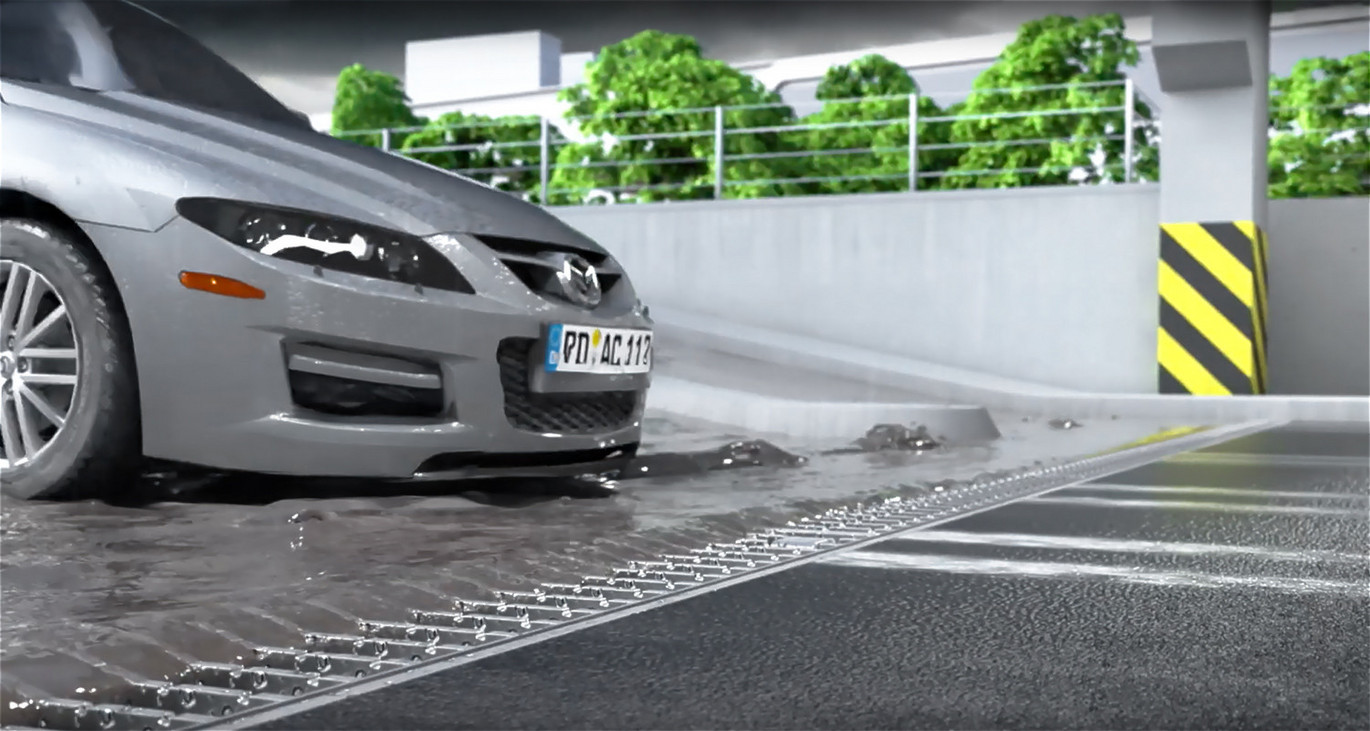

Parkhausrinne-Rampe

Normen, Zulassungen und Genehmigungen für die Parkhausentwässerung

Regelwerke und rechtliche Aspekte für Parkhaus- und Parkdeckentwässerung

Die Entwässerung von Parkdecks und Parkhäusern unterliegt strengen baurechtlichen Vorgaben und Normen. Diese Regelungen sorgen zuverlässig für die Funktion und den langfristigen Schutz des Gebäudes.

1200px-DIN-Logo.svg

DIN 18532 – Abdichtung befahrbarer Flächen

  • Regelt den Schutz von befahrenen Flächen (z. B. Parkdecks) vor Feuchtigkeit.
  • Vorgaben zur Abdichtung von Verkehrsflächen, die Witterungseinflüssen und mechanischer Belastung ausgesetzt sind.
  • Spezifiziert Anforderungen an Materialien und Konstruktionen für den Schutz vor Feuchtigkeitsschäden.

DIN EN 1253-2 – Abläufe für Gebäude

  • Bezieht sich auf die Prüf- und Konstruktionsanforderungen für Abläufe ohne Geruchverschluss in Gebäuden.
  • Regelt die Belastungsklassen, Abmessungen und Abflussleistung von Abläufen.
  • Definiert Anforderungen an Dichtheit, Brandschutz und Materialbeschaffenheit von Bodenabläufen in befahrenen und nicht befahrenen Bereichen.

DIN 1986-100 – Entwässerungsanlagen für Gebäude und Grundstücke

  • Legt die Planung, Ausführung und den Betrieb von Entwässerungsanlagen fest
  • Enthält Anforderungen für die Ableitung von Schmutz- und Regenwasser.
  • Regelt die Installation von Rohrleitungen und Abläufen in Gebäuden und auf Grundstücken.
  • Beinhaltet Vorgaben für den Betrieb und die Wartung von Entwässerungssystemen.

Baurechtliche Vorgaben

Für Flachdach- und Parkdeckabläufe ist ein Nachweis der Verwendbarkeit durch das Ü-Zeichen erforderlich, welches bestätigt, dass die Produkte den baurechtlichen Vorschriften entsprechen. Zudem sind für Parkdachabläufe in einigen Fällen spezielle Brandschutzauflagen zu beachten.

Zulassung von Rohrabschottungen

Rohrabschottungen können geprüft werden nach DIN 4102 und DIN EN 13501

Alle ACO Parkdeckabläufe und Parkhausentwässerungsrinnen erfüllen die relevanten Normvorgaben, werden nach diesen gefertigt und gewährleisten damit höchste Standards an Sicherheit und Qualität. Sie tragen die Ü-Kennzeichnung, die die Einhaltung der deutschen Bauvorschriften bestätigt.

Brandschutzaspekte beim Parkhaus

Wann benötigt man Brandschutzabläufe im Parkhaus?

Bei der Entwässerung von Parkhäusern und Parkdecks spielt der Brandschutz eine entscheidende Rolle. Besonders in Bereichen, in denen der Abstand zwischen Dachabläufen und einer Wand mit Öffnungen weniger als 5 Meter beträgt, sind spezielle Brandschutzabläufe vorgeschrieben. Diese verhindern die Weiterleitung von Feuer und Rauch in angrenzende Gebäudeteile und schützen so vor Brand- und Rauchübertragungen.

Besonders zu beachten ist die Feuerwiderstandsklasse der Dachdecke. Demgemäß muss der Dachablauf / Parkdeckablauf mindestens der gleichen oder einer höheren Feuerwiderstandsklasse entsprechen.

Sicherer Brandschutz bei Ablaufkörpern aus Guss und Edelstahl

  • Material/ Werkstoff: Mit einem Schmelzpunkt von 1150°C für Gusseisen und über 1400°C für Edelstahl sind beide Materialien nicht brennbar. Sie entsprechen der Baustoffklasse A1 und bringen dadurch keine zusätzliche Brandlast in das Gebäude ein.
  • Sofort einsatzbereit: Außer dem Einsetzen der Brandschutzkartusche ( Feuerwiderstands-klassen R30 bis R120) sind keine weiteren Maßnahmen für den Brandschutz notwendig.
  • Die Integration eines Rauchstopps verhindert das Ausbreiten von Rauch bis der Brandschutzeinsatz vollständig aktiviert ist

Diese Systeme sind einfach zu warten, da die Brandschutzeinsätze schnell entnommen und überprüft werden können​​​.

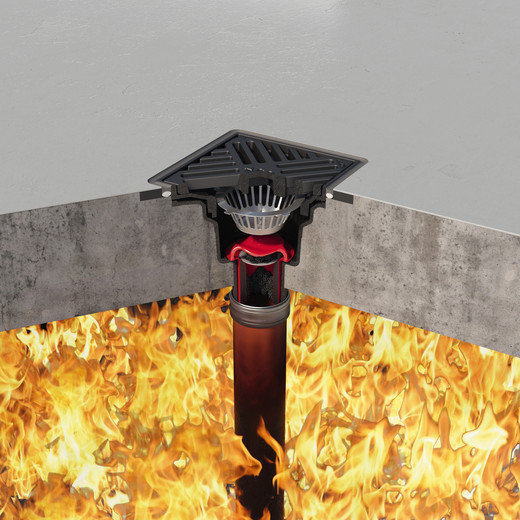

ACO Parkdeckablauf Passavant aus Gussseisen mit Brandschutz-Einsatz
ACO Parkdeckablauf Passavant aus Gussseisen mit Brandschutz-Einsatz

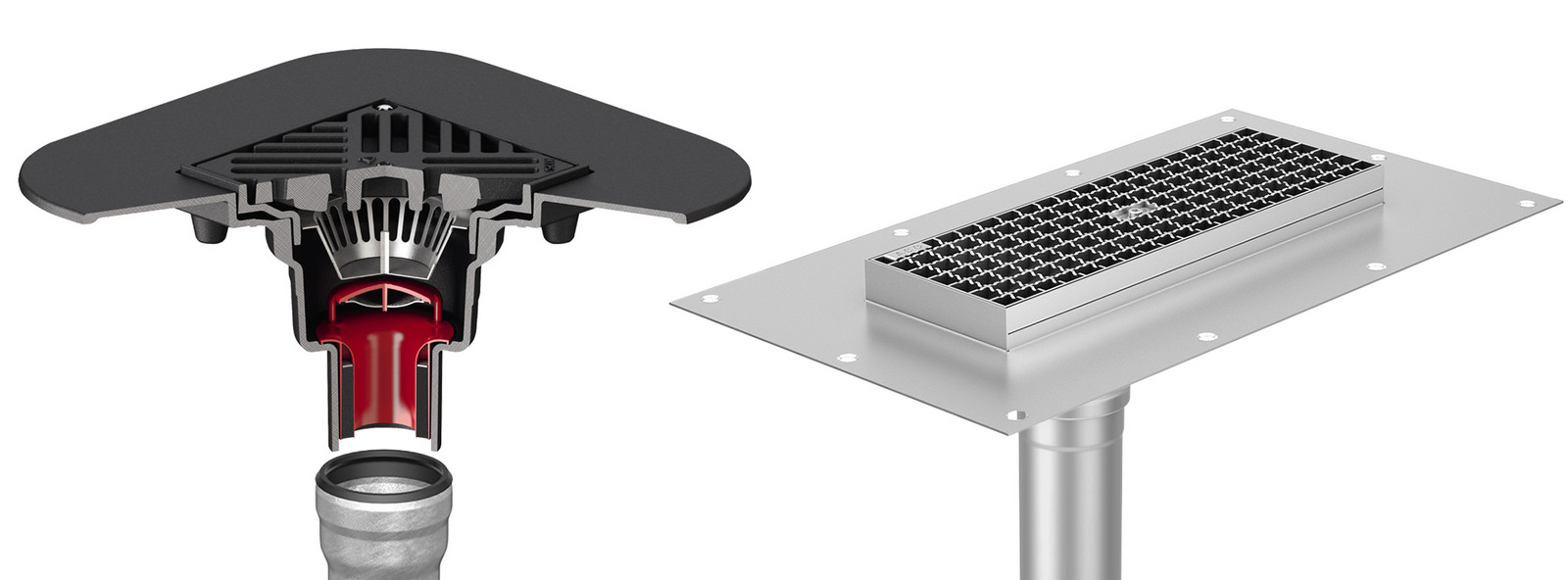

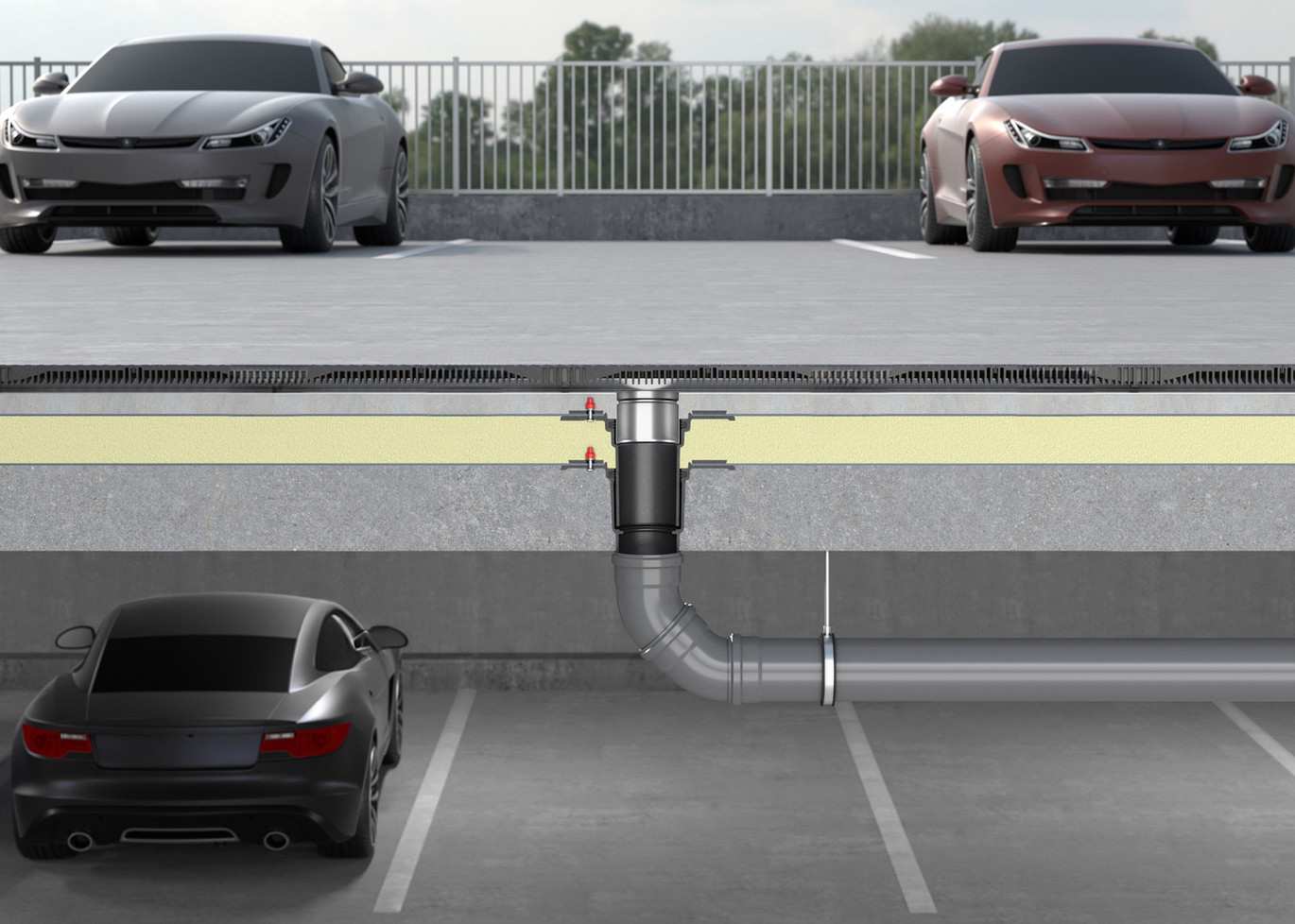

Produktaufbau ACO Parkdeckabläufe und Parkdeckrinnen

ACO PARKDECK-Erklärung

Inspektion und Wartung der Parkplatzentwässerung

Die Wartung der Abläufe und Rinnen erfolgt nach DIN 1986-3 zweimal im Jahr
wobei die folgenden Aufgaben durchzuführenden sind:

  • Die Prüfung auf ungehinderten Ein- und Ablauf
  • Das Reinigen der Geruchverschlüsse und Brandschutzeinsätze
  • Reinigen der Zulaufroste
  • Ersetzen fehlender oder defekter Teile
Firefly 20241023142201

Wohin mit dem Wasser?

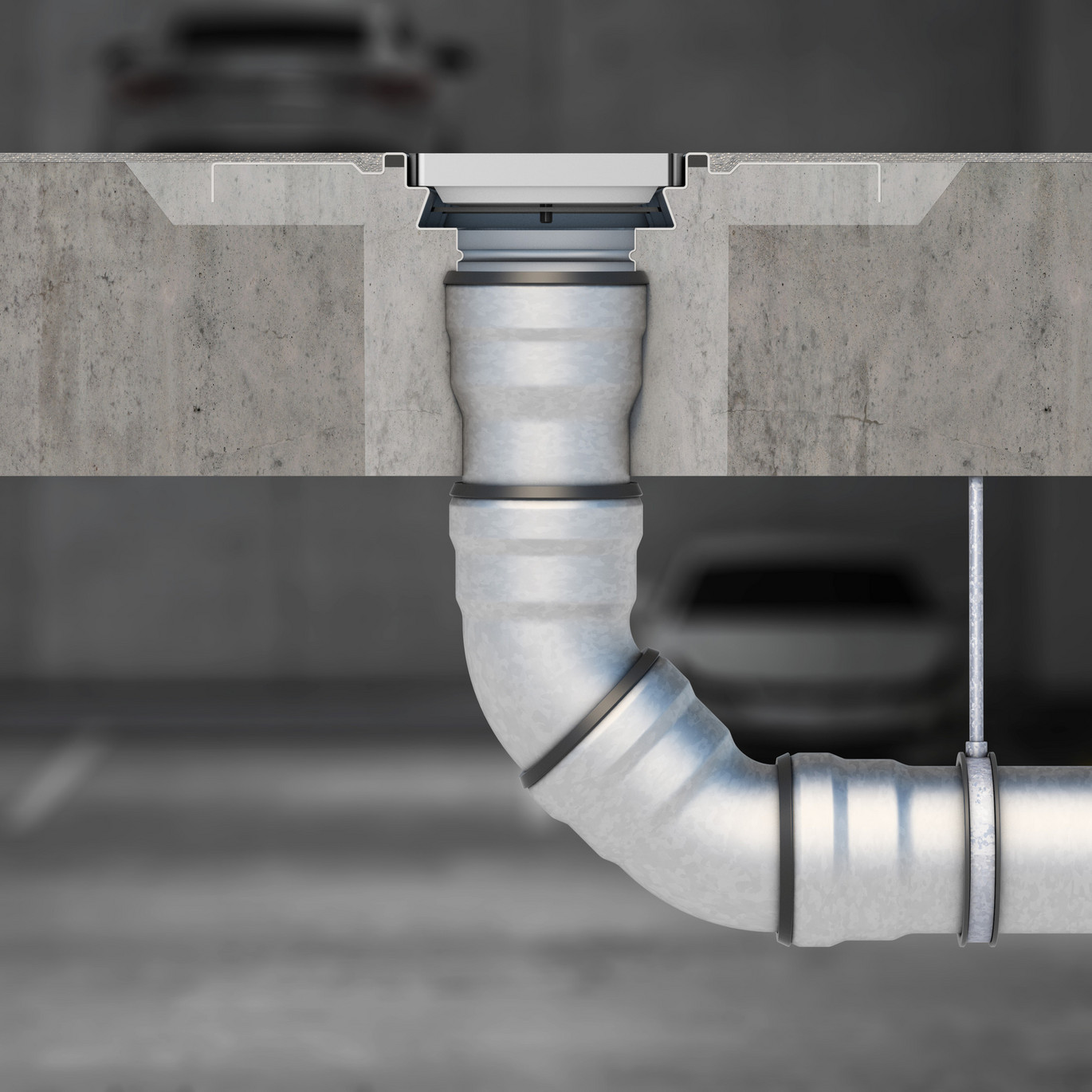

Zur Weiterleitung des gesammelten Abwassers sind die Ablaufstutzen von Bodenabläufen und Bodenrinnen an Rohrleitungssysteme anzuschließen. Auch hier gelten ähnliche Grundsätze wie beim Ablaufsystem: Die Rohre und Dichtungen müssen ebenfalls eine hohe Beständigkeit gegenüber Streusalz, Frost und chemischen Einflüssen aufweisen.

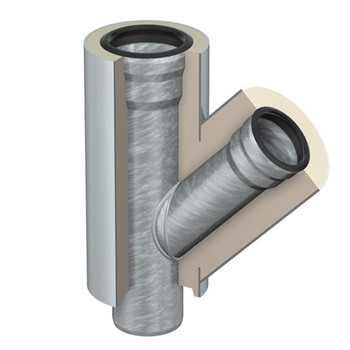

Die Parkdeckabläufe und Rinnen können problemlos an das ACO GM-X Rohrsystem angeschlossen werden. Das ACO GM-X Rohr ist besonders robust, korrosionsbeständig und sorgt für eine zuverlässige Ableitung des Oberflächenwassers. Dies verlängert die Lebensdauer der gesamten Entwässerungsanlage und sorgt für eine nachhaltige und langlebige Lösung.

Zusätzlich ist ACO GM-X Rohr einfach zu installieren, was die Bauzeit verkürzt und die Gesamtkosten senkt.

Zusammenfassung und Fazit

Mit ACO Parkhausentwässerungssystemen erhalten Planer und Bauherren eine zuverlässige Lösung, die die Sicherheit und Langlebigkeit ihrer Gebäude gewährleistet. Sie sind nicht nur optimal auf die hohen Anforderungen in Parkhäusern und Tiefgaragen abgestimmt, sondern bieten auch eine wartungsfreundliche und langlebige Option für die sichere Ableitung von Oberflächenwasser.

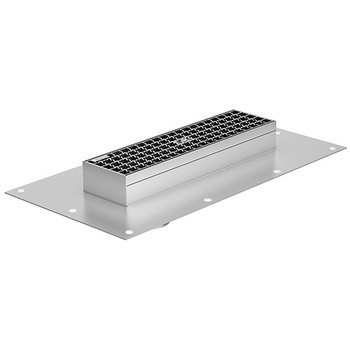

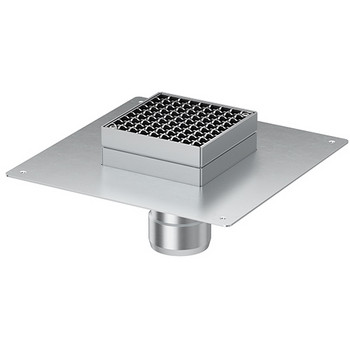

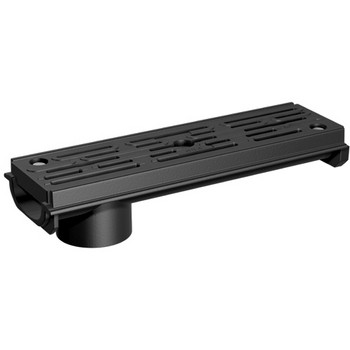

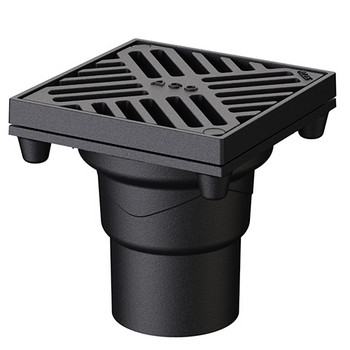

Produkte

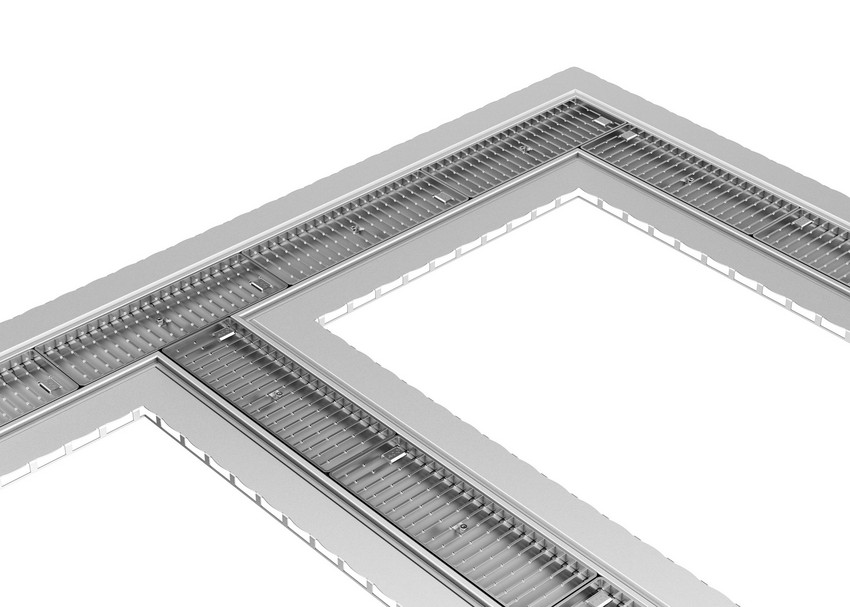

Aufmaßblatt für die Planung der Parkhausrinne mit Stich und Winkel

In erster Linie bestimmt der Aufbau des Parkdecks, welche Variante der ACO Parkhausrinne eingesetzt wird. Ein weiterer wichtiger Punkt bei der Planung und Ausführung der Parkhausrinne ist die jeweilige Einbausituation in das Parkhaus, oder in die Tiefgarage. Um hier eine noch größere Flexibilität zu haben, sind die ACO Parkhausrinnen mit Stich und Winkel erhältlich. Hierzu kann ein Aufmaßblatt für die Planung der Parkhausrinne herunter geladen werden.
