Badentwässerung: Effiziente und nachhaltige Lösungen für Ihre TGA-Planung

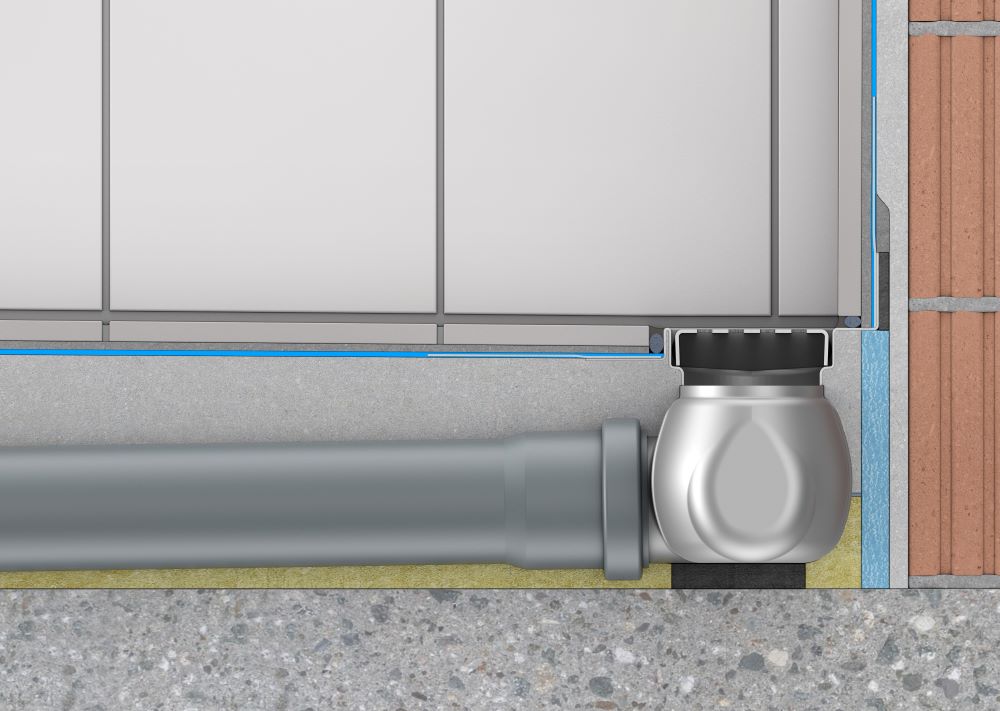

Der Bodenaufbau ist entscheidend für die Wahl des Entwässerungsgegenstands. Wird im Bestand saniert, muss sich am bereits vorhandenen Bodenaufbau orientiert werden. In vielen Fällen müssen dann niedrige Duschrinnen oder Sanitärabläufe gewählt werden. Im Fall eines Neubaus ist der Planer für den Bodenaufbau verantwortlich. Dabei sind Faktoren wie Wärmedämmung, Schallschutz und Feuchtigkeitsschutz zu berücksichtigen.

Duschrinnen mit Sekundärentwässerung verfügen über spezielle Öffnungen oder Kanäle, die das Wasser unterhalb der Fliesenebene aufnehmen und direkt in das Abwassersystem ableiten. Diese zusätzliche Entwässerungsebene ist besonders in Bereichen mit hoher Wassereinwirkung oder in barrierefreien Duschen von Vorteil, wo ein hohes Maß an Sicherheit gegen Feuchtigkeit erforderlich ist.

Das Thema Sekundärentwässerung wird unter Fliesenlegern und Installateuren kontrovers diskutiert. Die richtige Produktauswahl sollte daher schon in der Planungsphase mit den beteiligten Gewerken abgestimmt werden.

Das Gefälle und die Ablaufleistung in Duschen sind zentrale Aspekte der Badplanung, die maßgeblich zur Funktionalität und Sicherheit beitragen. Bei herkömmlichen Punktabläufen ist ein vierseitiges Gefälle im Fliesenspiegel erforderlich. Demgegenüber ermöglicht die Linienentwässerung ein einseitiges Gefälle. Dadurch wird der Einsatz von großformatigen Fliesen wesentlich vereinfacht. Ein großes Gefälle unterstützt die Ablaufleistung. Ein kleines Gefälle bietet mehr Rutschsi­cherheit und ist rollstuhlgerechter. In der Praxis haben sich Gefälle von etwa 2 % bewährt.

Die Ablaufleistung muss ebenfalls berücksichtigt werden. Sie orientiert sich grundsätzlich an der Wassermenge, die in der Dusche anfallen kann. Für einen Duschplatz ist danach ein Mindestwert von 0,4 l/s erforderlich. Dieser Messwert muss bei einem Aufstau von 20 mm über dem Rost erreicht werden.

Ist kein stehendes Wasser während des Duschens gewünscht, zum Beispiel bei der Platzierung des Ablaufes im Raum, so ist die Durchflussleistung der Duscharmatur zu beachten.

Badentwässerungssysteme können im Duschbereich oder an der Wand installiert werden.

• Umlaufender Flansch: Die Duschrinne bzw. der Sanitärablauf kann im Duschbereich (bspw. mittig) installiert werden.
• Wandaufkantung: Die Duschrinne kann durch die Wandaufkantung wandbündig installiert werden.
• Eine mehrseitige Wandaufkantung eignet sich für die Installation in einer Duschnische.
• Eine werkseitig angebrachte Dichtmanschette dient der einfachen Anbindung an die Verbundabdichtung.
• Ein Halterand eignet sich nicht zur Anbringung einer Dichtungsbahn oder einer Verbundabdichtung.
• Ein Pressdichtungsflansch wird immer dann verwendet, wenn eine Abdichtungsbahn mit dem Ablaufkörper mechanisch verbunden werden soll.


Verbundabdichtungen spielen eine zentrale Rolle in der Baupraxis, insbesondere im Innenbereich von Gebäuden. Sie werden eingesetzt, um feuchtigkeitsempfindliche Bereiche wie Bäder, Küchen und Waschräume gegen eindringendes Wasser zu schützen. Diese Abdichtungsmethode kombiniert Abdichtungsmaterialien direkt mit dem Fliesenbelag und sorgt so für eine zuverlässige und langlebige Abdichtung.

Die Abdichtung erfolgt direkt auf dem Estrich unterhalb des Fliesenklebers.

Verbundabdichtungen bieten zahlreiche Vorteile, darunter eine hohe Beständigkeit gegen Wasser, chemische Substanzen und Temperaturschwankungen. Sie ermöglichen eine schnelle Verarbeitung und Trocknung, was den Bauablauf beschleunigt.

Die Belastungsklassen geben Auskunft darüber, wie viel Gewicht und Belastung ein Bauteil, wie eine Duschrinne oder ein Bodenablauf, dauerhaft aushalten kann, ohne Schaden zu nehmen. Die Einteilung erfolgt nach der DIN EN 1253. Sie definiert verschiedene Klassen - beginnend bei K3 (bis 300 kg Belastung) für den häuslichen Bereich bis hin zu höheren Klassen, die für gewerbliche oder industrielle Anwendungen vorgesehen sind.

Rutschhemmung in Duschen ist ein entscheidender Faktor für die Sicherheit, da ein erhöhtes Risiko für Ausrutschen und Stürze besteht. Oberflächen in diesen Bereichen sollten über eine entsprechende Rutschhemmungsklasse verfügen.

Neben den Materialien tragen auch Duschrinnen zur Rutschhemmung bei, indem sie das Wasser effizient ableiten und so Pfützenbildung verhindern. Einige Modelle bieten zusätzlich spezielle Oberflächenstrukturen oder rutschhemmende Beschichtungen, um die Sicherheit weiter zu erhöhen.

Eine effektive Schalldämmung verhindert die Übertragung von Lärm zwischen Räumen und Etagen und trägt maßgeblich zur Wohnqualität bei. Störende Geräusche können durch eine sorgfältige Planung unter Berücksichtigung der gültigen Regelwerke minimiert werden.

Brandschutz ist ein zentraler Bestandteil der Bauplanung und -ausführung, der maßgeblich zur Sicherheit von Gebäuden und deren Bewohnern beiträgt. Effektive Brandschutzmaßnahmen sollen die Entstehung und Ausbreitung von Bränden verhindern und im Ernstfall den sicheren und schnellen Rettungsweg ermöglichen. Die Einhaltung der relevanten Normen und Vorschriften ist hierbei von größter Bedeutung.

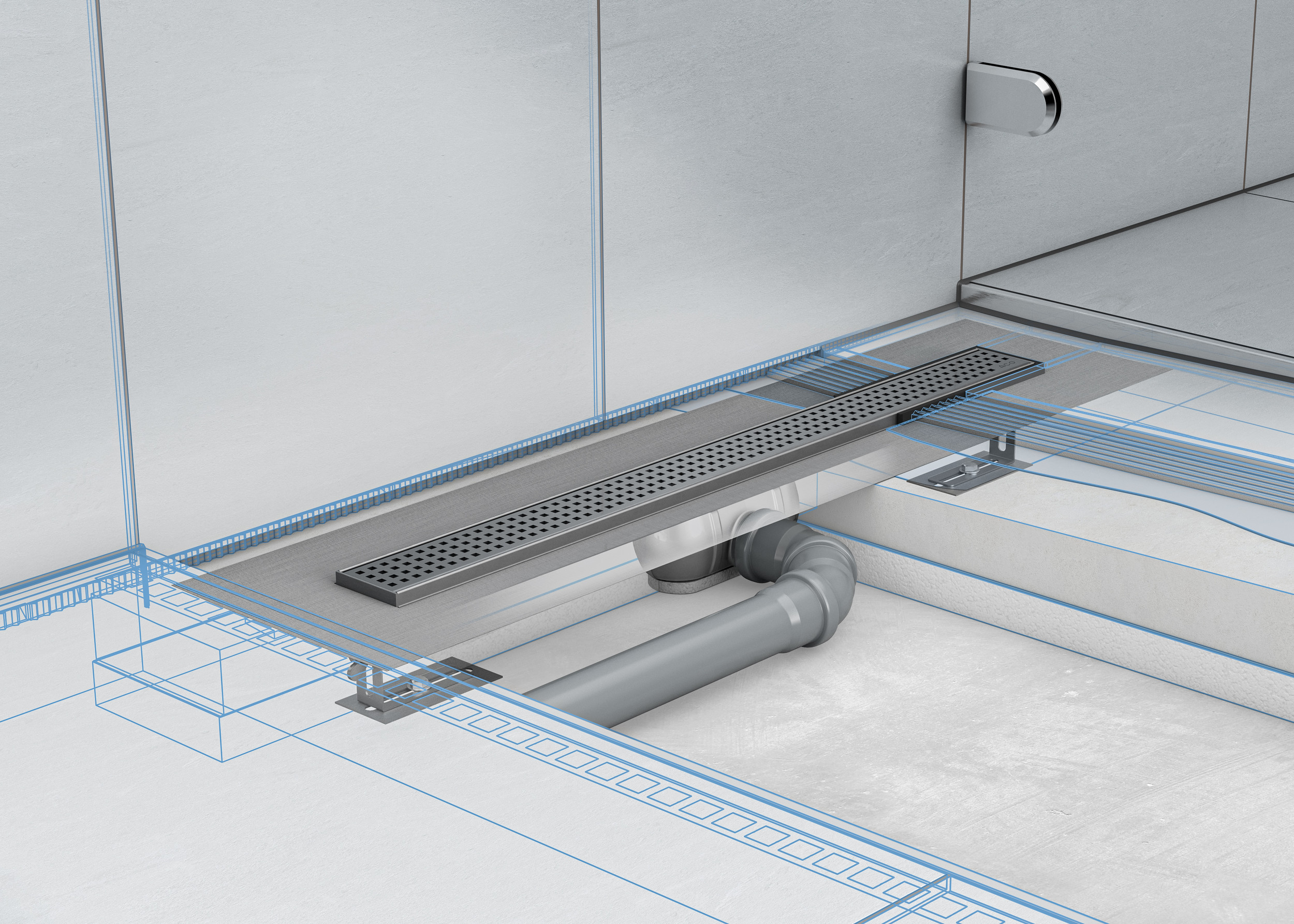

Einteilige Duschrinnen sind einfach zu installieren und bieten eine schnelle Lösung für eine effiziente Badentwässerung. Dank der werkseitig angebrachten Dichtmanschette und der kompakten Bauweise lässt sich die Duschrinne einfach und sicher in den Boden integrieren, was sowohl bei Neubauten als auch Renovierungen von Vorteil ist. Diese Methode garantiert eine zuverlässige Wasserdichtigkeit und eine elegante, nahtlose Integration in das Badezimmerdesign.

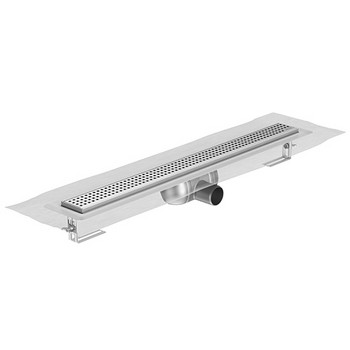

Unsere passende Lösung: ACO ShowerDrain C

Die Installation von zweiteiligen Duschrinnen bietet maximale Flexibilität durch die separate Montage von Ablauf- und Rinnenkörper. Neben einer präzisen Anpassung an die individuellen Gegebenheiten des Badezimmers auch eine Gewerke Trennung ermöglicht. Ideal für komplexe Badprojekte, bei denen individuelle Anforderungen im Fokus stehen.

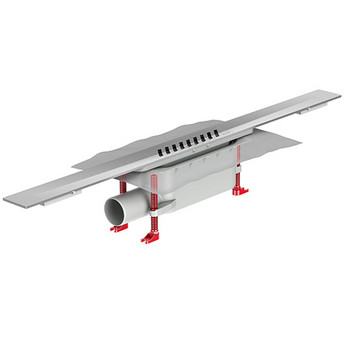

Unsere passende Lösung: ACO ShowerDrain S+

Durch die einfache und flexible Montage der Abläufe lassen sie sich mühelos in verschiedene Bodenaufbauten integrieren, wodurch sie sowohl in Neubauten als auch bei Renovierungen eine ideale Lösung darstellen. Ihre robuste Bauweise sorgt für eine langlebige Funktion und einfache Wartung, was sie zu einer unverzichtbaren Komponente in der Sanitärtechnik macht.

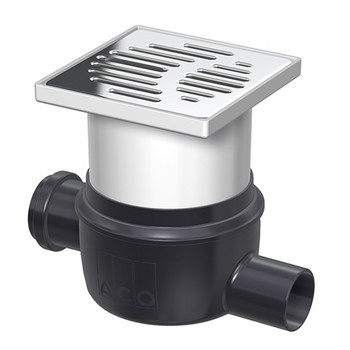

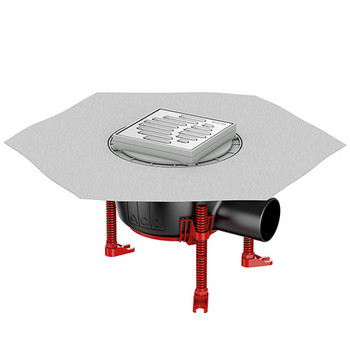

Unsere passenden Lösungen: ACO Sanitärablauf Easyflow+ und ACO Sanitärablauf Easyflow
