Abwasserhebeanlage ACO Muli-Flex

Hebeanlage ACO Muli-Flex

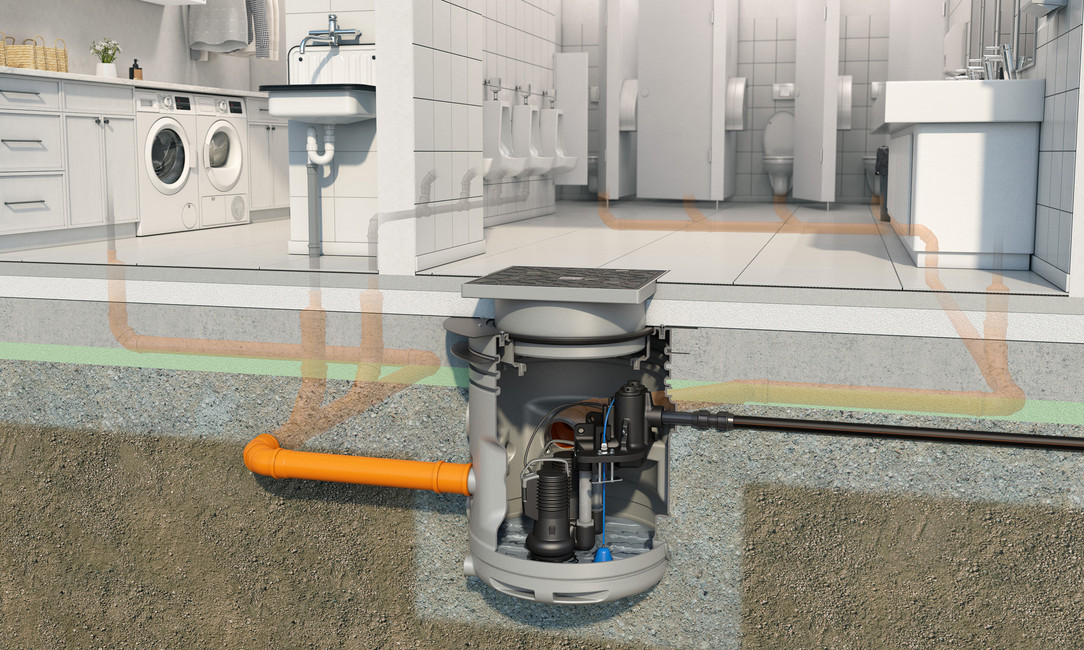

Abwasser von Waschmaschine, WC & Co. aus dem Keller geleitet

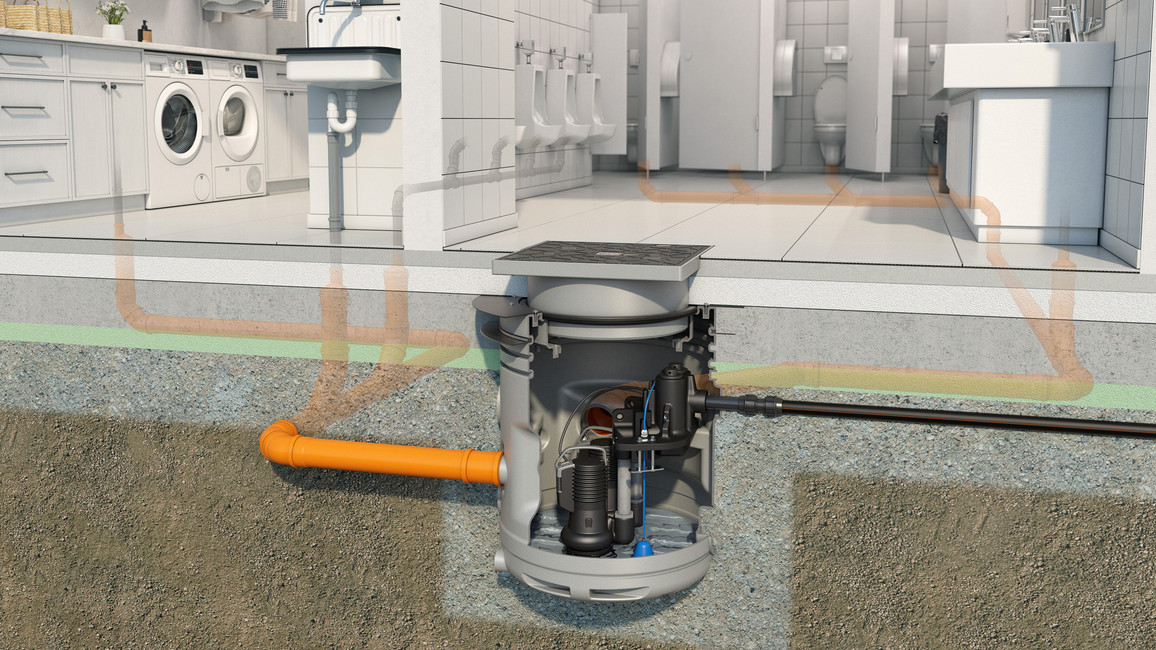

Unter bestimmten örtlichen Gegebenheiten kann es erforderlich sein, die Hebeanlage frei im Raum, in einem bauseitigen Schacht oder in einer Bodenplatte zu montieren. Mit der Hebeanlage ACO Muli-Flex steht eine Ausführung zur Verfügung, die durch den modularen Aufbau besondere Flexibilität bei der Aufstellung bereithält. Die Hebeanlage eignet sich durch das Baukastensystem zum Heben von Grau- als auch Schwarzwasser sowie für den Einbau in die Bodenplatte (Unterflur) oder zur freien Aufstellung im Raum. Zur Erhöhung der Betriebssicherheit kann die ACO Muli-Flex sowohl als Mono- als auch als Duo-Hebeanlage mit einer zweiten Pumpe ausgestattet werden. Dadurch lässt sie sich auch in Mehrfamilienhäusern oder Gewerbeeinheiten einsetzen, wenn beispielsweise eine Vielzahl von Entwässerungsgegenständen unterhalb der Rückstauebene zu entwässern sind.

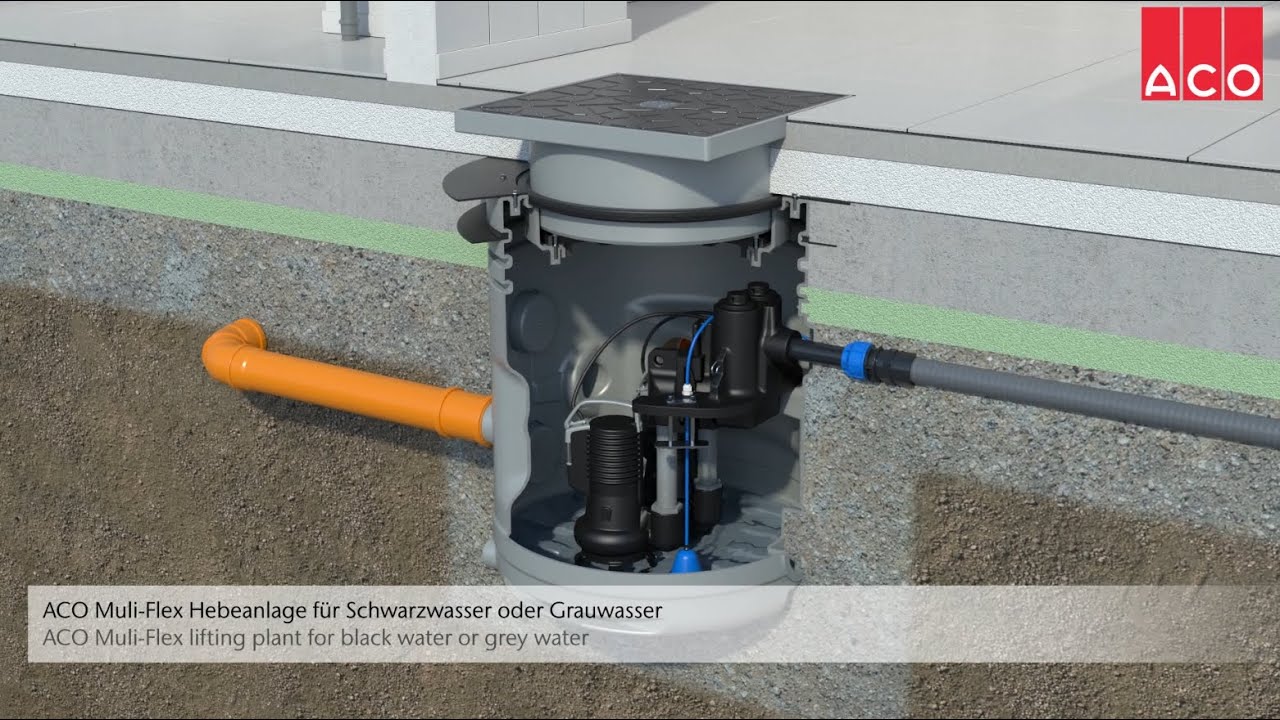

Hebeanlage für Überflur & Unterflur, Grauwasser & Schwarzwasser

→ Flexibilität in der Entwässerungstechnik: Je nach baulichen Gegebenheiten und den technischen Ansprüchen z. B. an die Förderhöhe kann eine Hebeanlage in der Bodenplatte installiert (Unterflur) oder frei aufgestellt werden (Überflur). Mit leicht zugänglichen Pumpeneinheiten für Wartung und Inspektion und Zuläufen in den Größen 110 und 160 mm, ermöglicht die Hebeanalge eine flexible Integration in alle Gebäudetypen. Hierbei haben Sie die Wahl zwischen Hebepumpen für fäkalienhaltiges Abwasser (Schwarzwasser) oder fäkalienfreiem Abwasser(Grauwasser).

→ Erweiterte Betriebssicherheit durch Duo-System: Die ACO Muli-Flex Serie umfasst sowohl Mono- als auch Duo-Systeme, die letzteren mit einer zusätzlichen Pumpe für eine erhöhte Betriebssicherheit. Diese Konfiguration ist besonders vorteilhaft für den Einsatz in Mehrfamilienhäusern und Gewerbeimmobilien, wo Ausfallzeiten kritisch sein können. Ein geruchdicht verschlossener Deckel ermöglicht den einfachen Zugang zur Pumpe, während das mitgelieferte Befestigungsset eine sichere Installation gewährleistet.

→ Höchste Qualitäts- und Sicherheitsstandards: Die Konformität mit den Europäischen Produktnormen DIN EN 12050-1 und DIN EN 12050-2 bestätigt die hohe Qualität und Sicherheit der ACO Muli-Flex Hebeanlagen. Diese Standards sind für TGA-Planer essentiell, um sicherzustellen, dass ihre Entwässerungslösungen den strengen regulatorischen Anforderungen entsprechen.

Baukastensystem für flexible Planung der Hebeanlage

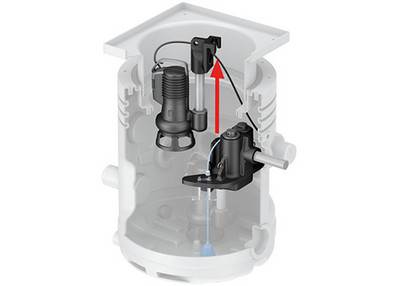

ACO Muli-Flex PE Pumpe Entfernen Detail V01

Pumpeinheiten

Die Pumpen haben ein einfaches Kupplungssystem, sodass man sie schnell und ohne Werkzeug, egal ob als Einzel- oder Doppelpumpe, einbauen oder herausnehmen kann. Die im Behälter verbaute Traversen-Rückschlagventil-Einheit übernimmt die Rolle der Rückstausicherung gemäß der einschlägigen Produktnorm.

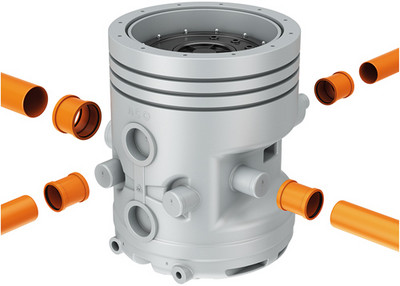

ACO Muli-Flex PE Anschlusse Detail V02

Zuläufe

Der Grundkörper aus Polyethylen hat sieben Zuläufe für Kunststoffrohre mit 110 oder 160 mm Durchmesser. Diese Zuläufe sind rund um den Behälter auf unterschiedlichen Höhen angeordnet, um Entwässerungsanschlüsse im Keller einfach zu verbinden.

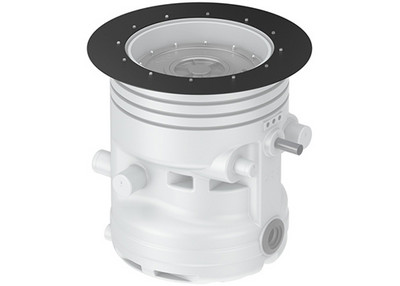

ACO Muli-Flex PE Klebeflansch Detail V01

Dichtungsbahn

Über den optional erhältlichen Klebeflansch kann eine passende Dichtungsbahn bzw. Dampfsperre auf der Bodenplatte einfach mit dem Grundkörper verbunden werden.

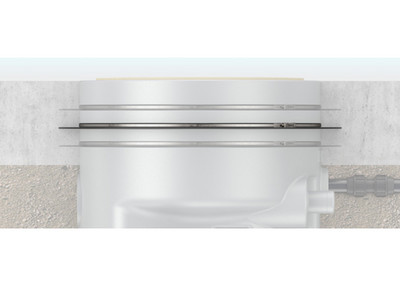

ACO Muli-Flex PE Betondichtring Detail V01

Schutz gegen drückendes Wasser

Zum Schutz gegen drückendes Grundwasser ist ein Abdichtungsflansch erhältlich. Dieser ist abhängig von der Stärke der Betonplatte flexibel an drei verschiedenen Höhenniveaus montierbar. Der Abdichtungsflansch wird über spezielle Spannbänder mit Spannschlössern in Position gehalten.

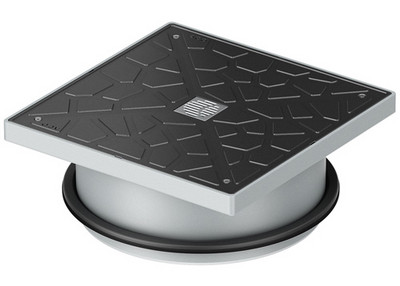

ACO Aufsatzstueck Faekalienfrei 12040011

Aufsatzsystem

Die Aufsatzsysteme für Einbau in die Bodenplatte sind drehbar und können somit der jeweiligen Fliesenflucht angepasst werden. Abhängig vom jeweiligen Bodenaufbau lässt sich der Niveauausgleich ganz einfach über das höhenverstellbare Aufsatzstück herstellen.

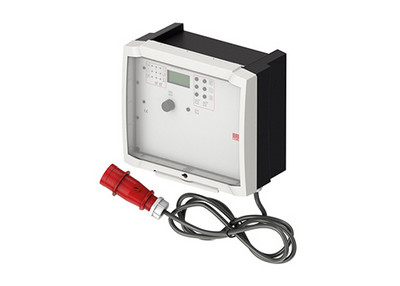

ACO MultiControl Duo Professional V02

Steuerung

Die Niveaumessung sowie die Steuerung der Pumpentechnik erfolgt über das bewährte Schaltgerät ACO MuliControl. Dieses verfügt wahlweise über eine Modbus RTU-Schnittstelle, welche eine Weiterleitung von Meldungen und Konfiguration über die Gebäudeleittechnik erlaubt.

Aufsatzsysteme für verschiedene Einbaubedingungen

Die Standardabdeckungen im Voronoi-Design entsprechend je nach Ausführungen den Anforderungen der Belastungsklasse K3 für Flächen ohne Fahrverkehr oder der Belastungsklasse L15 und können somit im Ein- und Mehrfamilienhaus, wie auch in Gewerbeflächen mit leichtem Fahrverkehr eingesetzt werden.

ACO Muliflex Aufsatzübersicht 4

Speziell für die Hebeanlage Muli-Flex konstruiertes Aufsatzstück, welches über einen Lippendichtring höhenverstellbar mit dem Grundkörper der Hebeanlage kombiniert wird. Dazu stehen zwei Abdeckungen zur Verfügung: ein Massiv-Deckel, der die Hebeanlage nach oben komplett tagwasserdicht verschließt und ein kombinierter Deckel mit einem integriertem Bodenablauf inklusive Geruchverschluss, der das über den Deckel in den Rost abfließende Abwasser direkt in den Sammelbehälter leitet.

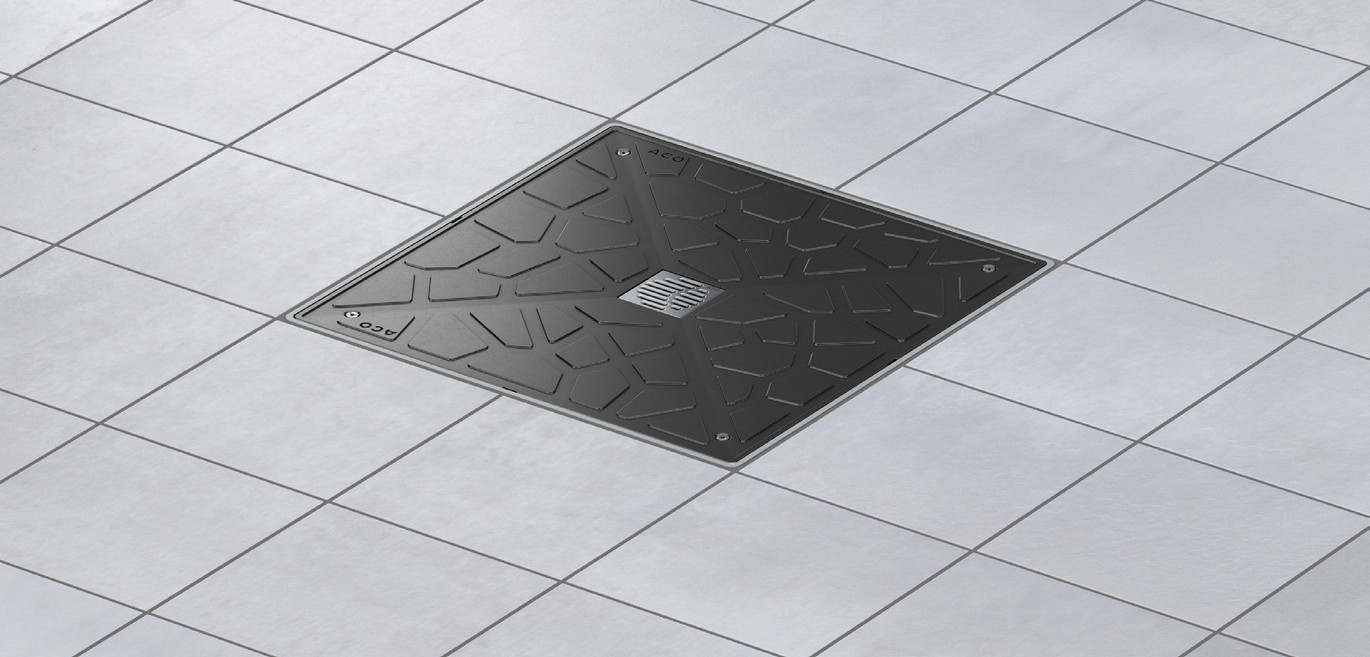

ACO Muliflex Aufsatzübersicht 3

Die Deckel bestehen aus dem robusten Werkstoff Polyurethan (PUR) und erfüllen die Vorgaben der Belastungsklasse L15 (für leichten Fahrverkehr) oder K3 (Flächen ohne Fahrverkehr). Zudem weisen die Oberflächen die Musterung „Voronoi“ auf und enthalten einen Dichtung zur Gewährleistung der Tagwasserdichtheit. Die Deckel werden mit vier Schrauben aus rostfreiem Edelstahl im Aufsatzstück befestigt, die Verschraubung kann mit handelsüblichen Werkzeug geöffnet werden.

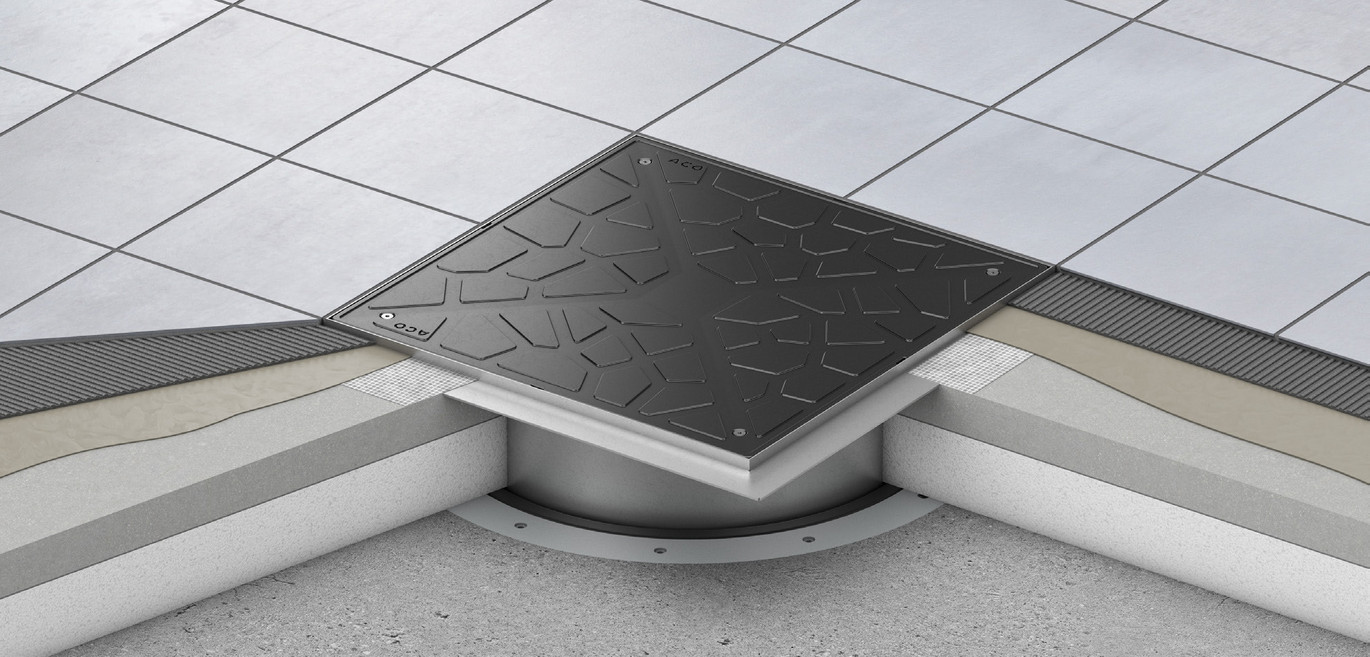

ACO Muliflex Aufsatzübersicht 2

Auch für den Einsatz in Bodenaufbauten mit Verbundabdichtung unterhalb des Fliesenbelags hat ACO Haustechnik ein passendes Aufsatzstück entwickelt: Das Aufsatzstück für Dünnbettabdichtung wird aus Edelstahl, Werkstoff, 1.4301 gefertigt und besitzt einen umlaufenden Festflansch mit einer Breite von 50 mm. Dieser breite Flansch erlaubt die perfekte Anbindung alternativer Abdichtungen in mehreren Lagen gemäß der Verarbeitungsvorgaben aller auf dem Markt vorhandenen Anbieter.

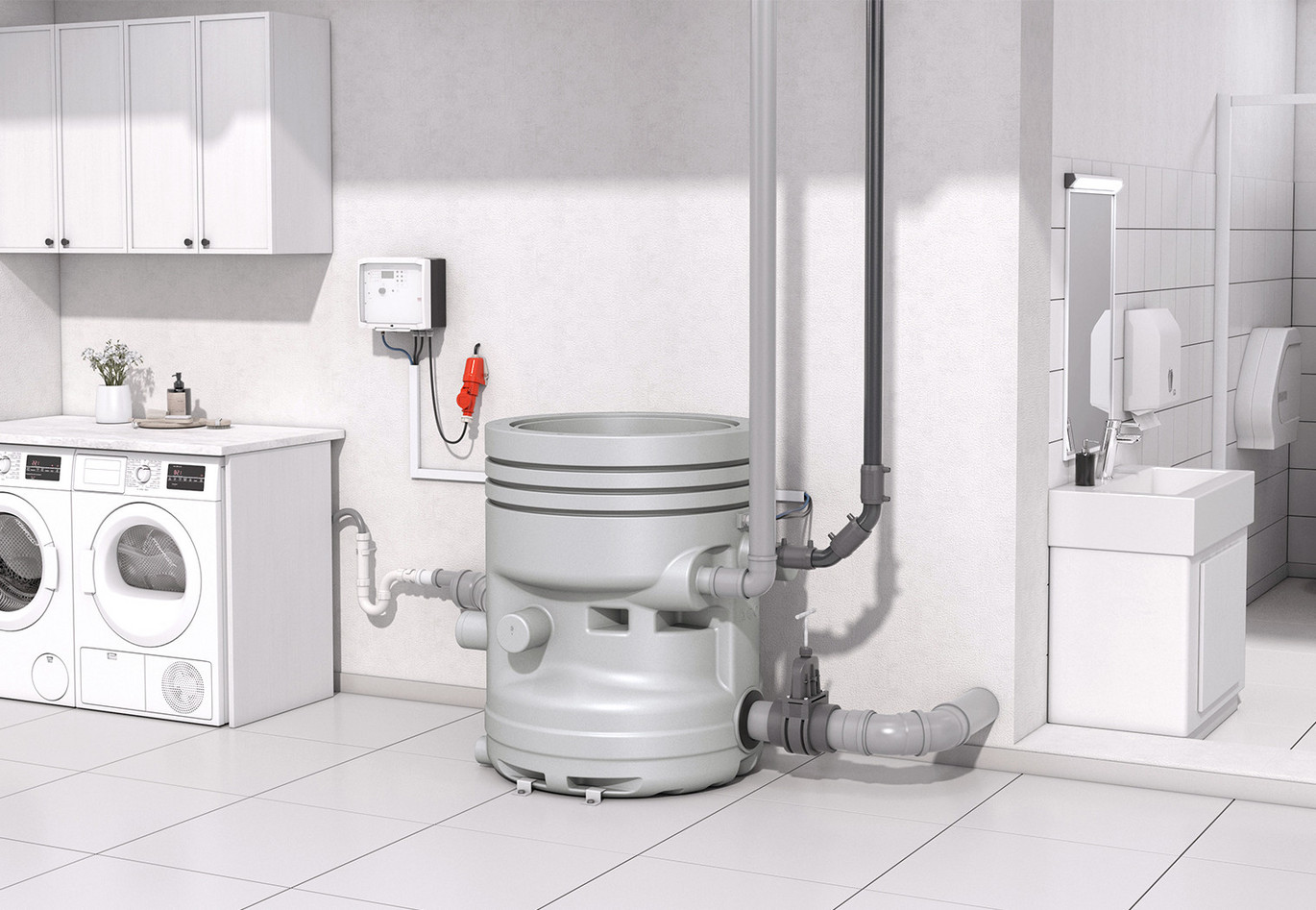

ACO-Muli-Flex-Ueberflur-Hebeanlage

Hebeanlage zur Freiaufstellung

Anpassungsfähige Installation als Überflur-Variante

Falls die Montage in der Bodenplatte nicht möglich oder grundsätzlich eine freie Aufstellung der Hebeanlage vorgesehen ist, kann die freiaufgestellte Variante der Muli-Flex Reihe zum Einsatz kommen. Unter bestimmten örtlichen Gegebenheiten kann es erforderlich sein, die Hebeanlage frei im Raum oder in einem entsprechend großem bauseitigen Schacht zu montieren.

Mit der Überflur-Variante der Hebeanlage Muli-Flex steht daher eine Ausführung zur Verfügung, die bei Bedarf für diese Anforderungen perfekt geeignet ist. Der Zugang zur Pumpeinheit für Inspektion und Wartung erfolgt über einen geruchdicht verschlossenen Deckel von oben. Durch das mitgelieferte Befestigungsset lässt sich der Behälter zuverlässig dreh- und auftriebssicher auf der Aufstellfläche fixieren.
