Balkon- und Terrassenentwässerung
Entwässerung von Dachterrasse und Balkon
Ob leichter Schauer oder Starkregen: Läuft das Regenwasser auf dem Oberbelag von Balkonen und Terrassen nicht ab, kann die Feuchtigkeit die Bausubstanz dauerhaft beschädigen. Die Planung und Ausführung der Balkon- und Terrassenentwässerung verlangt daher von Architekten und Verarbeitern ein Höchstmaß an Sorgfalt, individueller Anpassung und somit ein Ablaufsystem, das optimal auf die Einbausituation abgestimmt ist.
Um den hohen Anforderungen an Flexibilität und Sicherheit gerecht zu werden, hat ACO Haustechnik ein normkonformes Programm zur Entwässerung von Balkonen und Terrassen entwickelt, das individuelle Lösungen für unterschiedliche Bodenaufbauten und Bauhöhen umfasst. Ob Balkonplatte aus WU-Beton oder Terrasse als Umkehrdach, Balkonabdichtung mit Flüssigkunststoffen oder Abdichtungsbahn, mit oder ohne Dämmung: Das montagefreundliche Balkonprogramm aus Edelstahl 1.4301 in Kombination mit dem GM-X-Rohrleitungssystem folgt dem Baukastenprinzip und eignet sich sowohl für Neubauten als auch für die Sanierung.

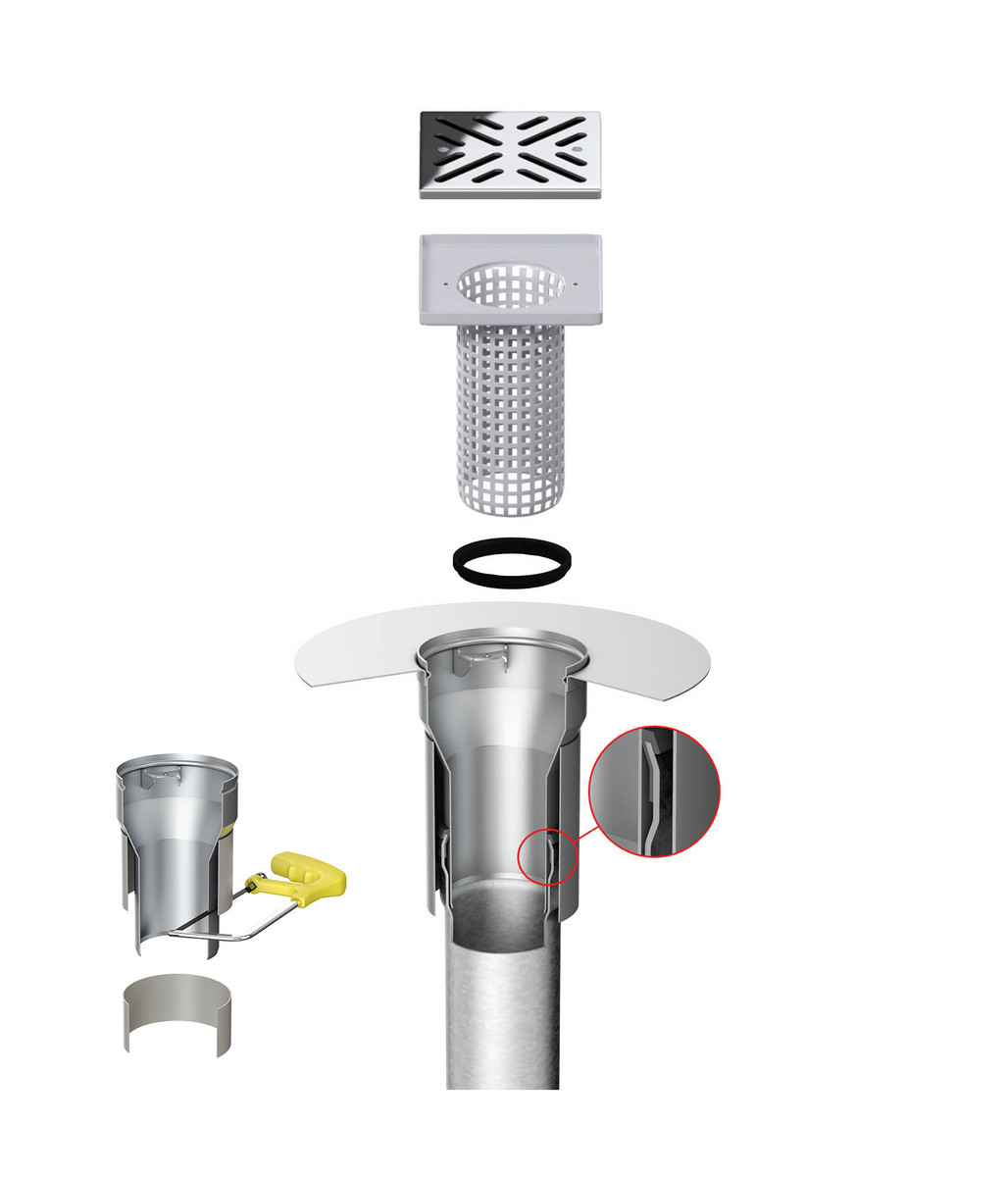

Modular aufgebaut
Verschiedene Abläufe und Varianten zur Anbindung an die Verbundabdichtung, kombiniert mit dem passenden Zubehör, ermöglichen passgenaue Lösungen für jede Einbausituation.
- Abdeckungen
Zur Auswahl stehen Roste und Siebe für obere Balkone und zur Durchführung der Fallleitung bei Balkongeschossen - Rostaufnahmen für Balkonaufbauten
Rostaufnahme mit Sieblöchern oder als Standard Rostaufnahme in PE oder Edelstahl verfügbar. Variabel kürzbar. - Balkonabläufe
Balkonabläufe aus korrosionsbeständigem Edelstahl 1.4301 in verschiedenen Nennweiten von DN 50 bis DN 100 - wahlweise mit senkrechtem oder seitlichem Abgang. - Flanschverbindungen
Balkonablauf mit Klebeflansch, Pressdichtungsflansch oder mit Wandaufkantung für den direkten Anschluss an aufgehenden Bauteilen. Je nach Flanschart für Flüssigkunststoff, Kunststoffbahnen (PVC, FPO) oder bituminöse Abdichtungsbahnen geeignet. - Bauhöhen
Verschiedene Bauhöhen zwischen 120 – 300 mm erhältlich. Passt immer: Die Abläufe können bauseits auf die benötigte Stärke der Balkonplatte variabel abgelängt werden. - Fallleitung
Passendes GMX-Rohrleitungssystem und Formteile für jede Anschlussvariante.

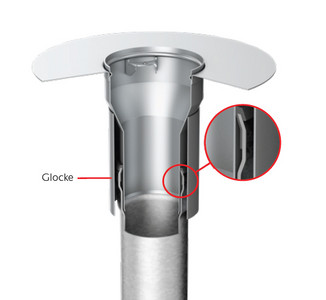

Glocke (Hüllrohr) zum Einbetonieren
Praktische Schalungsglocke
Ein Balkonablauf mit Glocke ist ein Ablauf mit integriertem Hüllrohr. Die "Glocke" bezeichnet dieses äußere Hüllrohr. Beim Einbetonieren des Ablaufs in die Balkonplatte wird die Glocke direkt mit eingegossen, wodurch eine zusätzliche Schalung überflüssig wird. Dies spart Zeit und Kosten, da weder eine zusätzliche Schalung noch eine Kernbohrung erforderlich ist.
Das GMX-Rohr kann unmittelbar am Ablauf angeschlossen werden, wobei das Hüllrohr den Platzbedarf in der Betondecke für das Aufstecken des Rohres minimiert. Dieses Balkonablaufsystem ist daher optimal an die Einbausituation angepasst.
Lösungsvielfalt
Durch das Baukastensystem und Zubehörprogramm lässt sich nahezu jeden Bodenaufbau eine Lösung realisieren, wie z.B. Ablaufsystem unmittelbar vor der Fassade, in Abdichtungsbahnen eingebunden, mit aufgeständerten Platten oder mit Kiesschüttung als Oberbelag.
Varianten der Balkonabläufe für verschiedene Abdichtungen
- ACO Balkonablauf: Geeignet für Balkone ohne Abdichtungsbahn
- ACO Balkonablauf mit Aufkantung: Geeignet für Balkone mit Flüssigkunststoffen oder bituminösen Abdichtungsbahnen

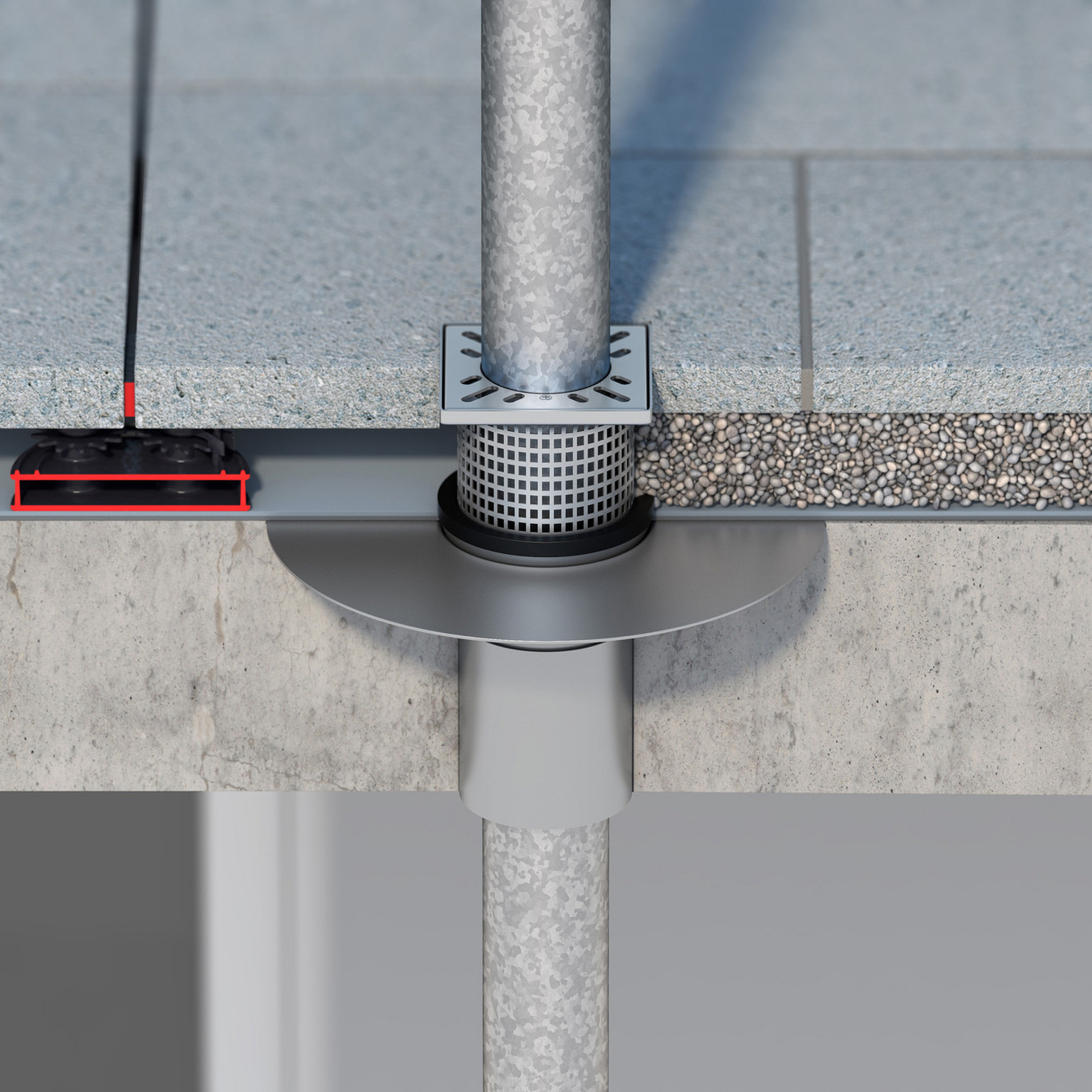

- ACO Balkonablauf mit Klebeflansch: Geeignet für Balkone mit Flüssigkunststoffen oder bituminösen Abdichtungsbahnen

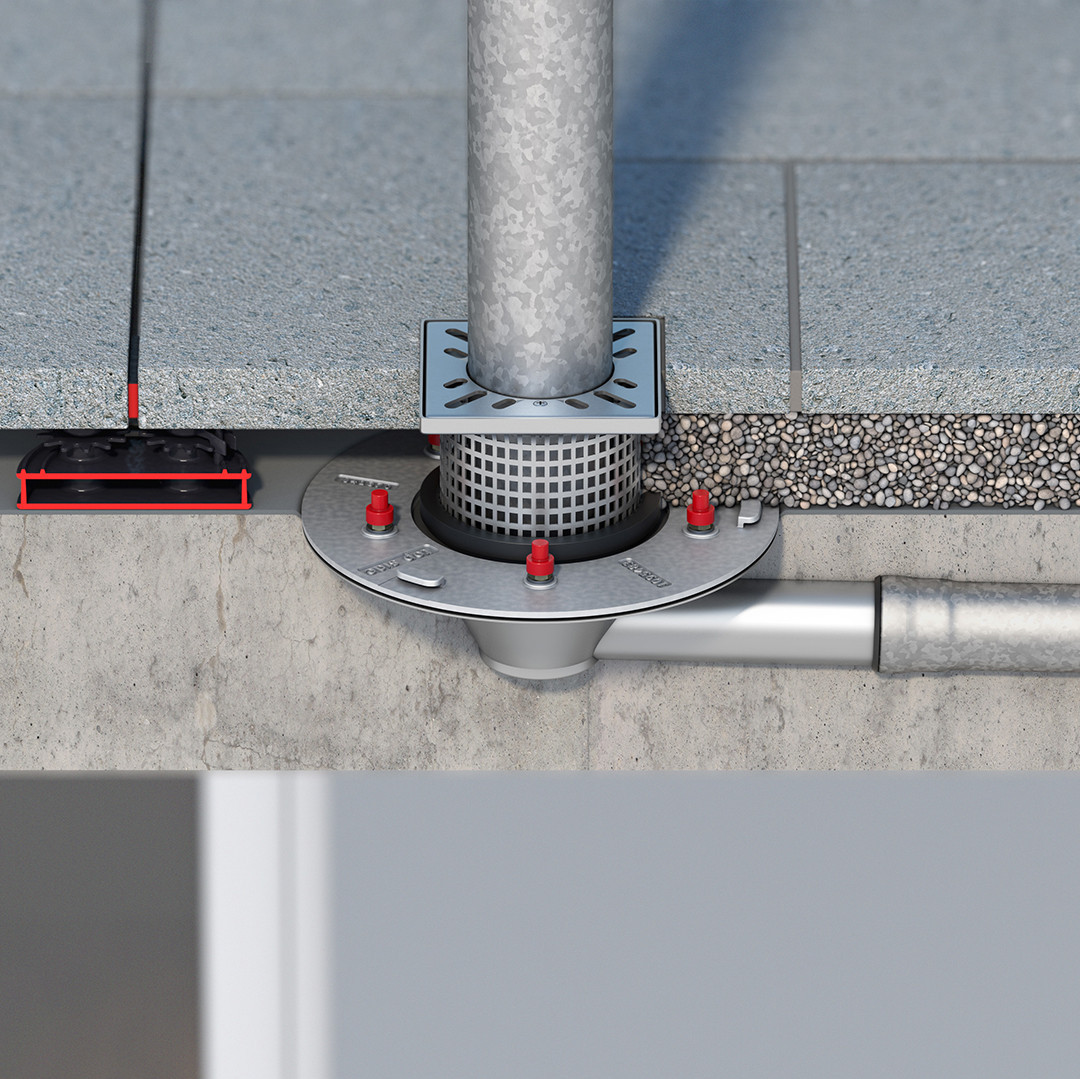

- ACO Balkonablauf mit Pressdichtungsflansch: Geeignet für Balkone mit Abdichtungsbahn oder Umkehrdächer. Kombiniert mit dem Unterteil: für Balkone mit Abdichtungsbahn und Wärmedämmung
Alles auf einen Blick → Individuell kombiniert
ACO Balkonabläufe mit Aufkantung

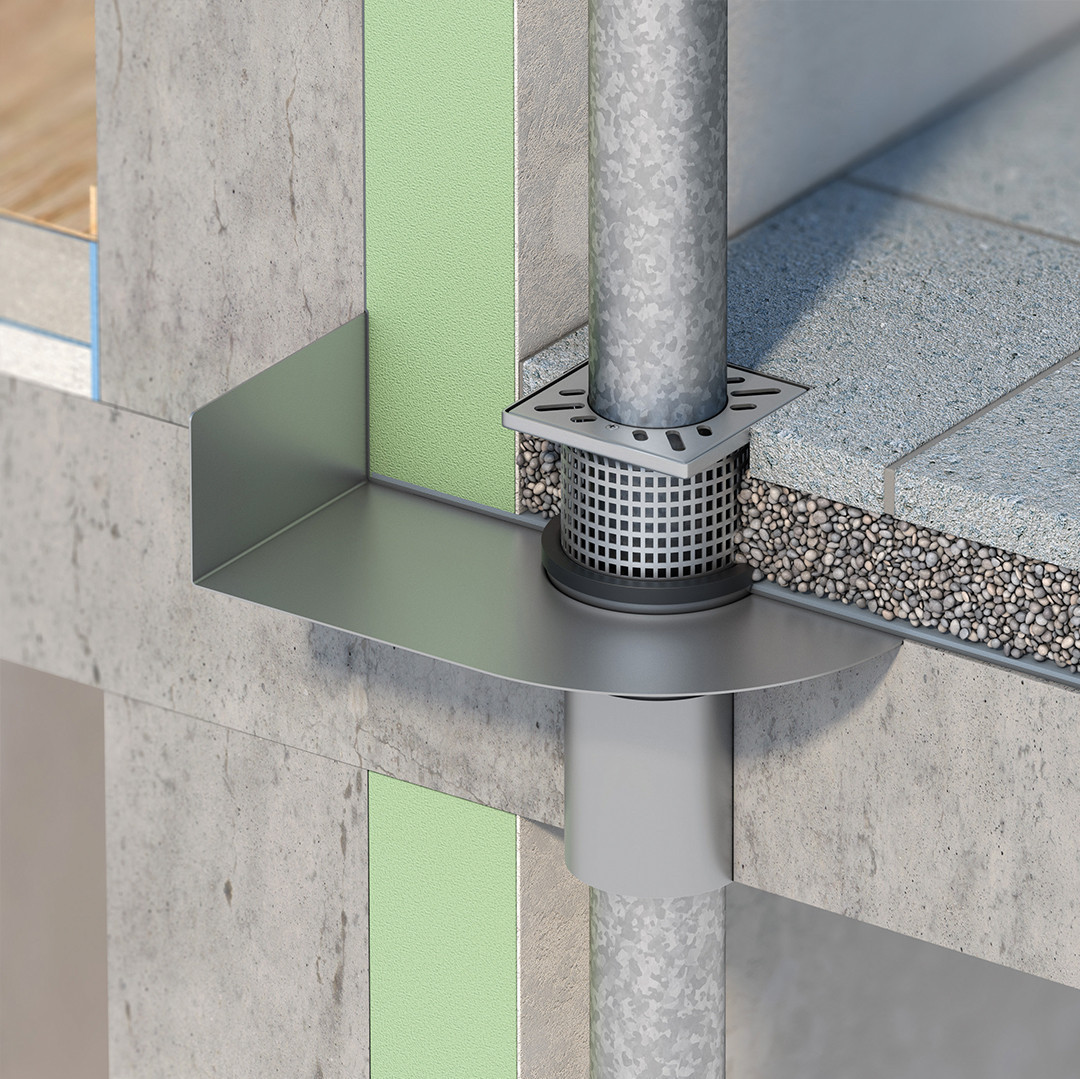

Balkonablauf mit Wandaufkantung für den Einbau in eine Balkonplatte mit Flüssigkunststoffabdichtung und zusätzlicher Belagsoberfläche im Wärmedämmverbundsystem
Abstand zu aufgehenden Bauteilen
Der nach DIN 18531 vorgeschriebene Mindestabstand zwischen der Flanschkante eines Balkonablaufs und angrenzenden Bauteilen beträgt 0,3 m für bahnenförmige Abdichtungsstoffe und 0,1 m für flüssige Abdichtungen.

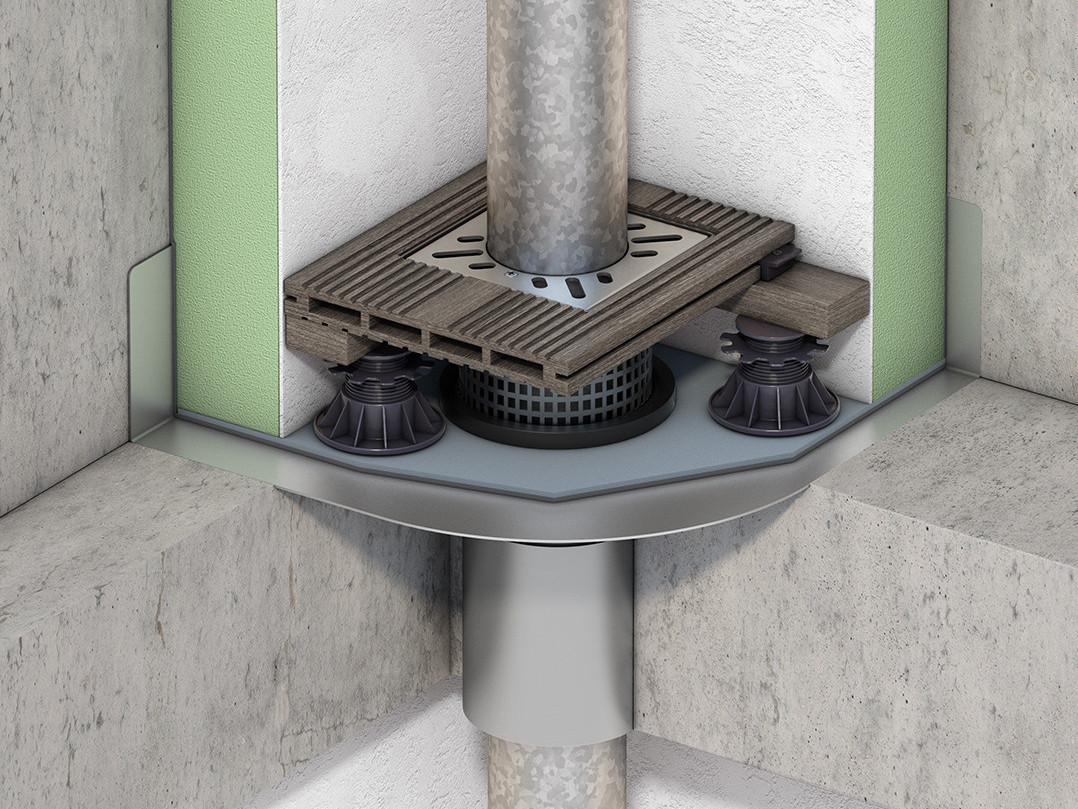

Bei den ACO Balkonabläufen mit Wand- oder Eckwandaufkantung kann dieser Abstand unterschritten werden. Die Abläufe können normgerecht direkt vor der Fassade mit einem geringeren Abstand installiert werden, die Abstände sind flexibel wählbar. Der minimale Abstand von der Außenkante des Ablaufs zur Wand beträgt dabei lediglich 30 mm.
Aufmaßblatt für flexible Wandabstände
Zur Konfiguration der ACO Balkonabläufe mit Wand- und Eckwandaufkantung nutzen Sie bitte das Aufmaßblatt. Hier können Angaben zur Deckendicke, Ablaufkörper mit/ohne Glocke oder dem Wandabstand usw. berücksichtigt werden. Das ausgefüllte Aufmaßblatt bitte an folgende E-Mail Adresse schicken: haustechnik@aco.com

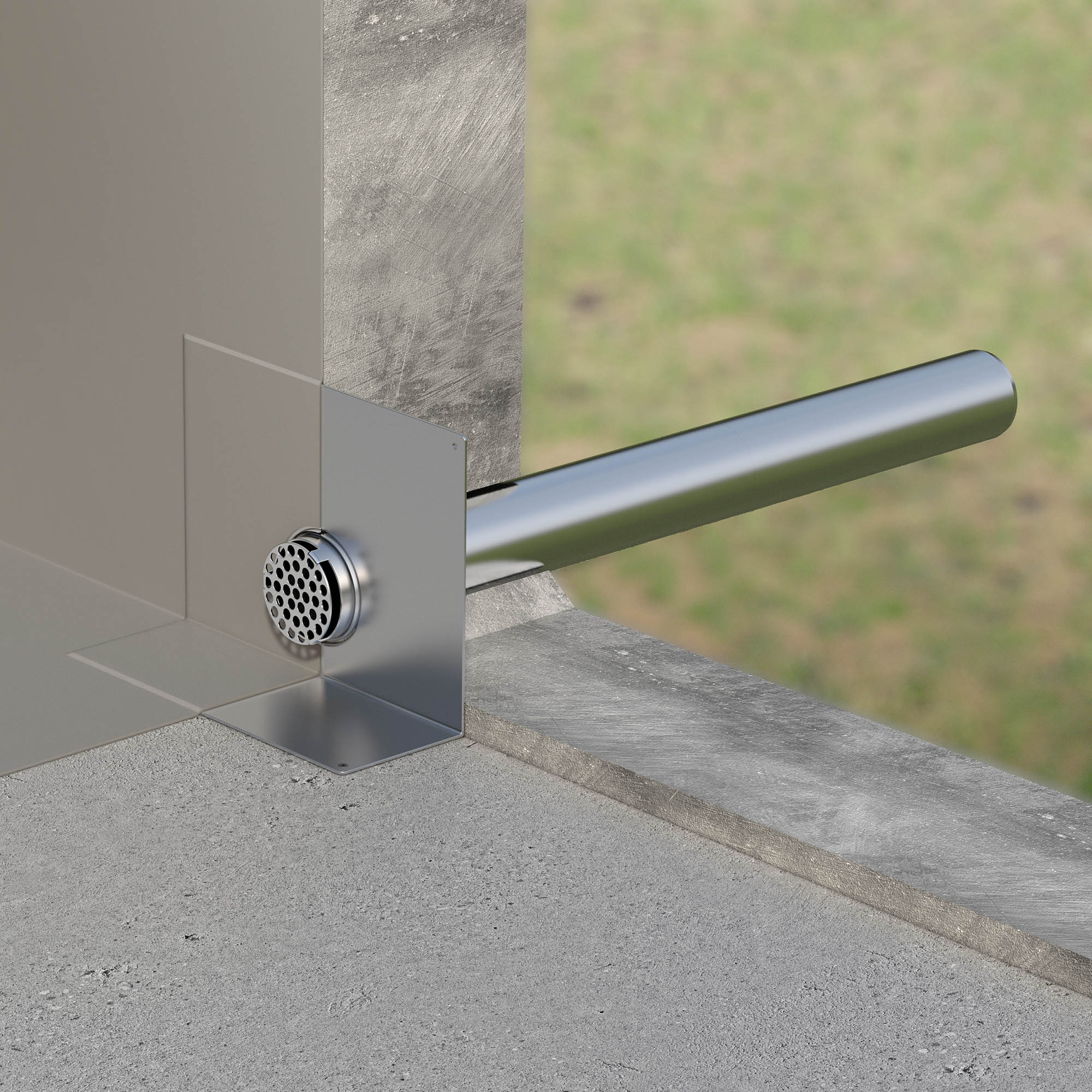

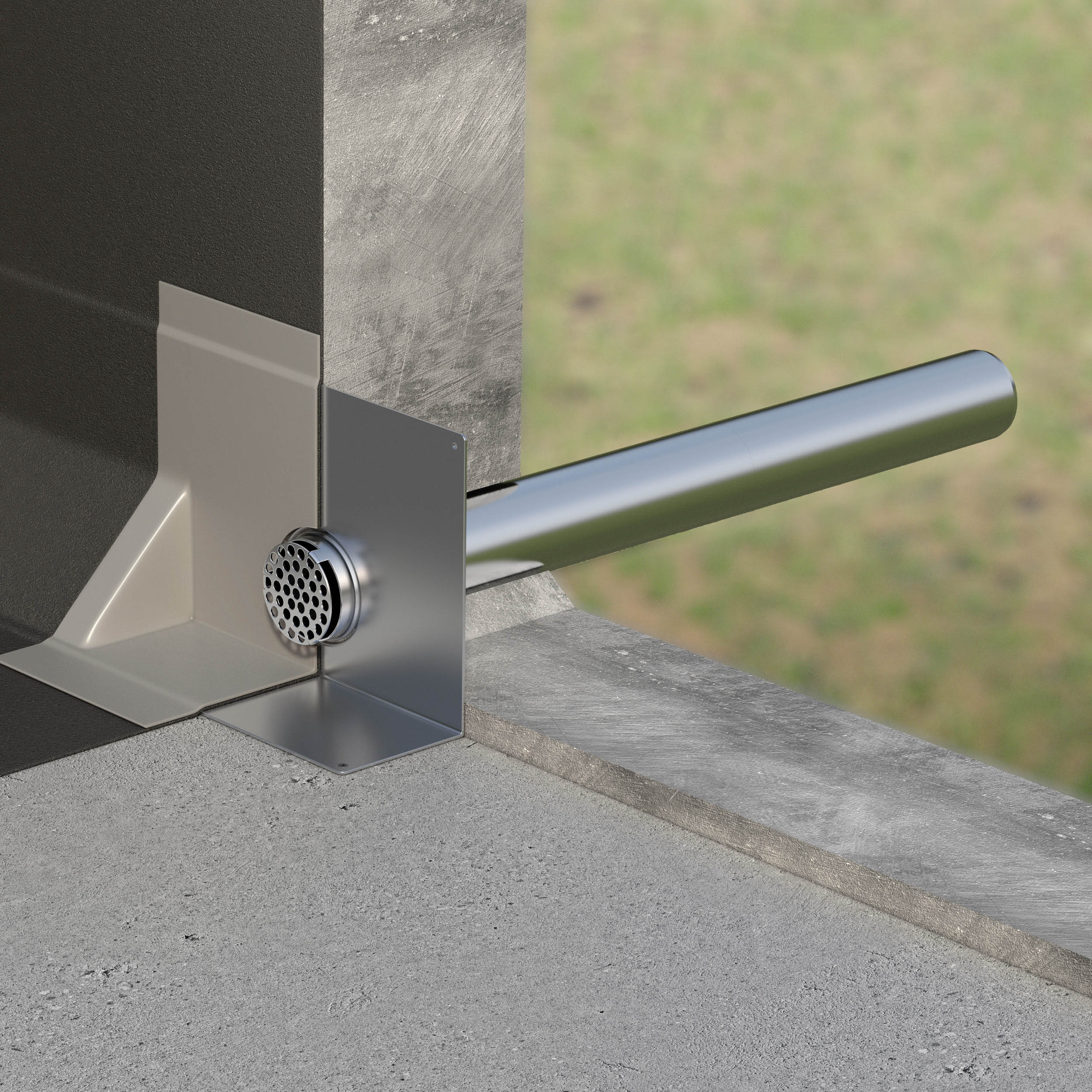

Speier zur Not- und Hauptentwässerung

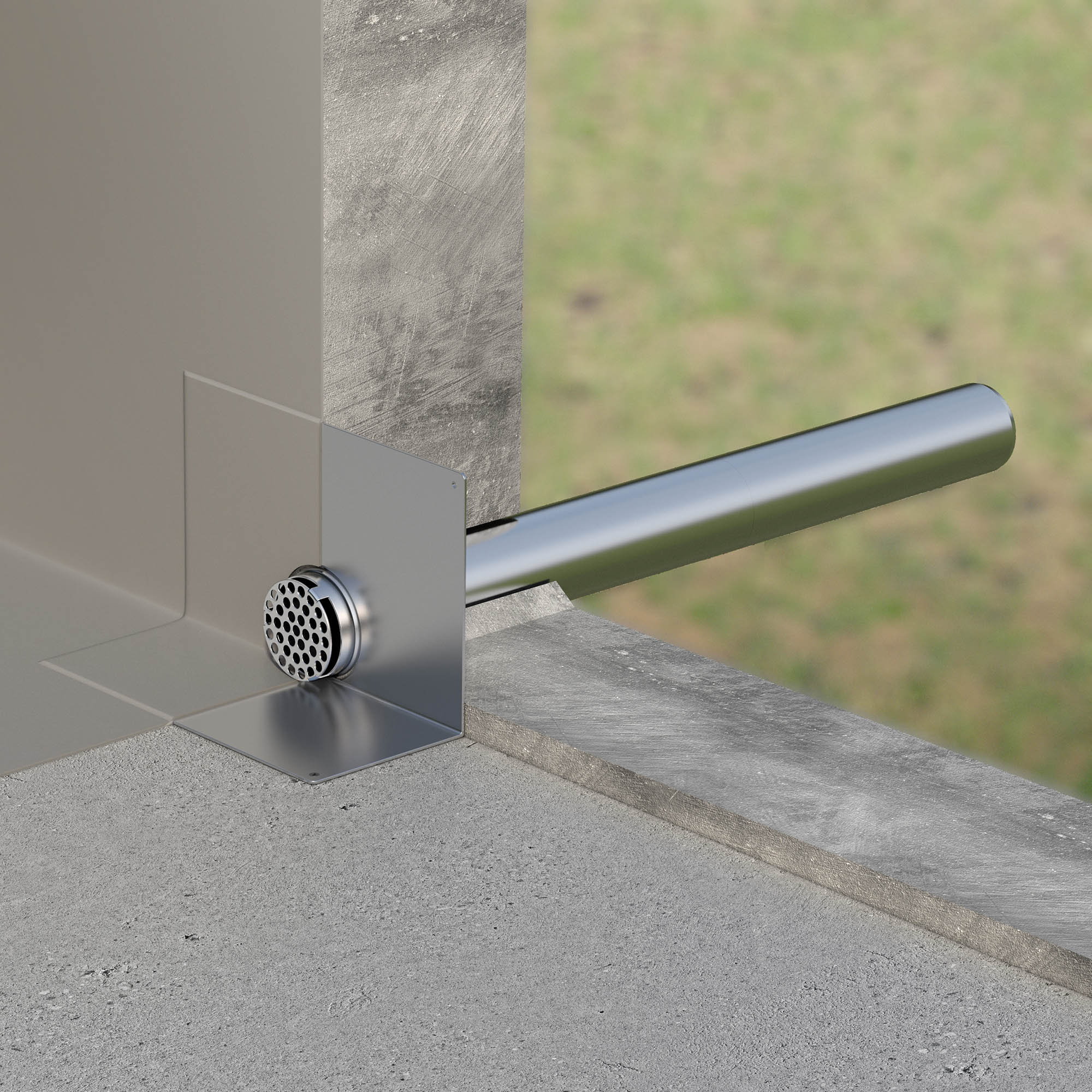

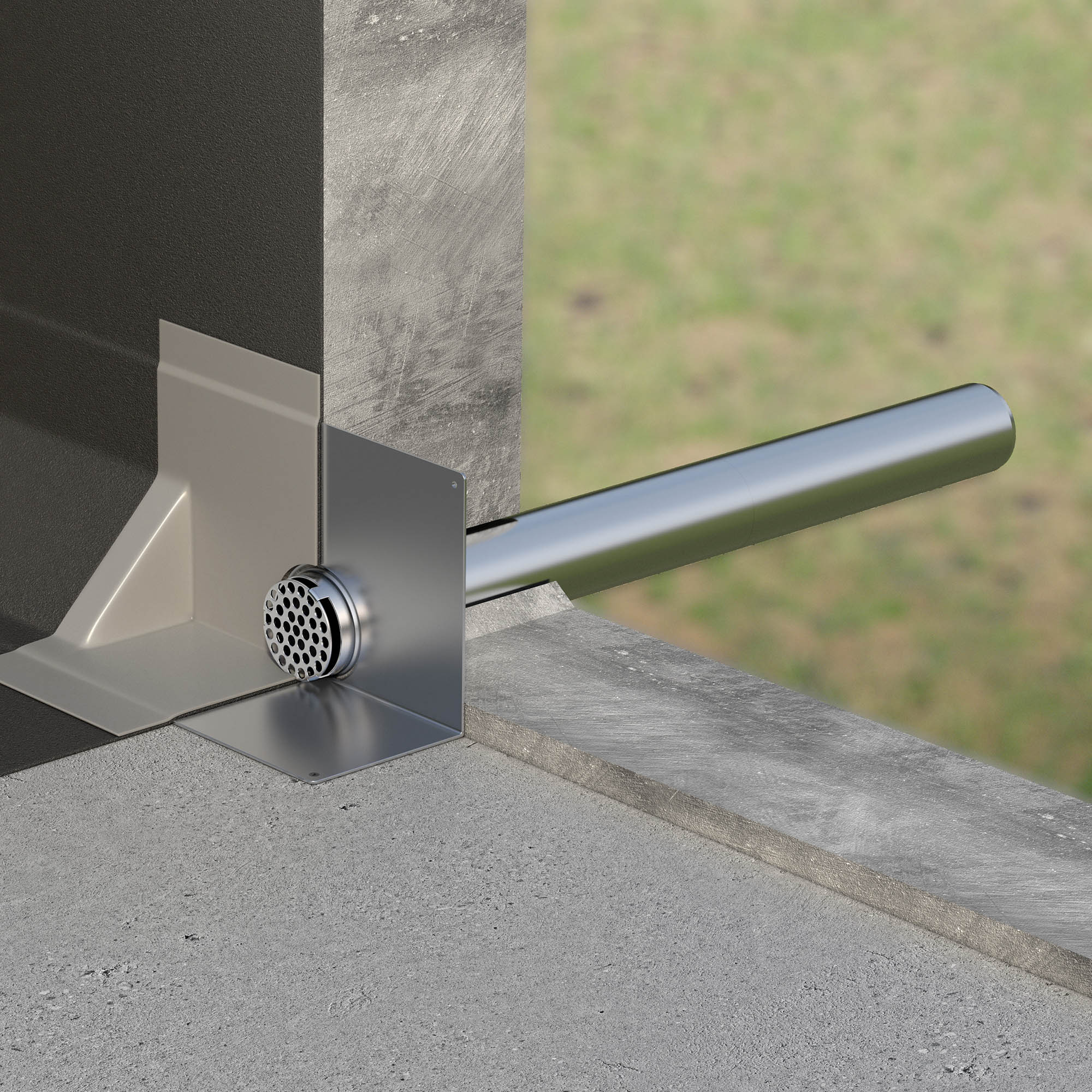

Wenn umlaufende Balkonbrüstungen eine Entwässerung über die Randbereiche verhindern, sind zwei unabhängig voneinander arbeitende Entwässerungen zu installieren – zum Beispiel ein Balkonablauf und ein Speier zur Notentwässerung. Alternativ kann der Speier ebenso zur Hauptentwässerung genutzt werden, indem dieser bündig mit der Balkonplatte verbaut wird. Je nach Einbausituation wird der Flansch des Speiers bauseitig auf die benötigte Höhe abgekantet.
- Speier zur Not- und Hauptentwässerung
- geeignet zum bauseitigen Abkanten des Flansches
- Entwässerung ins Freie oder über Fallrohr
- für Flüssigkunststoffe und bituminöse Abdichtungsbahnen geeignet

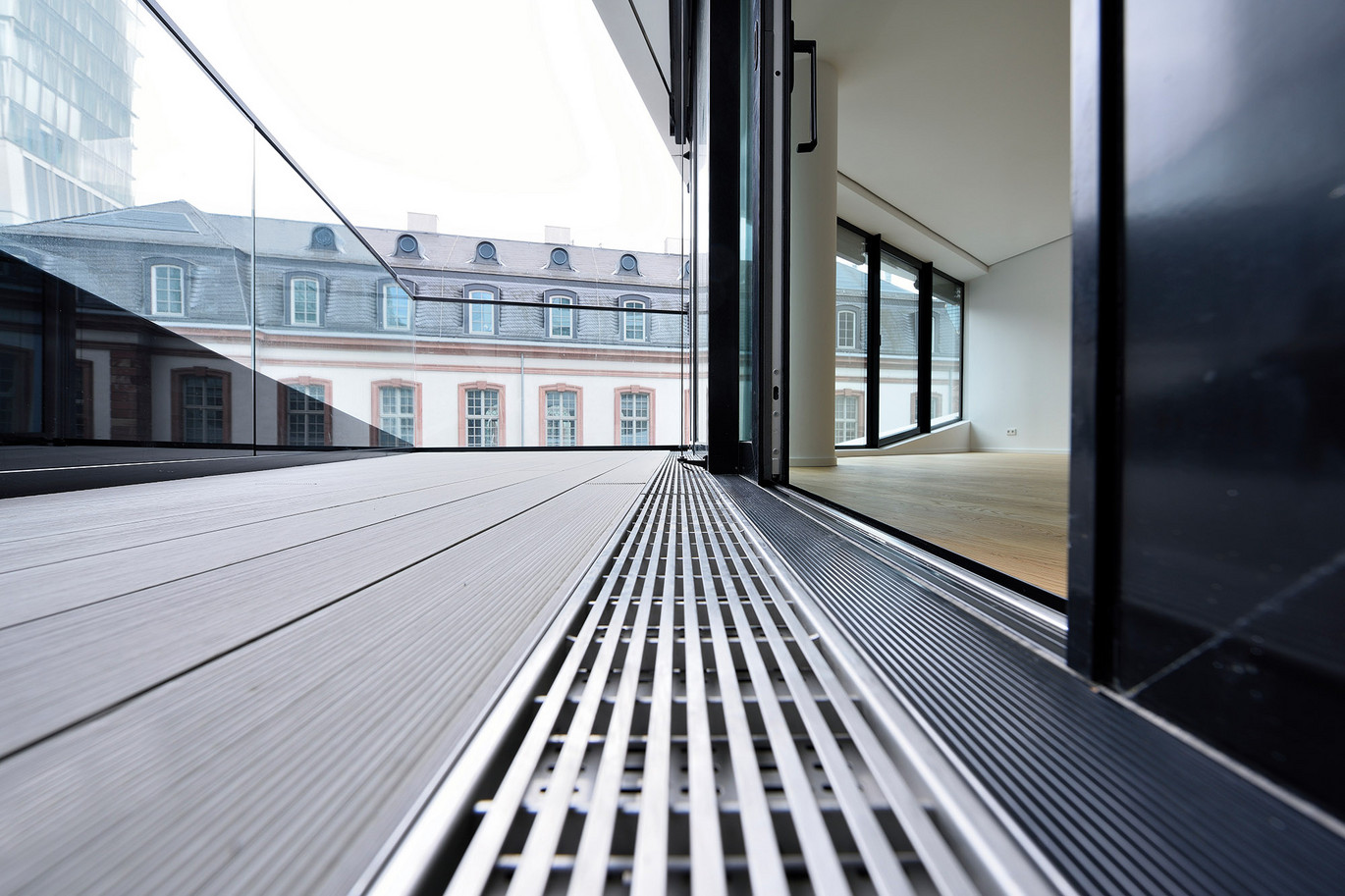

Barrierefreie Schwellenkonstruktion auf Dachterrassen und Balkonen
Schwellenlose Tür- und Fassadenbereiche erfordern leistungsstarke Entwässerungsrinnen, die verhindern, dass Regenwasser sich staut und durch Türen, raumhohe Fenster oder Glasfronten ins Gebäude eindringt. Bei der Auswahl der passenden Fassadenrinne für einen Balkon spielt der Bodenbelag eine zentrale Rolle. Unterschiedliche Bodenbeläge erfordern verschiedene Konstruktionsansätze, die wiederum spezifische Anforderungen an die Entwässerungsrinne stellen, wie etwa die Höhe des Rinnenkörpers oder die Anschlussmöglichkeiten an den Balkonablauf.
Barrierefreiheit durch Fassadenrinnen
Barrierefreies Bauen ist heute ein Standard – auch auf Terrassen und Balkonen. Insbesondere schwellenlose Übergänge zwischen Innen- und Außenbereich sind dabei essenziell. ACO bietet Fassaden- und Terrassenrinnen, die alle technischen Anforderungen erfüllen, um barrierefreies Bauen an sensiblen Tür- und Fassadenbereichen zu ermöglichen und das Eindringen von Feuchtigkeit zuverlässig zu verhindern. Durch den Einsatz der ACO Fassadenentwässerung kann die in DIN 18531 und der Flachdachrichtlinie geforderte Anschlusshöhe für Bauwerksabdichtungen im Türbereich von 15 cm auf 5 cm reduziert werden.

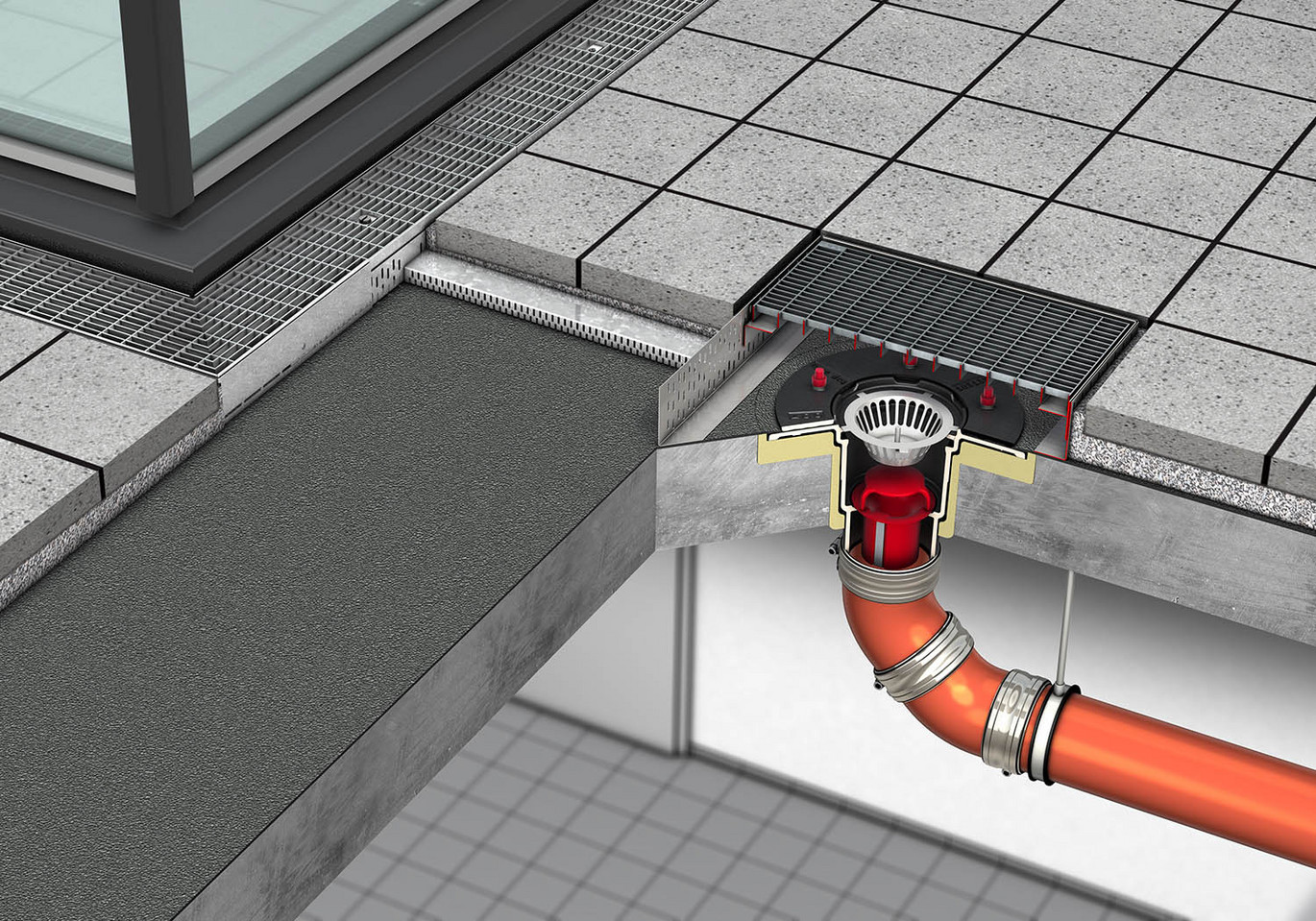

Systemaufbau - Anschluss Fassadenrinne an Balkonablauf
Insbesondere im sensiblen Tür- und Fassadenbereich muss zu jeder Zeit sichergestellt werden, dass ein Hochdrücken von Wasser infolge von Windbeanspruchung oder ein Anstauen verhindert wird. ACO bietet hierfür eine technisch ausgereifte und ästhetisch ansprechende Lösung zur Fassadenentwässerung.
Mithilfe von Rinnenelementen, Stichkanälen und Balkonabläufen wird anfallendes Wasser effektiv an der Schnittstelle zwischen Fassade und Freifläche abgeführt. Dies schützt zuverlässig vor Wassereintritt und erhöht die Sicherheit und Langlebigkeit von Bauwerken.
Fassadenentwässerung mit System
ACO Fassadenrinne: Hochwertige Entwässerungslösungen der ACO GmbH für den Fassadenbereich
→ Informieren Sie sich auf der Website der ACO GmbH
- Balkon- und Terrassenabläufe sowie Rohrsysteme: Produkte der ACO Haustechnik für eine zuverlässige Wasserableitung.
