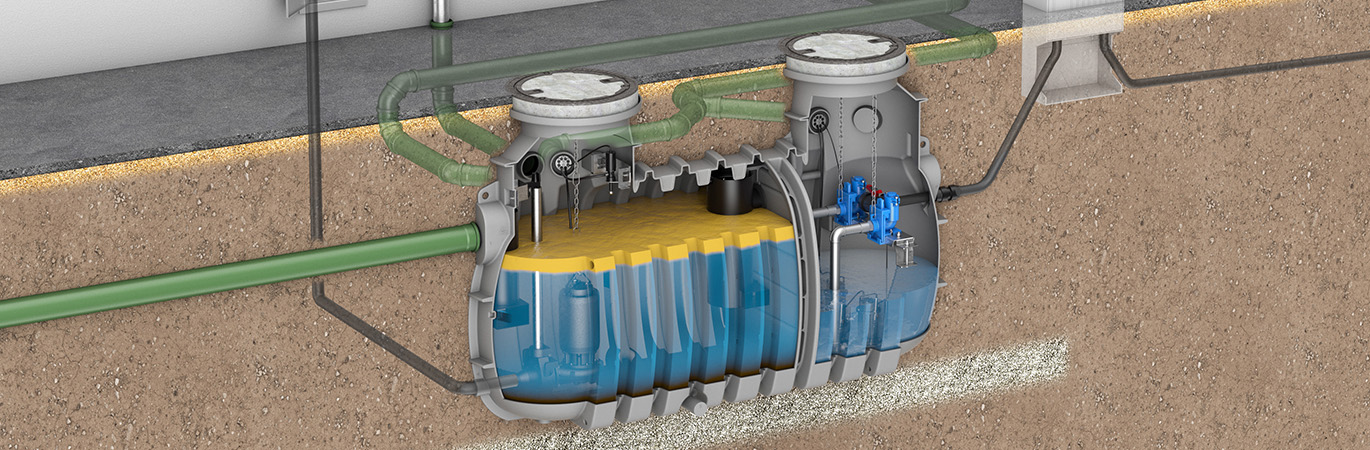

ACO Lipulift-P
Fettabscheider zum Erdeinbau mit integrierter Pumpstation
Die 4in1-Lösung für den Erdeinbau
Mit dem LipuLift-P gibt es endlich eine Lösung zum Erdeinbau, die auch die Vorteile des freiaufgestellten ACO LipuSmart-P bietet - aber eben zum Einbau in das Erdreich. Ein ausgeklügeltes, neues Rotationsverfahren ermöglicht es einen Behälter mit integrierter Trennwand zu fertigen, in dem sowohl der Fettabscheider als auch eine Pumpstation Platz finden und das bei gleichzeitiger Belüftung des Gesamtbehälters.
Der neue LipuLift-P reduziert erheblich den Planungs-, Material- und Zeitaufwand bei der Installation im Vergleich zu herkömmlichen erdeingebauten Abscheideralternativen.
Die Gesamtanlagensteuerung kann in einem Wartungsraum im Gebäude oder einem
separaten Steuerungsschrank im Außen-
bereich platziert werden.

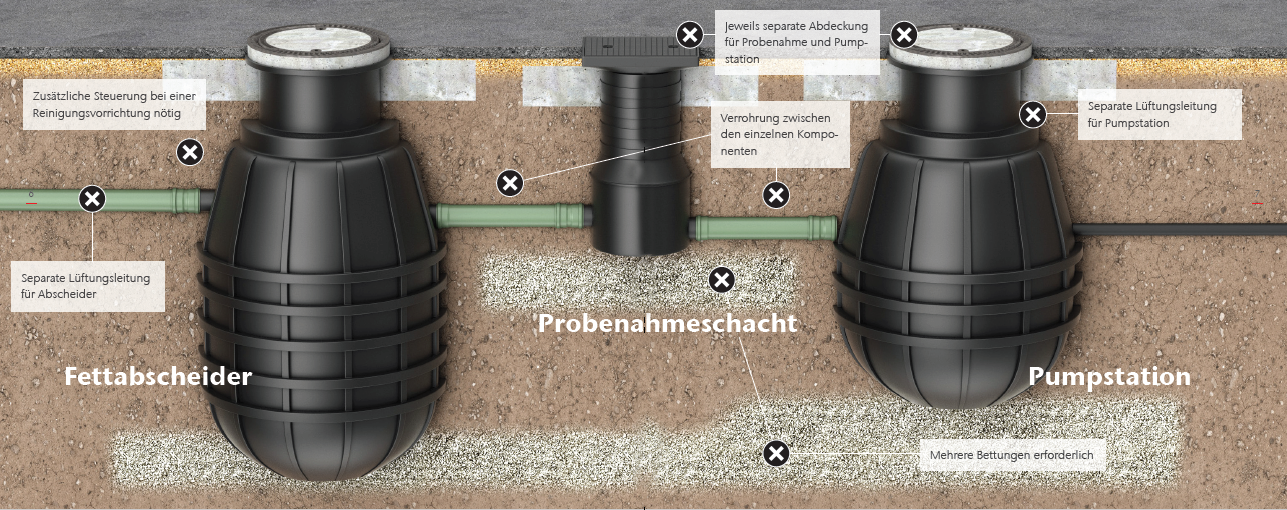

Herkömmlicher Erdeinbau
Fettabscheidern, Probenahmeschacht und Pumpstation getrennt
Die alleinige Installation eines Fettabscheiders ist mit Blick auf zusätzliche kommunale Vorgaben und örtlicher Begebenheiten nicht ausreichend, da die kommunalen Satzungen in der Regel den Einbau eines Probenahmeschachts verlangen und zum fachgerechten Schutz des Fettabscheiders gegen Rückstau eine Pumpstation zu verbauen ist.
Dies führt zu hohem Planungs- und Montageaufwand, da
- Fettabscheider, Probenahmeschacht und Pumpstation verschiedene Einbautiefen aufweisen und daher mehrere Bettungen erforderlich werden,
- bauseits Verrohrungen zwischen Fettabscheider, Probenahmeschacht und Pumpstation nötig sind,
- für Fettabscheider und Pumpstation separate Lüftungsleitungen installiert werden sollten,
- bei Verwendung eines Abscheiders mit Reinigungseinrichtung zudem die Montage einer zweiten Steuerung anfällt.
ACO Haustechnik hat sich diesen Problemstellungen angenommen und bietet eine neue Kompaktlösung an, die künftig die Planung und Installation von Fettabscheidern zum Erdeinbau erheblich vereinfacht.
Die Lösung – ACO LipuLift-P
Fettabscheider zum Erdeinbau mit integrierter Pumpstation
Die neue ACO-LipuLift-P Serie verschmilzt vier Funktionen in einem innovativen Kompaktprodukt zum Erdeinbau: die Installation von Fettabscheider, Probenahmeeinrichtung und Pumpstation erfolgt nun in einem Arbeitsschritt und liefert wesentliche Vorteile für die Planung und Installation der Gesamtanlage. Die Gesamtanlagensteuerung vereinigt die individuellen Steuereinheiten von Fettabscheider und Pumpstation.
Obwohl es sich um eine kombinierte Bauweise handelt, erfüllt der Fettabscheider alle Prüfvorgaben aus DIN EN 1825 und DIN 4040-100 sowie die Pumpstation die nötigen Kriterien aus DIN EN 12050-2. Für beide Anlagenteile wurden Prüfberichte zum Nachweis festgelegter Produktmerkmale gemäß den oben genannten Normen beauftragt. Für den Fettabscheider kann bereits über den Online-Service unter dop.aco.com die zugehörige Leistungserklärung abgerufen werden.
Downloads
Die Lipulift-P/-PF Serie für die Nenngrößen 4, 7 und 10 im bewährten Ausbaustufensystem
Ausbaustufe DA
Ein Sprühkopf im Abscheider, verbunden mit einer Hochdruckpumpe mit Trinkwasseranschluss, übernimmt nach dem geruchlosem Absaugen des Abscheiderinhalts automatisch die komplette Innenreinigung. Anschließend erfolgt eine programmgesteuerte Befüllung mit Trinkwasser. Das Öffnen der Deckel entfällt.
Ausbaustufe DAP
Die Direktabsaugung ist mit einer innenliegend montierten Entsorgungspumpe verbunden, um größere Höhenunterschiede zwischen Abscheider und Entsorgungsfahrzeug überwinden zu können. Der konventionelle Entsorgungsschacht entfällt hier. Des weiteren verfügt diese Lösung über alle Produktmerkmale der Ausbaustufe DA.
LipuLift-P und LipuLift-PF
Flexibel für unterschiedliche Zulauftiefen, dank zweier Ausführungen
LipuLift-P
Aufsatzstück für die Aufnahme von Auflageringen und Abdeckungen integriert
Bei Verwendung der LipuLift Serie „P“ können bauseits Zulauftiefen von 900 mm bis 1.200 mm ab Geländeroberkante realisiert werden. Dazu sind bauseits passende Auflageringe aus Beton mit einer Aufbauhöhe von bis zu 300 mm mit entsprechenden Abdeckungen der Belastungsklassen A15, B125 oder D400 kombinierbar.
LipuLift-PF
flexible Aufnahme von höhenverstellbaren Aufsatzstücken
Alle Behälter der Serie „PF“ sind bauseits mit passenden Aufsatzstücken aus Kunststoff von ACO Haustechnik kombinierbar. Dadurch ergibt sich höchste Flexibilität bei der Zulauftiefe, da dadurch Zulauftiefen von 1.200 bis 1.900 mm erreicht werden können. Auch hier können Abdeckungen der Belastungsklassen A15, B125 kombiniert werden.
