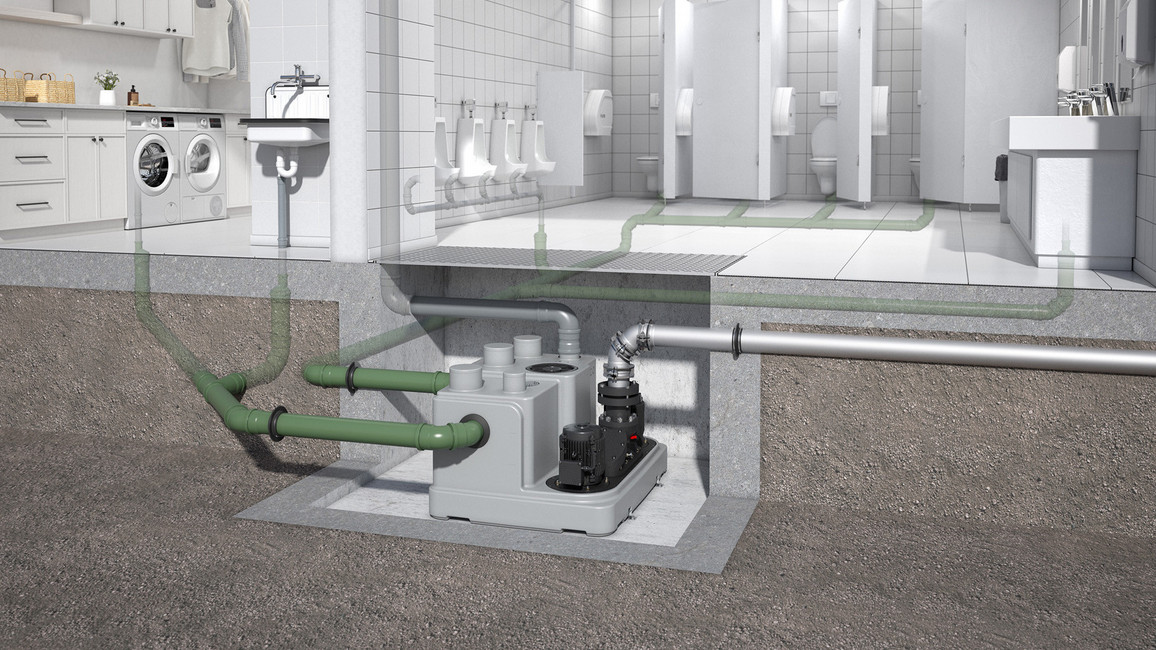

Doppelpumpen-Hebeanlage ACO Muli-Nova
Kraftpaket für Gewerbeobjekte und Industrie
TGA-Planer stehen vor der Herausforderung, Abwasserhebeanlagen zu finden, die den hohen Anforderungen in gewerblichen Immobilien wie Gastronomiebetrieben, Bürogebäuden und Einkaufszentren gerecht werden, die viele Untergeschosse aufweisen. Um Abwasser effizient abzuleiten, müssen häufig große geodätische Höhen und weite Distanzen zur Kanalisation überbrückt werden. Dafür ist eine leistungsstarke Abwasserhebeanlage erforderlich, die genügend Druck erzeugt und mit einer Rückstauschleife den Rückstau des Abwassers verhindert.
Die neue Doppelpumpen-Hebeanlage ACO Muli-Nova DDP meistert diese Anforderungen und ist damit die ideale Lösung für anspruchsvolle Herausforderungen in der TGA-Planung.
Doppelpumpen-Hebeanlage für große Förderhöhen

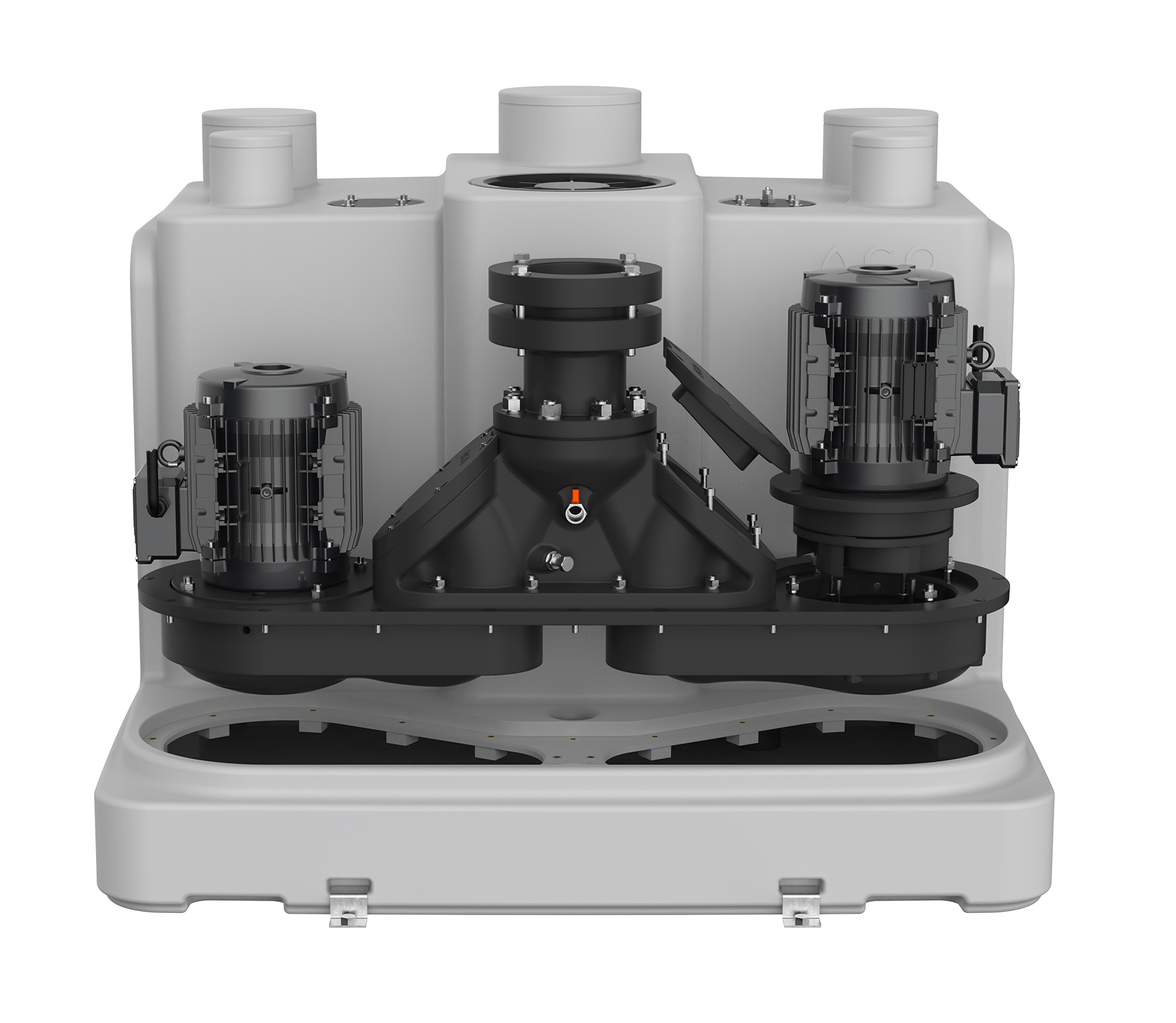

Die ACO Muli-Nova DDP ist mit zwei leistungsstarken Vortex-Pumpen ausgestattet, die eine Förderhöhe von bis zu 30 Metern und eine Fördermenge von bis zu 23,5 Litern pro Sekunde erreichen – und dabei nahezu verstopfungsfrei arbeiten. Sie ist ideal zum Heben von Abwasser, das unterhalb der Rückstauebene anfällt oder zum Einsatz hinter einem Fettabscheider. Die Anlage kann sowohl fäkalienhaltiges als auch fäkalienfreies Abwasser heben.

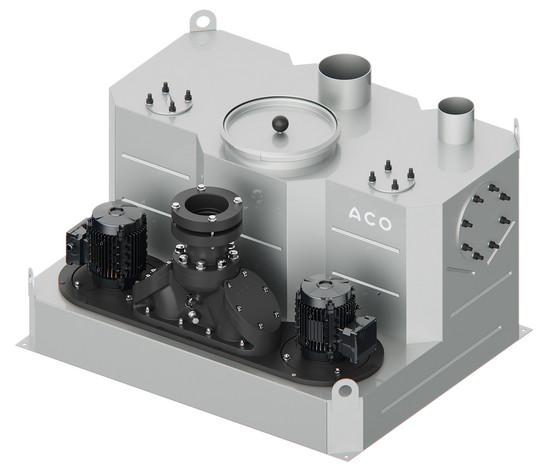

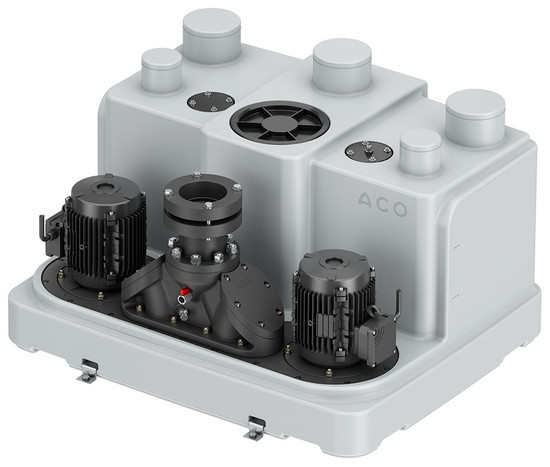

Dank der robusten Materialien aus Edelstahl, Polyethylen und Polyurethan ist die Anlage zudem korrosionsbeständig und widerstandsfähig gegen aggressive Medien wie Wasser aus Enthärtungsanlagen und chlorhaltiges Abwasser. Für die optimale Strömung, sichere Abdichtung der Druckleitung und leise Funktionsweise sorgt der patentierte Kombi-Rückflussverhinderer.

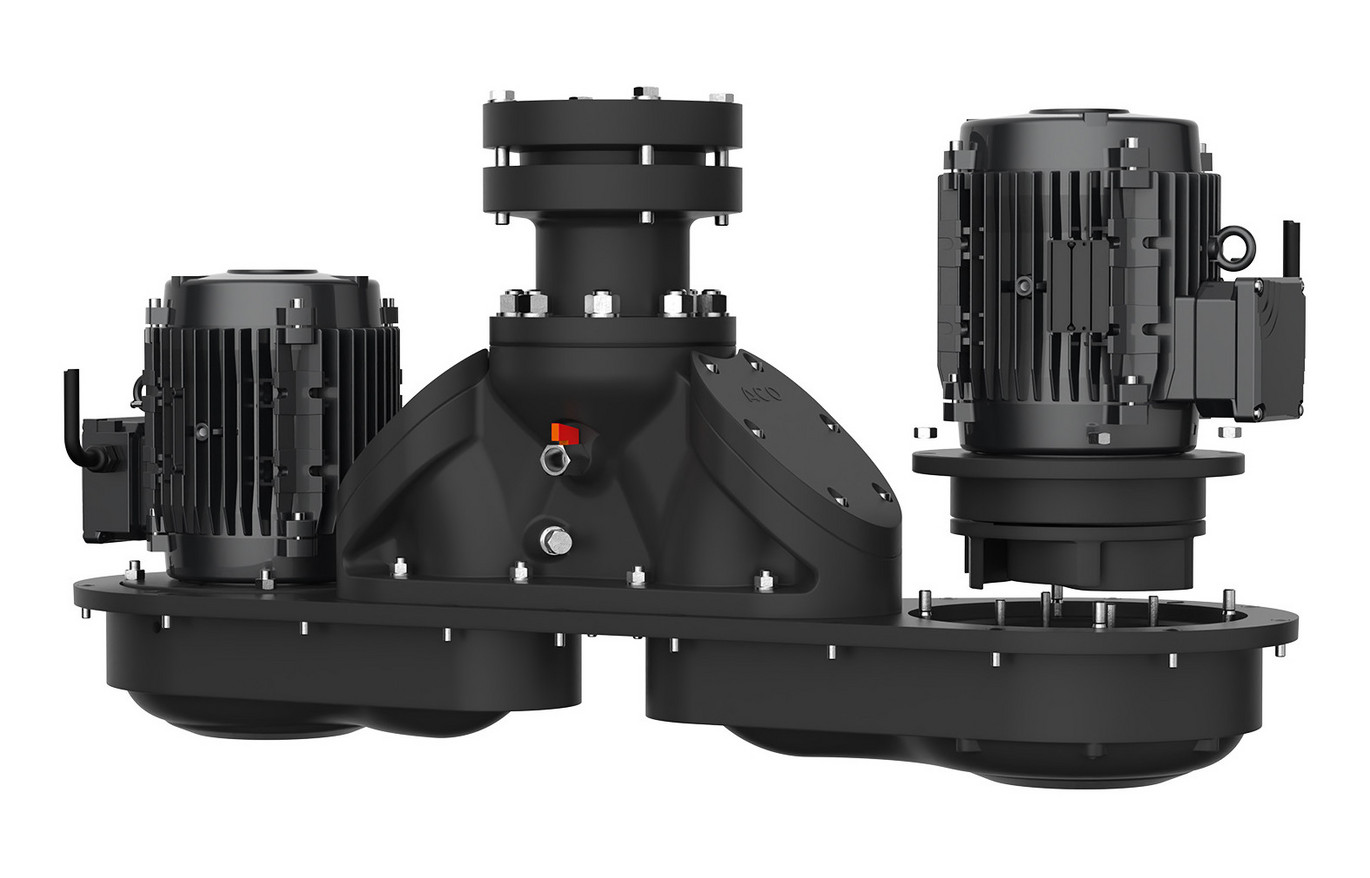

Die Pumpen können mit zwei unterschiedlichen Behältervoluminas von 430 Litern oder 550 Litern wahlweise kombiniert werden. Je nach Anforderungen ist die Pumpe in drei Leistungsstufen von 1,5, 3,0 und 5,5 kW erhältlich. Die separate Pumpeneinheit und das robuste Pumpenspiralgehäuse garantieren eine lange Lebensdauer und Zuverlässigkeit der Anlage.

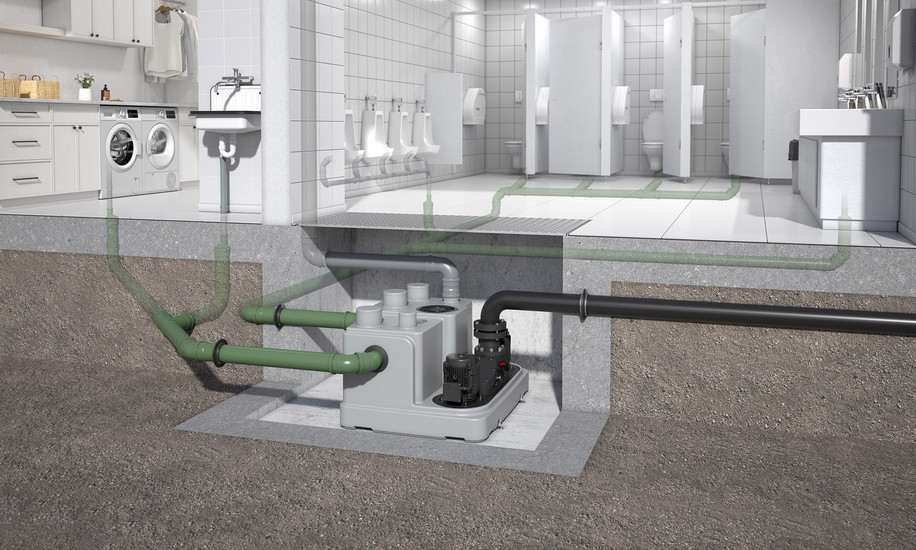

Hebeanlage für Grau- und Schwarzwasser
Die neue ACO Muli-Nova ist dafür ausgelegt, vielseitige Anforderungen zu bewältigen, indem sie eine zuverlässige, effiziente und benutzerfreundliche Lösung für die Abwasserentsorgung bietet.

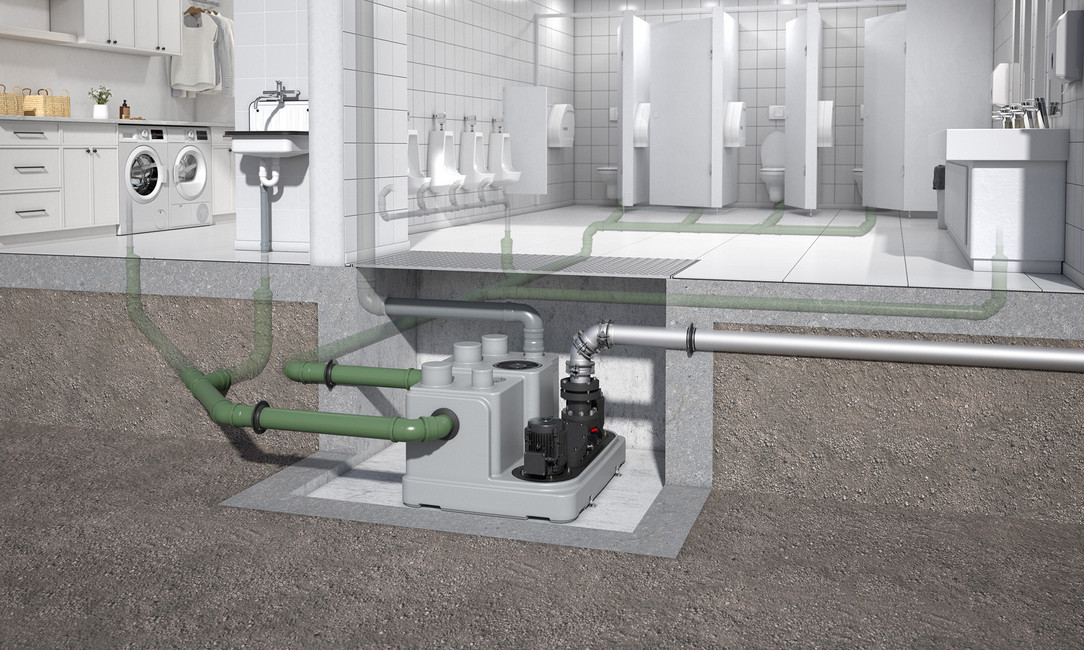

Topographische Gegebenheiten
Wenn an den Ablaufstellen kein natürliches Gefälle zum Kanal vorliegt, z. B. Tiefgaragen oder tiefergelegene Geschosse, so hebt die Muli-Nova mühlelos Abwasser über die Rückstauebene in den Kanal.
Schutz vor Rückstau
Bei starkem Regen oder Überflutungen kann es zu einem Rückstau aus dem öffentlichen Kanal kommen. Eine Hebeanlage stellt sicher, dass das Abwasser weiterhin abgeführt wird und schützt so vor Überschwemmungen und Schäden im Gebäude.
Flexibilität bei der Gebäudeplanung
Mit der Muli-Nova erhalten Sie eine Anlage, die sich sehr flexibel aufstellen lässt. Die Wartung kann komplett von oben durchgeführt werden, somit ist auch der Einbau in einem Schacht kein Hindernis.
Flexibel bei den Anschlüssen

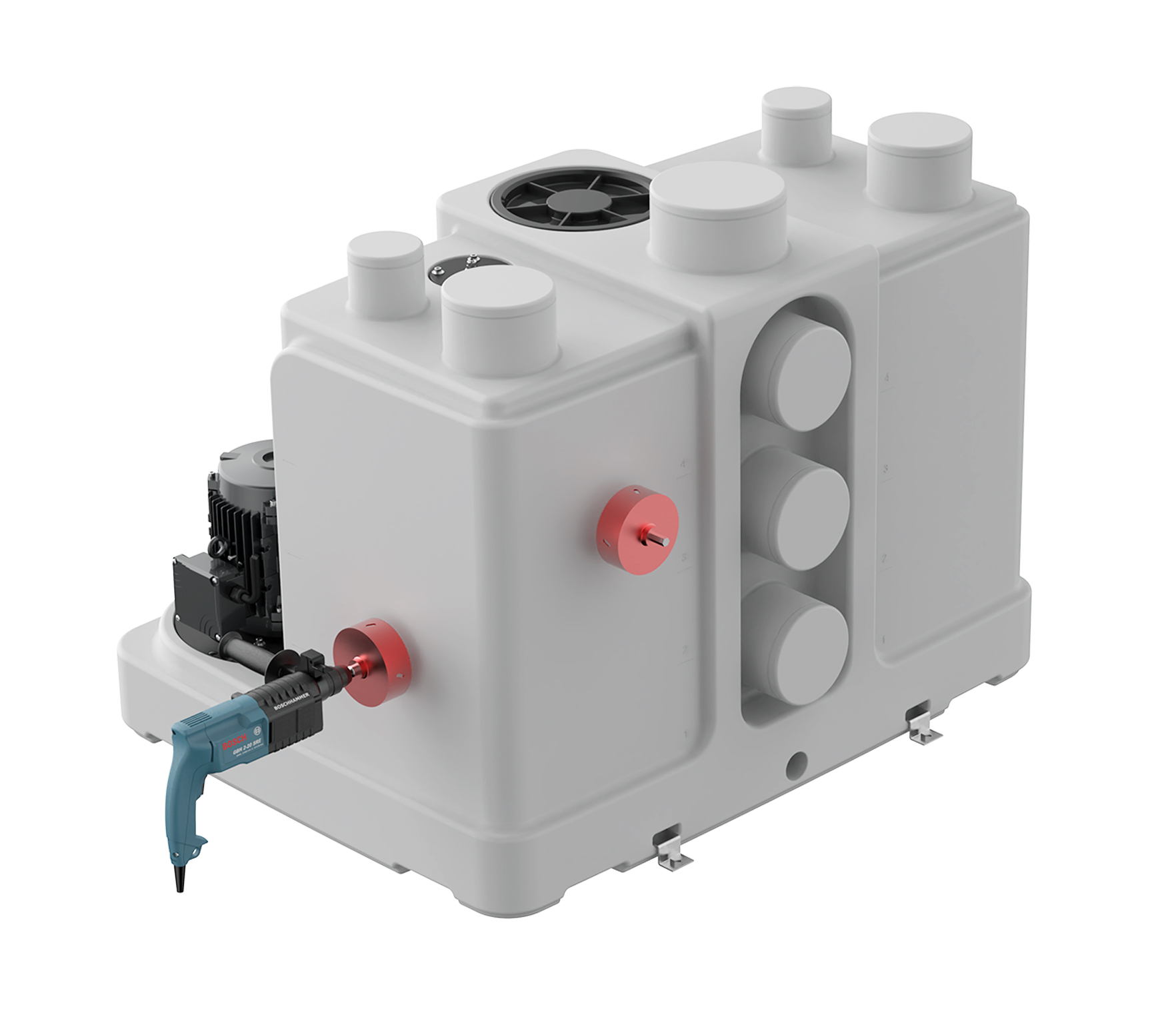

Durch die gekennzeichneten Bohrflächen kann der Zulauf auf der gewünschten Höhe eingebracht werden. Dies geschieht per mitgelieferter Dichtung und Lochsäge.
Effizienz und Umweltschutz
Moderne ACO Hebeanlagen sind energieeffizient und werden mit intelligenten Steuerungen ausgestattet, die den Betrieb optimieren und Energiekosten senken.
Besonderheiten der Hebeanlage
Die Besonderheit der ACO Muli-Nova liegt in der innovativen Technologie, die leistungsstarke Pumpentechnik und flexible Anschlussmöglichkeiten in einem kompakten Design vereint.
Mit ACO Muli-Nova heben wir nicht nur Abwasser, sondern auch den Standard – kompakt, kraftvoll, zukunftsweisend und effizient.
Leistungsmerkmale der Abwasserhebeanlage ACO Muli-Nova

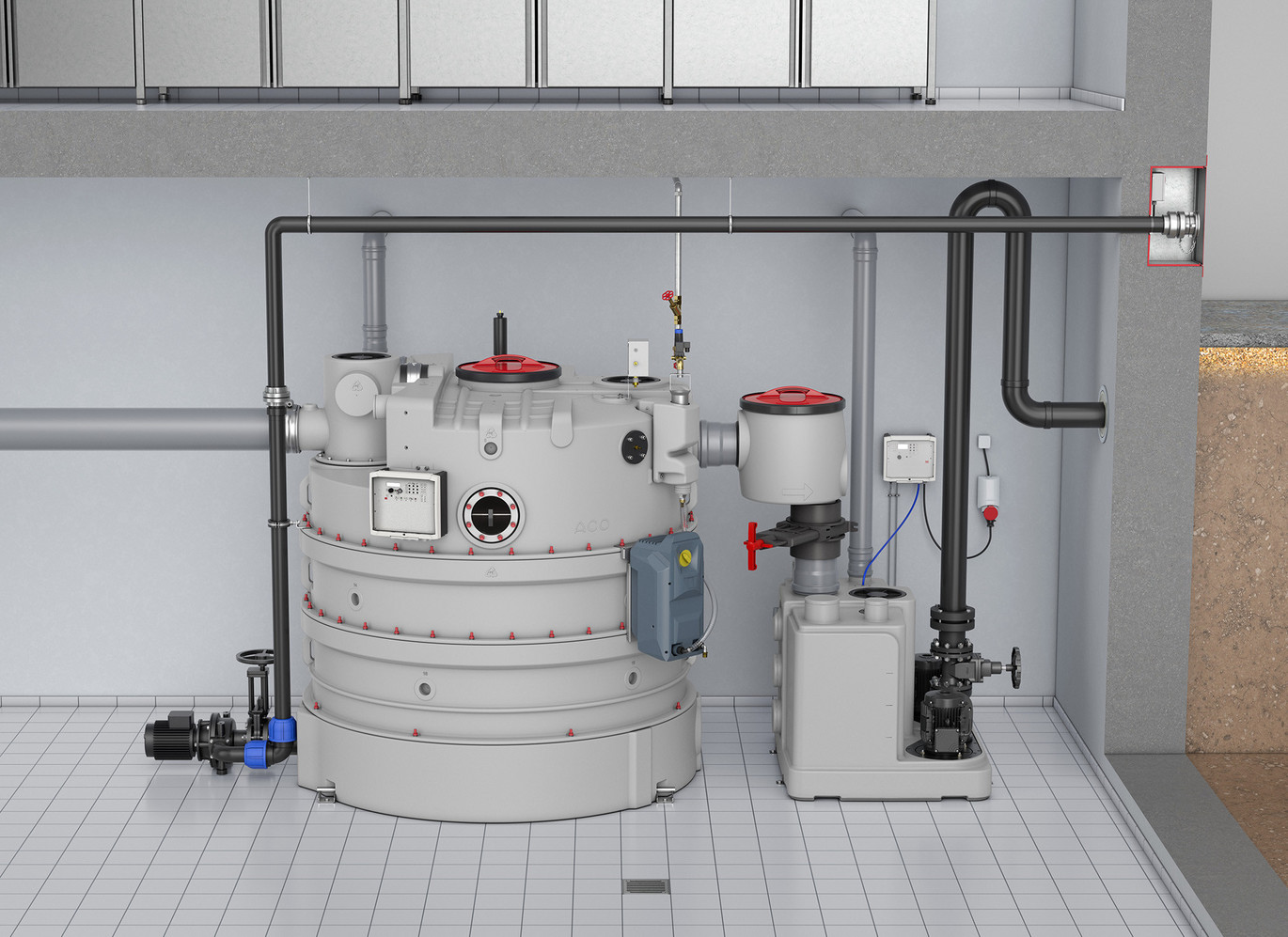

- Optimiert für den Einsatz hinter Fettabscheidern: sicherer Betrieb durch ausgewählte Werkstoffe sowie Staudruckmessung mit Lufteinperlung (optional)
- Maximale Leistung: für alle Einsatzgebiete durch zwei Vortex-Pumpen
- Wählbare Zuläufe: hohe Flexibilität beim Anschluss der Zuläufe durch markierte Bohrflächen am Behälter
- Zwei Behältervolumina: für jede Anwendung den passenden Behälter
- Langlebigkeit: beständige Materialien und robuste Konstruktion garantieren lange Lebensdauer und Zuverlässigkeit
| Leistungsmerkmal | Muli-Nova DDP 1.x | Muli-Nova DDP 2.x |
|---|---|---|
| Hinter Fettabscheidern | bis Nenngröße 22,5 | |
| Maximale Förderhöhe | 30 m | |
| Maximale Fördermenge | 23,5 l/s | |
| Pumpenleistung | 3 Leistungsstufen verfügbar: 1,5/ 3,0/ 5,5 kW | |
| Gesamtvolumen | 430 l | 550 l |

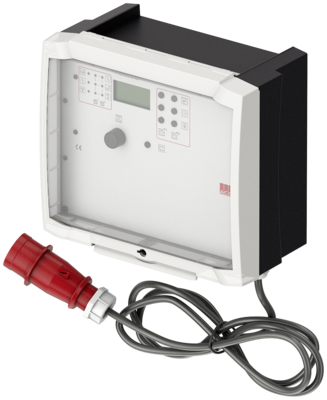

Steuerung ACO MultiControl mit ModBus
Die innovative Steuerung für Hebeanlagen ACO MultiControl Professional mit ModBus-Funktionalität ist perfekt für die Integration in die Gebäudeleittechnik geeignet. Es werden alle Mess- und Einstellwerte per ModBus übertragen, wobei sich sowohl Daten abfragen sowie auch Einstellwerte aus der Ferne ändern lassen.
Der Füllstand wird über Staudruckmessung oder wahlweise Drucksensor erfasst. Die Staudruckmessung, die durch eine Lufteinperlung unterstützt wird, garantiert vor allem beim Einsatz nach Fettabscheidern eine störungsfreie Niveaumessung. Die Steuerung bietet ein LCD-Textdisplay und eine einfache Menüführung. Neben Stromaufnahme und Füllstandsüberwachung wird unter anderem auch die maximale Laufzeit überwacht. Features wie netzunabhängiger Alarm sowie potentialfreier Kontakt sind natürlich standardmäßig im Lieferumfang.
TUM Mensa, Garching
Im September 2019 hat die neue Mensa an der Technischen Universität München (TUM) in Garching nach rund drei Jahren Bauzeit eröffnet. Die einstige Mensa aus den 1970er Jahren war aufgrund der stark…
Zur Referenz

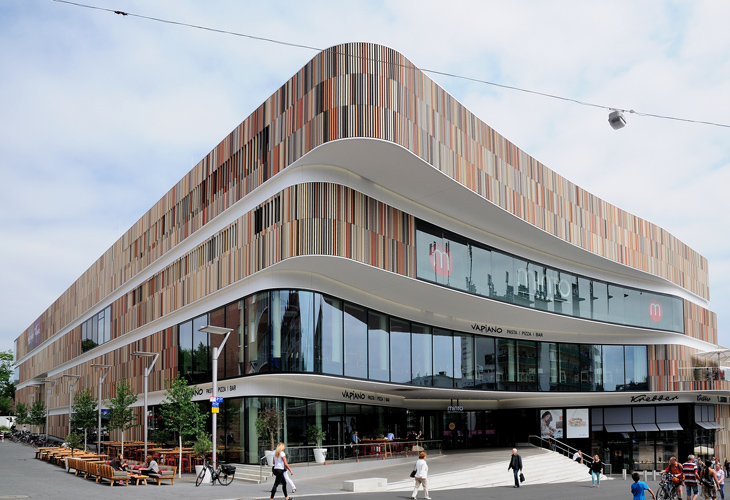

Minto, Mönchengladbach
